Маркування клем ONKA: навіщо воно потрібне та як читати позначення
Маркування клем ONKA — це практичний інструмент для швидкого, безпечного та акуратного монтажу електричних з’єднань у щитах. Завдяки чітким маркерам електрик швидко ідентифікує клему за схемою, розуміє призначення провідника (фаза, нуль, заземлення), а також уникає помилок під час підключення, обслуговування чи модернізації.

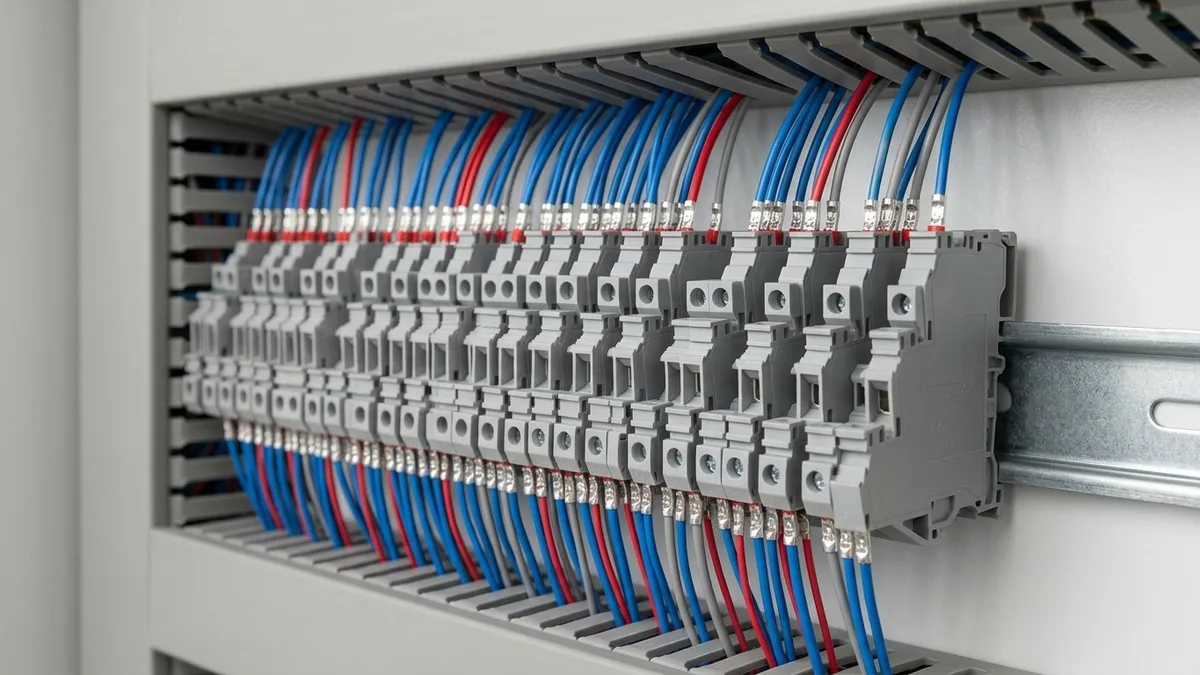

Маркування застосовують для різних типів клем, зокрема для гвинтових клем серії MRK (перерізи приблизно від 1,5 до 120 мм²) та для пружинних клем серії OPK (Push-in, до 35 мм²). Воно актуальне і для одно-, дво- та триярусних клем на DIN-рейку, коли важливо не переплутати кола, шини та групи проводів.
Чому Маркування клем ONKA критично важливе у щитовому монтажі
У сучасних електрощитах кількість провідників може бути значною: силові лінії, автоматика, керування, сигналізація, резервні кола. Без стандартизованих позначень навіть досвідченому спеціалісту складно швидко розібратися, де який провід і куди він має йти за схемою.
Маркування клем ONKA для ідентифікації за схемою
Підписані клеми дають змогу переносити проектну логіку зі схеми в реальний щит. Як результат — менше помилок під час складання клемних рядів, простіша перевірка та швидше введення в експлуатацію.
- Цифрові маркери (наприклад, 51–60) зручні для послідовної нумерації клем у ряду.
- Літерні маркери (D, E, F, G, I–N, O–Z, Q) використовують для логічних груп, шаф керування, сигналів або окремих вузлів.
- Символьні позначення (L1, L2, L3, N, PE) прискорюють роботу з трифазними лініями, нульовими шинами та заземленням.
Додатково про практику роботи з клемними рядами читайте в розділі блог про монтаж у щитах.
Маркування клем ONKA для зменшення ризику помилок та простоїв
Помилка у клемнику — це не просто «не туди підключили». Це потенційні наслідки:
- несправність обладнання або некоректна робота автоматики;
- втрата часу на пошук проблеми під час пусконалагодження;
- ризик перегріву контакту через неправильний підбір або дублювання ліній;
- складність сервісу: без маркування складніше виконувати діагностику та заміну.
Маркування клем ONKA: логіка нумерації, тип, переріз, колір і функція
Маркування клем ONKA у виробах і супутніх маркерах зазвичай прив’язане до серії клем, конструкції, перерізу, кольору та функціонального призначення. У практиці електромонтажу важливо розуміти не лише цифри на маркері, а й те, як сформовано артикул, яку клему він описує та для яких задач вона підходить.
Клеми ONKA (зокрема серії MRK, MRK SLIM та інші) зазвичай монтуються на DIN-рейку TS35, виготовляються з поліаміду PA6.6, розраховані на роботу в умовах щитового монтажу та мають типові для класу характеристики за струмом/напругою залежно від моделі. Для довідки можна переглянути приклади описів на сторонніх майданчиках: Prom.ua, EcShop.
Маркування клем ONKA та переріз проводу
Один із ключових параметрів підбору — допустимий переріз провідника. У межах лінійки можуть бути моделі від малих перерізів (для керування та сигналів) до великих (для силових вводів). На практиці важливо:
- не перевищувати допустимий переріз, щоб провід надійно затискався й не пошкоджувався;
- не занижувати переріз клеми, щоб уникнути перегріву контакту;
- враховувати тип наконечника (НШВІ, кільцеві, вилочні) та вимоги до обтискання.
Маркування клем ONKA та колір корпусу
Колір клеми та маркера часто використовують для швидкої візуальної ідентифікації функції кола. У щитах це допомагає швидко орієнтуватися без пошуку номера на кожній клемі, особливо в багатоярусних рішеннях.
- окремі кольори можуть бути зарезервовані під PE, N або спеціальні кола;
- в одному ряду можна логічно відділяти групи (живлення, датчики, виконавчі механізми);
- при сервісі колір скорочує час на пошук потрібного відгалуження.
Маркування клем ONKA та функціональне призначення
Окрім універсальних прохідних клем, у щитах використовують клеми для конкретних задач: заземлення, нульові, роз’єднувальні, багаторівневі. Тут маркування особливо важливе, бо помилка може призвести до неправильного розведення шин або порушення логіки розподілу.
Типи клем ONKA та де застосовується Маркування клем ONKA
Клеми ONKA використовуються для механічного та електричного з’єднання мідних провідників у розподільчих щитах, шафах керування, промисловому обладнанні та допоміжних коробках. У таких системах Маркування клем ONKA є частиною культури монтажу: воно підвищує керованість, зменшує людський фактор і спрощує аудит з’єднань.
Гвинтові клеми: коли Маркування клем ONKA найбільш корисне
Гвинтові клеми популярні в силових лініях та універсальних щитах, де потрібна надійна фіксація провідника. Маркування допомагає чітко відрізняти клеми за групами та уникати плутанини під час підтягування контактів у межах ТО.
- підходять для широкого діапазону перерізів (залежно від серії);
- зручні для зрозумілого сервісу, коли кожна клема підписана;
- актуальні у силових вводах та розподілах.
Пружинні (Push-in) клеми: Маркування клем ONKA для швидкого монтажу
Пружинні клеми дають високу швидкість монтажу й повторюваність результату. Позначення на клемах і маркерах особливо корисні, коли підключень багато, а помилки недопустимі. Для порівняння підходів можна переглянути матеріал: порівняння клем.
Як вибрати клеми для щита: Маркування клем ONKA як підказка для підбору
Підбір клем — це не лише «щоб по перерізу підійшло». Важливо дивитися на навантаження, тип мережі, місце в щиті та сервісну логіку. Маркування клем ONKA допомагає організувати підключення так, щоб щит залишався читабельним навіть через кілька років.
- Тип навантаження: силові лінії, керування, сигналізація.
- Переріз та струм: клема має відповідати провіднику та режиму роботи.
- Сумісність з DIN-рейкою: найчастіше TS35.
- Зручність обслуговування: доступ до маркера, можливість заміни, логіка нумерації.
Додаткові рекомендації дивіться у статті: як вибрати клеми для щитового монтажу.
Маркування клем ONKA в закупівлях та обліку: як уникнути плутанини
На складах і в монтажних бригадах плутанина часто виникає не в роботі «на місці», а під час замовлення, обліку та заміни аналогів. Якщо система маркування відсутня або неуніфікована, зростає ризик закупити не той тип клеми чи не той комплект маркерів.
Кольорове маркування проводів і Маркування клем ONKA
Практичний підхід — комбінувати маркери на клемах і стандартне маркування проводів. Для базової орієнтації часто використовують правила на кшталт:
- L (фаза): коричневий або чорний;
- N (нуль): блакитний;
- PE (заземлення): жовто-зелений.
Окремо корисно мати внутрішній стандарт підприємства: як позначаються резервні кола, сигнали датчиків, шини 24 В, «сухі контакти» тощо. Покрокові поради щодо монтажу щита можна переглянути тут: Електро-маркет.
Таблиця розшифрування: Маркування клем ONKA для внутрішніх стандартів
Щоб спростити облік, варто створити просту таблицю для вашого складу та монтажників. Вона може містити:
- серію клеми (MRK, OPK тощо);
- тип (прохідна, PE, N, двоярусна/триярусна);
- допустимий переріз;
- колір корпусу;
- тип маркування (цифри/літери/символи) і формат вставки.
Маркери та сумісні рішення можна знайти за посиланням: маркування для клем ONKA.
Технічні скорочення: як читати Маркування клем ONKA без помилок
У щитах часто зустрічаються скорочення, які важливі для правильної інтерпретації позначень. Розуміння термінів спрощує вибір клем, маркерів і допоміжних аксесуарів.
Маркування клем ONKA та позначення L, N, PE
- L — фаза (у трифазних мережах: L1, L2, L3).
- N — нейтраль (нульовий провідник).
- PE — захисне заземлення.
Якщо на клемному ряду присутні одночасно силові та керуючі кола, бажано дублювати маркування: на клемі та на проводі (термоусадкою/біркою), щоб виключити неоднозначність.
DIN і TS35: що важливо знати для Маркування клем ONKA
DIN-рейка — це стандартний елемент монтажу, який визначає механічну сумісність компонентів у щиті. Найпоширеніший формат — TS35. Довідково про терміни: Оннінен.
IP (ступінь захисту) та організація щита
Хоча IP відноситься насамперед до оболонки (корпуса) щита та обладнання, він прямо впливає на вимоги до організації монтажу: прокладка кабелів, гермовводи, ущільнення, а також доступність маркування для сервісу. Довідкове пояснення: СтудФайл.
Маркування клем ONKA для підбору замінників: на що дивитися в першу чергу
Підбір аналога потрібен, коли певної позиції немає в наявності або потрібно уніфікувати компоненти. У такій ситуації Маркування клем ONKA допомагає звірити логіку підключень і не змінювати «карту щита».
Критерії сумісності
- Тип клеми: гвинтова або пружинна, прохідна чи спеціальна (PE/N/роз’єднувальна).
- Переріз і струм: відповідність провіднику та режиму роботи.
- Геометрія та монтаж: сумісність з DIN-рейкою, ширина, кількість рівнів.
- Аксесуари: чи підходять перемички, заглушки, розділювачі, маркери.
- Маркерна система: формат вставки (стрічка/пластина), читабельність, довжина наборів.
Більше практичних порад з підбору — у матеріалі: пояснення вибору затискачів.
Як обрати та купити: Маркування клем ONKA і правильний вибір клем в Україні
Щоб щит був зрозумілим і придатним до сервісу, важливо планувати маркування ще до початку монтажу. Узгодьте, як буде виконуватись Маркування клем ONKA: нумерація клем, позначення груп, маркування PE/N, резерви під майбутні лінії. Такий підхід дає порядок у щиті та зменшує витрати часу на будь-які роботи в майбутньому.
