Серії клем ONKA на DIN-рейку: порівняння і вибір

Клеми ONKA на DIN-рейку — це не одна модель, а система серій: гвинтові та пружинні, одно-, дво- і трирівневі, клеми заземлення, з розмикачем, з тримачем запобіжника, силові з кришкою і прохідні колодки. Нижче — порівняння серій клем ONKA за конструкцією, перерізами і призначенням, щоб швидко знайти потрібну для свого щита.

Карта серій ONKA: що є в каталозі

Гвинтові серії: універсальна основа

Однорівневі гвинтові клеми ONKA — найширша серія: від 1,5 до 120 мм² і сім кольорів корпусу (сірий, синій, червоний, чорний, жовтий, зелений, коричневий). Це дозволяє виділяти кольором фази, нейтраль і окремі кола. Приклади артикулів сірих клем: 1010002 (1,5 мм²), 1010012 (2,5 мм²), 1010032 (6 мм²), 1010072 (35 мм²). Усі перерізи — на сторінці однорівневі гвинтові клеми ONKA.

Гвинтові клеми підходять для будь-яких перерізів і звичні монтажникам. Їхня надійність залежить від правильного моменту затягування і періодичної протяжки.

Пружинні серії: швидкий монтаж без протяжки

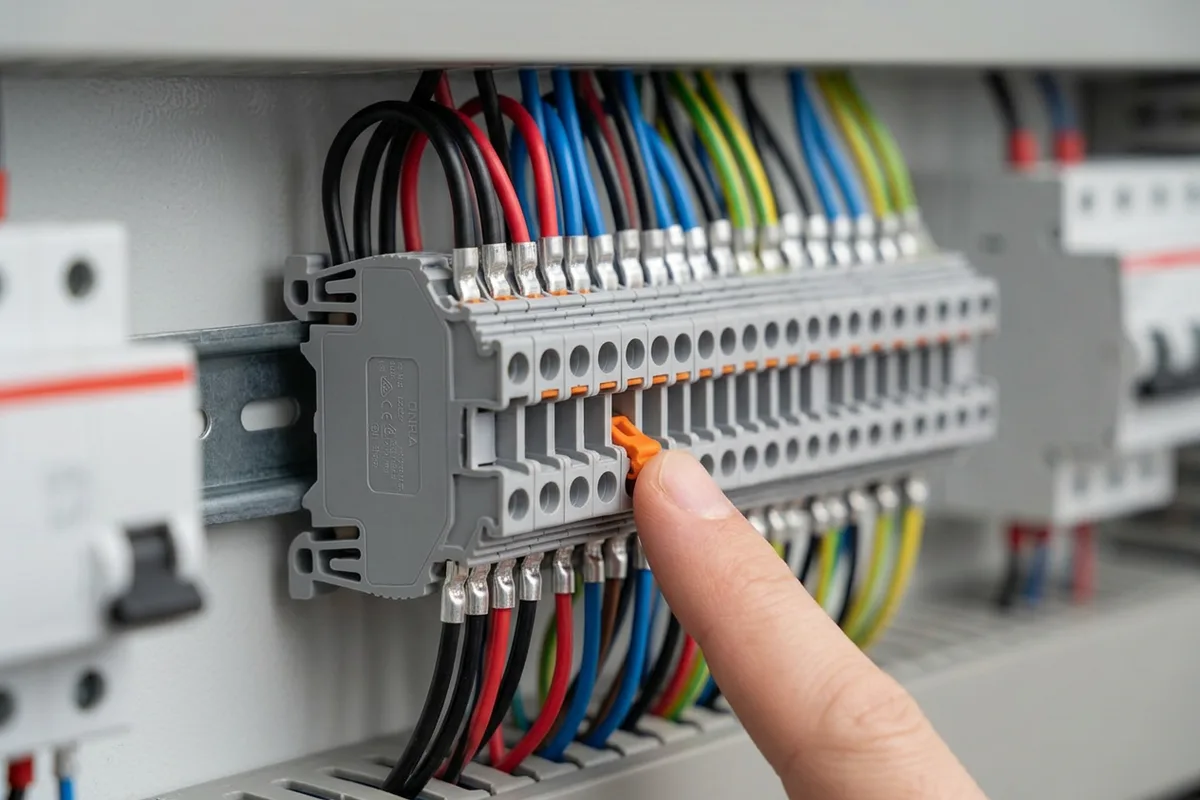

Пружинні клеми ONKA тримають провід сталевою пружиною: сила притиску не залежить від монтажника і не слабне від вібрації. Однорівневі пружинні клеми випускаються на 1,5–10 мм² (наприклад, 1020013 — 2,5 мм² сіра), є дво- і трирівневі виконання та пружинні клеми заземлення 1,5–10 мм².

Чим відрізняються гвинтовий і пружинний затиск і що обрати для свого щита — у статті гвинтові чи пружинні клеми.

Багаторівневі клеми: місце на рейці

Дворівневі і трирівневі клеми підключають два або три кола на ширині однієї клеми. Варіанти ONKA:

• L+L — два незалежні кола;
• L+PE — коло плюс захисний провідник з контактом на рейку;
• L+L з перемичкою — рівні з’єднані між собою, для розмноження потенціалу;
• PE+PE з перемичкою — два підключення заземлення;
• L+L+L і L+L+PE — трирівневі для найщільніших рядів.

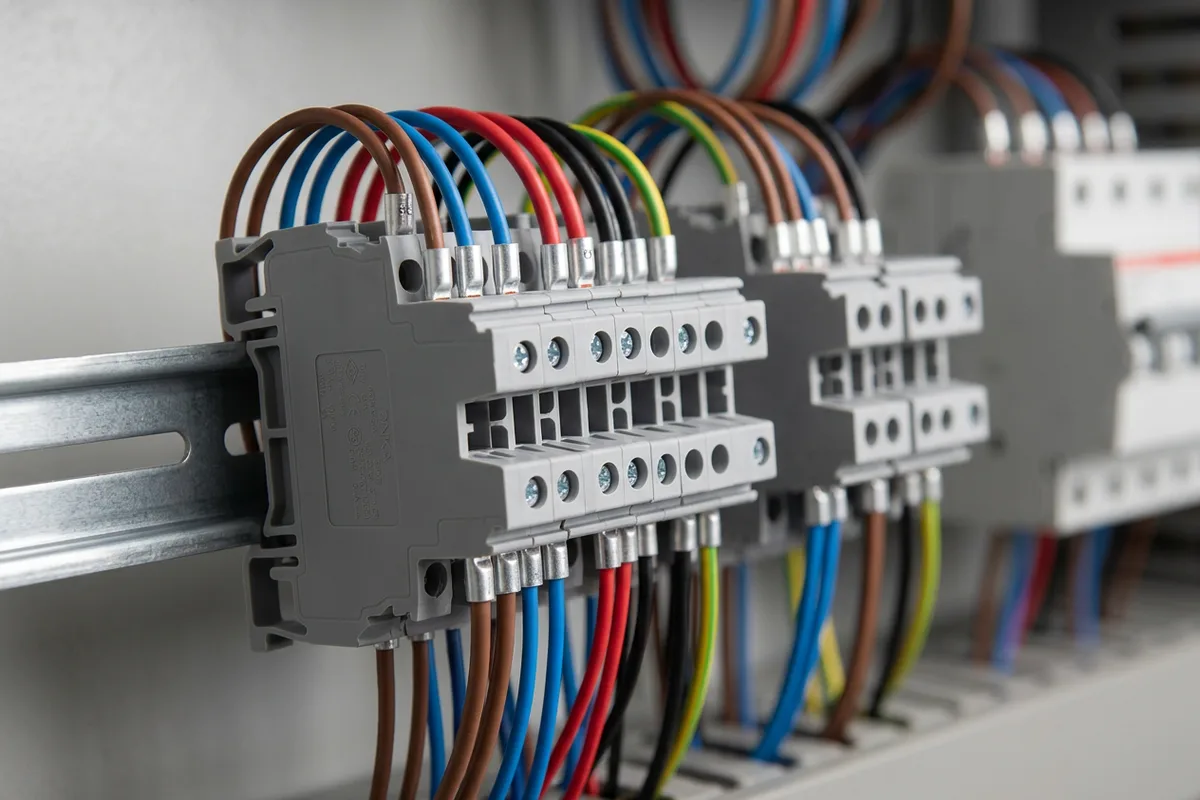

Гвинтові дворівневі клеми ONKA є на 2,5 і 4 мм² у сірому, синьому, червоному і жовто-зеленому кольорах; трирівневі — на 2,5 мм².

Спеціальні клеми: заземлення, розмикач, запобіжник

• Клеми заземлення — жовто-зелені, з металевою основою, яка з’єднує провідник із DIN-рейкою. Гвинтові — 2,5–35 мм², пружинні — 1,5–10 мм².
• Клеми з розмикачем — дозволяють розірвати коло для вимірювання або тестування без від’єднання проводів. Перерізи 2,5 і 6 мм².

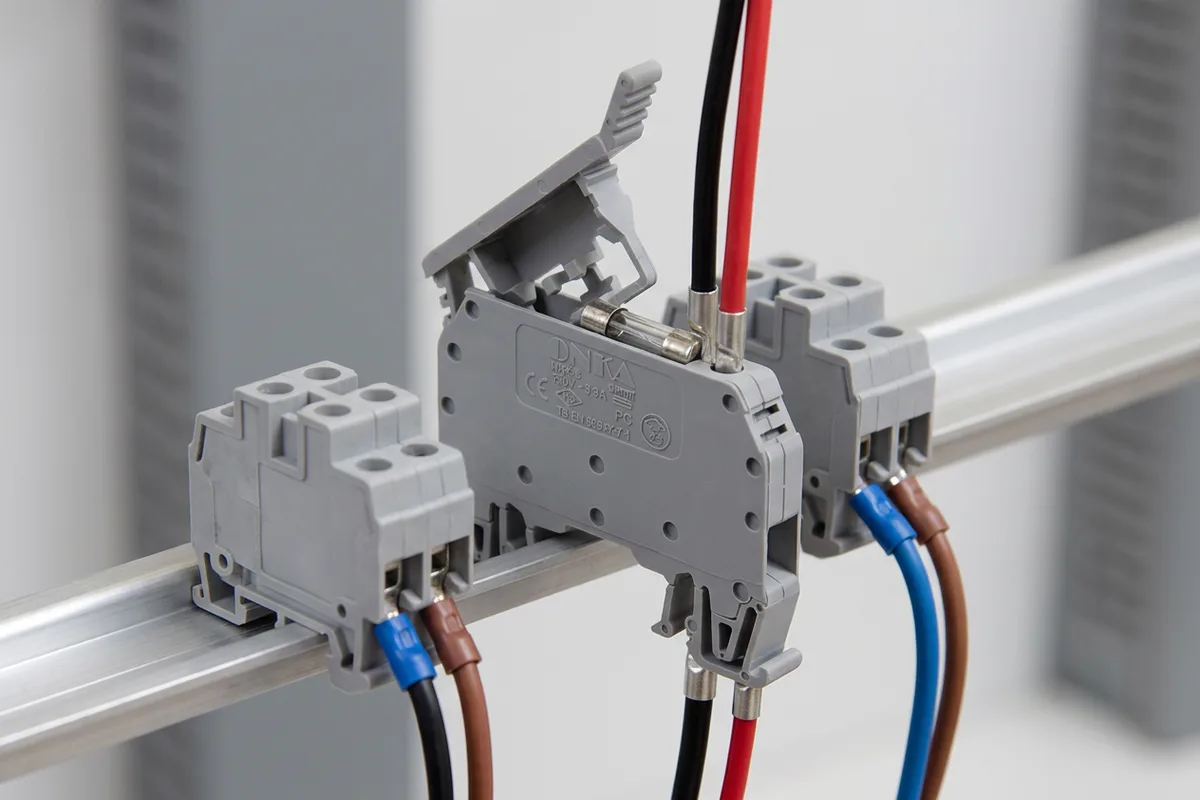

• Клема з тримачем запобіжника — під стандартний запобіжник 5×20 мм, у виконаннях без індикації та зі світлодіодом на 24 або 220 В, який показує, що запобіжник згорів.
• Силові клеми з кришкою — для вводів 25–240 мм², кришка закриває струмоведучі частини.

Аксесуари: чому вони мають бути тієї ж серії

До клем ONKA випускаються перемички (на 2, 3, 4, 10 і 20 полюсів, окремо для гвинтових і пружинних клем, для перерізів 1,5–35 мм²), фіксатори на DIN-рейку (Mini і Maxi, з гвинтом і без) та маркування для клем. Посадкові гнізда і крок у різних виробників не збігаються, тому перемички й маркування підбирають саме під серію клем.

Порівнювати клеми ONKA з клемами інших виробників варто за тими ж параметрами: стандарт (IEC 60947-7-1), перерізи, матеріал корпусу, наявність аксесуарів і кольорів. Для монтажника важливо, щоб уся система — клеми, перемички, фіксатори, маркування — була з однієї серії і доступна на складі.

Гвинтові клеми й аксесуари зібрані в категорії клеми гвинтові ONKA, загальний порядок вибору — у статті про клеми для щитового монтажу.

Часті запитання

Які клеми ONKA взяти для звичайного розподільчого щита?

Однорівневі гвинтові для фаз (сірі), нейтралі (сині) і клеми заземлення для PE, плюс перемички й фіксатори. Для кіл керування — пружинні.

Чи сумісні перемички для гвинтових і пружинних клем?

Ні, у кожного типу свої перемички. Беріть перемички саме під серію і переріз клем.

Чим дворівнева клема L+PE відрізняється від двох окремих клем?

Вона займає місце однієї клеми на рейці, а нижній рівень PE має контакт із DIN-рейкою. Зручно для датчиків і споживачів із заземленням.

Навіщо клема з розмикачем?

Щоб розірвати коло для вимірювання струму або перевірки без від’єднання проводів — це швидше і безпечніше під час налагодження.

Джерела

• IEC Webstore — IEC 60947-7-1: Terminal blocks for copper conductors
