Як вибрати клеми для щитового монтажу: переріз, затиск, колір

Клеми для щитового монтажу обирають не за ціною, а за чотирма речами: переріз провідника, тип затиску, кількість рівнів і функція клеми (фаза, нуль, заземлення). Помилка в будь-якому з цих пунктів дає слабкий контакт, нагрів або плутанину під час обслуговування. Нижче — порядок вибору, який використовують збирачі щитів, на прикладі клем ONKA для DIN-рейки.

1. Переріз провідника — перший параметр вибору

Клема має бути розрахована на переріз жили, яку в неї заводять. Заводити більший переріз у меншу клему не можна навіть тоді, коли провід «влазить» після підрізання жил: площа контакту зменшується, і з’єднання починає грітися. Заводити значно менший переріз у велику клему теж погано — затиск не обтискає жилу рівномірно.

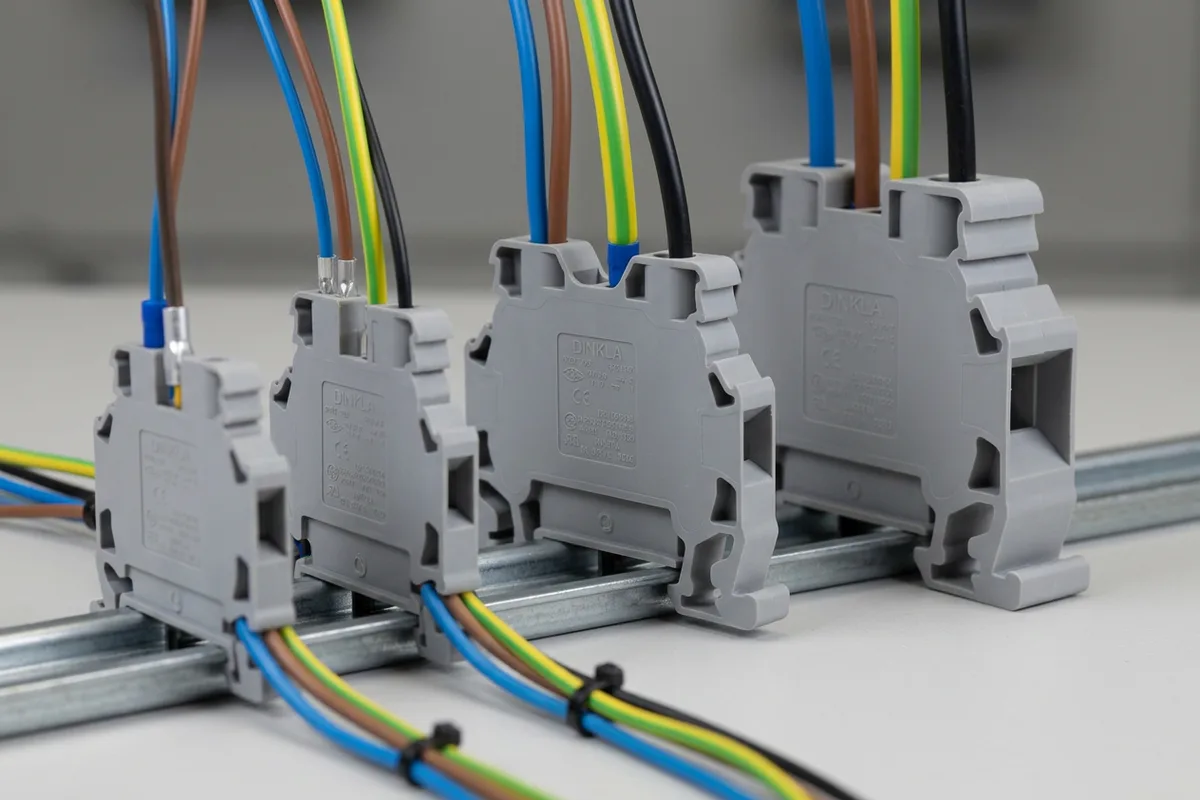

Переріз лінії визначає проєкт або розрахунок за струмом і довжиною, а клему підбирають уже під готовий кабель. Однорівневі гвинтові клеми ONKA випускаються на перерізи від 1,5 до 120 мм², тож один виробник закриває і кола керування, і відхідні лінії, і вводи невеликих щитів.

Для вводів 25–240 мм² окремо існують силові клеми з кришкою: кришка закриває струмоведучі частини від випадкового дотику.

2. Гвинтовий чи пружинний затиск

Це головна конструктивна різниця між клемами для щитового монтажу. Обидва типи підпадають під один стандарт — IEC 60947-7-1, який описує клеми з гвинтовими і безгвинтовими затискачами для промислового застосування. Різниця — в монтажі та обслуговуванні.

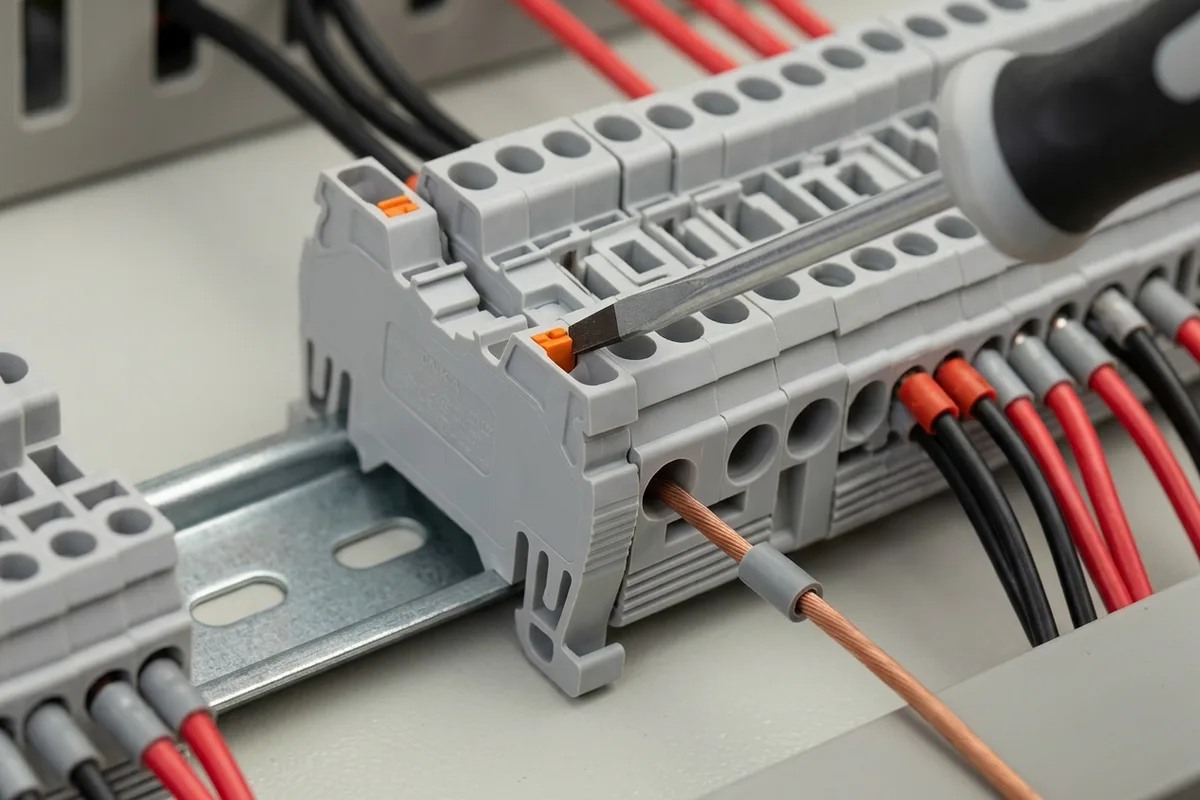

Гвинтові клеми досі найпоширеніші: вони дешевші, приймають великі перерізи і звичні монтажникам. Але їхня надійність прямо залежить від правильного моменту — таблиця значень є в статті про момент затягування гвинтових клем. Пружинні клеми обирають для шаф автоматики з великою кількістю кіл керування, для обладнання з вібрацією і там, де щит обслуговують рідко.

Для багатожильного проводу в будь-якому затиску бажано використовувати трубчасті наконечники (НШВІ): вони не дають жилам розпушитися і стабілізують контакт.

3. Кількість рівнів: однорівневі, дворівневі, трирівневі

Коли місця на DIN-рейці мало, застосовують багаторівневі клеми: в одному корпусі два або три незалежні контакти один над одним. Вони займають ту саму ширину, що й одна звичайна клема, але підключають два-три кола.

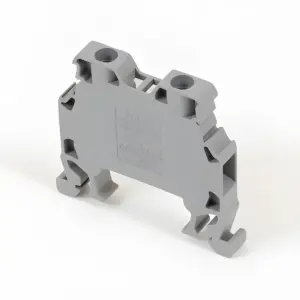

• Однорівневі — базовий варіант для силових кіл і там, де важливий вільний доступ до кожного затиску.
• Дворівневі — для кіл керування і датчиків. У ONKA є виконання L+L, L+PE, L+L з перемичкою та PE+PE, на 2,5 і 4 мм².
• Трирівневі — для щільних шаф автоматики: виконання L+L+L і L+L+PE на 2,5 мм².

Багаторівневі клеми економлять місце, але ускладнюють монтаж нижніх рівнів і огляд. Для силових ліній з великим перерізом краще залишати однорівневі клеми.

4. Функція клеми: фаза, нуль і заземлення

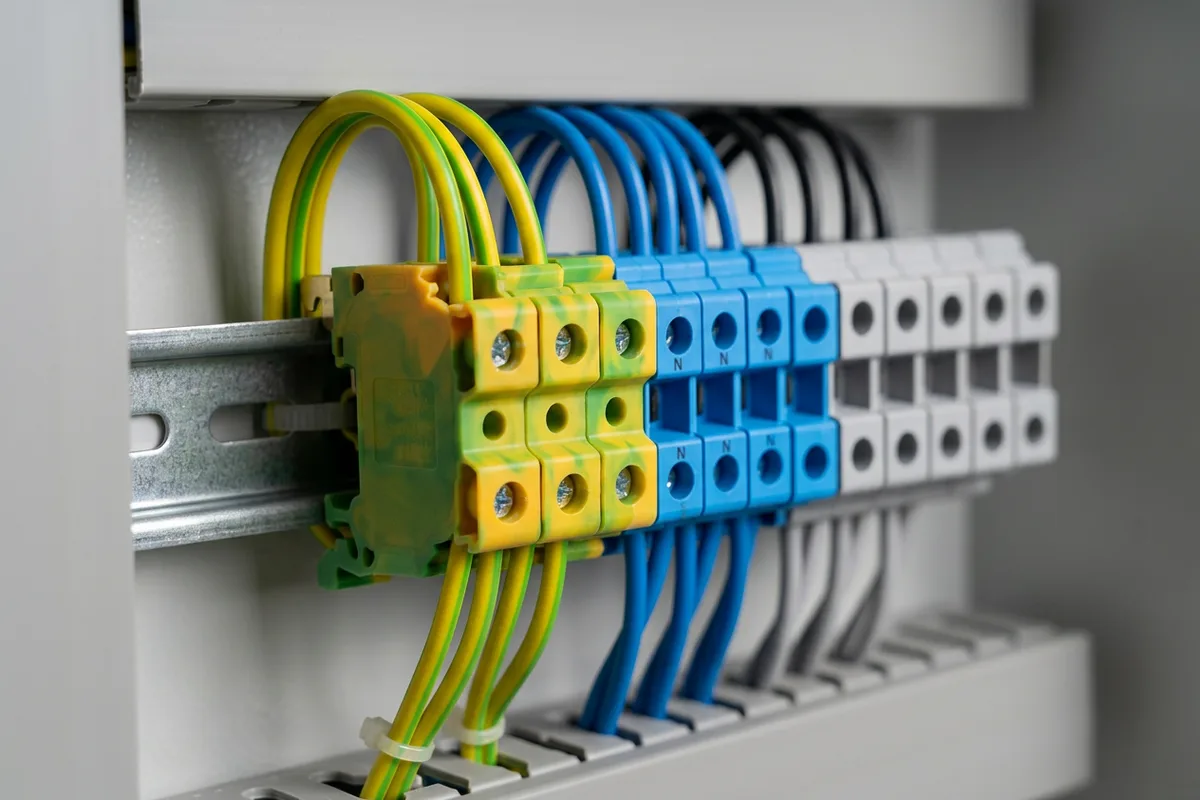

Щит читається швидше, коли функцію клеми видно за кольором. Типова практика: сірі клеми — фазні та кола керування, сині — нейтраль N, жовто-зелені — захисний провідник PE. Клеми ONKA випускаються в сірому, синьому, червоному, чорному, жовтому, зеленому і коричневому кольорах, тож можна виділити і окремі кола керування.

Клема заземлення відрізняється не лише кольором. Її металева основа має електричний контакт з DIN-рейкою, тому PE-клема з’єднує провідник із рейкою і корпусом щита. Для таких клем є окремий стандарт IEC 60947-7-2. У каталозі ONKA є гвинтові клеми заземлення на 2,5–35 мм² і пружинні на 1,5–10 мм². Як вибрати між ними — в статті про клеми заземлення для щита автоматики.

5. Аксесуари, без яких клемний ряд не працює

Клеми рідко ставлять «голими». Щоб ряд був надійним і зрозумілим, до нього підбирають аксесуари тієї ж серії:

• Перемички — об’єднують кілька клем в одне коло без дротяних шлейфів. Для гвинтових клем ONKA є перемички на 2, 3, 4, 10 і 20 полюсів для перерізів 1,5–35 мм²; для пружинних — окрема серія.
• Фіксатори на DIN-рейку — не дають ряду зсуватися вздовж рейки. Бувають Mini і Maxi, з гвинтом і без.
• Маркування для клем — номери й позначення на кожній клемі, щоб ряд відповідав схемі.

Перемички й маркування треба брати саме під серію клем: крок і посадкові гнізда в різних виробників не збігаються.

6. Що перевірити в паспорті клеми

Перед закупівлею великої партії варто звірити кілька пунктів у технічній документації:

• Стандарт — відповідність IEC 60947-7-1 (для PE-клем — IEC 60947-7-2). Чинна редакція IEC 60947-7-1:2025 охоплює клеми для мідних провідників від 0,05 до 300 мм² у колах до 1000 В змінного і 1500 В постійного струму.
• Номінальний переріз і діапазон перерізів — окремо для одножильного і гнучкого проводу.
• Номінальний струм і напругу — для конкретної клеми, а не для серії загалом.
• Матеріал корпусу — негорючий поліамід, який не підтримує горіння.
• Сумісність аксесуарів — перемички, торцеві пластини, маркування тієї ж серії.

Весь асортимент гвинтових клем, аксесуарів і клем заземлення зібраний у категорії клеми гвинтові ONKA.

7. Типові помилки під час вибору клем

• Клема «з запасом» на кілька перерізів більша. Тонка жила в широкому затиску лягає на край, і контакт тримається на малій площі. Клему беруть під фактичний переріз.
• Гнучкий провід без наконечника в гвинтовій клемі. Гвинт розпушує і перерізає дротинки, перехідний опір росте. Рішення — трубчасті наконечники під переріз жили.
• Клеми різних виробників в одному ряду. Не збігаються крок, профіль і перемички, ряд виходить нерівним, а перемичку неможливо встановити.
• Немає резерву. Щит рідко лишається незмінним. Закладайте 10–20 % вільних клем і місце на рейці під них.
• Однаковий колір для всіх кіл. Без кольорового розділення N, PE і кіл керування помилку при підключенні важко помітити навіть на готовій схемі.
• Відсутні фіксатори і маркування. Ряд зсувається, а без номерів на клемах щит неможливо обслуговувати за схемою.

Якщо клеми підібрано правильно, то після монтажу кожну з них видно, кожна позначена і стоїть на своєму місці ряду. Наступний електрик розбереться в такому щиті без додаткових пояснень.

Часті запитання

Які клеми краще для щита — гвинтові чи пружинні?

Для силових ліній і перерізів понад 10 мм² — гвинтові. Для кіл керування, щитів автоматики й обладнання з вібрацією зручніші пружинні: вони не потребують протяжки і монтуються швидше. У багатьох щитах поєднують обидва типи.

Чи можна завести два дроти в одну клему?

Лише якщо це дозволяє виробник клеми і переріз розрахований на два провідники. Інакше використовують дворівневу клему, перемичку або трубчастий наконечник на два проводи.

Навіщо клемі заземлення контакт із DIN-рейкою?

Через металеву основу PE-клема з’єднує захисний провідник із рейкою, а рейка — з корпусом щита. Тому рейка має бути надійно закріплена й заземлена, а місце контакту — чисте.

Чи потрібні фіксатори, якщо клеми щільно стоять на рейці?

Так. Без фіксаторів ряд поступово зсувається під час монтажу й від вібрації, а перемички і проводи отримують механічне навантаження.

Джерела

• IEC Webstore — IEC 60947-7-1: Terminal blocks for copper conductors
• EVS — IEC 60947-7-1:2025 (сфера застосування редакції 2025 року)
