Момент затягування гвинтових клем: таблиця для перерізів 0,5–95 мм²

Момент затягування гвинтових клем — один із ключових параметрів, який безпосередньо впливає на надійність електричного з’єднання, температуру контактної групи та загальну пожежну безпеку щита або шафи керування. Правильно підібране зусилля затягування забезпечує стабільний притиск провідника, мінімізує перехідний опір і зменшує ризик іскріння.

У цій статті зібрані практичні рекомендації для електромонтажу, пояснення наслідків недотягування та перетягування, а також підказки щодо інструментів і повторної протяжки. Для підбору комплектуючих перейдіть у розділ Клеми. Додаткові матеріали з монтажу: Монтаж клем ONKA.

Момент затягування гвинтових клем: навіщо це критично важливо

Будь-яке гвинтове з’єднання працює правильно лише тоді, коли створено потрібний притиск. Якщо момент затягування замалий — контакт стає нестабільним, збільшується опір, з’являється нагрів і ризик оплавлення. Якщо момент надмірний — можна пошкодити різьбу, деформувати струмопровідні частини клеми або травмувати провідник (особливо багатодротяний), зменшуючи фактичну контактну площу.

Найпоширеніші причини проблем у щитах пов’язані не з браком потужності або неправильним перерізом, а саме з порушенням технології затяжки. Тому момент затягування гвинтових клем варто контролювати інструментально, а не «на відчуття».

Момент затягування гвинтових клем: зведена таблиця для перерізів 0,5–95 мм²

Нижче наведені орієнтовні рекомендовані значення, які часто застосовуються для гвинтових клем у щитах. Точні цифри можуть відрізнятися залежно від конкретної моделі клеми, типу затискача, матеріалу провідника (Cu/Al), форми наконечника та вимог виробника. Перед монтажем обов’язково звіряйтеся з паспортом виробу.

Важливо: значення в таблиці — узагальнені орієнтири за перерізом. Фактичний момент визначає розмір гвинта і конструкція затискача конкретної клеми, тому в паспортах клем на DIN-рейку він часто нижчий за наведений, особливо для малих і середніх перерізів. Перетягнутий гвинт зриває різьбу й пошкоджує жилу не менш небезпечно, ніж недотягнутий, — тож якщо паспорт і таблиця розходяться, завжди беріть значення з паспорта.

Якщо потрібні конкретні значення для певних моделей, підбирайте клеми та дивіться їхню документацію в категорії гвинтових клем.

Момент затягування гвинтових клем: важливі уточнення до таблиці

• Наконечники: для багатодротяних жил бажано застосовувати НШВІ/ТМЛ тощо, щоб уникнути перетирання та «розпушення» жили під гвинтом.
• Матеріал провідника: мідь і алюміній мають різні властивості повзучості та окислення, тому для Al з’єднань особливо важливий контроль зусилля та регламент обслуговування.
• Конструкція клеми: для різних серій клем (і різних гвинтів) момент може відрізнятися навіть за однакового перерізу.
• Інструмент: ручна викрутка без контролю моменту часто дає велику похибку, особливо у верхньому діапазоні затяжки.

Наслідки недотягування: перегрів, іскріння та деградація контакту

Недостатнє затягування створює малу силу притиску. Через це контакт може «дихати» під навантаженням і вібраціями, а мікрорухи сприяють окисленню та зростанню перехідного опору. Результат — нагрів, потемніння металу, оплавлення ізоляції та потенційна пожежна небезпека.

• підвищення температури у місці контакту;
• втрата напруги на з’єднанні та нестабільна робота обладнання;
• прискорене старіння ізоляції;
• ризик іскріння та руйнування клеми.

Щоб знизити ризики, застосовуйте контрольований момент затягування гвинтових клем і періодично перевіряйте з’єднання, особливо у колах з великими струмами.

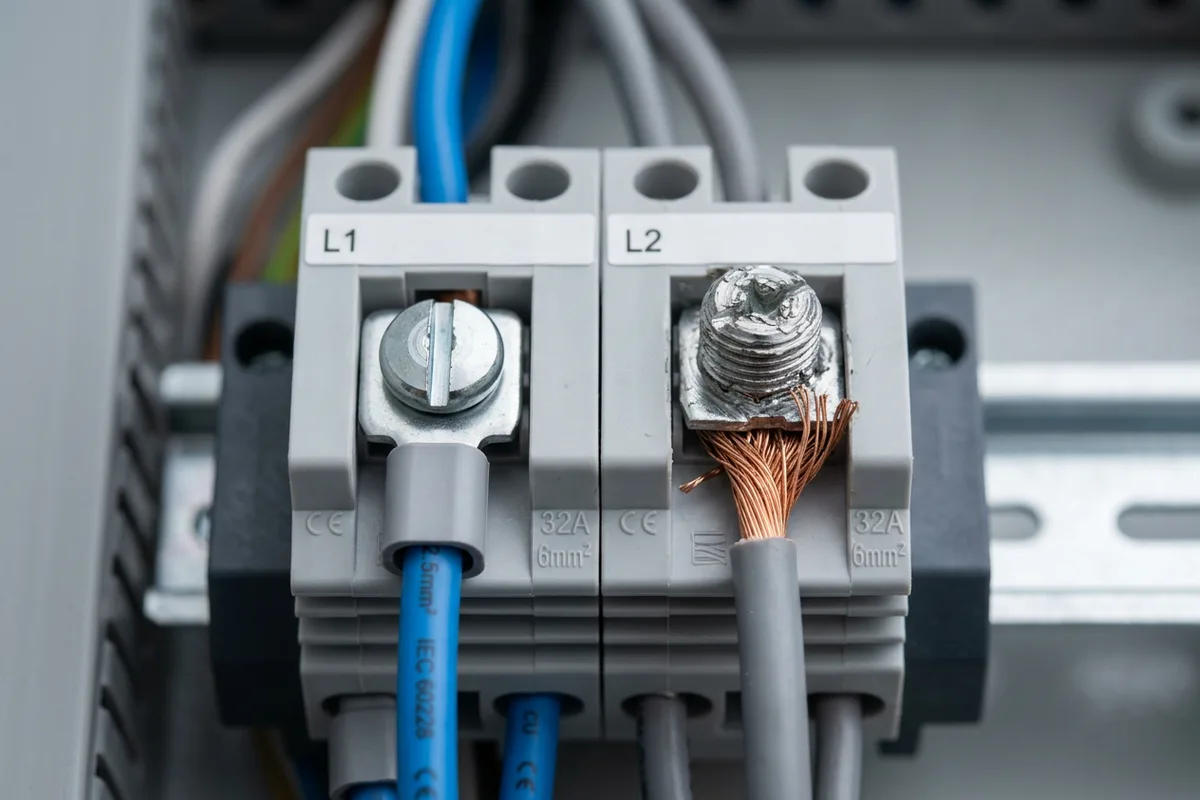

Наслідки перетягування: пошкодження провідника і клеми

Надмірне зусилля затяжки може бути не менш небезпечним. Перетягування здатне пошкодити різьбу, деформувати притискну пластину, «перерізати» окремі дротинки багатодротяної жили або зім’яти провідник так, що фактична площа контакту зменшиться.

• механічні тріщини та деформації елементів клеми;
• пошкодження ізоляції та зниження електробезпеки;
• втрата надійності з’єднання після циклів нагрів/охолодження;
• прискорене розхитування контакту через «зірвану» різьбу.

Оптимальне рішення — затягувати з’єднання саме до значення, яке передбачає виробник. Тобто контролювати момент затягування гвинтових клем динамометричним інструментом.

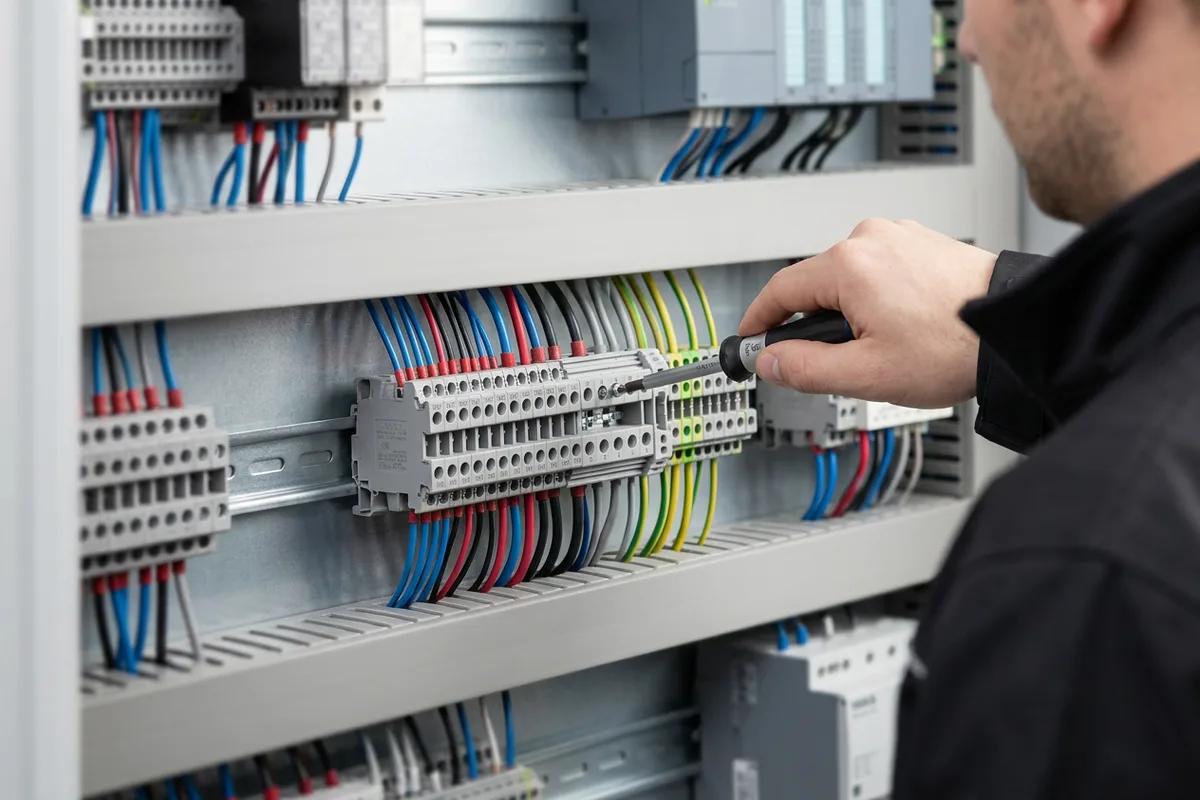

Момент затягування гвинтових клем і правильний інструмент: динамометричні викрутки та ключі

Динамометричні викрутки та ключі дозволяють відтворювано отримувати потрібне зусилля. Це особливо важливо у щитах, де багато однотипних з’єднань: монтажник не «перетисне» одні клеми та не «недотягне» інші.

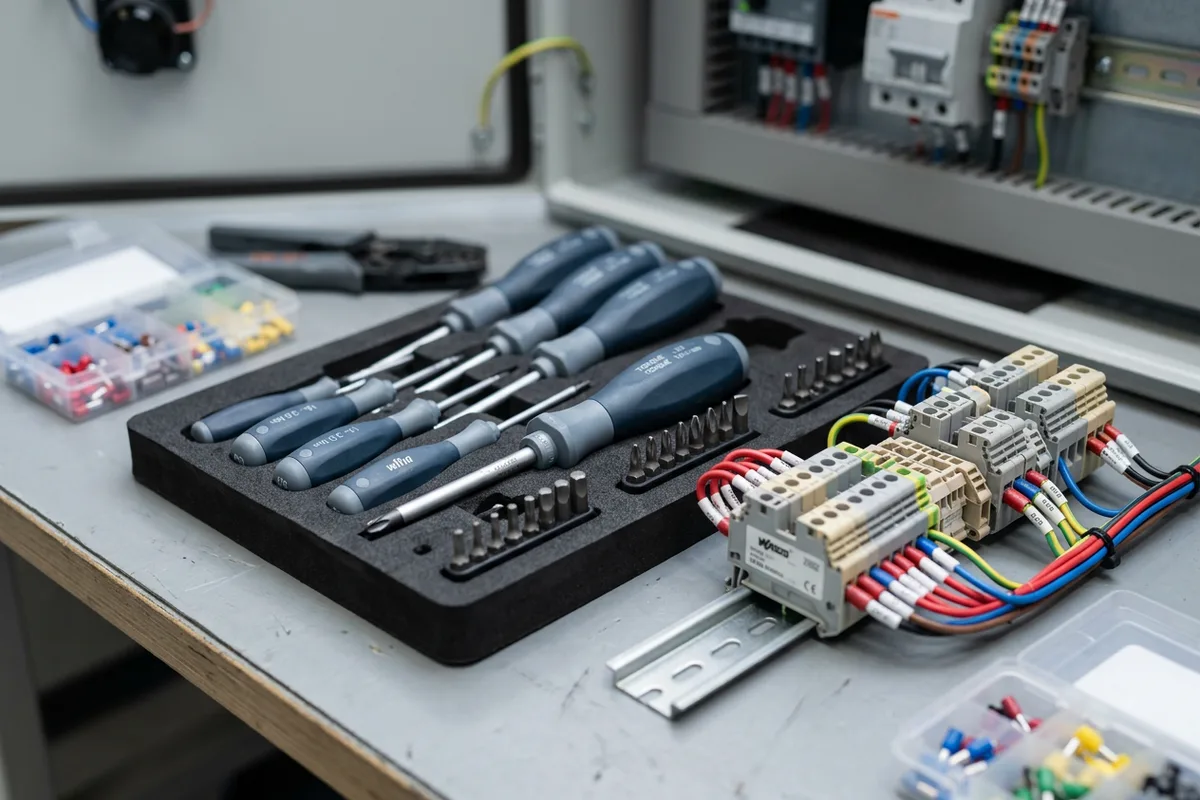

Момент затягування гвинтових клем: як обрати динамометричний інструмент

• Діапазон моментів: обирайте інструмент так, щоб робоче значення було в середній частині шкали (так зазвичай менша похибка).
• Тип: механічні (з клацанням) прості й надійні; електронні зручні для протоколювання та серійного монтажу.
• Калібрування: перевіряйте інструмент згідно з рекомендаціями виробника або внутрішнім регламентом (особливо на виробництві).
• Оснастка: використовуйте правильні біти/головки, щоб не пошкоджувати шліц гвинта.

Якщо підбираєте самі клеми — перегляньте гвинтові клеми ONKA для електрощитів.

Рекомендації з повторної протяжки: коли і як перевіряти з’єднання

Навіть якщо момент затягування гвинтових клем виконано правильно під час монтажу, з часом можливе ослаблення з’єднання через температурні цикли, вібрації, повзучість металів та усадку провідника/наконечника. Тому повторна протяжка є стандартною профілактичною процедурою.

Момент затягування гвинтових клем після введення в експлуатацію

• Перевіряйте з’єднання після першого періоду роботи під навантаженням (після прогріву/охолодження системи).
• У відповідальних силових ланцюгах закладайте планові огляди (частота залежить від режиму роботи, температури та струмів).
• Під час перевірки орієнтуйтеся на паспортні значення, а не «підтягуйте на максимум».

Додатково про проблеми, пов’язані з нагріванням, читайте: Як уникнути перегріву контактів у затискачах.

Контрольні ознаки, що з’єднання потребує уваги

• потемніння ізоляції, запах нагріву, сліди оплавлення;
• локальний перегрів клеми (визначається дотиком з дотриманням безпеки або тепловізором);
• сліди іскріння, нагар, зміна кольору металу;
• нестабільна робота навантаження, «плаваюча» напруга.

Практичні поради монтажнику: як стабільно отримувати правильний момент

Щоб момент затягування гвинтових клем був відтворюваним, важливо не лише виставити значення на інструменті, а й підготувати провідник та виконати монтаж за правилами.

• Зачищайте ізоляцію на правильну довжину, не пошкоджуючи жилу.
• Для багатодротяних провідників застосовуйте відповідні наконечники та правильний обтиск.
• Не затискайте ізоляцію замість струмопровідної жили.
• Дотримуйтеся вимог виробника клеми та провідника (Cu/Al).
• Після затягування виконайте контроль легким підтягуванням проводу (без ривків), щоб переконатися в механічній фіксації.

Якщо потрібна допомога з підбором компонентів під ваші задачі, перегляньте асортимент у розділі Клеми та матеріали у блозі електрика.

Висновок: Момент затягування гвинтових клем як основа надійного електромонтажу

Момент затягування гвинтових клем визначає якість електричного контакту не менше, ніж правильний вибір перерізу провідника. Недотягування веде до перегріву та втрат, перетягування — до механічних пошкоджень і деградації з’єднання. Найкраща практика — використання динамометричних інструментів, орієнтація на паспортні значення та планова повторна протяжка після введення системи в експлуатацію.

Для додаткових матеріалів і добору рішень перегляньте: Монтаж клем ONKA, Вибір затискачів для мідних та алюмінієвих проводів, Як уникнути перегріву контактів у затискачах.

Часті запитання

Чому в паспорті клеми момент менший, ніж у таблиці?

Таблиця орієнтовна і зведена за перерізами. Момент насправді визначає розмір гвинта і конструкція затискача конкретної серії, тому для клем на DIN-рейку значення часто нижчі. Завжди пріоритет — паспорт виробника.

Чи можна затягувати клеми звичайною викруткою?

Можна, але похибка велика: легко недотягнути малі клеми або перетягнути великі. Для щитів із великою кількістю з’єднань краще динамометрична викрутка з виставленим моментом.

Коли потрібна повторна протяжка?

Після перших тижнів роботи під навантаженням і далі — під час планового обслуговування. Протягують до паспортного значення, а не «до упору».

Чи є клеми, які не потрібно протягувати?

Так, пружинні: сила притиску задається пружиною і не слабне від вібрації та теплових циклів. Порівняння — у статті гвинтові чи пружинні клеми.
