Фіксатори (стопори) на DIN-рейку: навіщо вони і чому їх не можна пропускати

Фіксатори на DIN-рейку (торцеві упори, стопори) — пластикові елементи, які ставлять на рейку з обох кінців клемного ряду. Вони не проводять струм і нічого не підключають, тому їх часто «економлять». Але без них клеми під тягою провідників і вібрацією поступово роз’їжджаються по рейці: ряд розходиться щілинами, перемички виходять із гнізд, маркування перестає збігатися зі схемою.

Розберемо, які фіксатори є в каталозі, де саме їх ставити і як правильно затягувати.

Навіщо фіксатор, якщо клема вже тримається на рейці

Клема клацає на DIN-рейку і тримається на ній лапками, але вздовж рейки її ніщо не тримає — вона ковзає, як намистина на нитці. На ряд постійно діють сили:

• тяга проводів — джгут, укладений у кабель-канал з натягом, тягне клеми в один бік;
• монтаж і сервіс — кожне затягування гвинта або вставлення жили в push-in-клему штовхає ряд;
• вібрація — верстати, компресори, насоси, вентиляційні установки;
• перевезення — готовий щит їде до замовника вже зібраним.

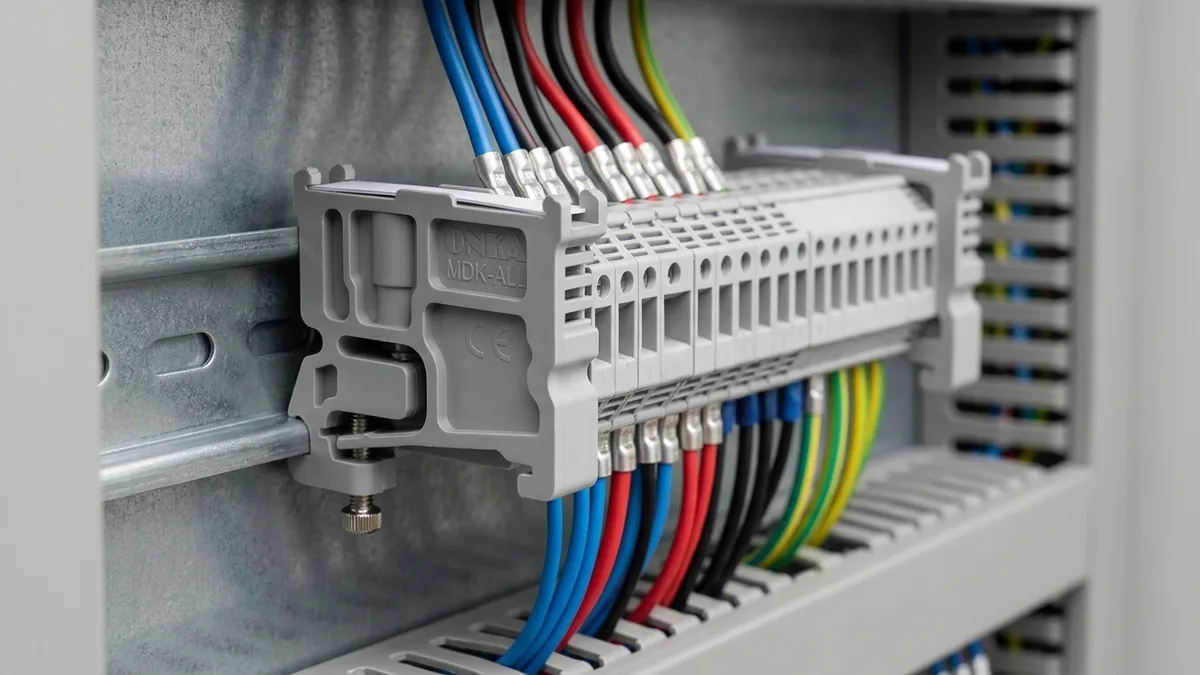

Наслідки зсуву: щілини між клемами, де відкриваються струмопровідні частини; перемичка, яка вийшла з гнізд наполовину і гріється; маркери, що вже не навпроти своїх клем. Фіксатор затискає ряд з обох боків і прибирає всі ці ризики за кілька секунд монтажу.

Фіксатори ONKA в каталозі

Усі — для стандартної DIN-рейки 35 мм (профіль за IEC 60715). Картка товару з фото кожного виконання: фіксатори на DIN-рейку ONKA; клеми, з якими їх використовують, — у розділі «Клеми гвинтові ONKA».

Як обрати висоту

Що вища клема, то вищий має бути фіксатор: низький упор біля високої клеми тримає лише її нижню частину, і під тягою проводів клема може нахилятися через нього. Для однорівневих клем 1,5–4 мм² зазвичай достатньо mini; для силових клем і дворівневих і трирівневих клем беріть maxi.

Де ставити фіксатори

• На обох кінцях кожного клемного ряду — обов’язково, навіть якщо ряд короткий.

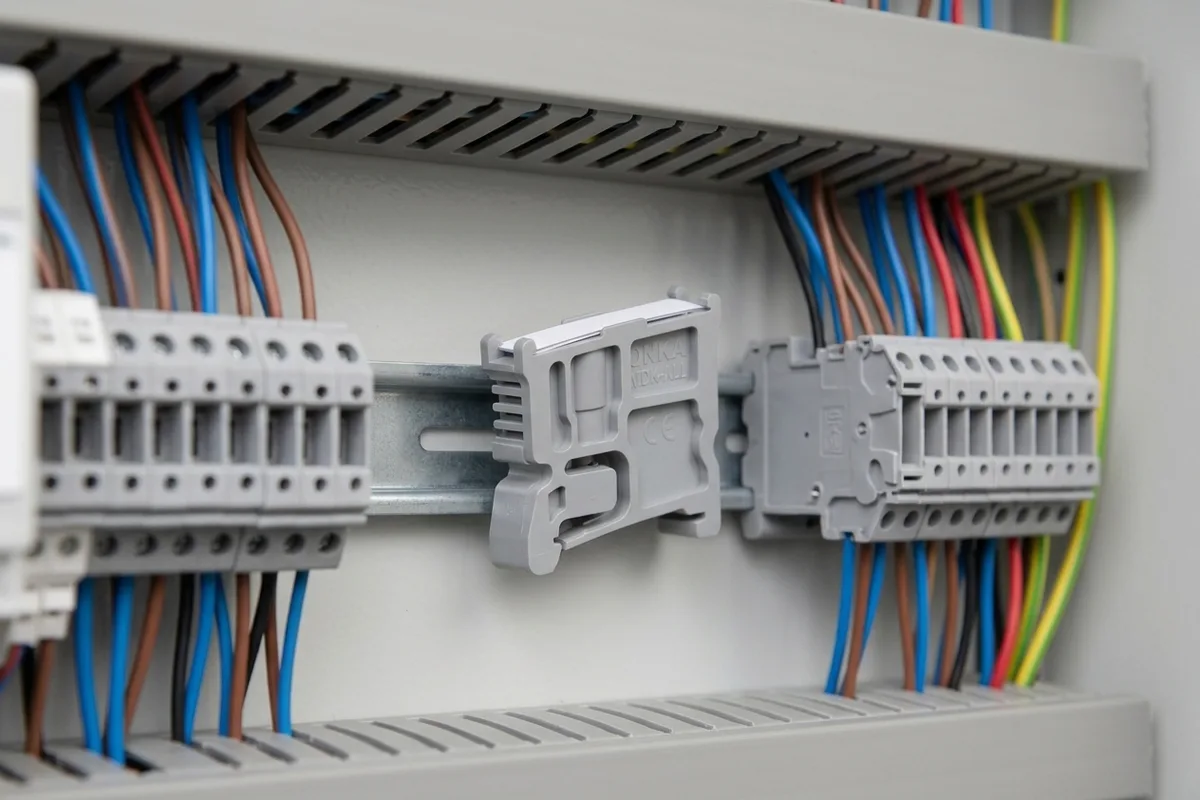

• Між функціональними групами — живлення 230 В / кола керування 24 В / сигнали датчиків. Фіксатор з тримачем маркування на початку групи працює і як упор, і як підпис.
• Біля модульних апаратів на спільній рейці — якщо на одній рейці стоять клеми і, наприклад, реле, фіксатор не дасть клемам насунутися на сусідній апарат.
• Перед вільним місцем на рейці — резерв під майбутні клеми залишайте за фіксатором, а не між клемами.

Фіксатор, торцева пластина і маркування групи: що за що відповідає

Типова послідовність на кінці ряду: остання клема → торцева пластина → фіксатор. Пластина і фіксатор не замінюють одне одного: пластина не тримає ряд, а фіксатор не закриває струмопровідні частини.

Як встановити: порядок дій

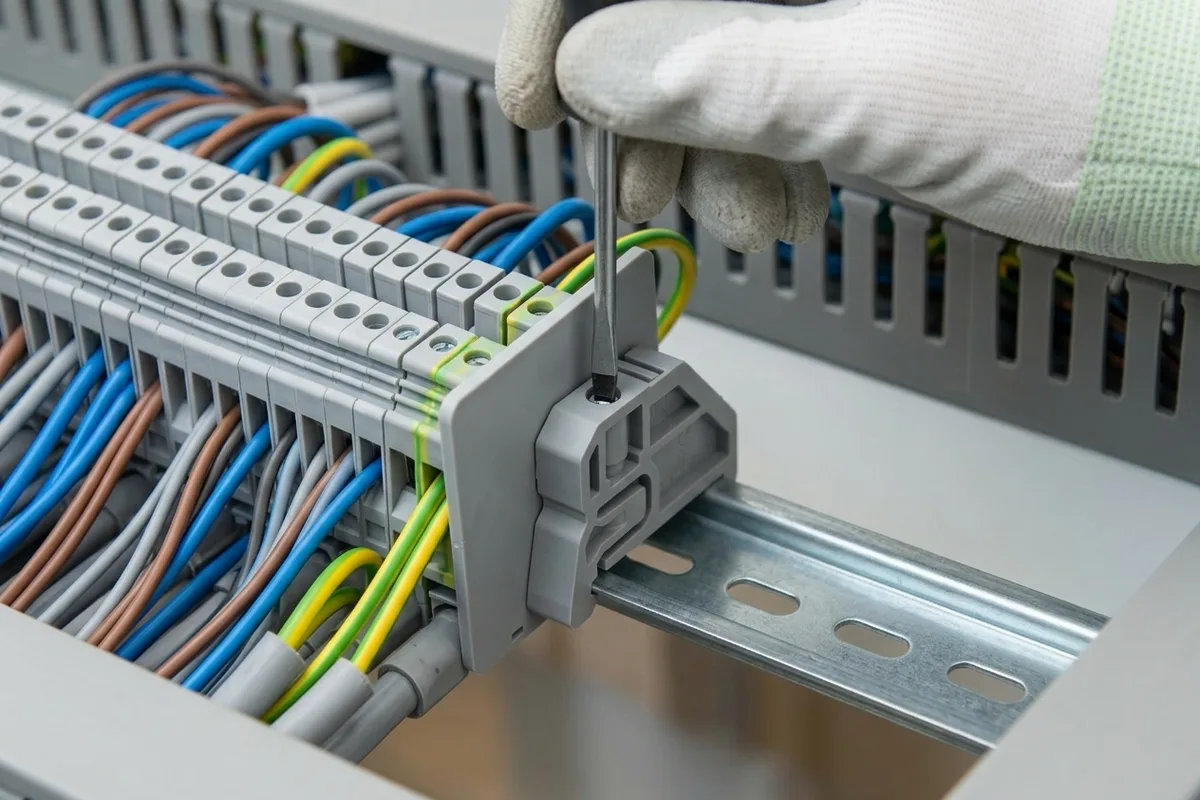

1. Поставте перший фіксатор на рейку в точці початку ряду і затягніть гвинт (для виконань з гвинтом).
2. Наберіть клеми щільно, без зазорів, у порядку схеми. Відкритий бік останньої клеми закрийте торцевою пластиною тієї ж серії.
3. Притисніть другий фіксатор до ряду і лише потім затягніть гвинт — ряд має бути стиснутий, але не вигнутий дугою.
4. Вставте перемички і маркування після фіксації ряду: тоді перемички стануть у гнізда рівно.
5. Перевірте: клеми не зсуваються від натиску пальцем, між ними немає щілин.

Якщо в ряду є перемички, фіксатори особливо важливі: зсув однієї клеми виводить штирі перемички з гнізд сусідніх. Детальніше про підбір і встановлення — у статті про перемички для клем.

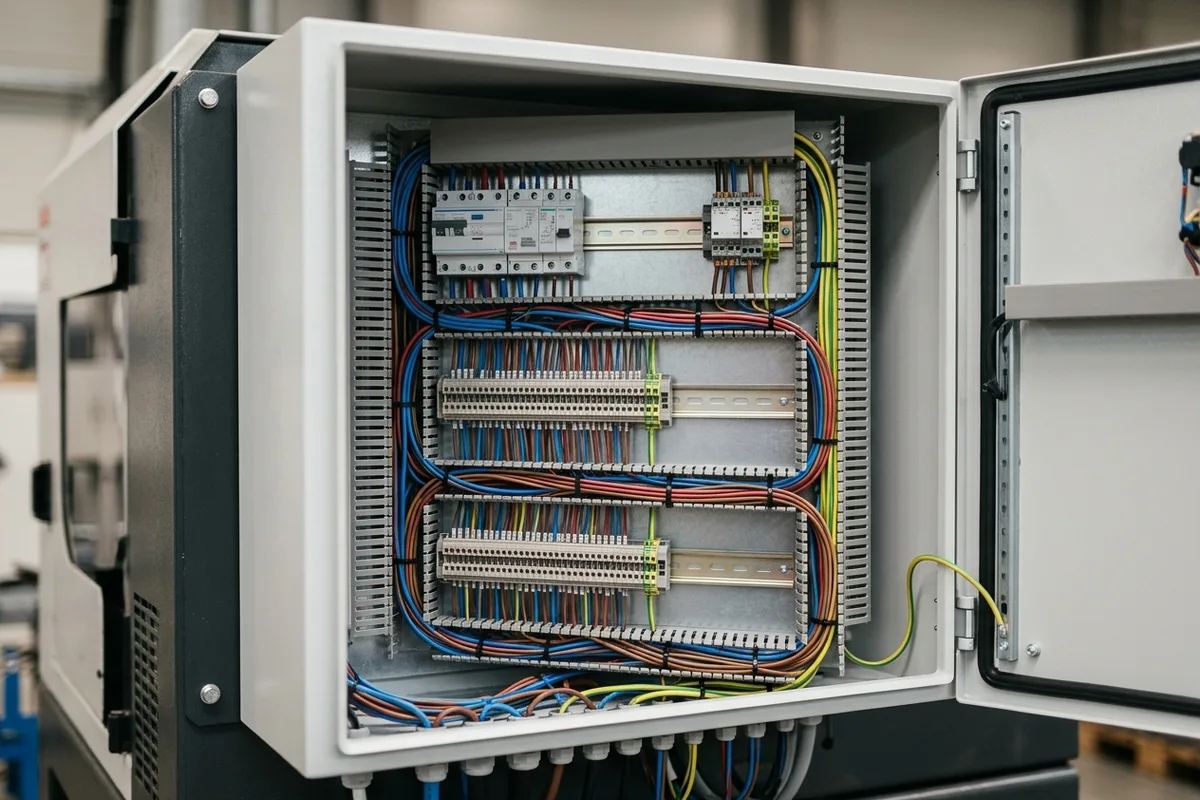

Щити з вібрацією і на рухомих об’єктах

Для щитів на верстатах, компресорах, вентиляційних установках і транспорті:

• використовуйте лише фіксатори з гвинтом — фіксатор без гвинта при тривалій вібрації може повільно сповзати;
• розбивайте довгі ряди фіксаторами на секції — зручно по функціональних групах: короткий стиснутий пакет поводиться стабільніше, ніж довгий;
• закріплюйте джгути проводів у кабель-каналі та на виходах — менше тяги на клеми;
• під час планового огляду перевіряйте затягування гвинтів фіксаторів разом із гвинтами клем.

Типові помилки

• Фіксатор лише з одного боку ряду — ряд вільно роз’їжджається в інший бік.
• Другий фіксатор затягнули до того, як щільно набрали клеми, — між клемами залишилися щілини.
• Ряд стиснули з надмірним зусиллям — клеми вигнулися дугою і частково зіскочили з рейки.
• Низький фіксатор біля високої клеми — клема перекидається через нього.
• Немає торцевої пластини на останній клемі — відкриті струмопровідні частини поруч із фіксатором.

Часті запитання

Скільки фіксаторів потрібно на щит?

Мінімум два на кожен клемний ряд, плюс по одному між кожними двома групами. Для щита з трьома групами на одній рейці — чотири.

Чи можна обійтися без фіксатора, якщо ряд упирається в стінку щита?

З одного боку — інколи так, якщо клема впирається в жорсткий елемент корпусу. Але з іншого боку фіксатор однаково потрібен, і краще ставити його з обох боків: стінка не притискає ряд, а лише обмежує його.

Чим фіксатор відрізняється від торцевої пластини?

Торцева пластина закриває відкритий бік клеми, щоб не було доступу до струмопровідних частин. Фіксатор тримає ряд на рейці. Це різні функції: на кінці ряду потрібні обидва.

Чи можна повторно використати фіксатор?

Так, виконання з гвинтом знімаються і ставляться повторно без втрати властивостей.

Джерела

• IEC 60715 — розміри монтажних рейок для низьковольтної апаратури
