Кабельні наконечники всіх типорозмірів

Кабельний наконечник — металева гільза або клема, яку обтискають на кінці дроту, щоб надійно під’єднати його до гвинтового затиску, клеми чи шини. Наконечник вибирають за перерізом жили (0,25–240 мм²), типом затиску й діаметром гвинта М3–М12. У розділі — НШВІ, кільцеві й вилочні, «тато» і «мама», з’єднувальні гільзи L&S TERMICO та силові мідні луджені наконечники SIMPA; ізольовані — в упаковках по 100 шт.

Відображаються усі з 14 результатів

Які кабельні наконечники є в каталозі

Тип наконечникаДля чогоПерерізи, розміри
Трубчасті ізольовані (НШВІ)Гнучкий дріт у гвинтову чи пружинну клему0,25–95 мм²
Трубчасті для двох проводів (НШВІ-2)Два гнучкі дроти в один затиск клеми0,5–16 мм²
Кільцеві ізольовані (НКІ)Під гвинт або шпильку: шини N і PE, корпуси, клеми обладнання0,5–6 мм², гвинти М3–М12
Вилочні ізольовані (НВІ)Під гвинт, який не викручують повністю0,5–6 мм², гвинти М3–М6
«Тато» і «мама» ізольованіРоз’ємні з’єднання обладнання й автомобільної електрики0,5–6 мм²
З’єднувальні гільзи ізольованіЗ’єднати або подовжити два дроти0,5–6 мм²

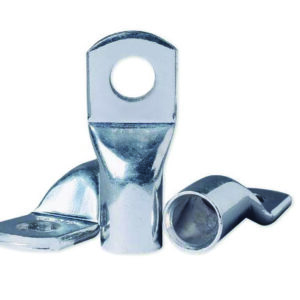

Мідні луджені під болт SIMPA STКабель під болт шини, силової клеми чи обладнання6–240 мм², отвір 4–20 мм
З подовженою гільзою DIN 46235Великий струм і вібрація: вводи, трансформатори, генератори6–240 мм², отвір 5–20 мм
Вузькі під автомат SIMPA DGКлеми автоматів і рубильників між перегородками фаз35–240 мм², отвір 6–16 мм
Штирьові з плоскою голкою SIMPA IKСиловий кабель у гвинтову клему автомата чи клемника10–95 мм²
З’єднувальні гільзи ГМЛ SIMPAЗ’єднати два мідні кабелі пресом6–95 мм²

Як вибрати наконечник на дріт або кабель

  • Переріз — рівно під переріз жили. Наконечник «з запасом» не обтисне жилу щільно.
  • Матеріал жили — усі наконечники в каталозі мідні, вони для мідних проводів і кабелів. Для алюмінієвого кабелю потрібні біметалеві Al/Cu наконечники.
  • Отвір кільцевого чи силового наконечника — під діаметр гвинта або болта: М4 — 4 мм, М8 — 8 мм.

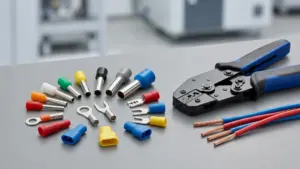

  • Колір манжети ізольованих кільцевих, вилочних, «тато-мама» і гільз: червоний — 0,5–1,5 мм², синій — 1,5–2,5 мм², жовтий — 4–6 мм².
  • Інструмент: ізольовані наконечники обтискають кліщами з гніздами за кольором, НШВІ — кліщами з квадратним профілем, силові — пресом з матрицею під переріз.

Корисні статті

Кабельні наконечники для щитового монтажу

У розділі — ізольовані наконечники L&S TERMICO: трубчасті для одного та двох проводів, кільцеві, вилочні, роз'ємні «тато» і «мама», з'єднувальні гільзи, а також силові мідні луджені наконечники SIMPA для обтиску великих перерізів. Ізольовані наконечники продаються упаковками по 100 шт.

Наконечник підбирають за перерізом жили, типом клеми та способом обтиску. Як не помилитися — у статтях Як обрати наконечник для силового кабелю та Обтискання кабельних наконечників: типові помилки.

Інструмент і термоусадка для наконечників

Часті запитання

Як підібрати кабельний наконечник?

За перерізом проводу (мм²), діаметром гвинта чи шпильки (для кільцевих і вилкових) і типом з’єднання. Для гнучкого багатожильного проводу в клемах використовують трубчасті наконечники-гільзи.

Що означає колір ізоляції наконечника?

Колір підказує діапазон перерізу: червоний — 0,5–1,5 мм², синій — 1,5–2,5 мм², жовтий — 4–6 мм².

Навіщо луджене покриття?

Лудіння захищає мідь від окиснення, тому луджені наконечники краще тримають контакт у вологих приміщеннях і на вулиці.

Чим обтискати наконечники?

Кліщами з матрицею під ваш тип наконечника (ізольовані, неізольовані, гільзи) і переріз. Якісне обтискання важливіше за саму марку наконечника.
