Клеми для алюмінієвого кабелю: як уникнути окиснення та ослаблення контакту

Клеми для алюмінієвого кабелю — тема, у якій найбільше «народних» рішень і найбільше згорілих розподільчих коробок. Алюміній проводить струм добре, але як матеріал для контакту він вибагливий: миттєво вкривається оксидною плівкою, повільно «тече» під затиском і розширюється від нагріву сильніше за мідь. Звичайна клема, розрахована на мідь, з алюмінієвою жилою з часом слабне і гріється.

Розберемо, що відбувається в контакті, які способи підключення алюмінію правильні і чого не можна робити ніколи.

Чому алюміній складний для контакту

Ці ефекти підсилюють один одного: опір росте → контакт гріється → метал розширюється і тече ще швидше → опір росте далі. Тому погане алюмінієве з’єднання деградує не поступово, а лавиноподібно.

Де сьогодні зустрічається алюмінієвий кабель

• Стара проводка в будинках — алюмінієві жили 2,5–4 мм² у квартирах, зведених до 1990-х. У нових житлових будинках норми вимагають мідної групової проводки, тож це переважно реконструкція.
• Силові кабелі великих перерізів — вводи в будинки й підприємства, живлення від ТП (АВВГ, АВБбШв): алюміній дешевший і легший.
• Повітряні лінії — самонесучі ізольовані проводи (СІП).

Як зрозуміти, що проводка алюмінієва

• колір жили на зрізі — сріблясто-сірий, а не червонуватий, як у міді;
• жила м’якша, легко гнеться і дряпається нігтем;
• у маркуванні кабелю перша літера «А» (АВВГ, АППВ, АПВ) — алюмінієва жила;
• будинок зведений до 1990-х і проводку не міняли.

Якщо в розподільчій коробці алюміній — відкрийте її і подивіться на з’єднання: потемніння ізоляції, крихкі жили, скрутки «алюміній з міддю» означають, що коробку потрібно переробити найближчим часом.

Що робити з алюмінієм, залежить від випадку: силовий ввід правильно під’єднати через перехідні елементи, а стару внутрішню проводку зазвичай доцільніше замінити.

Чи можна підключати алюміній до звичайних клем на DIN-рейку

Більшість клем на DIN-рейку, зокрема гвинтові, пружинні та силові клеми ONKA в нашому каталозі, розраховані на мідні провідники — вимоги до них описує стандарт IEC 60947-7-1 саме для міді. Алюмінієву жилу в таку клему ставити не варто: затиск не розрахований на повзучість і не руйнує оксидну плівку.

Клему можна використовувати з алюмінієм лише тоді, коли виробник прямо дозволяє це в паспорті — маркування «Al» або «Al/Cu» і вказаний діапазон перерізів для алюмінію.

Правильні способи підключити алюмінієвий кабель

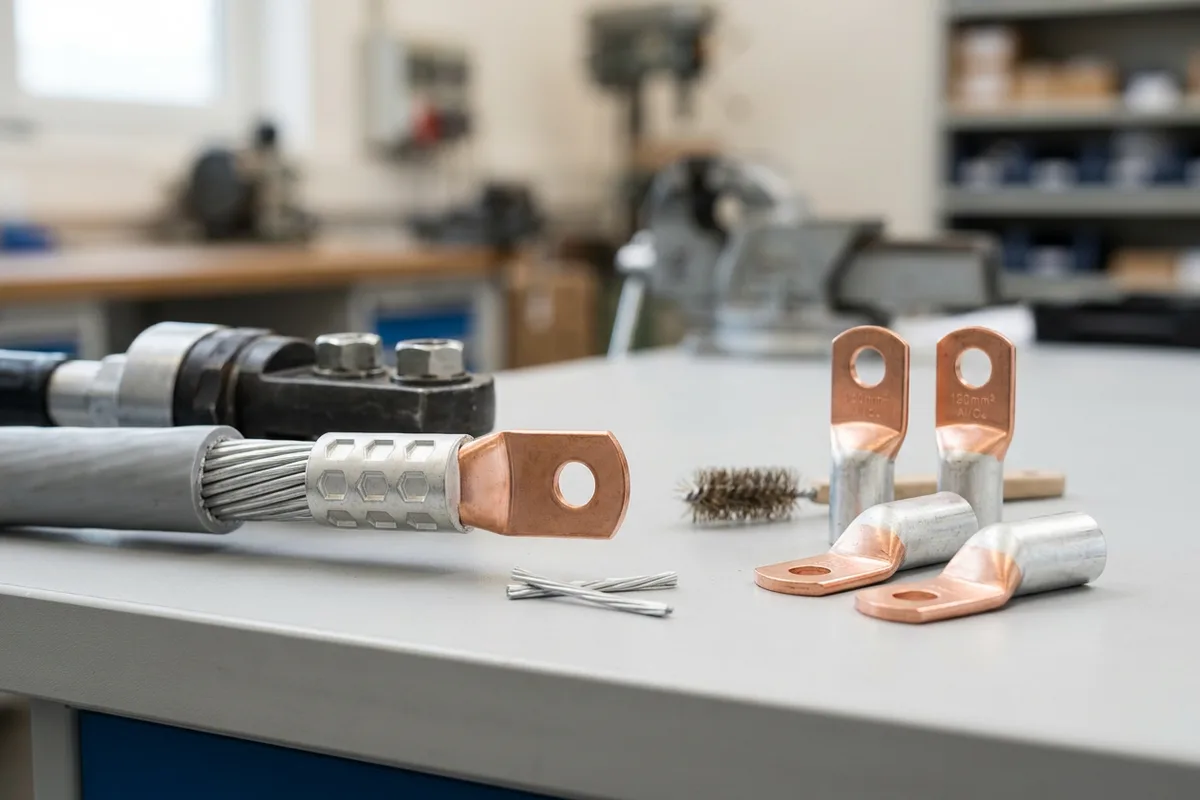

1. Біметалевий наконечник Al/Cu

Найнадійніший спосіб для силових кабелів. Алюмінієва гільза наконечника обтискається на алюмінієвій жилі, а мідна контактна частина під’єднується до мідної шини чи клеми. Перехід алюміній — мідь виконано на заводі зварюванням тертям, без доступу вологи. Вимоги до таких опресовуваних з’єднувачів — у серії стандартів IEC 61238-1.

Далі мідну частину наконечника підключають так само, як мідний кабель: до шини або до силових клем ONKA з кришкою під болт. Як відрізнити мідні, алюмінієві та біметалеві наконечники — у статті мідь чи алюміній: який матеріал наконечника.

2. Клема, допущена для алюмінію

Спеціальні клеми та затискачі з маркуванням Al/Cu, часто з контактною пастою всередині. Перед монтажем — перевірити діапазон перерізів для алюмінію і момент затягування в паспорті.

3. Заміна на мідь

Для старої внутрішньої проводки 2,5 мм² — найправильніше рішення, особливо якщо ізоляція вже крихка, а в коробках є сліди нагріву. Нові лінії від щита — мідним кабелем, а з’єднання з мідними провідниками в щиті — звичайними клемами та мідними лудженими наконечниками.

Монтаж алюмінієвого з’єднання: порядок дій

1. Зачистіть жилу без надрізів: надріз на алюмінії — місце майбутнього злому.
2. Зніміть оксидну плівку щіткою або ножем безпосередньо перед монтажем.

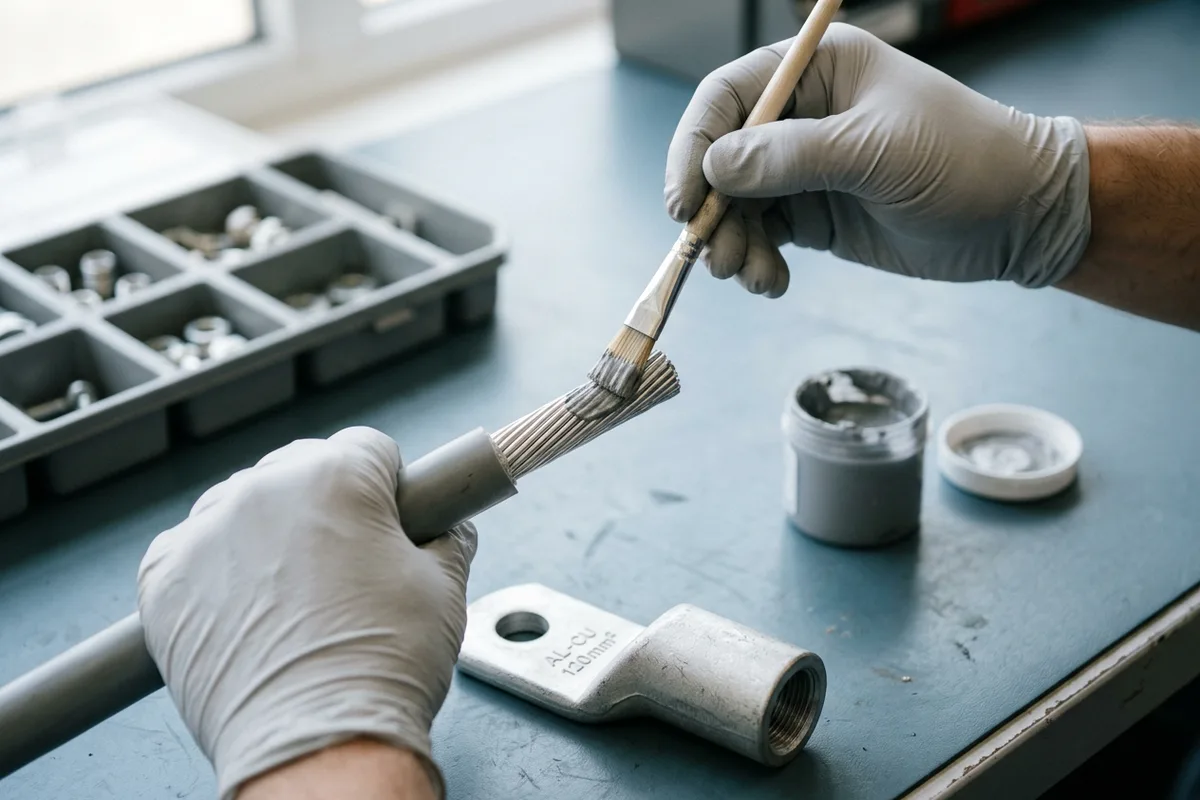

3. Одразу нанесіть контактну пасту для алюмінію — вона руйнує залишки оксиду при затисканні і не дає новій плівці утворитися.
4. Обтисніть наконечник пресом з матрицею під алюмінієвий наконечник (вона відрізняється від мідної) або затисніть у допущеній клемі.
5. Затягніть з моментом з паспорта. У болтових з’єднаннях використовуйте пружинні (тарілчасті) шайби — вони компенсують повзучість і тримають тиск.
6. Перевірте затягування через кілька тижнів роботи під навантаженням і далі — під час планових оглядів.

Чого не можна робити

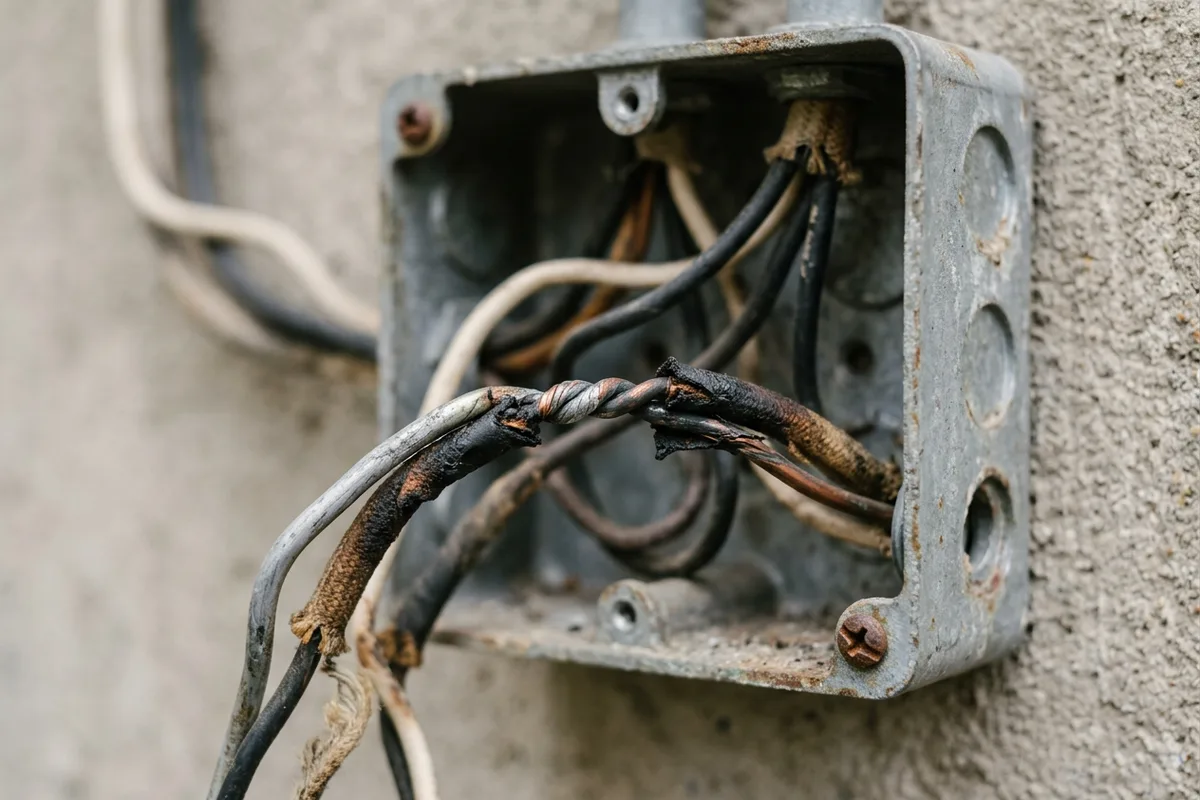

• Скручувати алюміній з міддю напряму — гальванічна корозія, нагрів, класична причина згорілих коробок.
• Ставити алюміній у клему для міді без допуску виробника.
• Обтискати алюмінієвий наконечник мідною матрицею або плоскогубцями.
• Згинати жилу туди-сюди при монтажі: алюміній ламається після кількох перегинів.
• Затягувати «з запасом» сильніше паспорта — метал видавиться, і затиск ослабне ще швидше.

Часті запитання

Чи можна з’єднати алюмінієвий і мідний провід у клемі?

Лише в клемі, допущеній для Al/Cu, або через біметалевий наконечник. Пряме з’єднання в звичайній клемі чи скручування — ні.

Який переріз алюмінію відповідає мідному?

Орієнтовно в 1,6 раза більший: мідь 2,5 мм² ≈ алюміній 4 мм², мідь 16 мм² ≈ алюміній 25 мм². Точний переріз — за таблицями допустимих струмів.

Чи потрібна паста, якщо клема допущена для алюмінію?

Якщо паста вже є в клемі — додатково не потрібна. Якщо ні — дотримуйтеся паспорта: більшість виробників її рекомендують.

Можна подовжити алюмінієвий провід мідним?

Так, якщо з’єднання зроблене в доступній для огляду коробці і клемою, допущеною для Al/Cu. Скрутка, пайка «на швидку руку» або звичайна клема для міді — ні. Якщо таких місць багато, вигідніше замінити всю лінію на мідь.

Як зрозуміти, що алюмінієвий контакт гріється?

Потемніння ізоляції біля клеми, запах, сліди оплавлення, мерехтіння світла під навантаженням. Найнадійніше — перевірка тепловізором під навантаженням.

Джерела

• IEC 61238-1-1 — опресовувані з’єднувачі для мідних і алюмінієвих провідників
• IEC 60947-7-1 — клеми для мідних провідників
• IEC 60228 — мідні та алюмінієві жили кабелів
