Ознаки зношених клем у щиті: чек-лист для планового обслуговування

Зношені клеми в електрощиті — одна з найчастіших причин локального перегріву, відмов автоматики й пошкодження проводки. Контакт слабне поступово: з’являється окиснення, росте перехідний опір, клема гріється, і процес пришвидшується сам. Нижче — ознаки зношених клем, їхні причини, чек-лист для планового огляду і порядок заміни клеми без перебудови всього ряду.

Ознаки, що у щиті з’явилися зношені клеми

Зношені клеми не завжди помітні з першого погляду, але майже завжди залишають типові сліди.

Візуальні ознаки

• Потемніння контактів або корпусу — ознака перегріву та окиснення.
• Оплавлення — деформація пластику чи ізоляції біля контакту вказує на критичний нагрів.
• Тріщини корпусу — старіння матеріалу, механічні пошкодження або перетягнутий гвинт.
• Нагар і запах гару — часто з’являються ще до явного оплавлення.
• Зміна кольору маркування — побіліле або потемніле маркування на клемі теж свідчить про нагрів.

Ознаки під час роботи

• Відключення автомата без очевидної причини.
• Мерехтіння освітлення або нестабільна робота обладнання.
• Теплий провід біля клеми (перевіряють тепловізором під навантаженням або дотиком лише після знеструмлення).
• Ослаблений гвинт, який «бере» без опору.

Ознака → причина → що робити

Чому клеми зношуються

• Неправильне затягування. Недотягнутий контакт гріється, перетягнутий — пошкоджує жилу і різьбу. Таблиця і поради — у статті про момент затягування гвинтових клем.
• Окиснення — у вологих приміщеннях і при поєднанні невідповідних матеріалів.
• Невідповідність номіналу — клема не розрахована на реальний струм чи переріз.
• Вібрація — поступово послаблює гвинтові затискачі; для таких місць краще пружинні клеми.
• Неправильна підготовка жили — пошкоджені дротинки, відсутній наконечник на гнучкому проводі, зайва довжина зачистки.

Як часто оглядати клеми

Частота залежить від навантаження, умов і вимог об’єкта, тому орієнтуйтеся насамперед на регламент обслуговування. Загальні орієнтири:

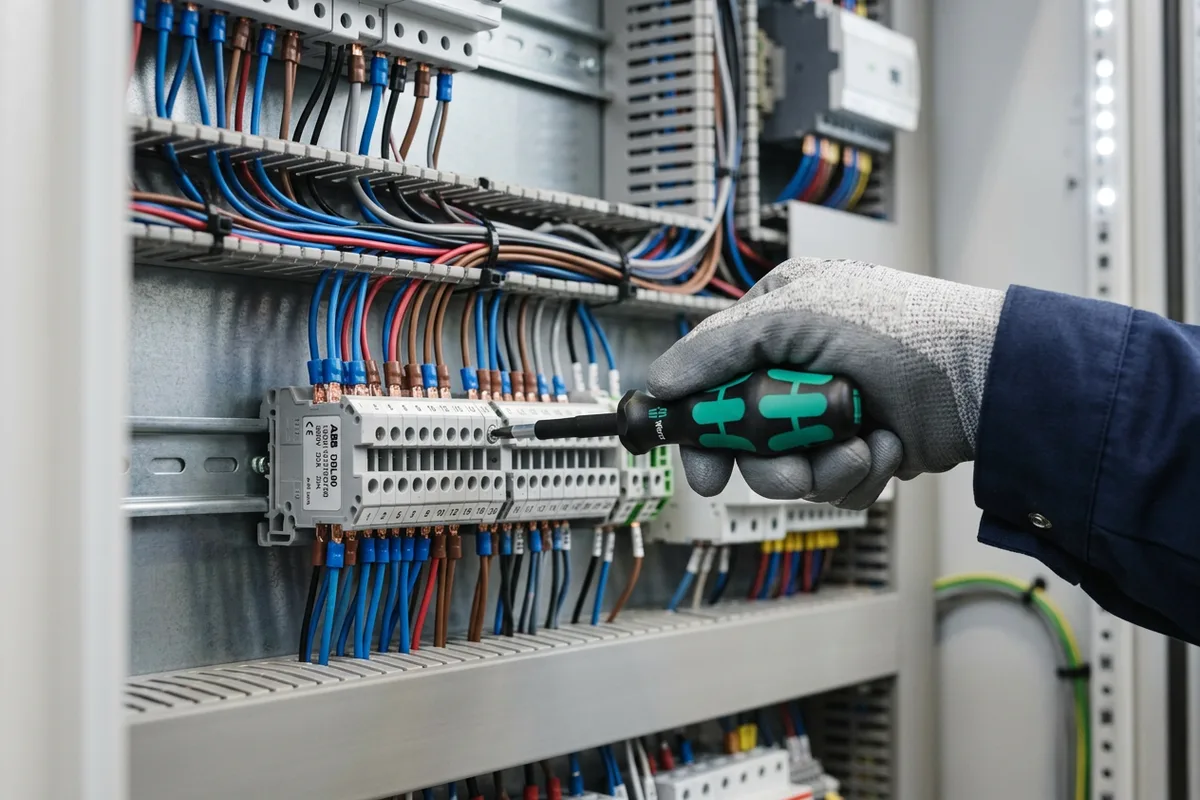

• Житлові щити — візуальний огляд і перевірка затягування хоча б раз на рік.
• Комерційні об’єкти — частіше, особливо при стабільно високому навантаженні.
• Промислові щити, обладнання з вібрацією — за регламентом підприємства, з тепловізійним контролем.
• Після будь-яких змін у щиті — контрольний огляд через кілька тижнів роботи.

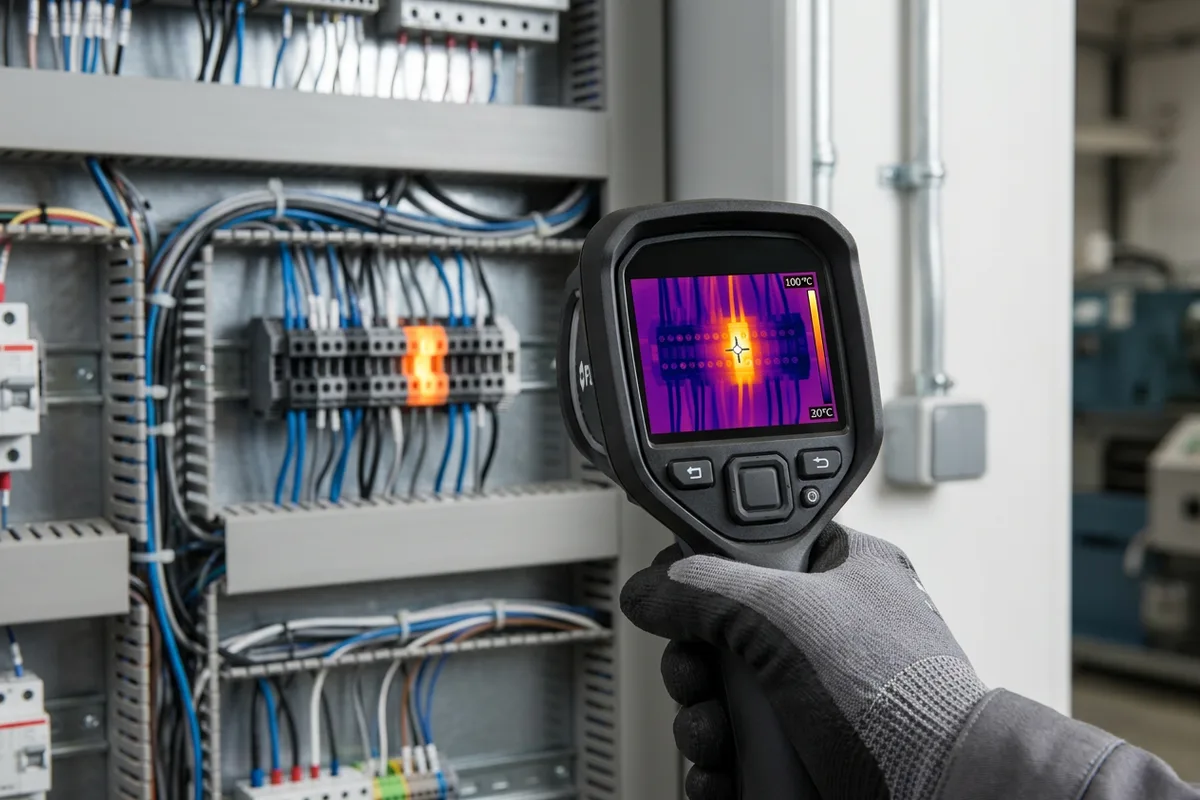

Найнадійніше ранні дефекти знаходить тепловізор під навантаженням — порядок обстеження і критичні перепади температур описано в статті про тепловізійну діагностику щита.

Порядок заміни зношеної клеми без перебудови ряду

1. Повністю знеструмте щит і перевірте відсутність напруги.
2. Зафіксуйте схему: сфотографуйте ряд, переконайтеся, що проводи промарковані.
3. Відкрутіть затискачі й акуратно витягніть провідники зі старої клеми.
4. Оцініть провід: якщо є підгоряння чи окиснення — відріжте пошкоджену ділянку до чистої міді й зачистіть заново.
5. Для гнучкої жили обтисніть новий наконечник відповідного розміру.

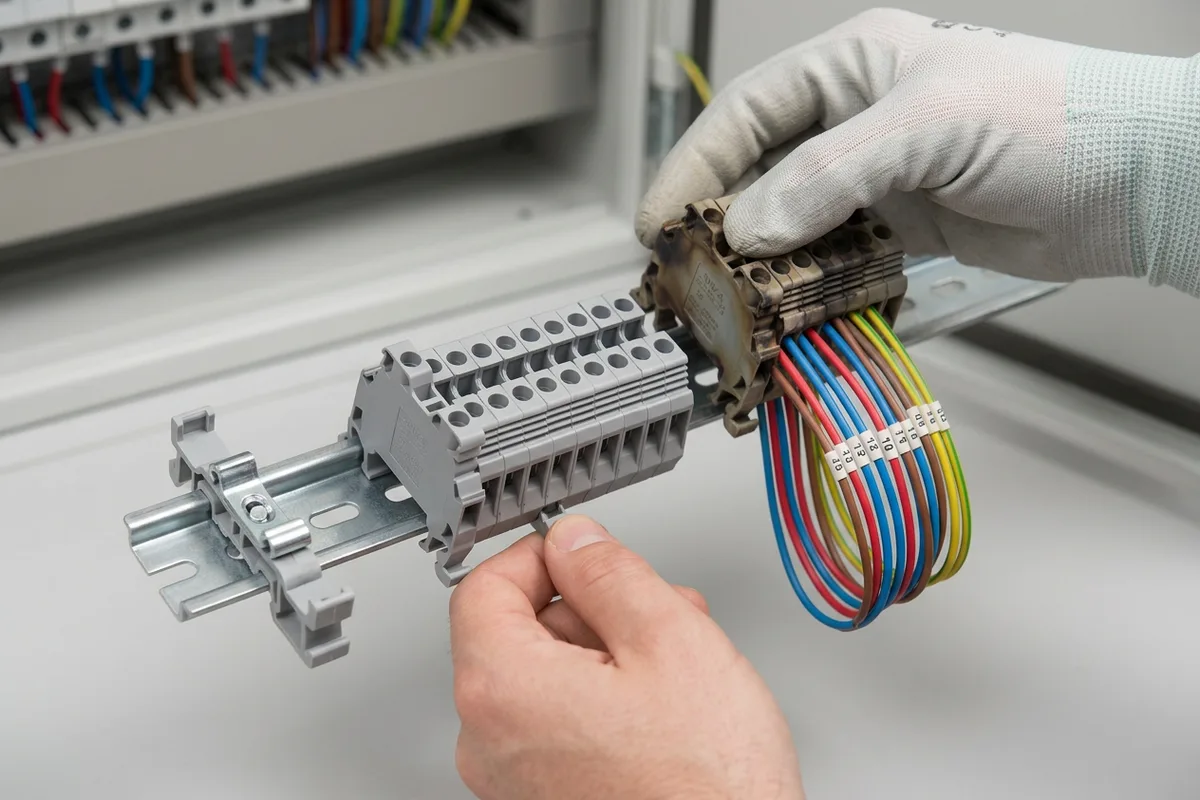

6. Зніміть стару клему з рейки, зсунувши фіксатор; встановіть нову того ж типу і серії, щоб підійшли перемички й маркування.
7. Підключіть провідники за маркуванням і затягніть паспортним моментом.
8. Поверніть фіксатор, перемички й маркування на місце.
9. Увімкніть живлення і перевірте з’єднання під навантаженням, за можливості — тепловізором.

Чек-лист огляду клем у щиті

• Немає потемніння, тріщин, оплавлення, нагару.
• Гвинти не ослаблені; протяжка — паспортним моментом, а не «до упору».
• На гнучких жилах — наконечники, без розпушених дротинок.
• Ізоляція біля клем не підплавлена і не потемніла.
• Номінал клем відповідає перерізу і струму лінії.
• Ряд зафіксований фіксаторами, маркування читається.
• У щиті чисто й сухо.

Клеми для заміни, перемички, фіксатори й маркування — у категорії клеми гвинтові ONKA. Якщо щит обслуговують рідко або на ньому є вібрація, варто розглянути пружинні клеми — порівняння у статті гвинтові чи пружинні клеми.

Часті запитання

Чи можна просто протягнути клему, яка потемніла?

Якщо потемнів лише метал, а пластик і ізоляція цілі, — протягнути й перевірити під навантаженням. Якщо є оплавлення, тріщини або нагар — клему замінюють.

Чи можна замінити одну клему, не розбираючи ряд?

Так: знімають фіксатор, від’єднують проводи, знімають стару клему і ставлять нову того ж типу. Важливо взяти клему тієї ж серії, щоб підійшли перемички.

Як зрозуміти, що клема гріється, без розбирання?

Тепловізором під навантаженням. Порівнюють однотипні клеми різних фаз — різниця в кілька градусів уже привід перевірити з’єднання.

Чому клеми зношуються швидше на виробництві?

Через вібрацію, вищі струми, пил і перепади температур. Там важливіші регулярна протяжка, тепловізійний контроль і пружинні клеми в колах керування.
