Силові клеми з кришкою: підключення кабелю 25–240 мм² у щиті

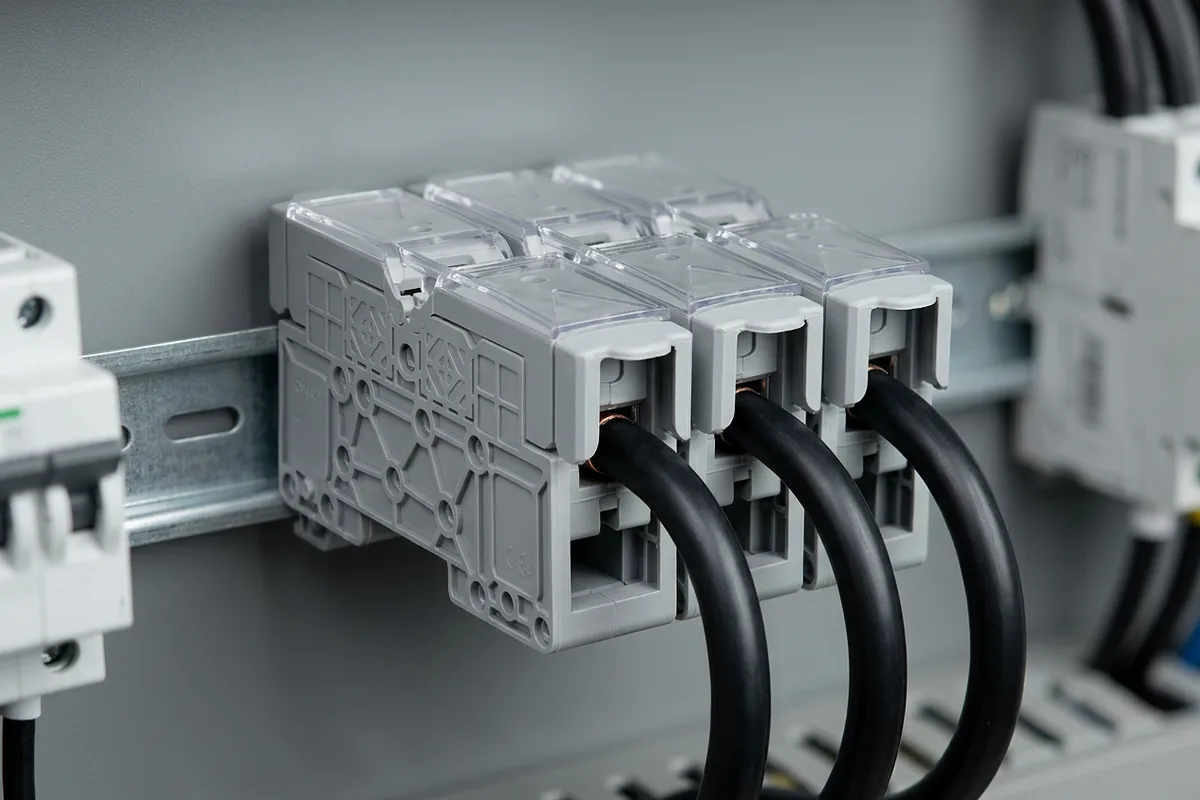

Силові клеми з кришкою використовують там, де через щит проходить великий струм: на вводі, у розподілі живлення, при підключенні потужних споживачів, генератора чи інвертора. Кришка закриває струмоведучі частини від випадкового дотику і сторонніх предметів, а сама клема забезпечує надійний контакт для кабелю великого перерізу. Нижче — перерізи й артикули силових клем ONKA, як підібрати клему під кабель і як змонтувати її без перегріву.

Для чого потрібні силові клеми з кришкою

Звичайні клеми на DIN-рейку розраховані переважно на кола до кількох десятків квадратних міліметрів. Для кабелів вводу та силових ліній потрібні клеми, які приймають великий переріз і витримують відповідний струм. Типові задачі:

• Ввід у щит — підключення живильного кабелю і розподіл на автомати чи шини.
• Відгалуження потужних ліній — до двигунів, нагрівачів, підщитів.
• Резервне живлення — підключення генератора або інвертора, де струми великі й контакт критичний.
• Розподільчі вузли — з’єднання кабелів великого перерізу в шафах і коробках.

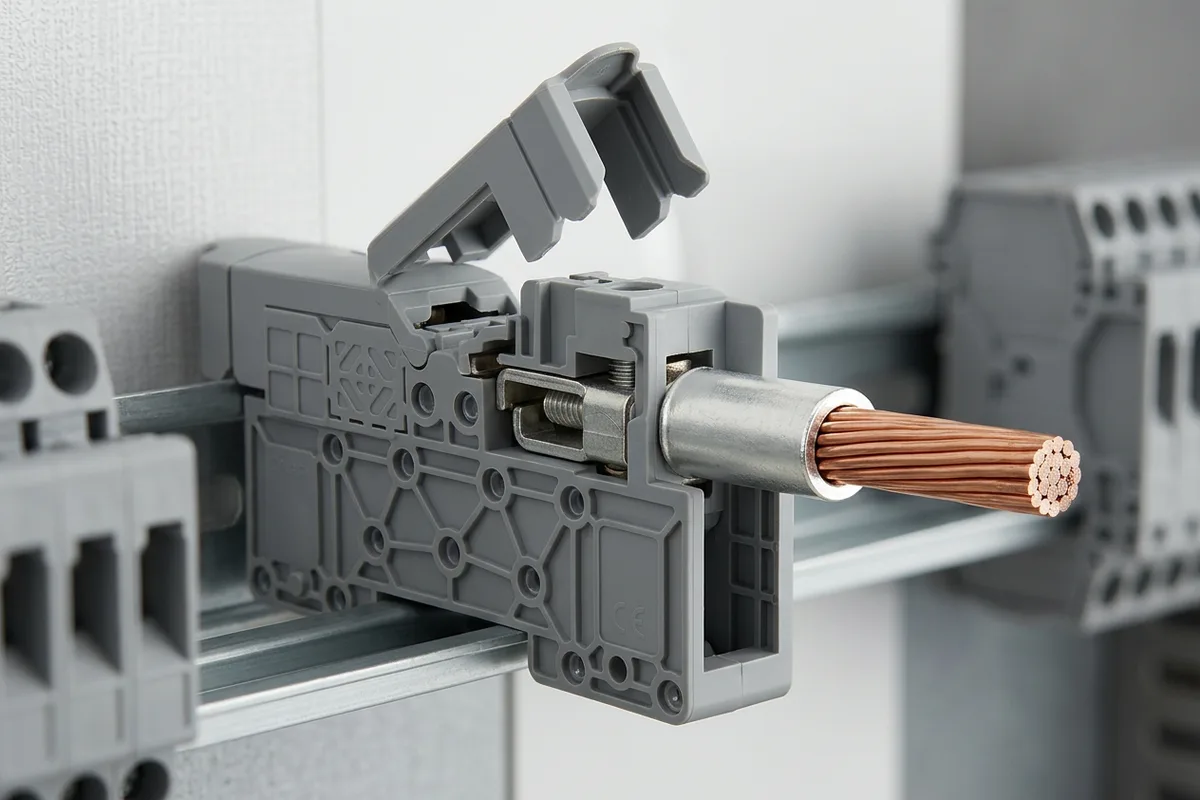

Головна відмінність від відкритих силових з’єднань — захисна кришка. Вона зменшує ризик ураження під час обслуговування сусідніх апаратів, не дає інструменту чи кріпленню замкнути контакти і захищає контактну зону від пилу.

Перерізи та артикули силових клем ONKA

У каталозі «Сіті Електрика» клеми силові з кришкою ONKA представлені в дев’яти типорозмірах:

Переріз кабелю визначають розрахунком за струмом, довжиною і способом прокладання, а клему підбирають під готовий переріз жили.

Як підібрати силову клему

1. Переріз жили. Клема має відповідати фактичному перерізу кабелю. Більший переріз у меншу клему не заводять, навіть «підрізавши» дротинки, — це прямий шлях до перегріву.
2. Тип жили. Для багатодротових і гнучких жил використовують трубчасті наконечники під переріз: вони не дають дротинкам розпушитися під притиском.
3. Матеріал провідника. Алюмінієві жили підключають лише в клеми, для яких це допускає виробник, і з додатковими заходами — про особливості читайте в статті про клеми для алюмінієвого кабелю.
4. Місце в щиті. Залиште простір для радіуса вигину товстого кабелю і доступ інструментом до затиску — силові з’єднання протягують під час обслуговування.

Монтаж: покроково

1. Знеструмте щит і перевірте відсутність напруги.
2. Підберіть клему під переріз жили; для гнучкої жили обтисніть наконечник відповідного розміру.
3. Зніміть ізоляцію на довжину затиску, не надрізаючи дротинки.
4. Заведіть жилу в клему до упору — оголена мідь не повинна виступати за межі затиску.
5. Затягніть гвинт моментом, який вказав виробник клеми, бажано динамометричним інструментом. Чому це важливо — у статті про момент затягування гвинтових клем.
6. Встановіть кришку і переконайтеся, що вона зафіксована.
7. Після перших тижнів роботи під навантаженням перевірте з’єднання і за потреби протягніть.

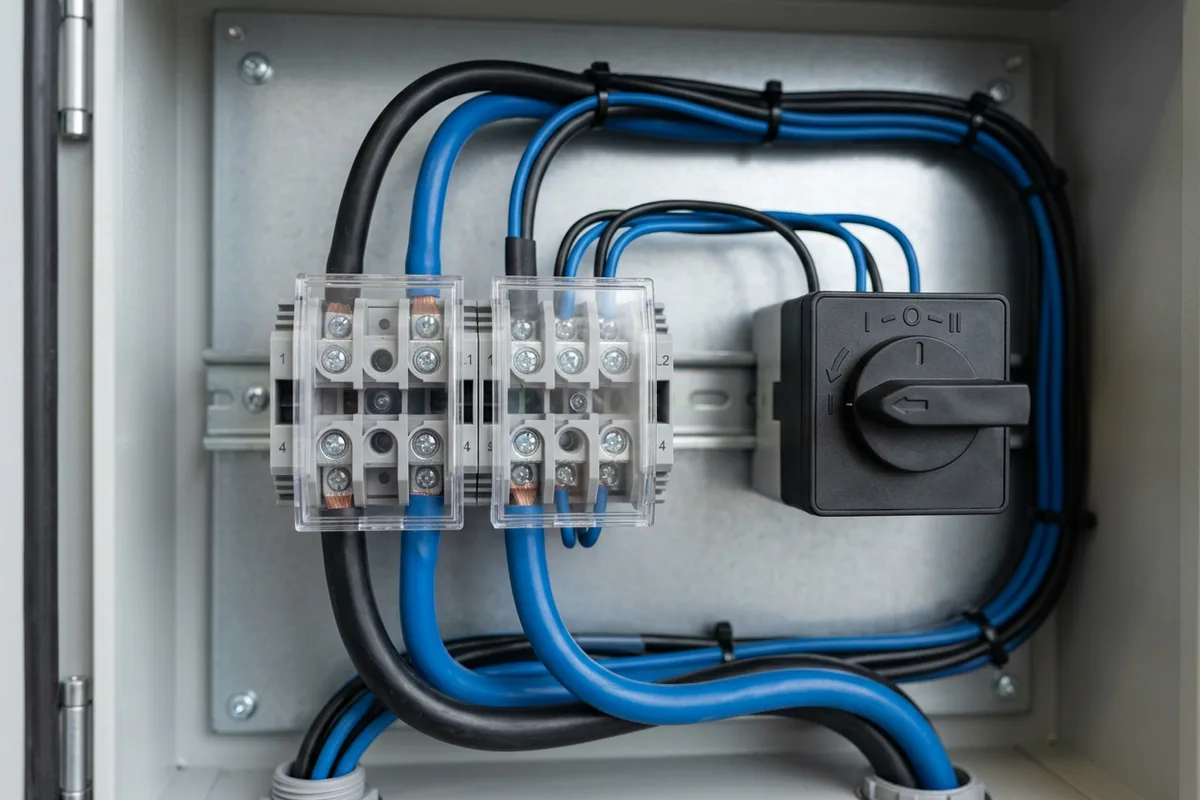

Силові клеми для генератора та резервного живлення

При підключенні генератора чи інвертора струми великі, а з’єднання часто перемонтовують. Тут силові клеми з кришкою особливо доречні: вони приймають кабель великого перерізу, а кришка захищає контакти, коли щит відкривають для перемикання. Підбір клем під навантаження генератора 5–30 кВт розібрано в статті про клеми для підключення генератора.

Типові помилки

• Клема не під переріз: занадто тонка жила в широкому затиску або «підрізана» товста жила.
• Гнучкий провід без наконечника — дротинки розпушуються, контакт слабшає.
• Затягування «на відчуття» — недотяг призводить до нагріву, перетяг пошкоджує жилу і різьбу.
• Кришку не встановили після монтажу або загубили під час обслуговування.
• Немає періодичного огляду: силові з’єднання протягують за регламентом обслуговування щита.

Усі силові клеми — у категорії клеми силові ONKA.

Часті запитання

Які перерізи бувають у силових клем ONKA з кришкою?

Від 25 до 240 мм²: 25, 35, 50, 70, 95, 120, 150, 185 і 240 мм².

Чи потрібен наконечник для силової клеми?

Для багатодротової і гнучкої жили — так, трубчастий наконечник під переріз. Для одножильного кабелю — не обов’язково, якщо інше не вимагає виробник клеми.

Навіщо кришка, якщо щит і так закритий?

Щит відкривають для обслуговування й перемикань. Кришка захищає від випадкового дотику до силових контактів і від замикання інструментом у цей момент.

Як часто протягувати силові клеми?

Перший раз — після кількох тижнів роботи під навантаженням, далі — під час планового обслуговування щита. Для клем у зонах із вібрацією і перепадами температур — частіше.
