Клеммы для алюминиевого кабеля: как избежать окисления и ослабления контакта

Клеммы для алюминиевого кабеля — тема, в которой больше «народных» решений и больше сгоревших распределительных коробок. Алюминий проводит ток хорошо, но как материал для контакта он требователен: мгновенно покрывается оксидной пленкой, медленно «течет» под зажимом и расширяется от нагрева сильнее меди. Обычная клемма, рассчитанная на медь, с алюминиевой жилой со временем слабеет и греется.

Разберем, что происходит в контакте, какие способы подключения алюминия верны и чего нельзя делать никогда.

Почему алюминий сложен для контакта

Эти эффекты усиливают друг друга: сопротивление растет → контакт греется → металл расширяется и течет еще быстрее → сопротивление растет дальше. Поэтому плохое алюминиевое соединение деградирует не постепенно, а лавинообразно.

Где сегодня встречается алюминиевый кабель

• Старая проводка в домах — алюминиевые жили 2,5–4 мм² в квартирах, построенных до 1990-х. В новых жилых домах нормы требуют медной групповой проводки, так что это преимущественно реконструкция.
• Силовые кабели больших сечений - вводы в дома и предприятия, питание от ТП (АВВГ, АВБбШв): алюминий дешевле и легче.
• Воздушные линии — самонесущие изолированные провода (СИП).

Как понять, что проводка алюминиевая

• цвет жил на срезе — серебристо-серый, а не красноватый, как у меди;
• жила более мягкая, легко гнется и царапается ногтем;
• в маркировке кабеля первая буква "А" (АВВГ, АППВ, АПВ) - алюминиевая жила;
• дом возведен до 1990-х и проводку не меняли.

Если в распределительной коробке алюминий откройте ее и посмотрите на соединение: потемнение изоляции, хрупкие жилы, свертки «алюминий с медью» означают, что коробку нужно переделать в ближайшее время.

Что делать с алюминием зависит от случая: силовой ввод правильно подсоединить через переходные элементы, а старую внутреннюю проводку обычно целесообразнее заменить.

Можно ли подключать алюминий к обычным клеммам на DIN-рейку

Большинство клемм на DIN-рейке, в том числе винтовые, пружинные и силовые клеммы ONKA в нашем каталоге, рассчитаны на медные проводники – требования к ним описывает стандарт IEC 60947-7-1 именно для меди. Алюминиевую жилу в такую клемму ставить не стоит: зажим не рассчитан на ползучесть и не разрушает оксидную пленку.

Клемму можно использовать с алюминием только тогда, когда производитель прямо разрешает это в паспорте – маркировку «Al» или «Al/Cu» и указанный диапазон сечений для алюминия.

Правильные способы подключить алюминиевый кабель

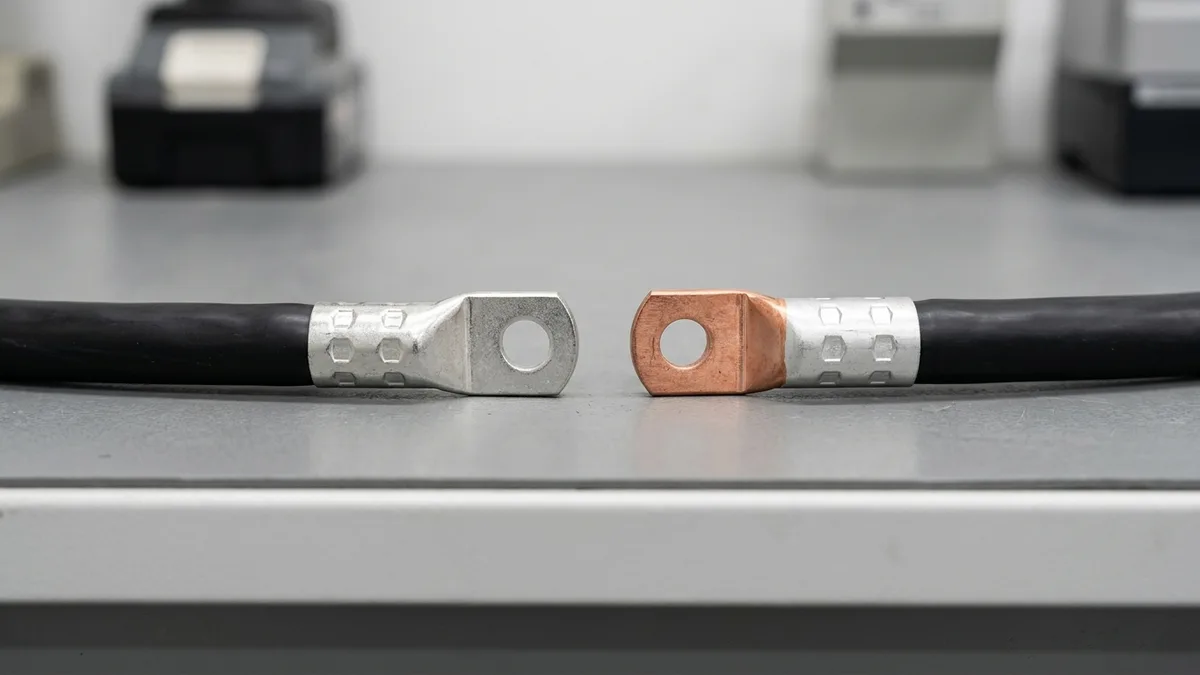

1. Биметаллический наконечник Al/Cu

Самый надежный способ для силовых кабелей. Алюминиевая гильза наконечника обжимается на алюминиевой жиле, а медная контактная часть подсоединяется к медной шине или клемме. Переход алюминий – медь выполнена на заводе сваркой трением, без доступа влаги. Требования к таким опрессовываемым соединителям — в серии стандартов IEC 61238-1.

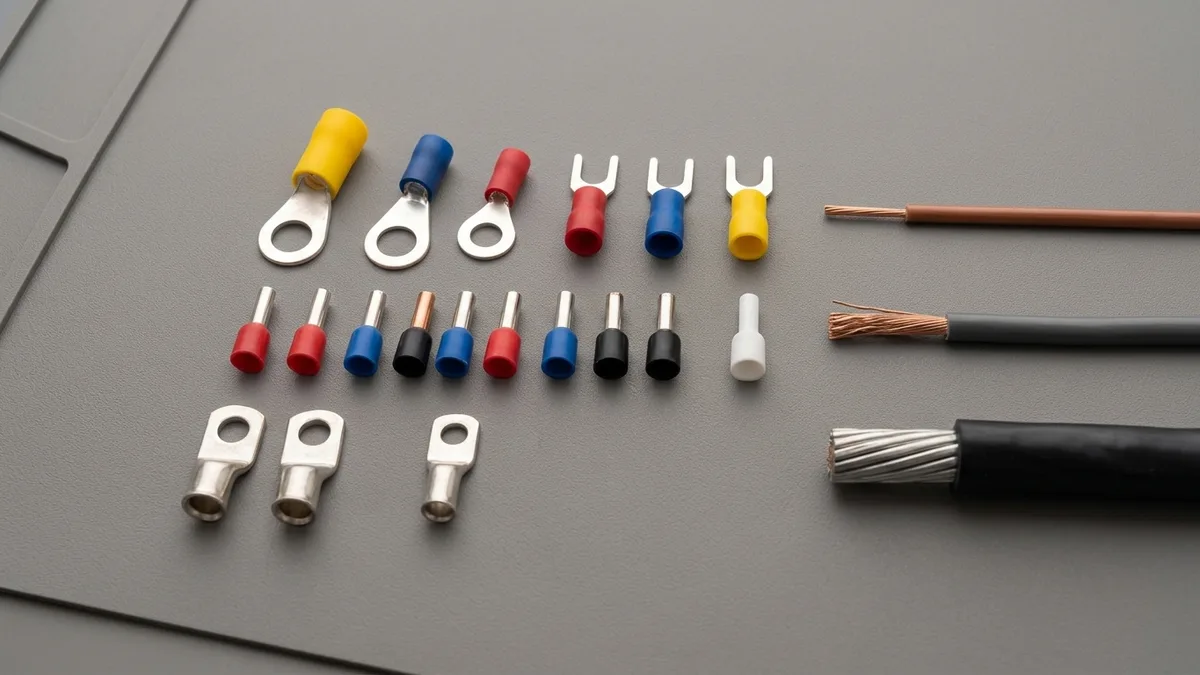

Далее медную часть наконечника подключают так же, как медный кабель: к шине или к силовых клемм ONKA с крышкой под болт. Как отличить медные, алюминиевые и биметаллические наконечники. медь или алюминий: какой материал наконечника.

2. Клемма, допущенная для алюминия

Специальные клеммы и зажимы с маркировкой Al/Cu, часто с контактной пастой внутри. Перед монтажом – проверить диапазон сечений для алюминия и момент затяжки в паспорте.

3. Замена на медь

Для старой внутренней проводки 2,5 мм² – самое правильное решение, особенно если изоляция уже хрупкая, а в коробках есть следы нагрева. Новые линии от щита – медным кабелем, а соединение с медными проводниками в щите – обычными клеммами и медными лужеными наконечниками.

Монтаж алюминиевого соединения: порядок действий

1. Зачистите жилу без надрезов: надрез на алюминии – место будущего взлома.
2. Снимите оксидную пленку щеткой или ножом непосредственно перед монтажом.
3. Сразу нанесите контактную пасту для алюминия – она разрушает остатки оксида при зажиме и не дает новой пленке образоваться.

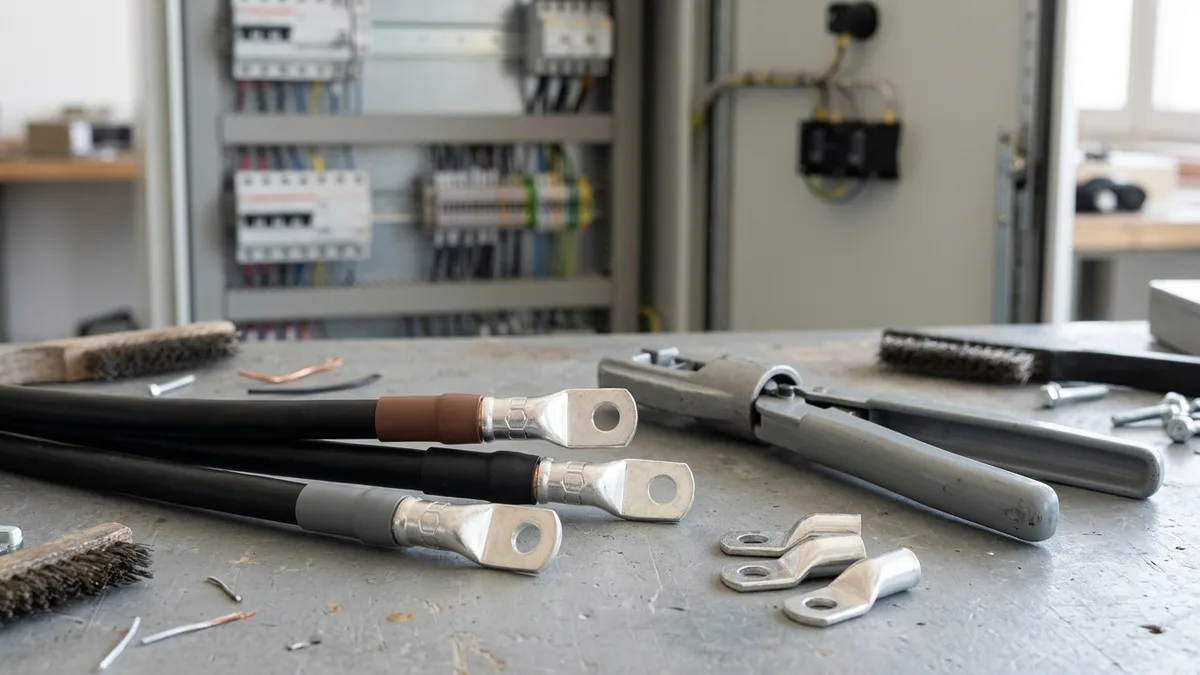

4. Обжмите наконечник прессом с матрицей под алюминиевый наконечник (она отличается от медной) или зажмите в допущенной клемме.
5. Затяните с моментом из паспорта. В болтовых соединениях используйте пружинные (тарелочные) шайбы – они компенсируют ползучесть и держат давление.
6. Проверьте затяжку через несколько недель работы под погрузкой и дальше — во время плановых осмотров.

Чего нельзя делать

• Скручивать алюминий с медью напрямую – гальваническая коррозия, нагрев, классическая причина сгоревших коробок.
• Ставить алюминий в клемму для меди без допуска производителя.
• Обжимать алюминиевый наконечник медной матрицей или плоскогубцами.
• Сгибать жилу туда-сюда При монтаже: алюминий ломается после нескольких перегибов.
• Затягивать «с запасом» сильнее паспорта – металл выдавится, и зажим ослабнет еще быстрее.

Часто задаваемые вопросы

Можно ли соединить алюминиевый и медный провод в клемме?

Только в клемме, допущенной для Al/Cu или через биметаллический наконечник. Прямое соединение в обычной клемме или скручивание нет.

Какое сечение алюминия соответствует медному?

Ориентировочно в 1,6 раза больше: медь 2,5 мм² – алюминий 4 мм², медь 16 мм² – алюминий 25 мм². Точное сечение – по таблицам допустимых токов.

Нужна ли паста, если клемма допущена для алюминия?

Если паста уже есть в клемме – дополнительно не нужна. Если нет – соблюдайте паспорт: большинство производителей ее рекомендуют.

Можно ли продлить алюминиевый провод медным?

Так, если соединение сделано в обозримой коробке и клеммой, допущенной для Al/Cu. Свертка, пайка «на скорую руку» или обычная клемма для меди – нет. Если таких мест много, то выгоднее заменить всю линию на медь.

Как осознать, что алюминиевый контакт греется?

Потемнение изоляции у клеммы, запах, следы оплавления, мерцание света под нагрузкой. Самое надежное – проверка тепловизором под нагрузкой.

Источники

• IEC 61238-1-1 – опрессовываемые соединители для медных и алюминиевых проводников.
• IEC 60947-7-1 — клеммы для медных проводников
• IEC 60228 — медные и алюминиевые жилы кабелей.
