Чи можна підключати два дроти в одну клему: правила та безпечні рішення

Два дроти в одну клему: чому це питання актуальне

Два дроти в одну клему — поширена ситуація під час монтажу електрощитів, розподільчих коробок і підключення модульного обладнання. Її часто застосовують, коли потрібно зробити відгалуження, організувати живлення кількох ліній або акуратно зібрати провідники в умовах обмеженого простору.

Попри зручність, підключення двох провідників під один затискач може бути джерелом ризиків: перегрів контактів, нестабільний контакт, підгоряння клеми, просідання напруги, аварійні відключення. У найгірших випадках — оплавлення ізоляції та пожежонебезпечні ситуації.

Важливо розуміти: можливість встановити два провідники в один контакт залежить не від «звички», а від конструкції клеми, рекомендацій виробника та правильності монтажу. Додатково ознайомтеся з матеріалами: як уникнути перегріву контактів у затискачах та які клеми вибрати для щитового монтажу.

Два дроти в одну клему: коли це дозволено

Підключення двох провідників в одну клему допускається лише тоді, коли це прямо передбачено виробником клеми або апарата. Найчастіше це стосується спеціалізованих клемних блоків і деяких затискачів, розрахованих на певні перерізи та типи жил.

Якщо виробник не допускає подвійне підключення, таке рішення вважається неправильним, навіть якщо «фізично влізло». Орієнтуйтеся на документацію: допустима кількість провідників, діапазон перерізів, типи жил (моноліт/багатодротова), необхідність наконечників, рекомендований момент затягування.

• Дозволено: клеми, у паспорті яких зазначено підключення двох провідників.
• Умовно дозволено: використання спеціальних двопровідних наконечників (типу twin) за умови відповідності клеми.
• Заборонено: «скрутка + затискач», «два різних перерізи» без дозволу виробника, підтискання двох багатодротових жил без гільзування.

Для щитових рішень варто розглядати спеціалізовані клеми, наприклад клеми ONKA, підібрані за струмом, перерізом і конструкцією підключення.

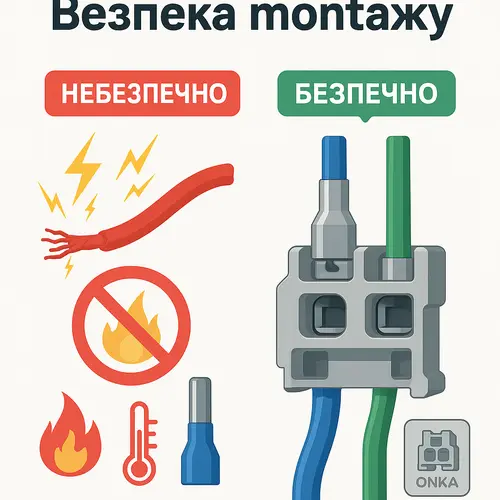

Правила безпечного монтажу, якщо потрібно два дроти в одну клему

Навіть якщо клема підтримує підключення двох провідників, важливо правильно підготувати жили та забезпечити рівномірний притиск. Нерівна геометрія, різний переріз або різний тип жил часто створюють слабке місце в контакті.

Два дроти в одну клему: перевірте документацію та маркування

Почніть з паспорта виробу: у багатьох клем вказано максимальний переріз, кількість провідників, сумісність із багатодротовими жилами та вимогу застосовувати наконечники. Якщо документації немає, краще не ризикувати та перейти на альтернативне рішення (дворівневу клему, перемичку або розподільчий блок).

Вибір провідників: однаковий переріз і тип жили

Оптимально, коли обидва провідники:

• однакового перерізу (або принаймні в межах допустимих комбінацій, зазначених виробником);
• однакового типу (обидва монолітні або обидва багатодротові);
• з однаково підготовленою довжиною зачищення;
• однакового матеріалу (мідь з міддю; при переходах мідь/алюміній потрібні спеціальні рішення).

Наконечники для двох проводів і гільзування

Для багатодротових жил рекомендовано використовувати наконечники (гільзи) відповідного типу. Якщо стоїть завдання завести два провідники в один затискач, застосовуйте двопровідні наконечники (twin), підібрані під сумарний переріз і конкретний інструмент обтиску. Як підібрати переріз за кольором ізоляції, пояснює довідник ізольованих кабельних наконечників.

• Знижують ризик «розпушення» багатодротової жили.
• Забезпечують стабільну площу контакту.
• Спрощують контроль якості монтажу.

Момент затягування та контроль контакту

Надмірне затягування може пошкодити жилу або корпус клеми, а слабке — спричинить нагрів і підгоряння. Використовуйте інструмент і дотримуйтеся рекомендацій виробника щодо моменту затягування (за можливості).

Після монтажу перевірте:

• чи не висмикуються провідники при легкому зусиллі;
• чи немає оголених ділянок за межами клеми;
• чи рівномірно зафіксовані обидва провідники;
• чи не перекошені жили всередині затискача.

Безпечні альтернативи, якщо два дроти в одну клему небажані

У багатьох випадках безпечніше не «підтискати» два провідники в одну клему, а застосувати альтернативні рішення. Вони підвищують надійність, полегшують обслуговування та зменшують ризик перегріву.

Дворівневі клеми

Дворівневі клеми дозволяють підключити два незалежні кола компактно і без компромісів по контакту. Це особливо зручно в щитах з великою кількістю ліній. Підібрати рішення можна в категорії клеми.

Клеми з двома окремими вводами

Деякі моделі клем мають два незалежні затиски в одному корпусі або конструкцію, що передбачає два вводи на один потенціал. У таких випадках підключення двох провідників є штатним режимом роботи клеми.

Перемички, гребінки та розподільчі блоки

Якщо потрібно «роздати» фазу або нуль на кілька ліній, практичніше використати:

• розподільчі блоки (живильні клемники);
• клеми з перемичками;
• гребінчасті шини (за сумісності з апаратурою);
• окрему клемну групу для відгалужень.

Ці рішення зменшують кількість «подвійних» затискань і спрощують діагностику.

Типові помилки та аварійні ситуації при підключенні

Найбільша небезпека виникає тоді, коли два дроти в одну клему встановлюють без розуміння фізики контакту. Слабкий притиск, різні перерізи або багатодротові жили без наконечника можуть створити мікрозазори, через які контакт починає грітися.

Перегрів і підгоряння контакту

Перегрів проявляється потемнінням ізоляції, запахом, пожовтінням пластика клеми або навіть оплавленням. Детальніше про причини та профілактику: як уникнути перегріву контактів у затискачах.

Коротке замикання через «вилазіння» жили

Якщо дріт зачищено надто довго або жилу перекосило при затягуванні, частина провідника може торкнутися сусіднього контакту чи корпусу. Це особливо критично у щитах з високою щільністю монтажу.

Нестабільний контакт і відмови обладнання

Поганий контакт може не одразу «вибити» автомат, але здатен викликати мерехтіння освітлення, просідання напруги, хаотичні помилки чутливої електроніки та передчасний вихід з ладу клеми або апарата.

Два дроти в одну клему: покрокова інструкція підключення

Якщо виробник клеми дозволяє подвійне підключення, виконуйте монтаж послідовно та акуратно. Нижче наведено базовий алгоритм, який можна адаптувати під конкретний тип клеми.

1. Знеструмте лінію та переконайтеся у відсутності напруги індикатором/мультиметром.
2. Підготуйте провідники: рівний зріз, потрібна довжина зачищення без пошкодження жил.
3. Для багатодротових жил встановіть наконечники (у тому числі двопровідні, якщо потрібно).
4. Вставте обидва провідники в клему до упору (без оголених ділянок ззовні).
5. Затягніть затискач з рекомендованим зусиллям.
6. Зробіть контрольне протягування кожного провідника.
7. Після запуску перевірте відсутність нагріву під навантаженням (через певний час роботи).

Якщо у вас перехід між матеріалами або сумніви щодо сумісності жил, перегляньте: як вибрати затискач для мідних і алюмінієвих провідників.

Практичні рекомендації для електрощитів і розподільчих коробок

У щитах вимоги до якості контакту ще вищі: щільність монтажу, тривала робота під навантаженням і обмежена вентиляція підсилюють наслідки помилок. Якщо потрібно рознести живлення на кілька автоматів або груп, частіше виграє схема з клемами та перемичками, а не два дроти в одну клему на одному апараті.

• Для щитів використовуйте клеми, розраховані на відповідний струм і переріз, зокрема клеми ONKA для електрощитів.
• Для відгалужень у коробках обирайте рішення з надійною фіксацією та достатнім об’ємом коробки: розмір розподільчої коробки.
• Плануйте простір під обслуговування: підтягування контактів, заміна ліній, ревізія.

Якісний монтаж і правильний підбір компонентів знижують ризик перегріву та спрощують експлуатацію. Корисний матеріал: якісний монтаж клем.

Висновок: як безпечно реалізувати два дроти в одну клему

Два дроти в одну клему — рішення, яке може бути безпечним лише за умови, що клема або затискач конструктивно та документально дозволяють таке підключення. Ключові фактори надійності: правильний підбір клеми, відповідність перерізів, використання наконечників для багатодротових жил, коректний момент затягування та контроль якості контакту.

Якщо є найменші сумніви, краще застосувати альтернативи: дворівневі клеми, розподільчі блоки, перемички або клеми з двома незалежними вводами. Це часто не тільки безпечніше, а й зручніше під час подальшого обслуговування.

Більше корисних матеріалів знайдете в розділі блог про електромонтаж та статті методи теплового захисту в розподільчих щитках.
