Push-in клеми: технологія швидкого монтажу без інструменту

Push-in клеми — пружинні клеми, у які провідник просто вставляють в отвір до упору: пружина сама відгинається і притискає жилу до струмопровідної шини. Ні викрутки, ні моменту затягування, ні підтягування через пів року. Для щитів автоматики з сотнями однотипних підключень це найшвидший і найбільш повторюваний спосіб монтажу.

Нижче — як влаштований push-in, які провідники можна вставляти напряму, а які — лише з гільзою чи через кнопку, чим він відрізняється від класичного пружинного затиску і де гвинтова клема досі доречніша.

Як працює push-in затиск

Усередині клеми — сталева пружина, яка притискає провідник до мідної шини. Форма пружини така, що жорсткий провідник, вставлений спереду, сам відгинає її і проходить усередину, а витягнути його назад пружина не дає — вона впирається в жилу під кутом.

Звідси три режими роботи:

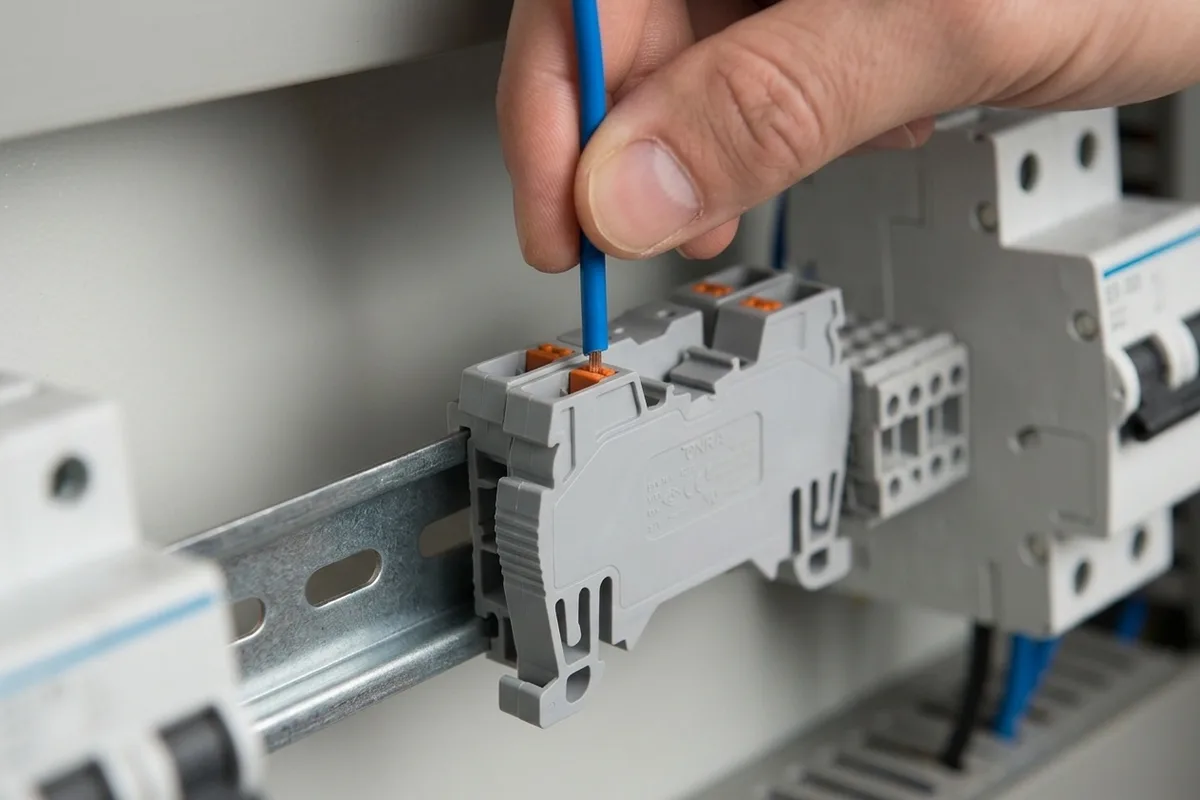

• Вставити жорсткий провідник — просто до упору, без інструмента.
• Вставити гнучкий провідник без гільзи — він не може відігнути пружину сам, тож спочатку натискають кнопку (у клем ONKA вона помаранчева), вставляють жилу і відпускають.
• Вийняти провідник — натиснути кнопку викруткою і витягнути жилу.

Сила притиску задана пружиною, тож вона однакова на кожній клемі незалежно від того, хто збирав щит. Вимоги до випробувань затиску (витягування, нагрів, падіння напруги) — ті самі, що й для гвинтових клем, за IEC 60947-7-1.

Push-in і класичний пружинний затиск: у чому різниця

Обидва типи тримають провідник пружиною і не потребують підтягування. Різниця — у зручності: push-in прибирає зайву операцію там, де провідники жорсткі або з гільзами, а таких у шафах автоматики більшість.

Які провідники підходять

• Однодротяний мідний (клас 1) — вставляється напряму. Найпростіший випадок.
• Багатодротяний (клас 2) — зазвичай теж напряму, якщо жила достатньо жорстка; інакше — через кнопку.
• Гнучкий (клас 5, наприклад ПВ-3, ПуГВ) — з гільзою-наконечником напряму, без гільзи — лише через кнопку. Як вибрати гільзу і коли вона обов’язкова — у статті клеми для багатожильного дроту.
• Алюмінієвий — ні. Клеми ONKA розраховані на мідні провідники.

Переріз провідника має бути в межах діапазону клеми: у товщу жилу пружина не пропустить, а занадто тонка триматиметься слабко.

Push-in клеми ONKA в каталозі

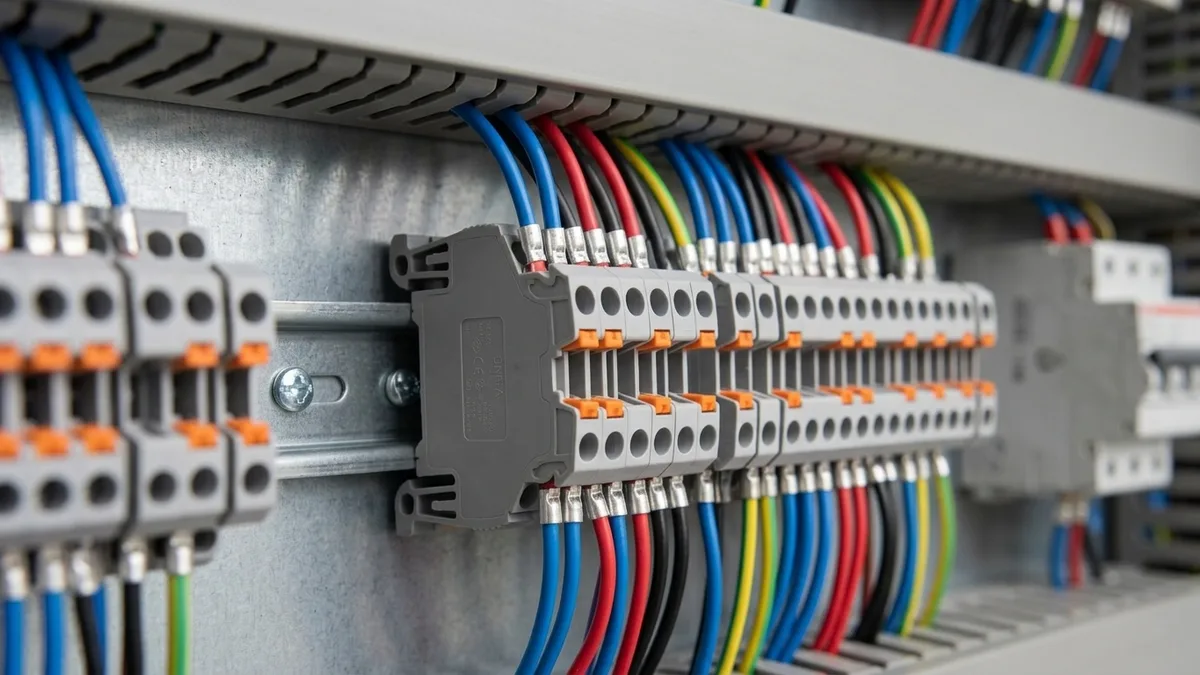

Однорівневі пружинні клеми ONKA — push-in з помаранчевою кнопкою розблокування:

У тому ж виконанні є клеми заземлення, дворівневі й трирівневі клеми та перемички — усе в розділі «Клеми пружинні ONKA».

Push-in чи гвинтова клема

Push-in вигідніша:

• шафи автоматики та серійні щити — багато однотипних підключень 0,5–4 мм²;
• обладнання з вібрацією — пружина не послаблюється, гвинт треба періодично перевіряти;
• щити, які обслуговують люди без динамометричного інструмента.

Гвинтова доречніша:

• великі перерізи — пружинні клеми ONKA є до 10 мм², гвинтові — до 120 мм²;
• провідники з кільцевими чи вилковими наконечниками — їх ставлять під гвинт;
• щити з частою перекомутацією різних провідників під час налагодження.

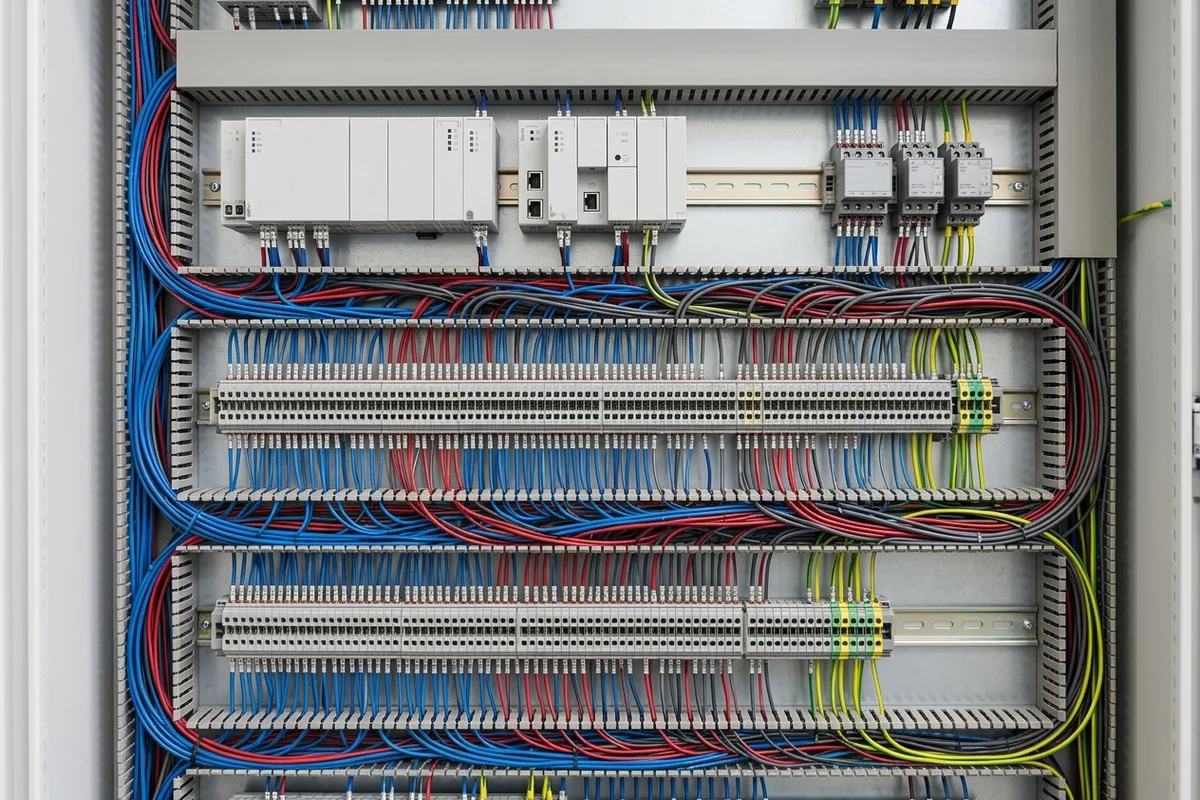

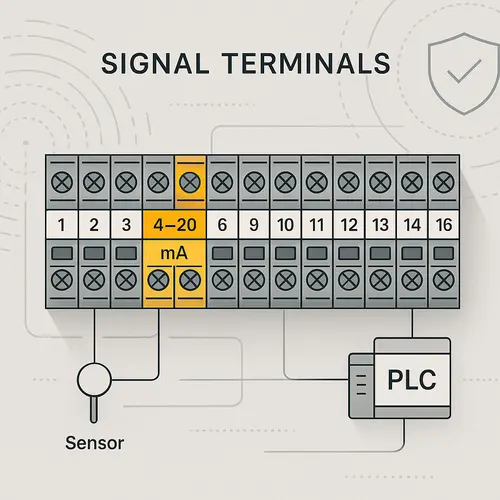

Приклад: шафа з 40 датчиками

Сорок трипровідних датчиків — це 120 провідників на клемах з польового боку і ще стільки ж з боку контролера. На гвинтових клемах кожне з 240 підключень — це взяти викрутку, затягнути з потрібним моментом і не пропустити жодного гвинта; під час планового обслуговування — перевірити затягування знову. На push-in клемах з гільзами на жилах кожне підключення — це вставити до упору і потягнути для перевірки, а підтягувати під час обслуговування нічого. Саме тому в шафах автоматики push-in став стандартом.

Детальне порівняння за вібрацією, обслуговуванням і типами провідників — у статті гвинтові чи пружинні клеми.

Як правильно підключати і від’єднувати

1. Зачистіть жилу на довжину, вказану на клемі або в паспорті. Закоротка зачистка — пружина притисне ізоляцію; задовга — оголена мідь стирчить з клеми.
2. На гнучкий провідник обтисніть гільзу кліщами, а не плоскогубцями: гільза має бути рівною, без «крилець», інакше вона не пройде в отвір.
3. Вставте провідник прямо, без перекосу, до упору.
4. Перевірте легким потягуванням: жила не повинна виходити.

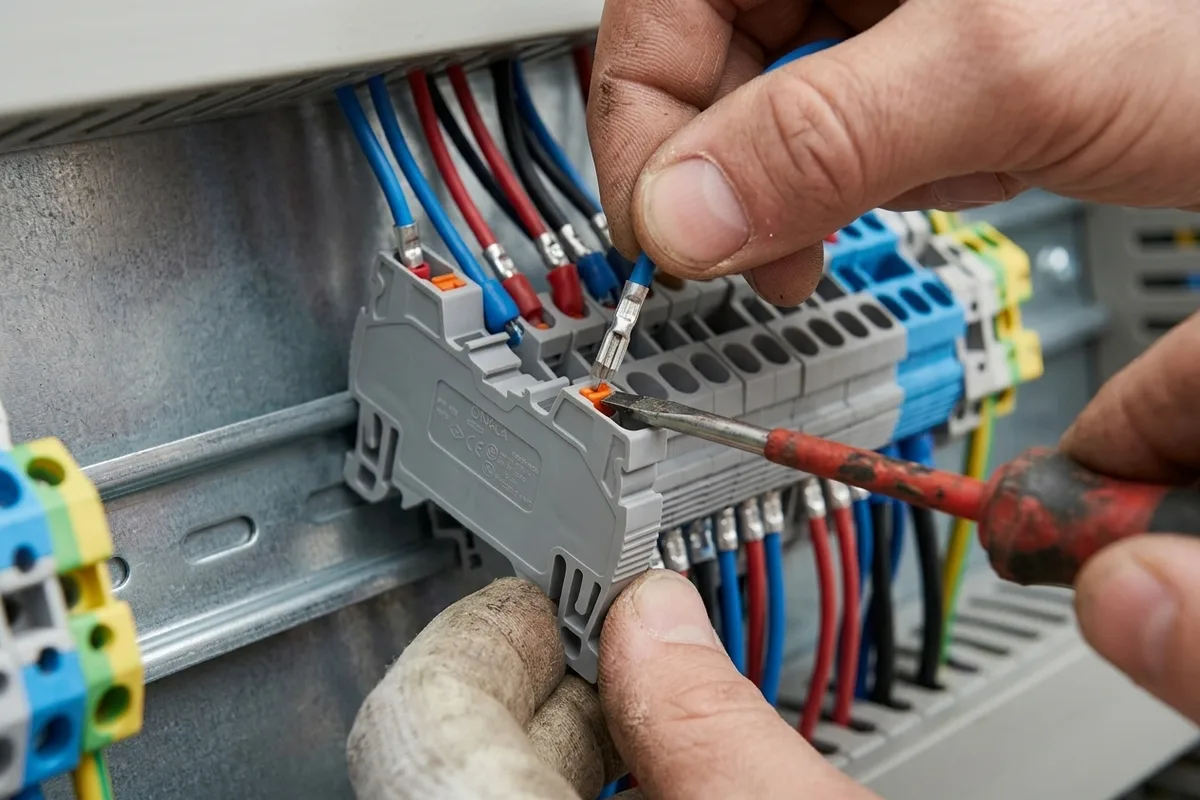

5. Щоб вийняти — натисніть кнопку плоскою викруткою відповідного розміру, витягніть провідник, відпустіть кнопку. Не тягніть жилу без кнопки: пошкодите і провідник, і пружину.

Роботи в щиті — лише на знеструмленому обладнанні.

Типові помилки

• Гнучкий провідник без гільзи «запхнули» без кнопки — частина дротинок загнулася і не потрапила під пружину.
• Гільза обтиснута плоскогубцями — сплющена, не входить або входить з перекосом.
• Два провідники в один отвір — push-in розрахований на один провідник; для двох використовують гільзу НШВІ-2 або перемичку.
• Провідник більшого перерізу, ніж розрахована клема, — пружина перевантажена, контакт нестабільний.
• Викрутка завелика для кнопки — пошкоджений корпус клеми.

Часті запитання

Чи надійний push-in для силових кіл?

Так, у межах номінального перерізу і струму клеми: затиск проходить ті самі випробування, що й гвинтовий. Для перерізів понад 10 мм² у каталозі використовують гвинтові клеми.

Чи можна повторно використовувати push-in клему?

Так, провідник можна виймати і вставляти знову через кнопку. Перед повторним підключенням оновіть зачистку або гільзу, якщо кінець жили пошкоджений.

Як дізнатися потрібну довжину зачистки?

Її вказують у паспорті клеми, на сторінці товару або на корпусі. Якщо використовуєте гільзи, довжина металевої частини гільзи має відповідати цій довжині: тоді пружина тисне на метал, а не на манжету.

Чи потрібна гільза на однодротяний провідник?

Ні. Гільзи ставлять лише на гнучкі багатодротяні жили.

Чи можна вставити провідник з кільцевим наконечником?

Ні. У push-in вставляють лише жилу або гільзу; кільцеві та вилкові наконечники — для гвинтових затисків.

Джерела

• IEC 60947-7-1 — клеми для мідних провідників
• IEC 60228 — класи жил провідників (1, 2, 5, 6)
