У шафах керування металообробними центрами, поршневими компресорами та на рухомому складі правильно підібрані вібростійкі клеми запобігають аварійним зупинкам і вигорянню контактних груп. Звичайне гвинтове з’єднання під дією постійних коливань поступово втрачає силу притиску, що призводить до локального нагріву або обриву сигналу датчика. Щоб забезпечити надійність вузла, недостатньо просто купити клеми з каталогу — необхідно комплексно поєднати пружинну фіксацію провідника, нероз’ємне опресування наконечників та механічне розвантаження кабелю.

Як вібрація руйнує контакт у щитах верстатів, компресорів і транспорту

Механіка руйнування електричного контакту в умовах динамічних навантажень складається з кількох одночасних процесів. Перший — це релаксація напружень та холодна текучість міді: під тиском гвинта м’який метал жили поступово деформується, зменшуючись в об’ємі. Якщо у вузлі відсутній пружний елемент, здатний компенсувати цю усадку, площа реального плями контакту скорочується.

Другий фактор — високочастотний резонанс, який викликає мікрозміщення провідника відносно токоведучої шини (амплітудою в одиниці мікрометрів). Це явище запускає фретинг-корозію: захисний шар металу стирається, мідь миттєво окиснюється на повітрі, а тверді оксиди діють як абразив і діелектрик. У результаті перехідний опір зростає в рази без видимого відкручування гвинта.

Для оцінки працездатності компонентів застосовують два базові нормативи:

• IEC 60068-2-6 — випробування синусоїдальною вібрацією в діапазоні частот 5–150 Гц при прискоренні до 50 м/с² (характерно для промислових верстатів, насосних і вентиляційних установок).
• IEC 61373 — жорсткий залізничний і транспортний стандарт, що моделює випадкові широкосмугові вібрації та багаторазові ударні навантаження у трьох осях.

У силових колах компресорів ослаблення затискача викликає іскріння, оплавлення поліамідного корпусу та міжфазне коротке замикання. У слабкострумових лініях автоматики (зокрема, в аналогових петлях 4–20 мА або колах енкодерів ЧПК) мікророзриви контакту тривалістю в мілісекунди спричиняють брязкіт сигналів, збої контролера та брак деталі під час обробки.

Гвинтові проти пружинних клем (Push-in) в умовах вібрації

Головна інженерна відповідь на динамічні навантаження — перехід на технологію постійного пружинного підтиску. Сучасні пружинні клеми ONKA серії OPK використовують V-подібну або кліткову пружину з високолегованої нержавіючої сталі. Вона притискає провідник до мідної лудженої шини із зусиллям, яке залежить лише від перерізу вставленої жили, а не від людського фактора чи крутного моменту викрутки.

Навіть коли мідна жила дає усадку внаслідок температурних циклів і вібрації, пружина автоматично дотискає її, зберігаючи газонепроникність плями контакту. У каталозі «Сіті Електрика» однорівневі пружинні клеми від вібрації представлені в широкому діапазоні перерізів (артикули 1020027, 1020044, 1020037, 1020015). Для щільного монтажу сигнальних ліній у щитах верстатів доцільно застосовувати дворівневі моделі (арт. 1020379, 1020450) та трирівневі пружинні клеми ONKA (арт. 1020155, 1020174).

Конструктивні особливості серії ONKA OPK для важких режимів експлуатації включають:

• Подвійну фіксуючу пружину у силових клемах перерізом 16 та 35 мм², що гарантує рівномірний притиск масивного кабелю.
• Закритий симетричний корпус із первинного поліаміду PA6.6, який не потребує встановлення торцевих заглушок і захищає струмоведучу шину від металевого пилу в цеху.
• Діагональну геометрію вставних перемичок (арт. 1060101–1060115), яка забезпечує 4 незалежні точки контакту на кожен полюс і виключає випадання шунта при трясці.

Гвинтові клеми ONKA серії MRK допускається встановлювати у вібронавантажених шафах лише за умови, що вони мають сталеву рухому клітку (ліфтовий механізм). При затягуванні гвинта деформується сам корпус затискної клітки, який працює як жорстка пружинна шайба і блокує самовідкручування різьби. Проте такі вузли все одно вимагають періодичної протяжки динамометричним інструментом згідно з регламентом ППР.

Вибір кабельних наконечників для вібронавантажених вузлів

Надійність клемного з’єднання на 50% визначається підготовкою кінця кабелю. У верстатобудуванні та транспорті монтаж ведеться гнучким багатодротовим проводом класу 5 (ПВ-3, H07V-K). Якщо затиснути оголений пучок тонких дротів безпосередньо під гвинт, крайні волоски перерізаються, а при вібрації жила розповзається.

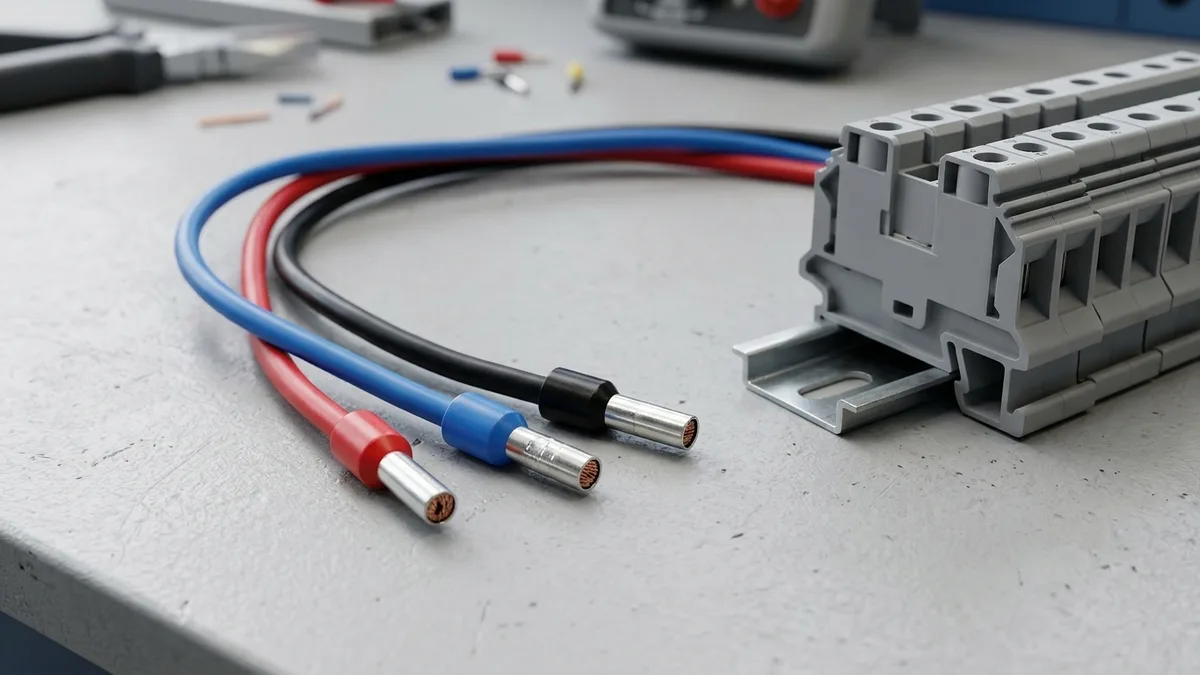

Для підключення гнучкого проводу в пружинні або кліткові клеми обов’язково використовують трубчасті ізольовані наконечники-гільзи (НШВІ). При цьому манжета ізоляції виконує роль демпфера: вона підтримує провід у місці виходу з металевої гільзи, захищаючи мідні дроти від усталосного зламу при вигині та резонансі. Таблиця кольорів і перерізів — у статті про ізольовані кабельні наконечники.

При підключенні до апаратів із відкритими гвинтовими або шпильковими затискачами (пускачі, автомати, шини заземлення) вибір стоїть між двома типами фурнітури:

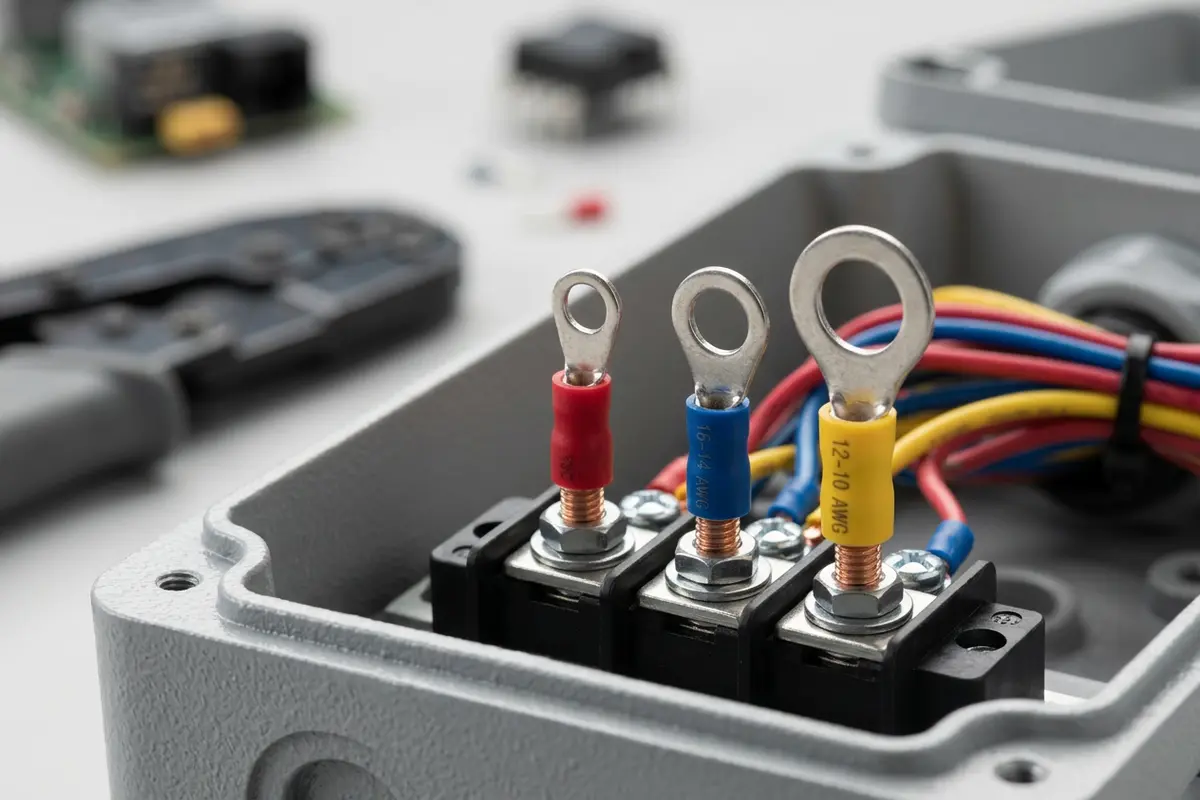

• Кільцеві наконечники (НКИ) — єдиний допустимий варіант для відповідальних кіл за стандартами транспортного та верстатного монтажу. Навіть якщо гайка чи гвинт послабляться на кілька обертів через екстремальну вібрацію, закрите кільце фізично не дасть кабелю вислизнути зі шпильки. Для монтажу керуючих і силових кіл застосовують кабельні наконечники кільцеві з ізоляцією L&S TERMICO з лудженої міді (артикули 50231, 50241, 50251 для малих перерізів та 502425, 502825, 5021025 для перерізів до 2,5–6 мм²).
• Вилочні наконечники (НВИ) — зручні для швидкого монтажу без повного викручування гвинта, але категорично не рекомендуються в зонах ударних навантажень і тряски, оскільки ослаблення притиску одразу призводить до випадання вилки.

Для силових кабелів перерізом від 10 мм² і вище використовують мідні лужені наконечники під опресування. Щоб отримати монолітне з’єднання, здатне протистояти вібрації та нагріву, обтискання виконують гідравлічним або механічним пресом із шестигранною (гексагональною) матрицею. На відміну від точкового вдавлення, шестигранник рівномірно стискає гільзу з усіх боків, витісняючи повітря між дротами. Детальніше про правила роботи з прес-кліщами читайте у статті про типові помилки обтискання кабельних наконечників.

Таблиця порівняння клем і наконечників за стійкістю до вібрації

Для швидкого підбору комплектуючих на етапі проєктування щита ми звели характеристики основних типів контактних з’єднань у порівняльну таблицю.

Оптимальна практика для комбінованих шаф керування — використовувати силові шпилькові або кліткові затискачі з кільцевими та опресованими наконечниками на вводі живлення, а всі ланцюги керування, сигналізації та заземлення (PE-клеми арт. 1020834, 1020835) переводити на пружинні серії OPK.

Механічний захист монтажу: стопори на DIN-рейку та розвантаження кабелю

Навіть найнадійніші вібростійкі клеми не врятують лінію, якщо сам клемний ряд рухається по монтажній панелі або на провід діє вага незакріпленого кабельного джгута. Під дією низькочастотної вібрації пластикові засувки клем поступово сковзають уздовж профілю DIN-рейки. Це призводить до натягу перемичок, перекосу корпусів і виривання проводів.

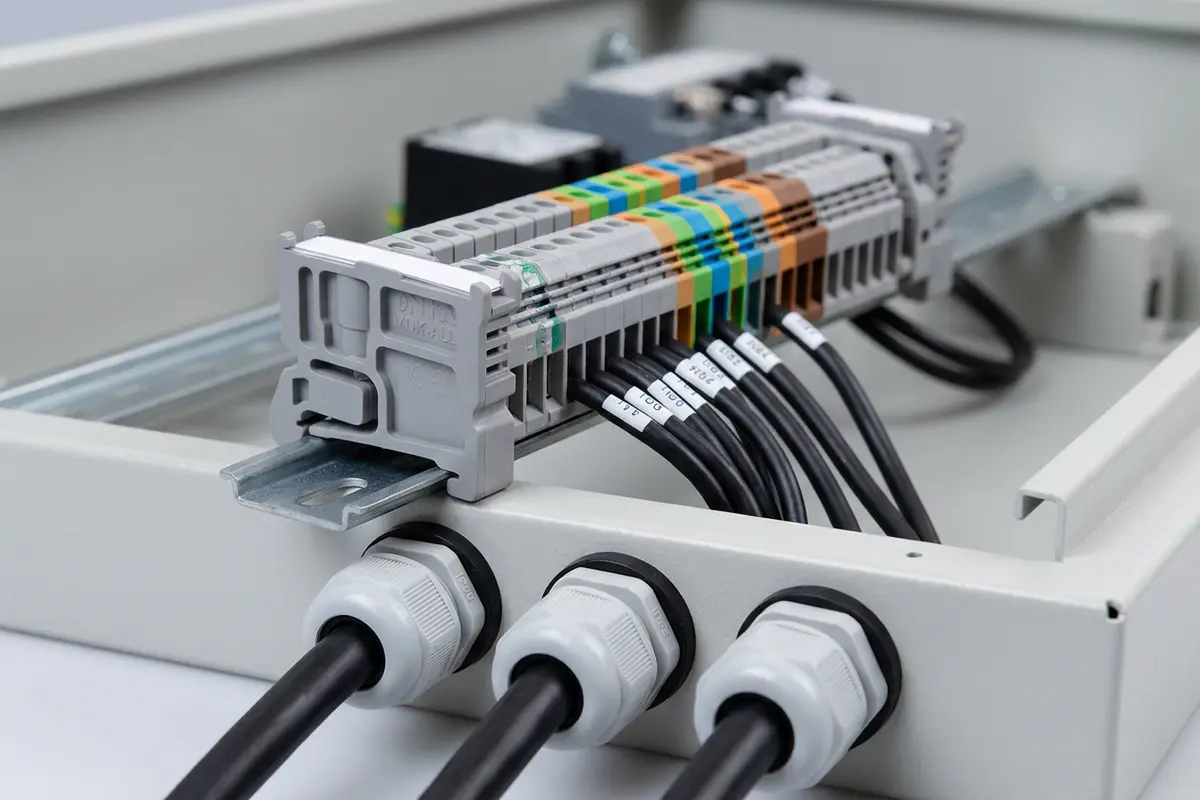

Щоб заблокувати осьове зміщення, по краях кожної клемної збірки встановлюють фіксатори на DIN-рейку ONKA (стопори). У залежності від навантаження обирають поліамідні безгвинтові стопори для швидкого монтажу (арт. 1060014), посилені гвинтові моделі (арт. 1060002, 1060024) або повністю металеві фіксатори (арт. 1060005), які жорстко врізаються в профіль рейки і утримують важкі силові блоки та автомати при вертикальному або похилому розташуванні шафи.

Другий обов’язковий рубіж захисту — механічне розвантаження кабелю від натягу та кручення згідно зі стандартом EN 62444:

• На вході в корпус щита встановлюють герметичні кабельні вводи М12–М40х1,5 IP68 ONKA (артикули 1110075–1110080 у сірому та 1110122–1110127 у чорному виконанні). Цанговий затискач сальника з неопреновим ущільнювачем намертво охоплює зовнішню оболонку кабелю, гасячи зовнішню вібрацію ще до входу в шафу.

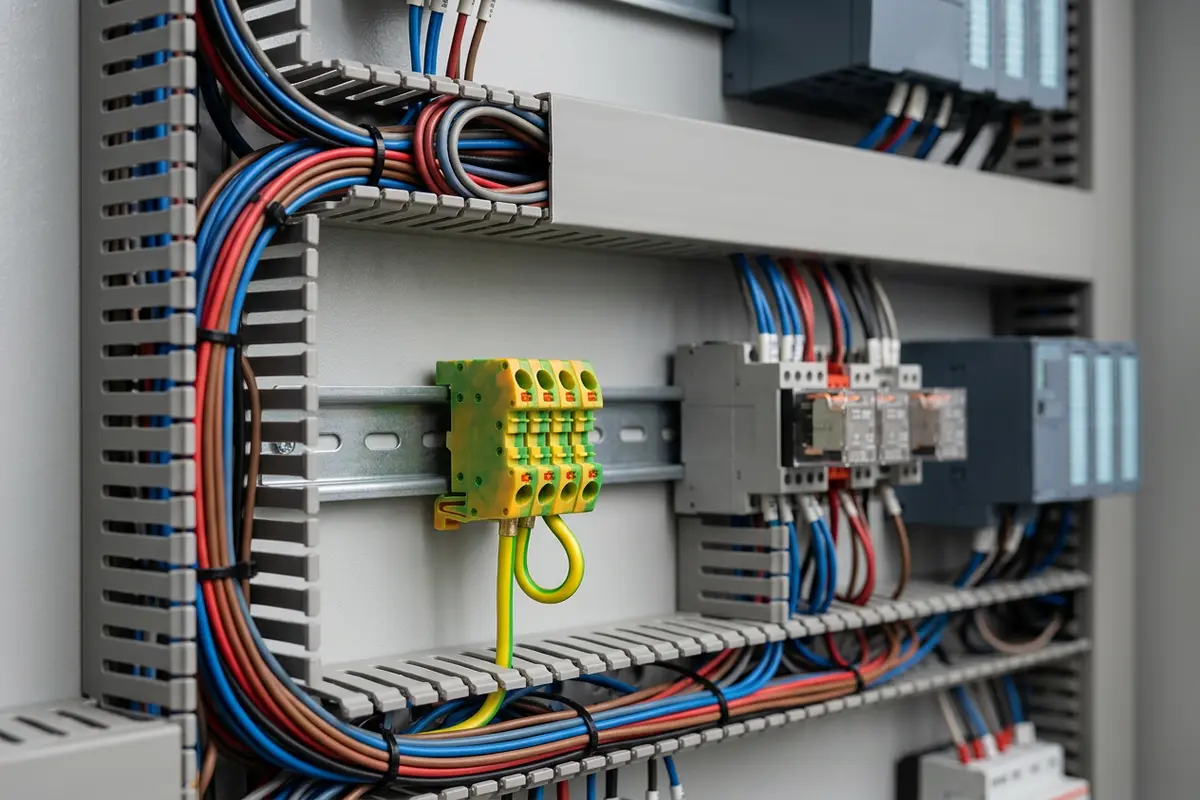

• Всередині щита проводи укладають у перфоровані кабель-канали із кришкою, що не дає жилам входити в резонанс на довгих прольотах.
• Важкі силові кабелі додатково фіксують стяжками або скобами до монтажної панелі на відстані 100–150 мм до входу в клему, щоб маса міді не висіла на контактному затискачі.

Рекомендації для збирачів щитів: верстати, компресори та транспорт

При проєктуванні та збиранні електрощитів для специфічних галузей варто дотримуватися профільних вимог стандартів (зокрема IEC 60204-1 для електрообладнання машин і механізмів).

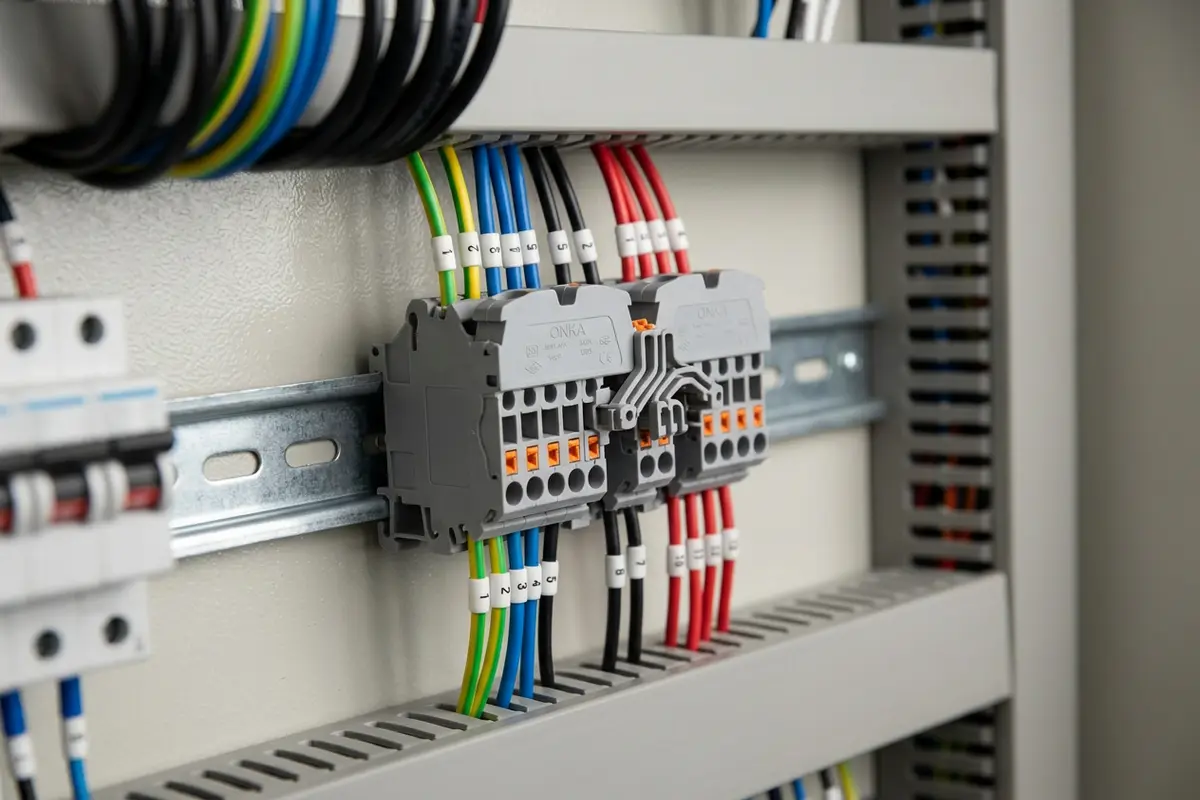

Верстати з ЧПК, преси та обробні центри. Головна проблема тут — поєднання постійної вібрації з високою щільністю проводів від десятків кінцевиків, індуктивних датчиків і сервоприводів. Використовуйте багатоярусні клеми для верстатів ONKA OPK: вони економлять до 50% місця на DIN-рейці і дозволяють розвести живлення та сигнал датчика в межах одного корпусу. Для швидкої заміни виносних вузлів без демонтажу окремих жил зручно застосовувати прохідні роз’ємні колодки або перевірені на вібрацію затискачі з надійною фіксацією.

Компресорні станції, насоси та вентиляція. Найбільше навантаження припадає на момент прямого пуску електродвигуна, коли виникає одночасно механічний ривок агрегату та електродинамічний удар пускового струму (5–7 номіналів). Силові ланцюги тут виконують виключно мідними луженими або кільцевими наконечниками під болт із пружинною шайбою (гровером), а перед входом кабелю в клемну коробку двигуна обов’язково формують компенсаційну петлю.

Рухомий склад і спецтехніка. Крім ударних навантажень за IEC 61373, обладнання працює в умовах різких перепадів температур і конденсату. Корпуси клем ONKA з поліаміду PA6.6 зберігають еластичність і діелектричну міцність у широкому температурному діапазоні та не підтримують горіння (клас UL94 V-2 / V-0). Перед здачею щита проведіть ревізію: перевірте наявність стопорів на краях кожної рейки, затяжку цанг сальників IP68 та надійність защіпки маркувальних табличок ONKA у пазах клем.

Часті запитання

Чи можна підключати багатожильний провід у пружинні клеми ONKA OPK без наконечника?

Технологія пружинного затискача технічно дозволяє фіксувати оголений багатодротовий провід (при натисканні викруткою на привідний отвір). Однак в умовах сильної вібрації на верстатах і транспорті ми рекомендуємо обтискати гнучку жилу трубчастим наконечником НШВІ: його пластикова манжета захищає провід від переламування на вході в клему, а металева гільза дозволяє монтувати провід простою вставкою (Push-in) без інструменту.

Чому в щитах компресорів і верстатів заборонено лудити кінці проводів паяльником замість опресування?

Припій (олово-свинець) має високу холодну текучість: під тиском гвинта чи пружини він швидко деформується, контакт слабшає, починається іскріння і припій виплавляється. Крім того, на межі затікання припою під ізоляцію багатожильний провід стає крихким і відламується від вібрації за лічені тижні.

Які стопори на DIN-рейку краще вибрати для важких силових клем і вертикального монтажу?

Для утримання габаритних клемних блоків, пускачів або при вертикальному розташуванні DIN-рейки у вібронавантаженій шафі слід встановлювати металеві фіксатори ONKA (арт. 1060005) або широкі поліамідні стопори з гвинтовим затискачем (арт. 1060002). Безгвинтові пластикові фіксатори доцільно використовувати лише для легких рядів сигнальних клем у горизонтальному положенні.

Як захистити перемички між клемами від випадання під час тряски?

Використовуйте штатні ізольовані перемички ONKA до пружинних клем (серія 1060101–1060115). На відміну від саморобних дротяних шунтів, вони встановлюються у виділений центральний канал клеми по діагоналі та фіксуються за рахунок чотирьох точок пружного контакту на кожній клемі, що повністю виключає їх самовільне висмикування.
