Клеми для датчиків і сигнальних кіл 4–20 мА: як підібрати та організувати ряд

Клеми 4–20 мА — це не якийсь окремий тип клем, а правильно зібраний клемний ряд для аналогових датчиків: тиску, рівня, температури, витрати. Сам струмовий сигнал стійкий до завад і довгих ліній, але в клемнику його легко зіпсувати: переплутати полярність, зробити «плаваючий» контакт, не передбачити, як виміряти струм без від’єднання датчика.

Нижче — як працює петля 4–20 мА, скільки клем потрібно на датчик кожного типу, як розкласти ряд на 16 каналів і які клеми ONKA для цього підходять.

Як працює струмова петля 4–20 мА

Датчик передає виміряне значення силою струму: 4 мА — початок шкали (0 %), 20 мА — кінець (100 %). Діапазон описаний у стандарті IEC 60381-1. Струм однаковий у всіх точках петлі, тому опір проводів і клем на точність не впливає, поки джерелу живлення вистачає напруги.

Головна перевага — «живий нуль». Нульове значення — це 4 мА, а не 0, тож обрив лінії (0 мА) не сплутати з нульовим тиском чи рівнем. За рекомендацією NAMUR NE 43 значення нижче 3,8 мА або вище 20,5 мА контролер вважає ознакою несправності (докладніше).

Чи впливає клема на точність

Перехідний опір справної клеми — тисячні частки ома, а допустиме навантаження петлі — сотні омів. Приклад: живлення 24 В, датчику для роботи потрібно щонайменше 12 В, тоді на проводи, клеми і вхід контролера залишається (24 − 12) / 0,02 А = 600 Ом. Тож для 4–20 мА важливий не опір клеми, а стабільність контакту: «плаваючий» затиск дає стрибки показів і хибні аварії обриву.

Скільки клем потрібно на датчик

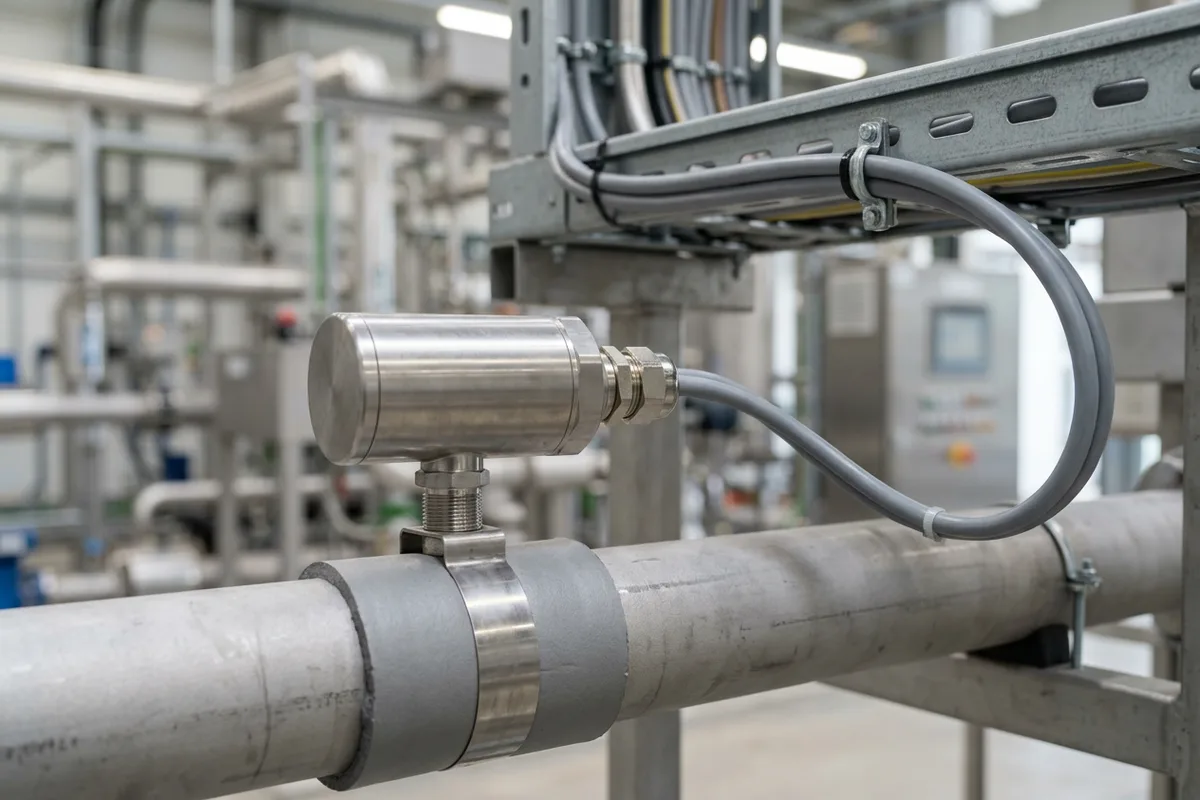

Найпоширеніші в КВПіА — двопровідні датчики: вони беруть живлення прямо з петлі. Конфігурації та артикули багаторівневих клем — у статті про дворівневі та трирівневі клеми.

Які клеми потрібні в ряду для аналогових сигналів

• Пружинні (push-in) прохідні — основа ряду. Провідники 0,5–1,5 мм² з гільзами, сотні однакових підключень, вібростійкість без підтягування. Розділ — «Клеми пружинні ONKA».

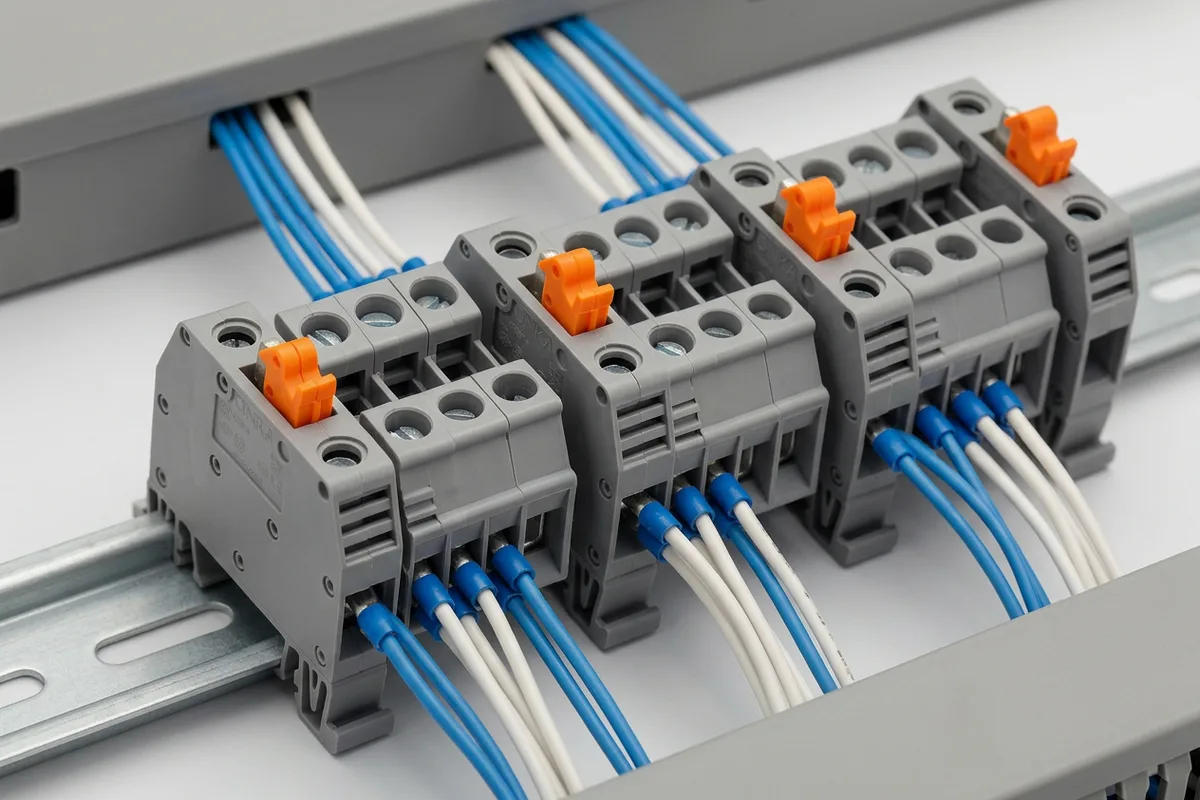

• Клеми з розмикачем (1010577, 2,5 мм²) — у сигнальному провіднику кожного каналу. Дозволяють виміряти струм петлі міліамперметром без від’єднання проводів і відокремити польовий кабель для перевірки ізоляції. Як це робиться — у статті про клеми з розмикачем.
• Клема з тримачем запобіжника на живленні групи датчиків (наприклад, 1010268 з LED-індикацією 24 В) — коротке замикання в кабелі одного датчика не вимкне весь блок живлення.
• Перемички — роздача +24 В і 0 В на клеми всіх каналів без дротяних петель.

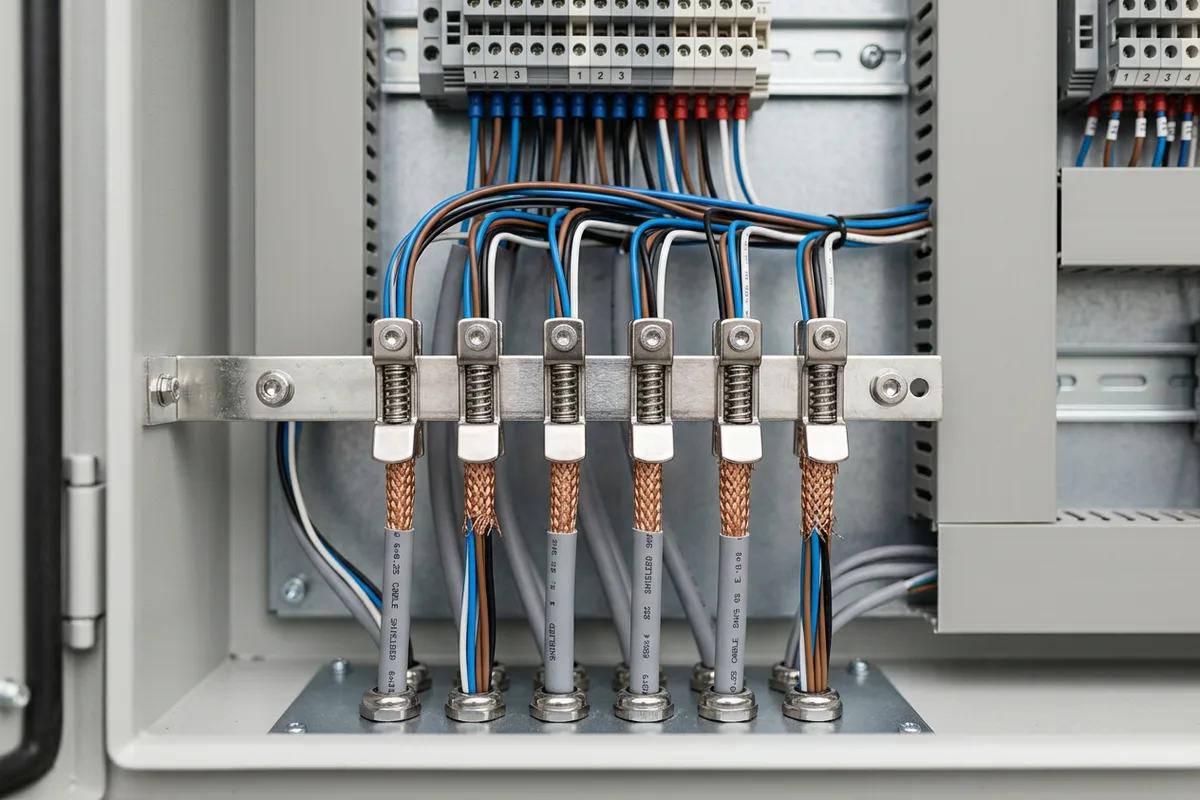

• Клеми або шина для екранів — окрема група для екранів кабелів.

Приклад: клемний ряд на 16 двопровідних датчиків

Варіант для аналогового модуля на 16 входів з окремим блоком живлення 24 В. Кожен канал займає дві клеми, усі «+24 В» об’єднані перемичкою, живлення групи — через клему із запобіжником.

Перемичка на 20 полюсів з’єднує «+24 В» усіх каналів (позиції .1) одним рухом; як підібрати перемичку і куди подавати живлення в групу — у статті про перемички для клем. Якщо місця на рейці мало, пару «+24 В / сигнал» кожного каналу можна поставити на одну дворівневу клему, але тоді розмикач у сигнальному колі втрачається.

Розміщення і завади

• Окремо від силових кіл. Аналоговий клемний ряд — на окремій рейці або щонайменше окремою групою, відділеною фіксаторами; кабелі — в окремому кабель-каналі, не паралельно силовим лініям частотних перетворювачів.
• Екран — з одного боку. Зазвичай екран кабелю заземлюють лише з боку щита, щоб через нього не тек струм вирівнювання між землями об’єкта. Політику заземлення екранів визначає проєкт — головне, щоб вона була однакова для всіх каналів.
• Скручена пара. «+» і сигнал одного датчика — в одному кабелі, жили якого скручені між собою; не розводьте їх по різних кабелях.
• Резерв. Залиште 10–20 % вільних позицій: аналогових датчиків на об’єкті з часом стає більше.

Маркування і документація

• Номер клеми — як у схемі: X2:5.2 однозначно вказує ряд, канал і роль клеми.
• Біля групи — підпис з позиціями датчиків (PT-101, LT-205), а не лише номерами входів.
• Маркування кабелю на обох кінцях збігається з маркуванням клеми.
• У документації для кожного каналу: позиція датчика, діапазон (наприклад, 0–10 бар = 4–20 мА), тип датчика (2/3/4-провідний), клеми, вхід модуля, де заземлено екран.

Ця таблиця економить години під час пусконалагодження: щоб перевірити канал, достатньо підняти ніж розмикача і порівняти струм із розрахунковим — 12 мА для середини шкали.

Часті запитання

Чи потрібні спеціальні клеми для 4–20 мА?

Ні. Підходять звичайні прохідні клеми відповідного перерізу. Спеціальними можна вважати лише клеми з розмикачем для вимірювань і клеми із запобіжником для живлення датчиків.

Гвинтові чи пружинні?

Для сигнальних кіл зручніші пружинні push-in: тонкі провідники з гільзами, багато однакових підключень, без підтягування під час обслуговування.

Який переріз провідника брати?

Зазвичай 0,5–1,5 мм² — визначається кабелем датчика і довжиною лінії. Клеми беруть на 1,5 або 2,5 мм².

Як швидко перевірити, чи живий датчик?

Підняти ніж клеми з розмикачем, підключивши міліамперметр до обох її половин: 4–20 мА — датчик працює; близько 0 мА — обрив; понад 20,5 мА — несправність або перевантаження шкали.
