Гвинтові чи пружинні клеми — питання, яке збирачі щитів вирішують на кожному проєкті. Обидва типи надійні, обидва відповідають одному стандарту, але поводяться по-різному під вібрацією, при нагріві й під час обслуговування. Розберемо, як працює кожен затиск, де він виграє і як обрати тип клем для промислового щита без зайвих витрат.
Як працює гвинтовий і пружинний затиск

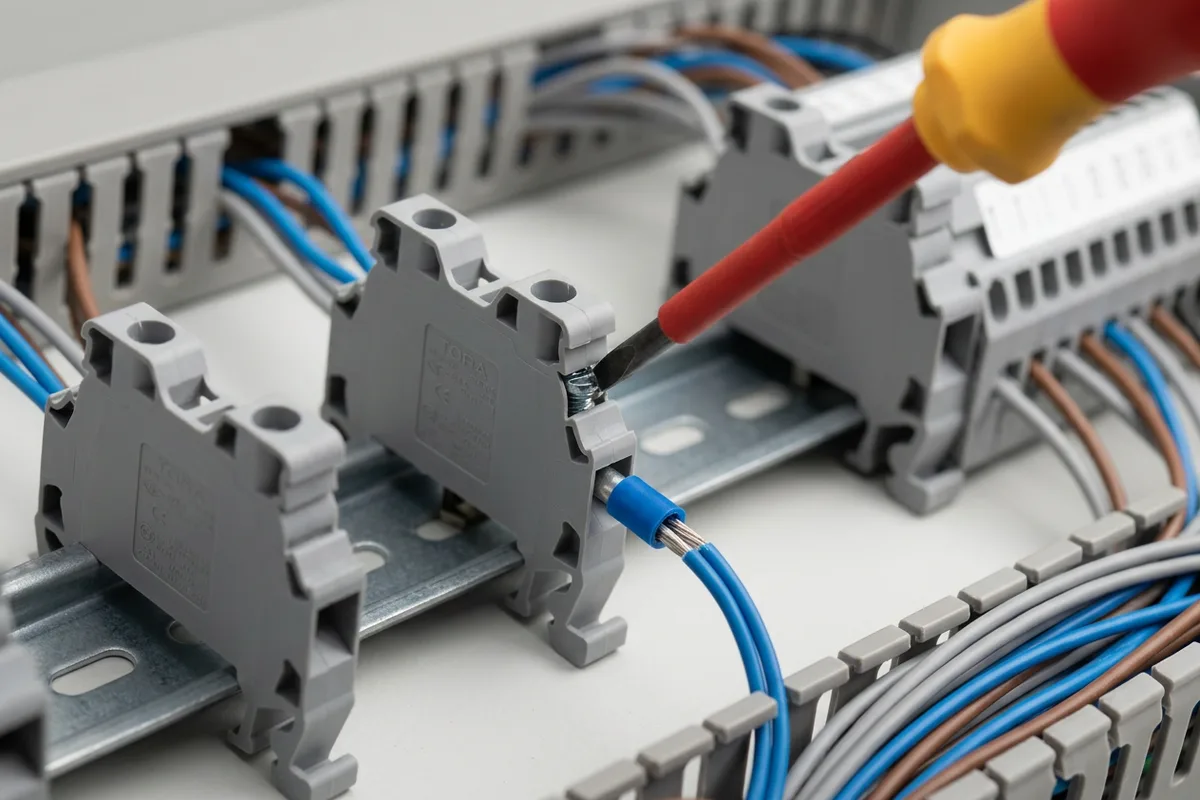

Гвинтова клема притискає жилу металевою кліттю або пластиною, яку стягує гвинт. Сила притиску задається моментом затягування: чим точніше його витримано, тим стабільніший контакт. Якщо гвинт недотягнути — перехідний опір зростає і контакт гріється. Якщо перетягнути — жила деформується або зрізається різьба.
Пружинна клема тримає жилу сталевою пружиною, яка постійно тисне на провідник. Сила притиску закладена конструкцією і не залежить від монтажника. Провід заводять, відкривши затиск плоскою викруткою, а одножильний провід або жилу з наконечником у push-in виконаннях — просто вставляють.
Обидва типи описує стандарт IEC 60947-7-1: він стосується клем з гвинтовими і безгвинтовими затискачами для мідних провідників і задає однакові вимоги до випробувань. Тобто «пружинна гірша за гвинтову» або навпаки — питання не якості, а умов застосування.
Поведінка під вібрацією і тепловими циклами
Тут різниця найпомітніша. Під час роботи щита контакт нагрівається і охолоджується, метал розширюється і стискається. На верстатах, компресорах, насосах і транспорті додається постійна вібрація.
- Гвинтовий затиск з часом може ослабнути: мідь «осідає» під гвинтом, а вібрація поступово відкручує його. Тому гвинтові клеми потребують періодичної протяжки.
- Пружинний затиск сам компенсує усадку жили і теплове розширення: пружина продовжує тиснути з тим самим зусиллям. Протяжка не потрібна в принципі.
Для щитів на обладнанні з вібрацією пружинні клеми — практично стандарт. Для стаціонарних розподільчих щитів у нормальних умовах обидва типи працюють десятиліттями, якщо гвинти затягнуті правильно — таблиця значень є в статті про момент затягування гвинтових клем.
Які провідники підходять
| Провідник | Гвинтова клема | Пружинна клема |
|---|---|---|
| Одножильний (жорсткий) | так | так |
| Багатодротовий з трубчастим наконечником | так, рекомендовано | так, рекомендовано |
| Гнучкий без наконечника | небажано: гвинт розпушує й перерізає дротинки | допустимо, якщо дозволяє виробник; затиск відкривають викруткою |
| Великі перерізи (16 мм² і більше) | основний варіант | обмежено асортиментом |
| Два провідники в одному затиску | лише якщо дозволяє виробник | як правило, не допускається — використовують дворівневі клеми або перемички |

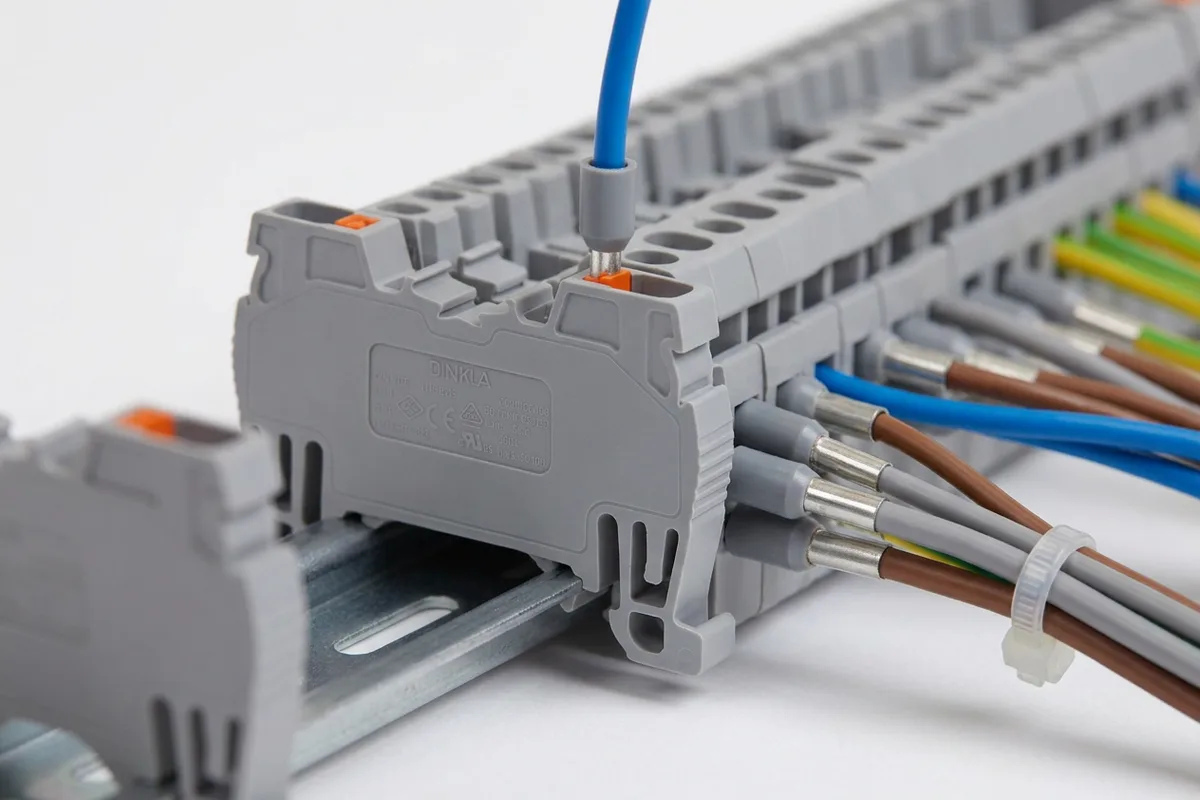

Для гнучкого проводу в будь-якому затиску надійніше використовувати трубчасті наконечники НШВІ: жила не розпушується, а затиск обтискає її рівномірно.
Монтаж і обслуговування: де економія часу
Пружинні клеми монтуються швидше: не треба тримати момент і перевіряти кожен гвинт. У шафах автоматики з сотнями кіл керування це помітна економія годин. Окремий плюс — повторюваність: результат не залежить від втоми чи досвіду монтажника.
Гвинтові клеми звичніші, і їх легко перевірити динамометричною викруткою. Але під час планового обслуговування щита кожну гвинтову клему потрібно протягнути, а пружинну — лише оглянути. За кілька років експлуатації різниця у витратах часу на сервіс стає суттєвою.
Детальніше про технологію швидкого монтажу без інструменту — у статті про push-in клеми.
Асортимент ONKA: що є в кожному типі
| Тип | Перерізи в каталозі | Приклади артикулів (сірі) | Варіанти |
|---|---|---|---|
| Гвинтові однорівневі | 1,5–120 мм² | 1010002 (1,5), 1010012 (2,5), 1010032 (6), 1010072 (35) | сірі, сині, червоні, чорні, жовті, зелені, коричневі; дво- і трирівневі; заземлення 2,5–35 мм² |
| Пружинні однорівневі | 1,5–10 мм² | 1020002 (1,5), 1020013 (2,5), 1020024 (4), 1020044 (10) | сірі, сині, червоні, чорні, жовті, зелені; дво- і трирівневі; заземлення 1,5–10 мм² |
Для обох типів є свої перемички, фіксатори і маркування. Аксесуари однієї серії між типами не взаємозамінні: перемичка для гвинтових клем не стане в пружинну. Весь вибір пружинних клем — у категорії клеми пружинні ONKA, гвинтових — однорівневі гвинтові клеми ONKA.
Що обрати: рішення за сферою застосування
| Задача | Рекомендація |
|---|---|
| Ввід і силові лінії від 16 мм² | гвинтові |
| Розподільчі щити будівель, стаціонарні умови | гвинтові або пружинні — за звичкою бригади і бюджетом |

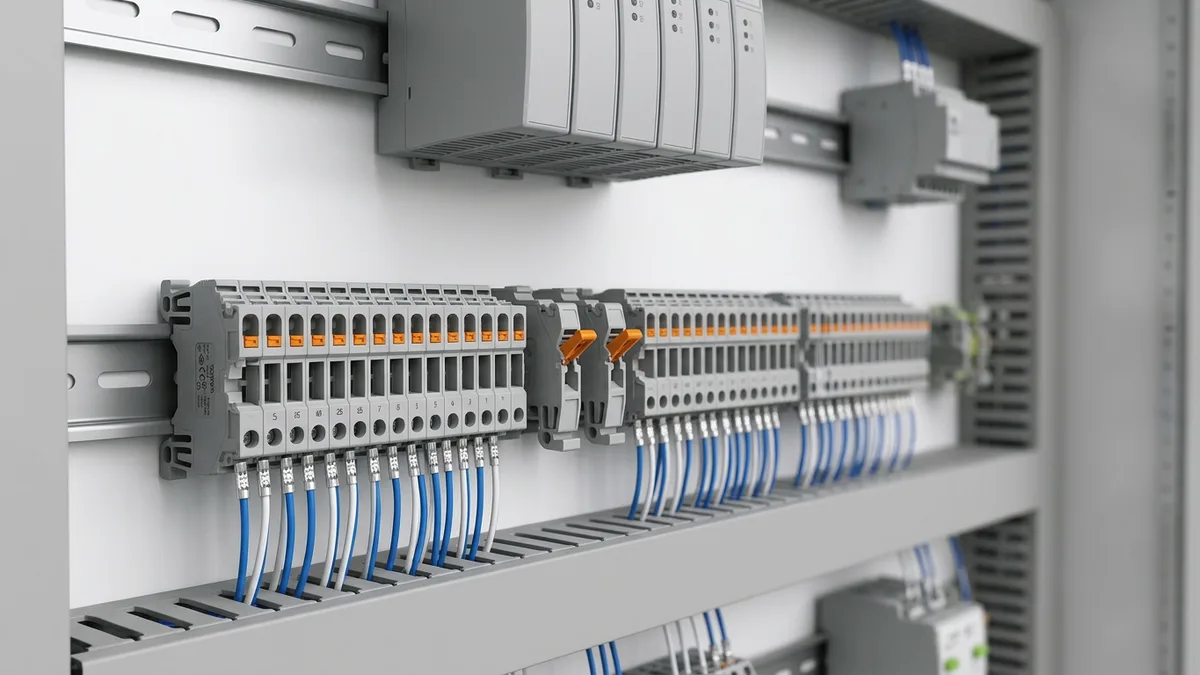

| Шафи автоматики, кола керування і датчиків | пружинні |

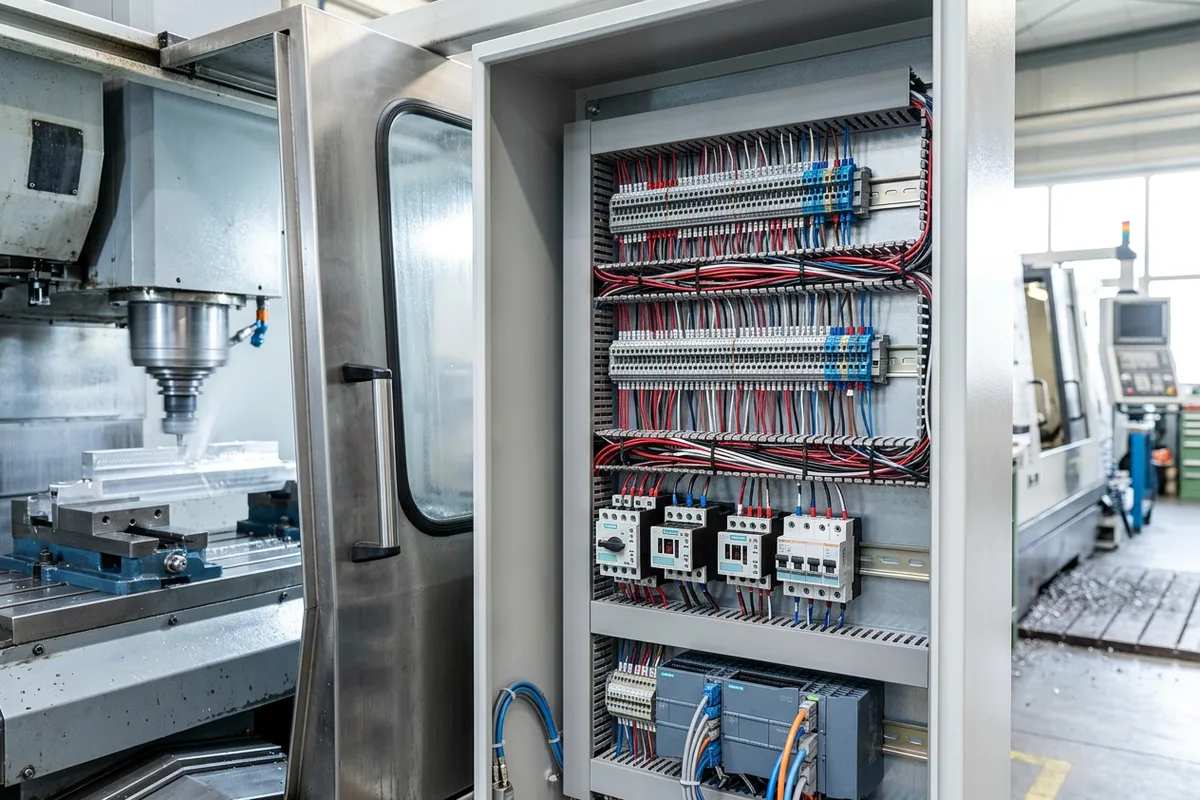

| Верстати, компресори, насоси, транспорт | пружинні |
| Щити, які рідко обслуговують (віддалені об’єкти) | пружинні |
| Серійне виробництво щитів | пружинні — швидший і повторюваний монтаж |

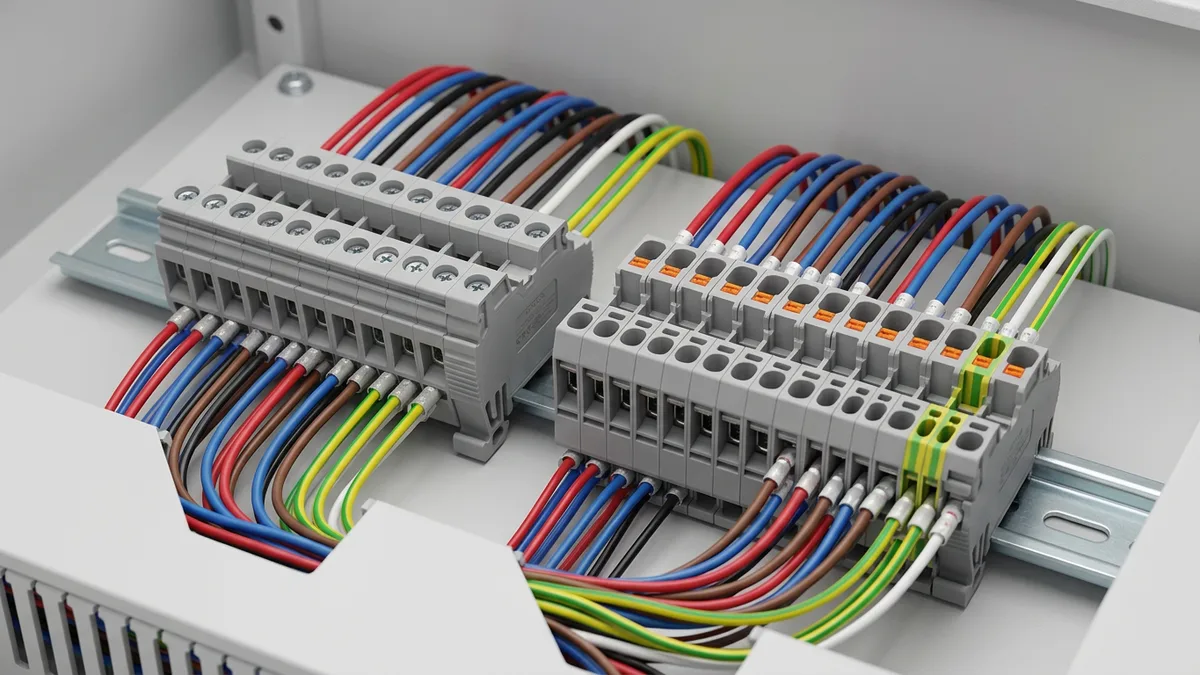

На практиці багато щитів поєднують обидва типи: силова частина на гвинтових клемах великого перерізу, кола керування — на пружинних. Загальний порядок вибору клем описано в статті про клеми для щитового монтажу.
Часті запитання
Чи надійніша гвинтова клема за пружинну?
Ні, обидва типи відповідають одному стандарту IEC 60947-7-1. Гвинтова надійна за умови правильного моменту затягування і періодичної протяжки, пружинна — без них.
Чи можна ставити гвинтові і пружинні клеми в одному ряду?
Можна, але перемички і торцеві елементи в них різні. Зручніше групувати типи окремими блоками на рейці.
Чи потрібен наконечник для пружинної клеми?
Для одножильного проводу — ні. Для гнучкого багатодротового — бажано: наконечник полегшує заведення і стабілізує контакт.
Чому пружинні клеми не випускають на великі перерізи?
Для товстих жил потрібне велике зусилля притиску. Для них простіше і дешевше застосовувати гвинтові або силові клеми.
Джерела
Товари за темою статті
- Клеми пружинні ONKA

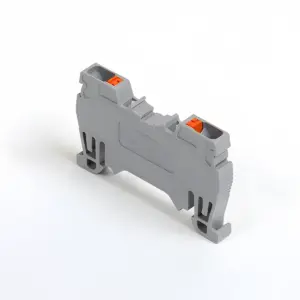

Однорівневі пружинні клеми
Ціновий діапазон: від 29,12 ₴ до 87,36 ₴ Оберіть опції Цей товар має кілька варіантів. Параметри можна вибрати на сторінці товару - Клеми гвинтові ONKA
Фіксатори на DIN-рейку
Ціновий діапазон: від 20,80 ₴ до 38,48 ₴ Оберіть опції Цей товар має кілька варіантів. Параметри можна вибрати на сторінці товару - Клеми пружинні ONKA
Дворівневі пружинні клеми
Ціновий діапазон: від 83,20 ₴ до 181,48 ₴ Оберіть опції Цей товар має кілька варіантів. Параметри можна вибрати на сторінці товару - Клеми пружинні ONKA

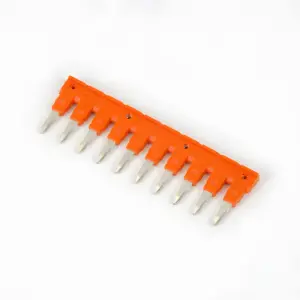

Перемички до пружинних клем
