Клеми для багатожильного дроту: коли потрібна гільза-наконечник, а коли ні

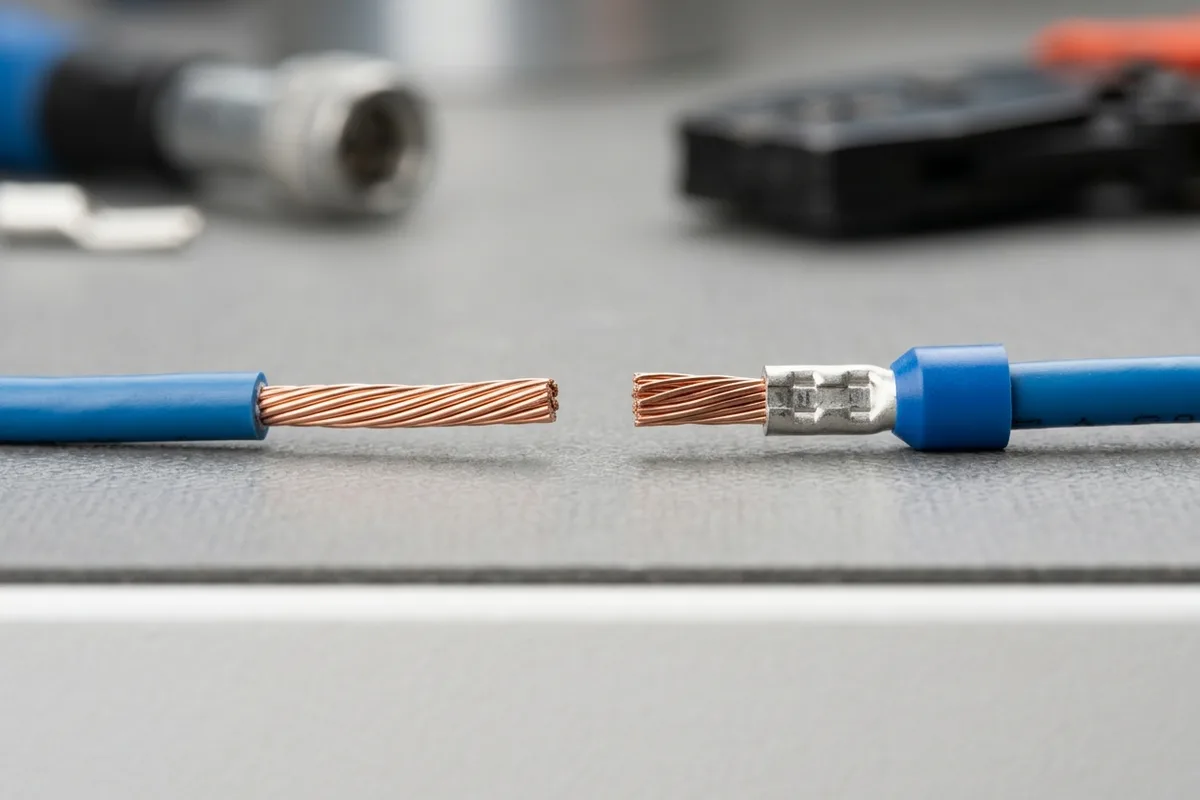

Клеми для багатожильного дроту — це ті самі гвинтові та пружинні клеми, але гнучкий провідник вимагає підготовки. Він складається з десятків тонких дротинок: під гвинтом вони розпушуються, частина виходить за край пластини, а в пружинну клему без гільзи такий провідник просто не вставити. Вирішує це гільза-наконечник (НШВІ) — мідна трубка, обтиснута на кінці жили, яка перетворює пучок дротинок на один щільний штир.

Розберемо, коли гільза обов’язкова, коли без неї можна обійтися, як підібрати її за перерізом і довжиною і як правильно обтиснути.

Які бувають жили: класи 1, 2, 5, 6

Стандарт IEC 60228 ділить мідні жили на класи за гнучкістю:

«Багатожильний дріт» у побуті — це майже завжди клас 5. Саме з ним і виникають проблеми в клемах.

Коли гільза потрібна, а коли ні

Гільза також обов’язкова на практиці там, де провідник часто перепідключають (стенди, налагодження), і в щитах з вібрацією: обтиснутий штир не «сідає» з часом так, як пучок вільних дротинок.

Ніколи не лудіть кінець гнучкого проводу припоєм замість гільзи для гвинтової клеми: олово під гвинтом поступово «тече», затиск слабне, контакт гріється.

Що відбувається в клемі без гільзи

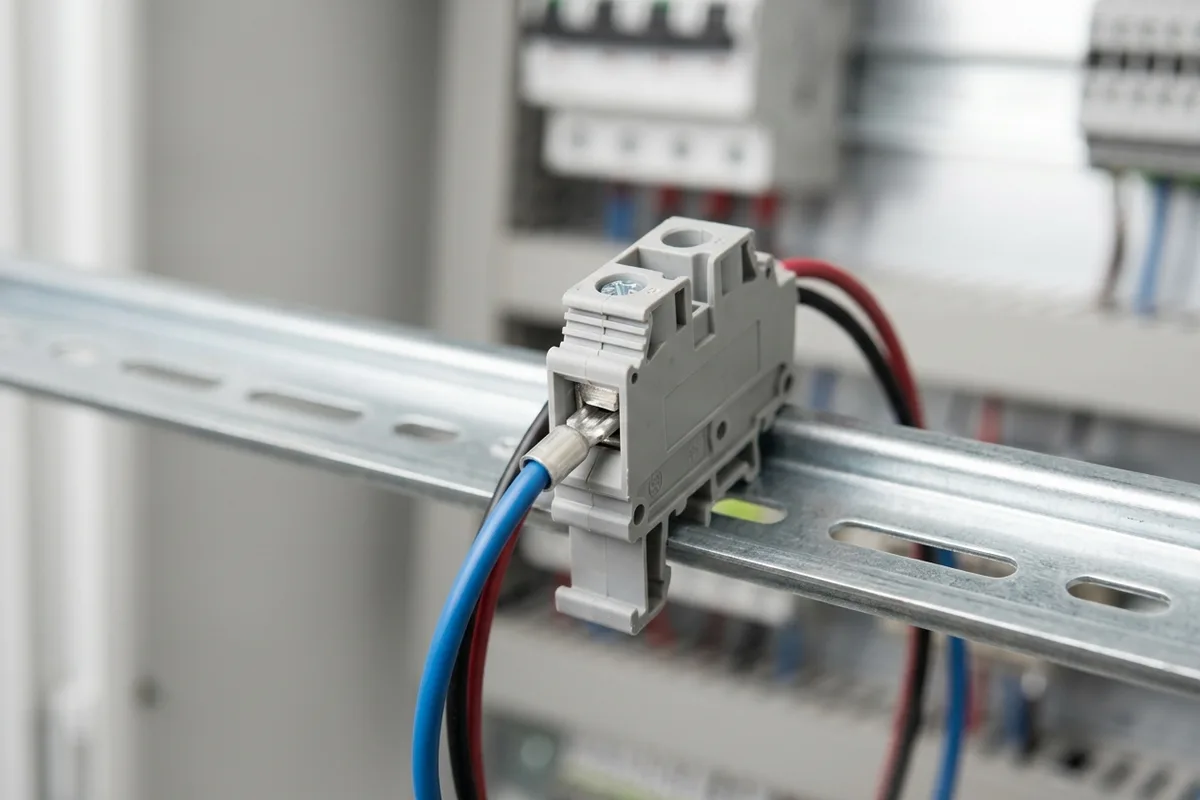

Гвинтова клема

• частина дротинок під час затягування виходить з-під притискної пластини — робочий переріз контакту менший, ніж переріз проводу;
• гвинт перерізає крайні дротинки;
• пучок осідає з часом — затиск слабне, перехідний опір росте, з’єднання гріється;
• дротинки, що стирчать з клеми, можуть торкнутися сусідньої.

Пружинна (push-in) клема

Гнучка жила без гільзи не відгинає пружину сама — її треба вставляти, натиснувши кнопку. Якщо «запхнути» силою, кілька дротинок загинаються назад і не потрапляють під пружину. Тому для push-in гільза — це насамперед швидкість і гарантія, що в затиску вся жила. Як працює такий затиск — у статті про push-in клеми.

Як підібрати гільзу НШВІ

За перерізом

Гільза має відповідати перерізу проводу: велика — жила бовтається всередині й погано обтискається, мала — не всі дротинки заходять. У каталозі є ізольовані трубчасті наконечники L&S TERMICO від 0,25 до 95 мм². Колір манжети в них залежить від перерізу:

Кольори в різних виробників відрізняються — орієнтуйтеся на переріз, вказаний на упаковці, а не лише на колір.

За довжиною

Металева частина гільзи має бути не коротшою за глибину затиску клеми, щоб пластина або пружина тиснула на гільзу, а не на ізоляційну манжету. Для клем 1,5–2,5 мм² зазвичай підходять гільзи 8–10 мм; довші (12–18 мм) потрібні для глибоких затисків і силових клем. Точну довжину зачистки клеми дивіться в її паспорті.

Для двох провідників

Якщо в одну клему треба завести два гнучкі провідники, обтискайте їх разом у подвійну гільзу НШВІ-2. Два провідники в одній звичайній гільзі або дві гільзи під одним гвинтом — типова причина нагріву.

Як обтиснути гільзу: порядок дій

1. Зачистіть жилу на довжину металевої частини гільзи, не підрізаючи дротинки.
2. Скрутіть дротинки легким поворотом, щоб жодна не відігнулася.
3. Вставте жилу в гільзу до упору ізоляції в манжету. Кінці дротинок мають дійти до краю металевої частини або вийти на 0,5–1 мм.
4. Обтисніть кліщами для гільз (квадратний або трапецієподібний профіль). Плоскогубці не підходять — вони сплющують гільзу, і вона не входить у клему або тримається лише по двох гранях.
5. Перевірте: гільза рівна, без «крилець», провід не висмикується рукою.

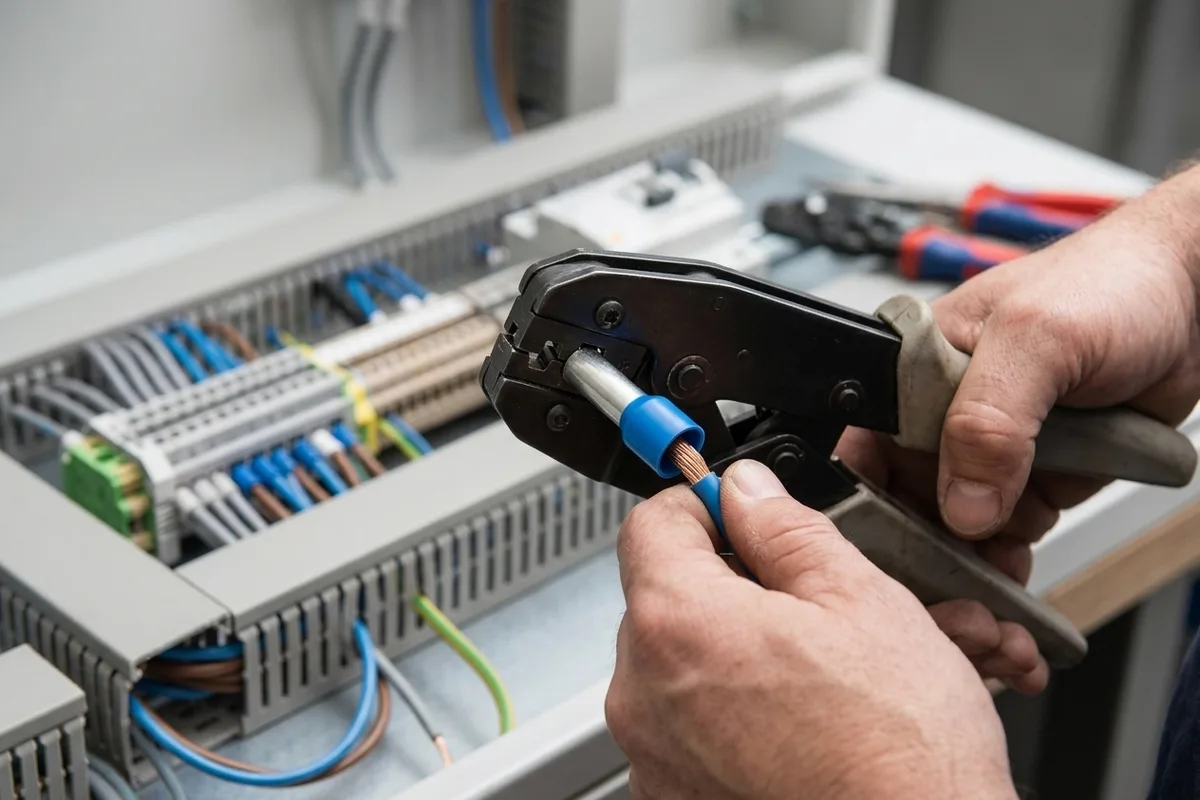

Яким інструментом обтискати

Для гільз потрібні спеціальні кліщі, а не універсальний обтискач для кільцевих наконечників. Зручніші кліщі з храповим механізмом: вони не відкриваються, доки обтиснення не завершене повністю, тому результат не залежить від сили руки. Самоналаштовувані кліщі охоплюють діапазон приблизно від 0,25 до 6–10 мм² без перемикання гнізд; для 16 мм² і більше беруть окремий інструмент. Після обтиснення гільза має квадратний або трапецієподібний переріз і рівно входить у затиск клеми.

Типові помилки

• Гільза більшого перерізу «на всяк випадок» — обтиснення слабке, жила провертається.
• Частину дротинок обрізали, щоб жила влізла в малу гільзу, — робочий переріз зменшився.
• Металева частина коротша за затиск — пластина тисне на пластикову манжету.
• Дві гільзи під один гвинт або два проводи в одну звичайну гільзу.
• Луджений припоєм кінець у гвинтовій клемі.

Порівняння гвинтових і пружинних клем за роботою з різними провідниками — у статті гвинтові чи пружинні клеми; самі клеми — у розділі «Клеми пружинні ONKA».

Часті запитання

Чи можна підключити ПВС без гільзи в гвинтову клему?

Технічно можна, але контакт буде гіршим і менш стабільним, ніж з гільзою. Для щитів і розподільчих коробок ставте гільзу — це кілька секунд роботи і копійки вартості.

Чи потрібна гільза на одножильний провід?

Ні. Однодротяна жила (клас 1) затискається напряму і в гвинтових, і в push-in клемах.

Ізольована чи неізольована гільза?

У щитах зручніша ізольована: манжета прикриває місце, де закінчується ізоляція проводу, і полегшує введення в клему, а колір показує переріз.

Чи можна обтиснути гільзу двічі?

Ні. Якщо обтиснення невдале — відріжте гільзу, зачистіть жилу заново і поставте нову.

Джерела

• IEC 60228 — жили ізольованих кабелів, класи гнучкості
• IEC 60947-7-1 — клеми для мідних провідників
