Клема з тримачем запобіжника: захист вторинних кіл автоматики

Клеми з тримачем запобіжника — це компактне та ефективне рішення для захисту вторинних кіл автоматизації. Вони поєднують клемне підключення та плавкий запобіжник в одному модулі, що спрощує монтаж у щиті, полегшує обслуговування та підвищує надійність роботи датчиків, котушок і ланцюгів керування.

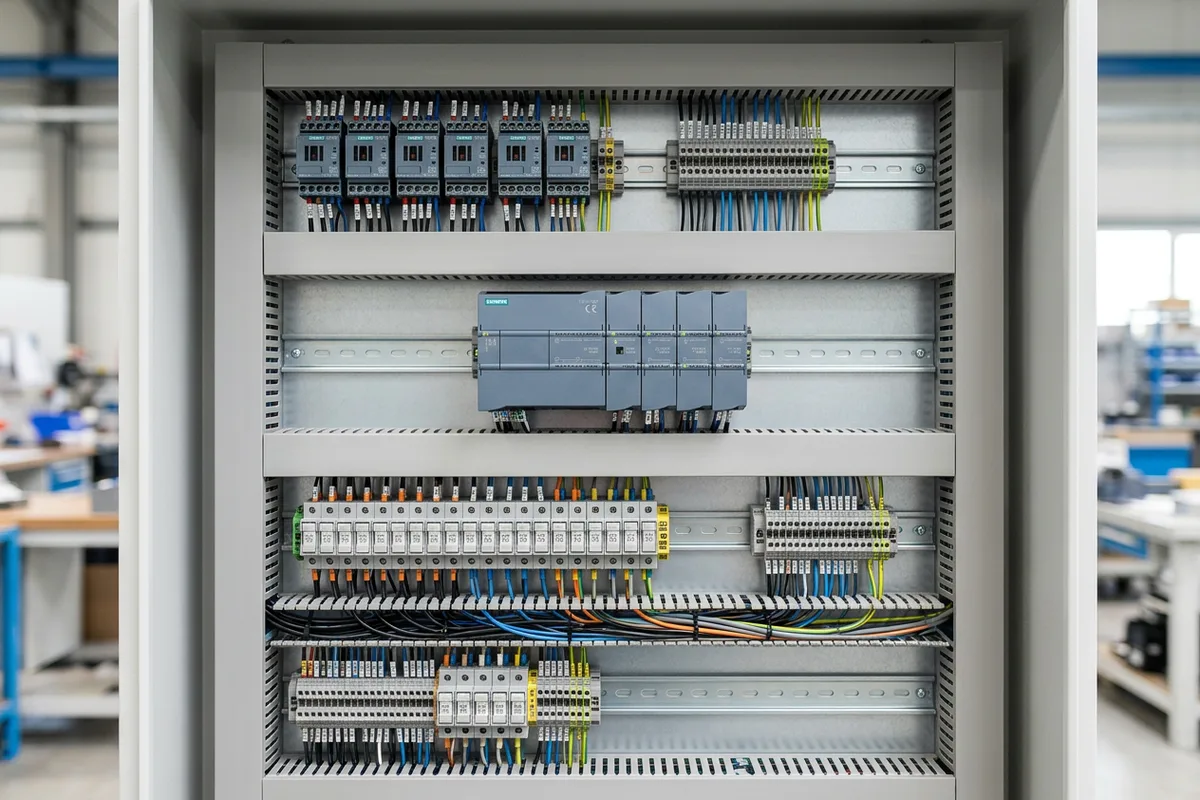

Такі клеми часто використовують у шафах керування, розподільчих щитах, системах диспетчеризації та промисловій автоматизації — скрізь, де важлива швидка локалізація несправностей і захист обладнання від перевантажень та коротких замикань.

Переглянути асортимент рішень для монтажу у щитах можна в категорії Клеми.

Клеми з тримачем запобіжника: призначення та принцип роботи

Основне завдання, яке виконують клеми з тримачем запобіжника, — це захист конкретної гілки вторинного кола без встановлення окремого модульного автомата. Запобіжник розриває ланцюг при струмах, що перевищують номінальні, тим самим зберігаючи справність джерела живлення, контролера, датчика або виконавчого механізму.

На практиці це означає:

• локальний захист кожної лінії живлення датчика або котушки;
• швидку діагностику — несправність видно по перегоранню вставки;
• зручну заміну — у більшості конструкцій запобіжник легко дістати без демонтажу проводів.

Які кола захищають клеми з тримачем запобіжника

Клеми з тримачем запобіжника застосовують для захисту вторинних кіл, де важливі компактність і точкове відключення. Найчастіші сценарії використання:

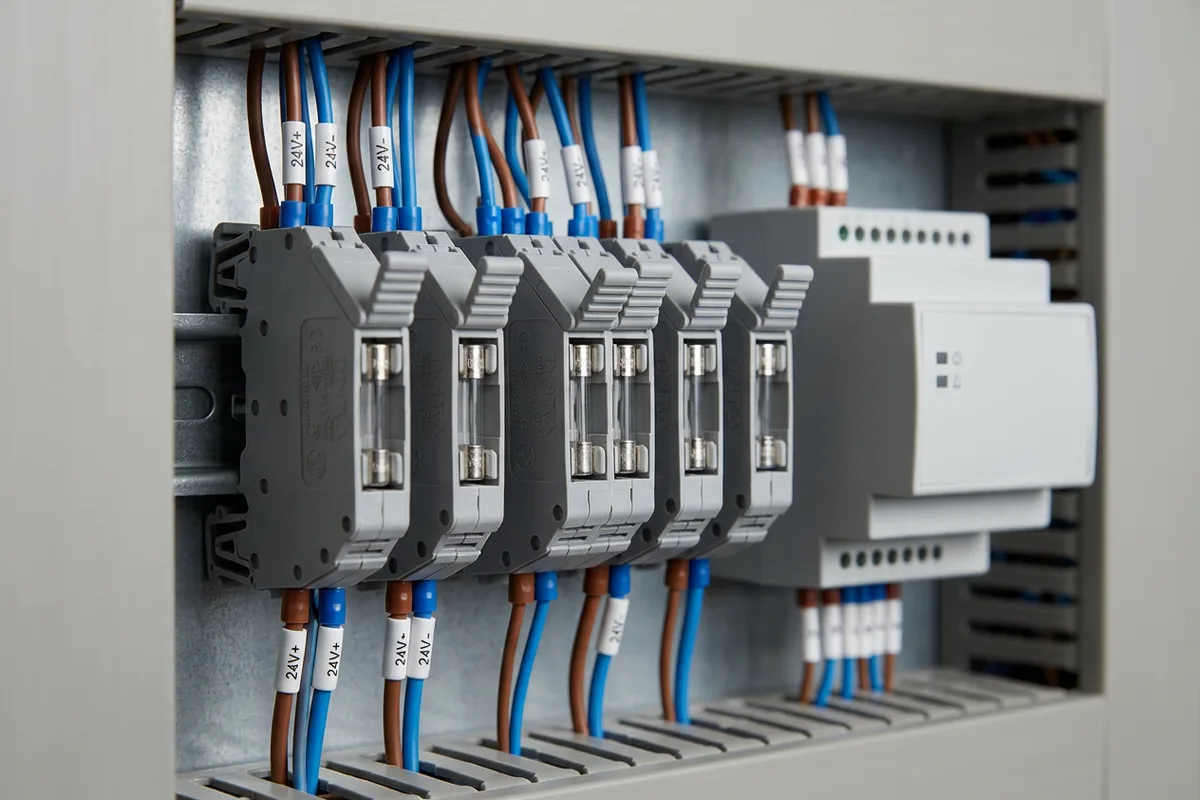

Живлення датчиків

Польові датчики (температури, тиску, рівня, освітленості тощо) зазвичай живляться від 24 В DC. Навіть коротке замикання в кабелі або помилка підключення можуть вивести з ладу вихід джерела живлення або створити просадку напруги на шині живлення.

• Захист лінії датчика окремим запобіжником мінімізує наслідки аварії.
• Зменшується ризик зупинки всієї системи через одну несправну гілку.

Котушки реле, контакторів та електромагнітів

Котушки часто мають пускові або імпульсні струми, а також можуть коротити при пошкодженні ізоляції. Плавкий запобіжник у клемі дозволяє відключити проблемну котушку та зберегти працездатність інших вузлів.

Ланцюги керування та сигналізації

У вторинних ланцюгах керування (входи/виходи PLC, сигнальні лінії, інтерфейсні модулі) важливо уникнути перегріву контактів і пошкодження електроніки. Точковий захист клемами з запобіжником знижує ризик виходу з ладу дорогих компонентів.

Додатково варто враховувати якість контакту та правильність обтиску/затиску провідника. Корисні рекомендації з цієї теми є у матеріалі Як уникнути перегріву контактів у затискачах.

Клеми з тримачем запобіжника: типи запобіжників і як підібрати номінал

Щоб клеми з тримачем запобіжника працювали коректно, важливо узгодити тип і номінал вставки з характером навантаження, перерізом провідника та вимогами конкретного кола.

Які запобіжники встановлюють у клеми

• Скляні (glass) запобіжники — дозволяють візуально оцінювати стан плавкої вставки. Часто застосовуються у допоміжних колах та побутових/напівпромислових системах.
• Керамічні запобіжники — витримують вищі температурні та енергетичні навантаження, краще працюють у промислових умовах і при більших струмах короткого замикання.
• Запобіжники для ланцюгів керування — залежно від конструкції клеми можуть використовуватись різні форм-фактори вставок (поширені типорозміри на кшталт 5×20 або 6,3×32), тому сумісність потрібно перевіряти за специфікацією клеми. Клеми з тримачем запобіжника ONKA розраховані на запобіжники 5×20 мм.

Як правильно вибрати номінал запобіжника

Номінал запобіжника підбирають так, щоб він захищав провідник і обладнання, але при цьому не спрацьовував «без причини» під час нормальних пускових режимів.

• Оцініть робочий струм навантаження (за паспортом або вимірюванням).
• Врахуйте пускові струми (котушки, клапани, реле можуть мати короткочасні піки).
• Перевірте допустимий струм провідника для обраного перерізу та способу прокладання.
• Оберіть характеристику запобіжника (швидкодіючий або уповільнений) відповідно до типу навантаження.

Практичне правило, яке інколи застосовують у колах зі стабільним навантаженням: обирати номінал із невеликим запасом від робочого струму. Водночас універсального «20%» немає — для різних навантажень (електроніка, котушки, індуктивність) потрібні різні підходи. Якщо є сумніви, краще розрахувати захист від фактичних режимів і погодити рішення зі схемотехніком.

Додаткові рішення для щитового монтажу дивіться у розділі Клеми.

Клеми з тримачем запобіжника чи модульні автомати: що обрати

І клеми з тримачем запобіжника, і модульні автоматичні вимикачі виконують захисну функцію, але підходять під різні задачі. Вибір залежить від місця у щиті, бюджету та вимог до експлуатації.

Порівняння за ключовими критеріями

• Габарити та щільність монтажу: клеми часто займають менше місця та краще підходять для щільного компонування вторинних кіл.
• Швидкість відновлення: автомат можна просто ввімкнути повторно, а запобіжник потрібно замінити (з іншого боку, це дисциплінує діагностику причини спрацювання).
• Селективність: для точкових кіл запобіжники можуть забезпечити просту та прогнозовану локалізацію аварії, якщо номінали підібрані коректно.
• Вартість рішення: у багатьох проєктах клема із запобіжником є економнішим варіантом на одну лінію, особливо коли потрібно багато захищених відгалужень.
• Експлуатація: у сервісних бригадах інколи зручніше працювати з автоматами, але в промислових шафах клемні запобіжники залишаються популярними через компактність.

Окремо зверніть увагу на маркування та стандартизацію: коли у щиті десятки запобіжних ліній, правильні підписи економлять час і знижують ризик помилок. Корисний матеріал: Маркування клем ONKA.

Клема з тримачем запобіжника ONKA: виконання та вибір індикації

У каталозі «Сіті Електрика» клема з тримачем запобіжника ONKA під стандартний запобіжник 5×20 мм представлена в трьох виконаннях. Світлодіод загоряється, коли запобіжник перегорів, — несправну лінію видно одразу, без перевірки кожної вставки.

Виконання з індикацією обирають за напругою кола: світлодіод на 24 В не підходить для кола 230 В, і навпаки. Клеми встановлюються на DIN-рейку в один ряд зі звичайними клемами, а маркування і фіксатори використовують ті самі, що й для клем ONKA.

Клеми з тримачем запобіжника: схема встановлення та підключення

Щоб клеми з тримачем запобіжника виконували захисну функцію коректно, важливо дотримуватися послідовності монтажу й правил підключення. Конкретна схема залежить від моделі клеми та типу кола (DC/AC), але загальна логіка подібна.

Покроковий монтаж у щиті

1. Планування місця на DIN-рейці: розташуйте клеми так, щоб залишався доступ для заміни запобіжника та візуального контролю.
2. Підготовка провідників: підберіть переріз за струмом навантаження, використовуйте правильний інструмент для зняття ізоляції та наконечники (за потреби).
3. Підключення живлення: заведіть вхідну лінію на відповідний контакт клеми згідно зі схемою виробника.
4. Підключення навантаження: під’єднайте вихід на споживач (датчик, котушку, модуль), перевірте затиск і надійність контакту.

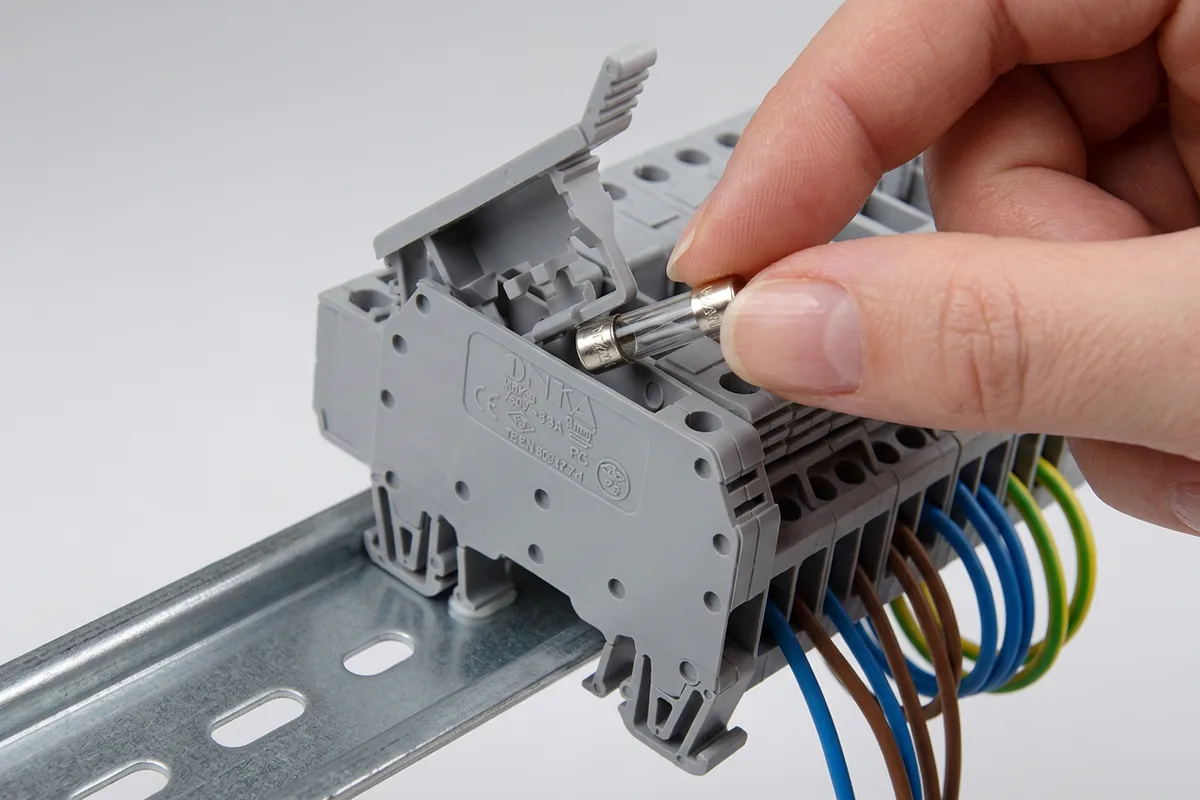

5. Встановлення запобіжника: вставте запобіжник потрібного типу та номіналу; переконайтеся у правильній посадці.
6. Перевірка: прозвоніть коло, перевірте полярність для DC, виконайте тестове вмикання та контроль нагріву контактів.

Типові помилки при встановленні

• встановлення запобіжника завищеного номіналу, через що не захищається провідник і обладнання;
• використання несумісного форм-фактора запобіжника;
• слабкий затиск провідника або невідповідний наконечник, що призводить до перегріву;
• відсутність логічного маркування, через що складно швидко знайти потрібну лінію.

Про практику щільного компонування елементів у щиті може бути корисно: Монтаж клем ONKA.

Клеми з тримачем запобіжника: поради щодо маркування та обслуговування

Грамотно організоване маркування — це ключ до швидкого сервісу. Якщо клеми з тримачем запобіжника встановлені у великій кількості, підписи мають бути однозначними та повторюваними за стандартом підприємства.

Як маркувати клеми та лінії

• Використовуйте стійкі до стирання маркери або етикетки, що не втрачають читабельності від температури та пилу.
• Додавайте інформацію про призначення лінії: «Датчик T1», «Клапан V2», «Реле K5», «PLC DI-07».
• За можливості вказуйте номінал запобіжника прямо в маркуванні або в таблиці щита.
• Уніфікуйте назви та нумерацію відповідно до електросхеми.

Обслуговування та діагностика

• Після спрацювання запобіжника не встановлюйте одразу новий без пошуку причини: перевірте навантаження, кабель і клемні з’єднання.
• Контролюйте нагрів у робочому режимі та періодично підтягайте затиски (якщо це передбачено типом клеми).
• Тримайте запас запобіжників потрібних номіналів у шафі або в сервісному комплекті.

Для системної організації підписів корисно ознайомитися з матеріалом Маркування кабелів, а також зі статтею Маркування клем ONKA.

Висновок: коли клеми з тримачем запобіжника є найкращим рішенням

Клеми з тримачем запобіжника доцільно обирати, коли потрібно:

• компактно захистити багато вторинних ліній у щиті;
• локалізувати аварії на рівні конкретного датчика або котушки;
• спростити обслуговування та пришвидшити пошук несправності;
• забезпечити акуратне компонування та логічне маркування в шафі керування.

Підібрати компоненти для вашого проєкту можна в категорії Клеми.

Часті запитання

Як зрозуміти, що запобіжник у клемі перегорів?

У виконаннях зі світлодіодом індикатор загоряється при перегорілій вставці. Без індикації — перевіряють тестером або виймають вставку і дивляться на нитку (у скляних запобіжниках).

Чи можна поставити запобіжник 6,3×32 у клему ONKA?

Ні, клеми з тримачем запобіжника ONKA розраховані на запобіжники 5×20 мм.

Яку індикацію обрати — 24 чи 220 В?

За напругою кола, яке захищає клема: 24 В — для живлення датчиків і кіл керування постійного струму, 220 В — для кіл 230 В змінного струму.

Що робити після спрацювання запобіжника?

Спершу знайти причину: замикання в кабелі, несправний датчик чи котушку, перевантаження. Лише після цього ставити нову вставку того ж номіналу.
