Как выбрать распределительную коробку для влажных помещений

Как выбрать распределительную коробку для влажных помещений — вопрос не только «поставить IP65». В ванной комнате, подвале, гараже или на фасаде влага попадает в коробку разными путями: брызги, струи во время мытья, конденсат, вода по кабелю. И под каждый случай важны свои вещи: класс защиты, место установки, вводы кабеля, защита от конденсата.

Ниже – что выбрать для каждого типа помещения, где коробку ставить нельзя и как смонтировать ее так, чтобы заявленный IP работал на самом деле.

Что такое влажное помещение и чем оно опасно для коробки

Влага вредит соединениям тремя способами:

• Прямая вода - брызги, струи, капание с потолка. От нее защищает оболочка с соответствующим IP.
• Конденсат – теплый влажный воздух охлаждается на стенках коробки, и вода собирается внутри, даже если коробка герметична. Типично для подвалов, гаражей, неотапливаемых помещений и улиц.
• Вода по кабелю — по оболочке входящего сверху кабеля капля стекает прямо в ввод.

Последствия одинаковы: окисление контактов, токи утечки, износ УЗО «без причины», а в худшем случае — короткое замыкание. Как распознать и не допустить замыкания из-за неправильно выбранной коробки. как избежать короткого замыкания через коробку.

Какую коробку брать: таблица по типу помещения

Что именно означают цифры IP54, IP65 и IP67 и чем эти серии отличаются? герметичные коробки CETINKAYA PANO. Коротко: первая цифра — защита от пыли (5 — пылезащищенная, 6 — пыленепроницаемая), вторая — от воды (4 — брызги, 5 — струи, 7 — кратковременное погружение), IEC 60529.

Ванная комната: зоны и где коробке не место

Для ванных и душевых стандарт. IEC 60364-7-701 делит пространство на зоны:

• зона 0 - внутри ванны или поддона;
• зона 1 - над ванной или поддоном до высоты 2,25 м от пола;
• зона 2 – полоса 0,6 м вокруг зоны 1.

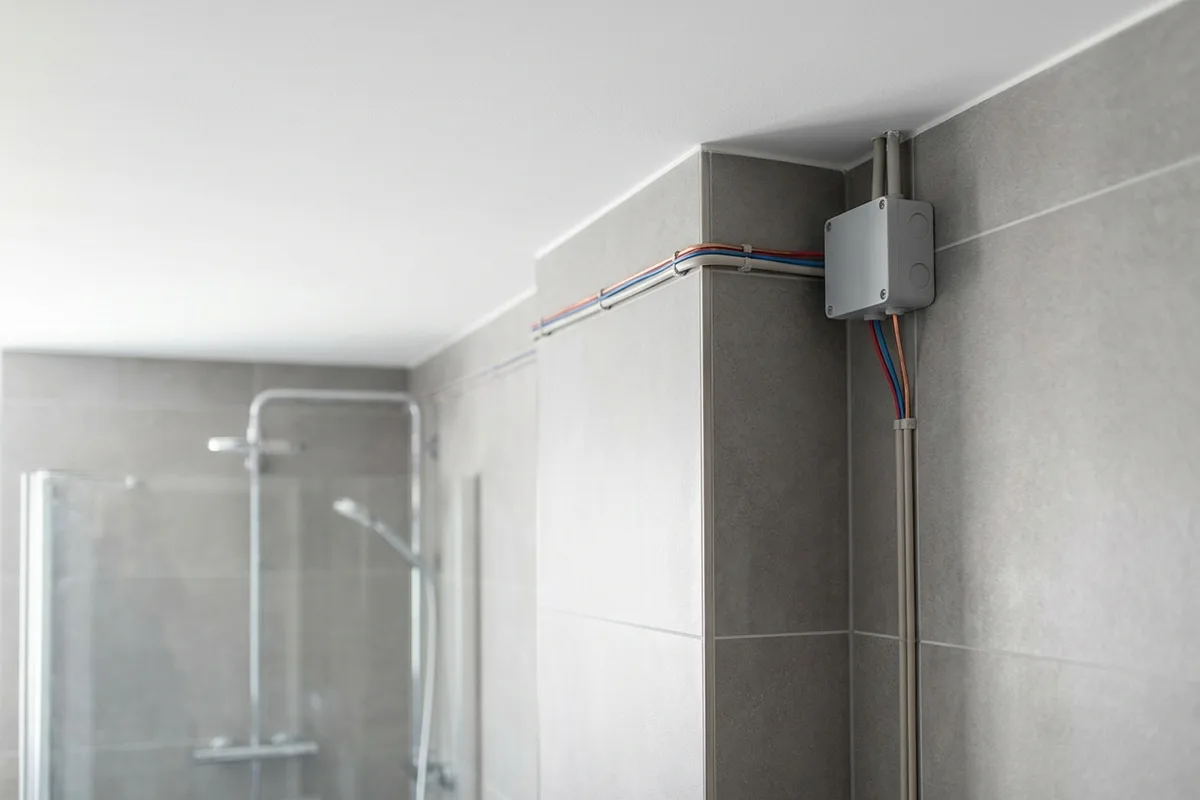

Оборудование в зонах 1 и 2 должно быть не менее IPX4, а там, где помещения моют струей, — IPX5. Распределительные коробки в зонах 0–2 лучше не ставить вообще – их выносят за пределы зон – под потолок вне зоны 2 или в коридор за дверью ванной. Так коробка не попадает под брызги, а соединения доступны для обзора.

Подвал, гараж, улица: главный враг – конденсат

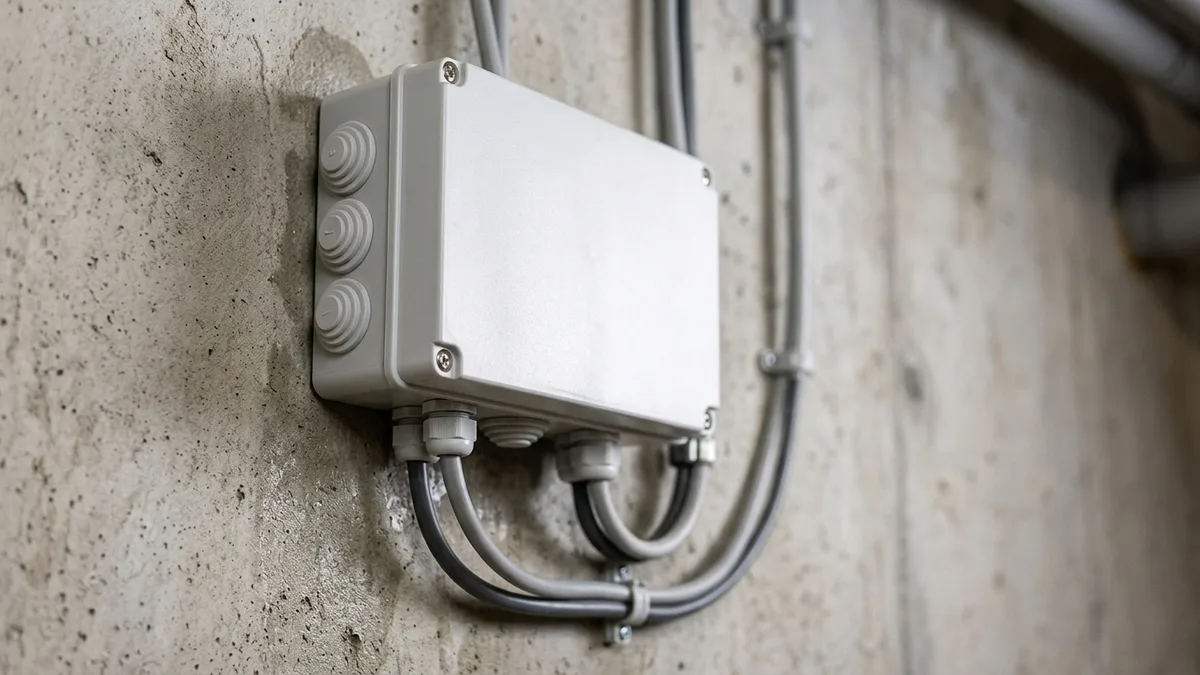

В неотапливаемых помещениях и на улице вода чаще всего появляется в коробке не извне, а из воздуха. Что помогает:

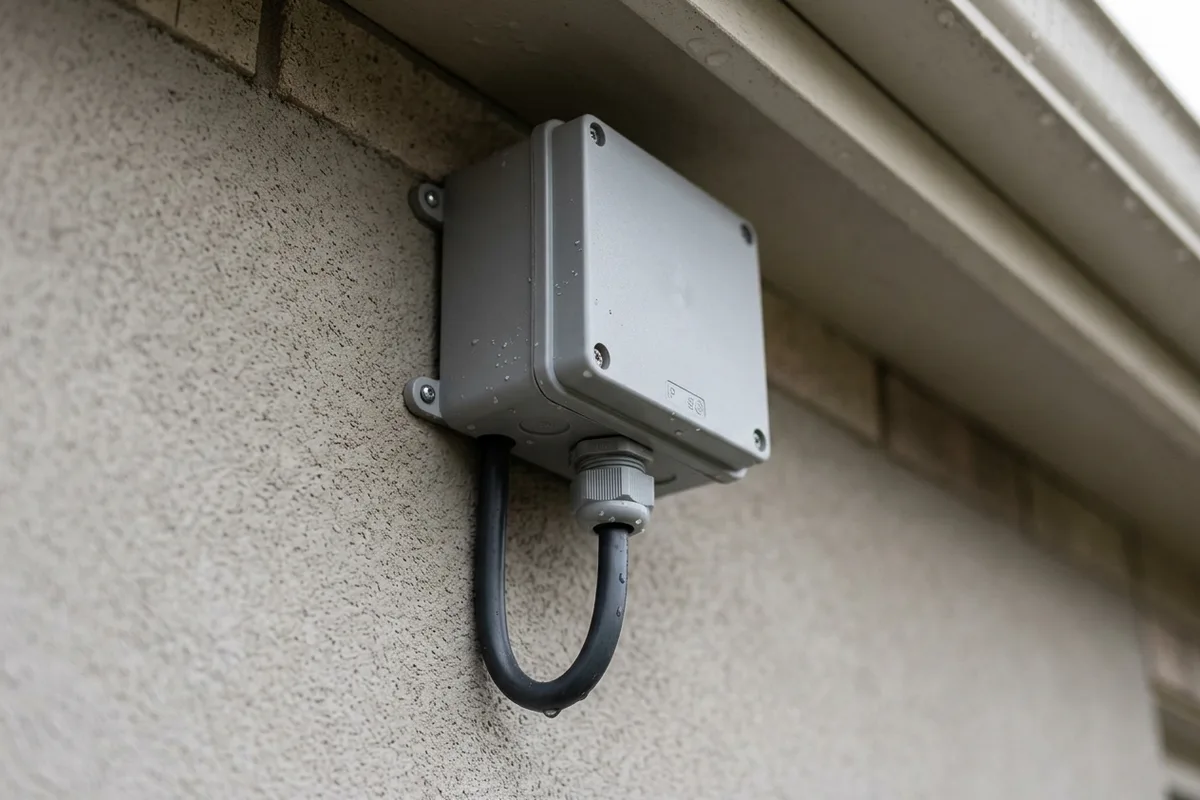

• кабели заводить снизу или сбоку с петлей-каплеводом — тогда вода по оболочке стекает с петли, а не ввод;
• коробку ставить крышкой в сторону или вниз там, где сверху может капать;
• не устанавливать на холодную наружную стену внутри теплого помещения — на ней конденсат образуется наиболее активно;

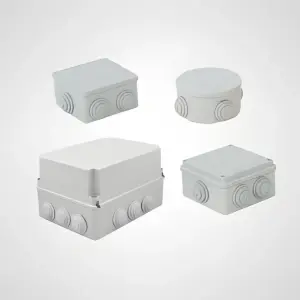

• использовать коробки с готовыми вводами — заводские мембраны или сальники плотнее просверленного отверстия с герметиком.

Если конденсат все равно собирается, коробку лучше заменить большей с запасом объема или перенести соединение в щит с подогревом.

Монтаж, чтобы IP работал

1. Диаметр кабеля – под ввод. Ввод, рассчитанный на 10–14 мм, не уплотняет кабель 6 мм.
2. Один кабель – один ввод. Два кабеля в одном сальнике – щель между ними.
3. Неиспользованные вводы закрыты заглушками или непробитыми мембранами.
4. Уплотнитель крышки – чистый и целый, крышку затягивают равномерно всеми винтами.

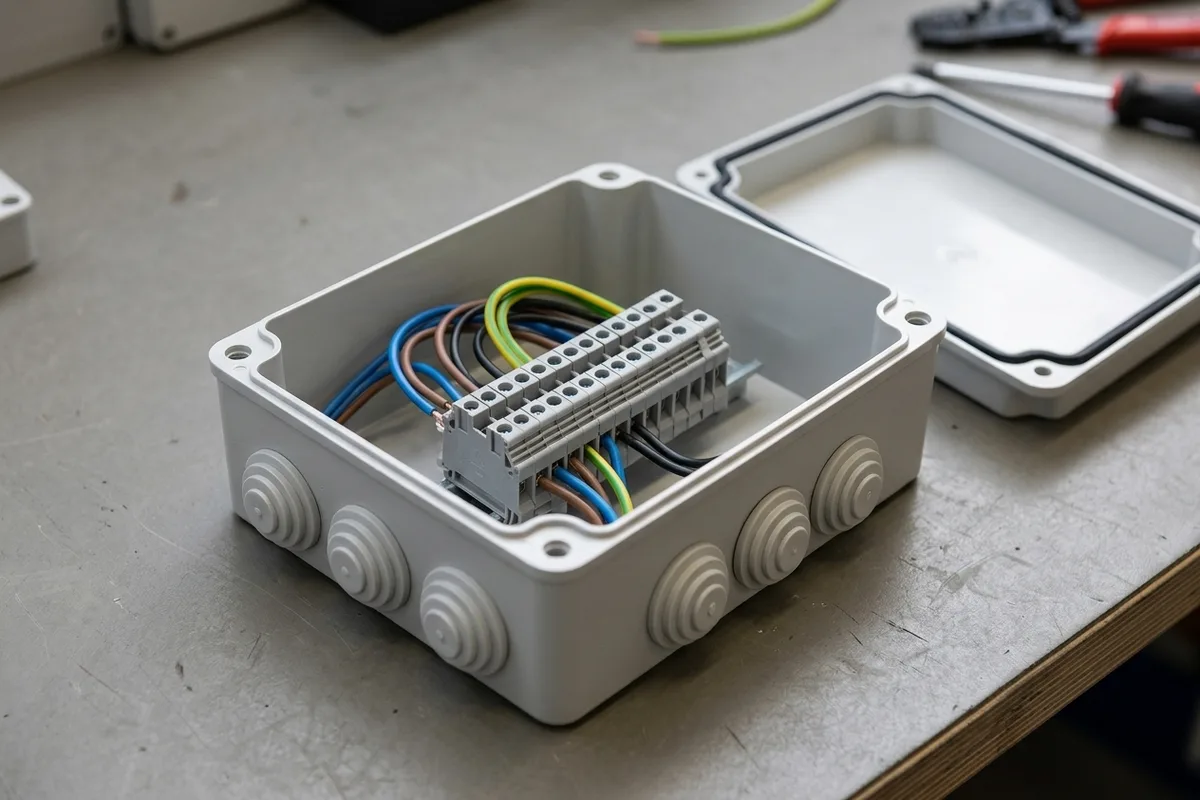

5. Соединение внутри — клеммами или клеммными колодками, без сверток с лентой. Во влажной среде сверток окисляется первым.
6. Высота – над возможным уровнем воды при подтоплении (в подвале – не у пола).

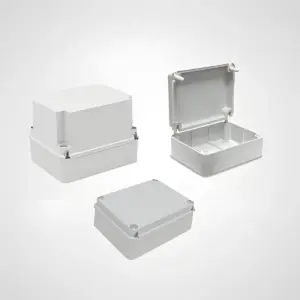

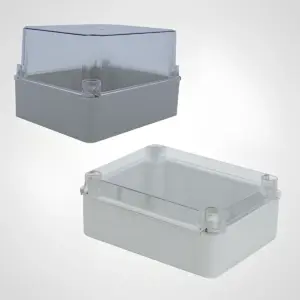

Распределительные коробки CETINKAYA PANO IP54, IP65 и IP67 — в разделе «Распределительные коробки настенные»; если коробку нужно часто осматривать, удобные модели с прозрачной крышкой см. статью о коробки с прозрачными крышками.

Типичные ошибки

• Коробка IP65, в которую кабели заведены через просверленные отверстия с силиконом — фактическая защита ниже IP44.
• Коробка в зоне 1 над душем «так короче кабель».
• Кабель заходит сверху без петли – вода стекает ввод.
• Свертки с лентой в подвале – окисление за один сезон.
• Коробка вплотную к полу в подвале, который бывает подтоплен.

Часто задаваемые вопросы

Достаточно ли IP44 для ванной?

Для коробки вне зон 0–2 — да, но IP54 дает запас от пара и конденсата. Главное – правильное место, а не только IP.

Чем IP65 отличается от IP67 на практике?

IP65 выдерживает струи воды с любой стороны, IP67 – еще и кратковременное погружение. Для подвала, который может подтопить, и моющих помещений – IP67.

Можно ли использовать обычную коробку в гараже?

В отапливаемом сухом гараже – да. В неотапливаемом, где зимой образуется конденсат или авто моют внутри, – IP54–IP65 с вводами.

Что делать, если в герметичной коробке появилась вода?

Обесточить, просушить, проверить соединение на окисление и найти путь воды: чаще всего это ввод без уплотнения или кабель сверху без петли.

Источники

• IEC 60364-7-701 — помещение с ванной или душем
• IEC 60529 — степени защиты оболочек (код IP)
• IEC 60670-22 - соединительные коробки
