Ручной переключатель «сеть – генератор»: схема I-0-II и ошибки

Безопасное резервное питание объекта требует полного физического и гальванического разделения линии облэнерго и локальной электростанции. Когда проектируется переключатель сеть генератор схема должно базироваться исключительно на трехпозиционном аппарате с механической взаимоблокировкой (I-0-II), который физически исключает встречный удар тока. Рассмотрим стандарты построения узла переключения, правила коммутации нейтрали и требования к защитным оболочкам для 1-фазных и 3-фазных сетей.

Принцип схемы I-0-II: что такое разрыв перед замыканием

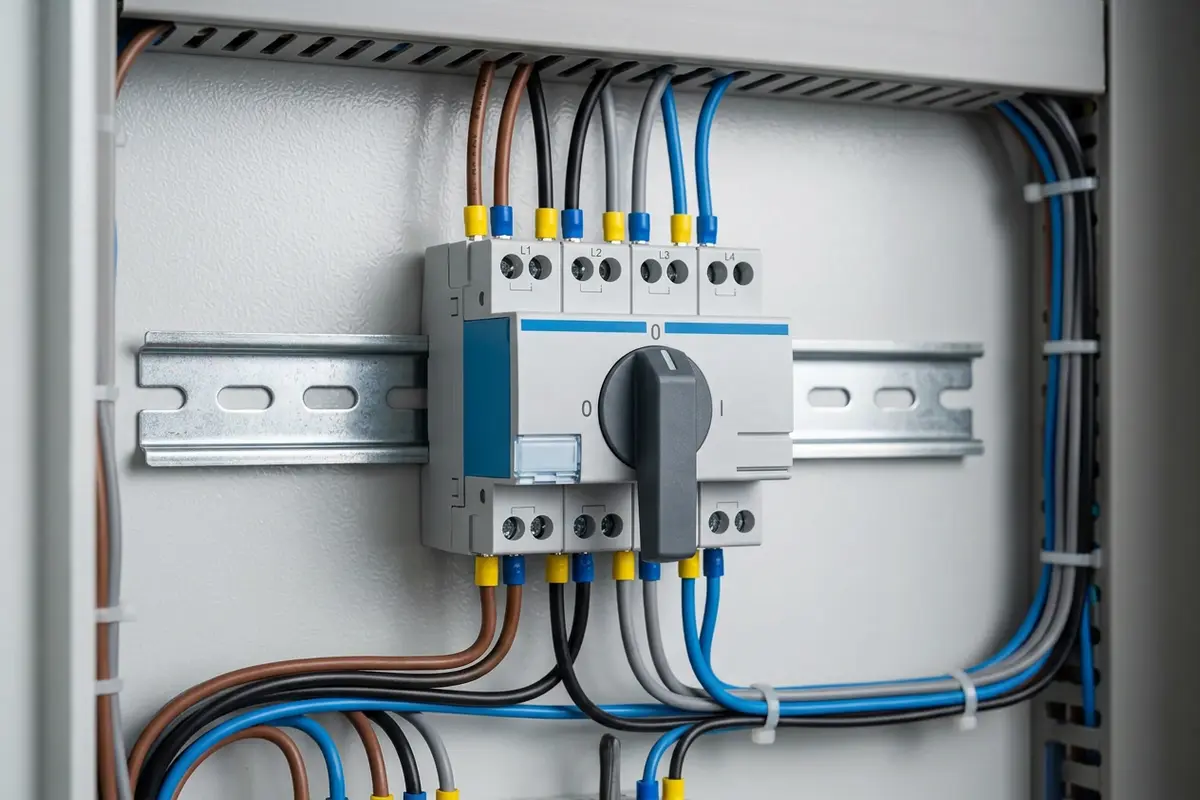

Трехпозиционный опрокидывающий рубильник (модульный или кулачковый выключатель нагрузки) конструктивно отличается от спаренных автоматических выключателей. Обычные модульные автоматы предназначены для защиты кабеля от сверхток, но не гарантируют синхронного и изолированного переключения между двумя несинхронизированными источниками ЭДС.

Согласно требованиям стандарта ДСТУ EN 60947-6-1 (IEC 60947-6-1 для систем переключения), коммутационное оборудование типа Open Transition обязательно работает по алгоритму Break-Before-Make («разрыв перед замыканием»). Операционный механизм имеет жесткую механическую взаимоблокировку: контакты резервного ввода не могут начать движение замыкания, пока контакты основного ввода полностью не разомкнутся и не пройдут нейтральную зону.

Фиксированное среднее положение "0" выполняет две критические функции. Во-первых, обеспечивает гарантированный воздушный промежуток между полюсами разнородных источников. Во-вторых, пауза в обесточенном состоянии при переходе из основного источника на резервное и наоборот нужна для полного гашения электрической дуги в дугогасительных камерах аппарата и деионизации воздуха, иначе при опрокидывании под нагрузкой дуга может перекрыть межконтактное пространство и вызвать межфазное короткое.

Роковая ошибка: почему подключение «вилка-вилка» запрещено

Самая опасная ошибка при аварийных отключениях — попытка интегрировать генератор для дома через бытовую розетку с помощью самодельного шнура с двумя вилками (так называемый «убийца монтеров») с надеждой на ручное выключение вводного автомата.

Если пользователь забывает выключить вводный автомат или его контакты сварились во время предыдущей аварии, возникает явление обратного питания – Backfeeding. Как отмечается в техническом отчете Clark County REMC по опасности Backfeed, бытовое напряжение 230 В от генератора выходит через счетчик на внешнюю линию и попадает на вторичную обмотку уличного понижающего трансформатора ТП. Трансформатор является оборотным устройством: данные на низкую сторону 230 В повышаются на высоковольтной обмотке до 6–10 кВ. Это создает смертельную угрозу для аварийных бригад, работающих на обесточенной (по их мнению) линии электропередачи, а также для соседей по фазе. Те же риски касаются портативных зарядных станций — см. статью о том, как подключить зарядную станцию к проводке квартиры.

Второй сценарий наступает в момент неожиданного возобновления подачи электроэнергии с подстанции. Поскольку частота и фазовый угол городской сети и работающего бензинового или дизельного генератора не синхронизированы, встречное включение равнозначно короткому замыканию с удвоенной амплитудой напряжения. Это приводит к мгновенному разрушению обмоток альтернатора, повреждению двигателя или пожару в распределительном щите.

Схемы коммутации для 1-фазного и 3-фазного ввода: полюсы и фазы

Правильное подключение генератора к щиту требует точного подбора полюсности переключателя в зависимости от конфигурации сети объекта и типа самой электростанции:

• 1-фазная сеть + 1-фазный генератор (230 В): используется двухполюсный (2P) переключатель по схеме I-0-II. Первый полюс коммутирует фазу (L), второй – рабочий ноль (N). Однополюсные решения (1P) недопустимы.
• 3-фазная сеть + 3-фазный генератор (400 В): устанавливается четырехполюсный (4P) аппарат, одновременно разрывающий три фазы (L1, L2, L3) и нейтраль (N) каждого из источников. Такая конфигурация требуется только при наличии в доме трехфазных двигателей, насосов или котлов.

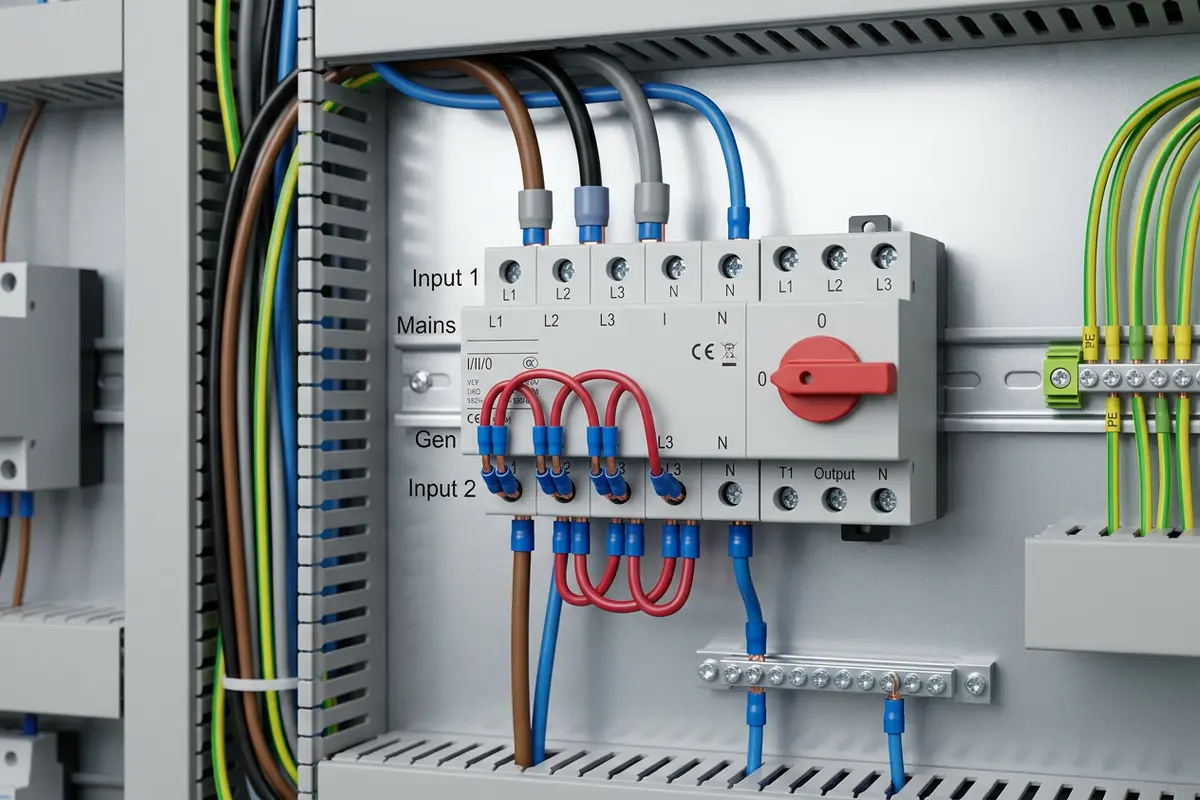

• 3-фазная сеть + 1-фазный генератор (230 В): самое распространенное практическое решение для частного сектора без трехфазных двигателей. Применяется 4-полюсный переключатель (4P). На верхние или входные клеммы ввода I подаются три разных фазы городской сети (L1, L2, L3) и ноль (N). На входные клеммы ввода II (от генератора) фазный проводник от однофазной станции подается на полюс L1 и посредством штатных гребенчатых перемычек или перемычек в двойных гильзах НШВИ-2 размножается на полюсы L2 и L3. В режиме "Сеть" дом работает в штатном трехфазном режиме, а в положении "Генератор" все три фазные линии щита получают единую фазу 230 В от резервного источника.

При выборе аппарата необходимо учитывать требования ДСТУ EN 60947-3 для переключателей нагрузки: номинальный ток опрокидывающего рубильника должен быть равным или больше номинала вводного автоматического выключателя сети. Например, при вводном автомате 40 А устанавливают переключатель на 40 А или 63 А, поскольку сам рубильник не имеет теплового и электромагнитного расцепителя и должен выдерживать сквозные токи до момента срабатывания вышестоящей защиты.

Коммутация рабочего нуля (N) и заземление: правила безопасности

Главная дискуссия среди монтажников касается необходимости разрыва рабочего нуля (N). Попытка сэкономить место на DIN-рейке и применить 1P или 3P переключатель с посадкой нейтралей сети и генератора на общую неразрывную шину N является грубым нарушением требований безопасности (IEC 60364-5-551).

Как объясняется в инженерном пособии USP&E по спецификациям коммутации нейтрали, В схемах резервирования используют четырехполюсные переключатели (4P) или двухполюсные (2P) с обязательной коммутацией нейтрали. Это делает невозможным протекание паразитных уравнительных токов через общую нейтраль и предотвращает ошибочное срабатывание противопожарных и групповых УЗО (дифреле). Большинство портативных генераторов имеют изолированную нейтраль (система IT), в то время как городская сеть работает в системе TN-CS или TT. Если оставить нуль сети подключенным к щиту во время работы генератора, при обрыве или отгорании нуля на трансформаторной подстанции или при проведении сварочных работ на линии внешний потенциал через общую шину N попадет на обмотки генератора и в домашнюю сеть. Детальнее о подборе силовых зажимов для этого узла читайте в материале о клеммы для подключения генератора к щиту.

В то же время проводник защитного заземления (PE, желто-зеленый). никогда не разрывается коммутационными аппаратами. Корпус (рама) генератора соединяется медным проводом с главной заземляющей шиной (ГЗШ) или шиной PE распределительного щита, формируя единый неразрывный контур уравнивания потенциалов.

Параметры выбора оборудования и сборки щита: сравнительная таблица

Когда реализуется безопасный переключатель сеть генератор схема которого выносится в отдельный промежуточный бокс у ввода или на фасад здания, особое внимание уделяется выбору оболочки и сечению проводников. Для удобства проектирования мы построили параметры для типовых мощностей станций в таблицу.

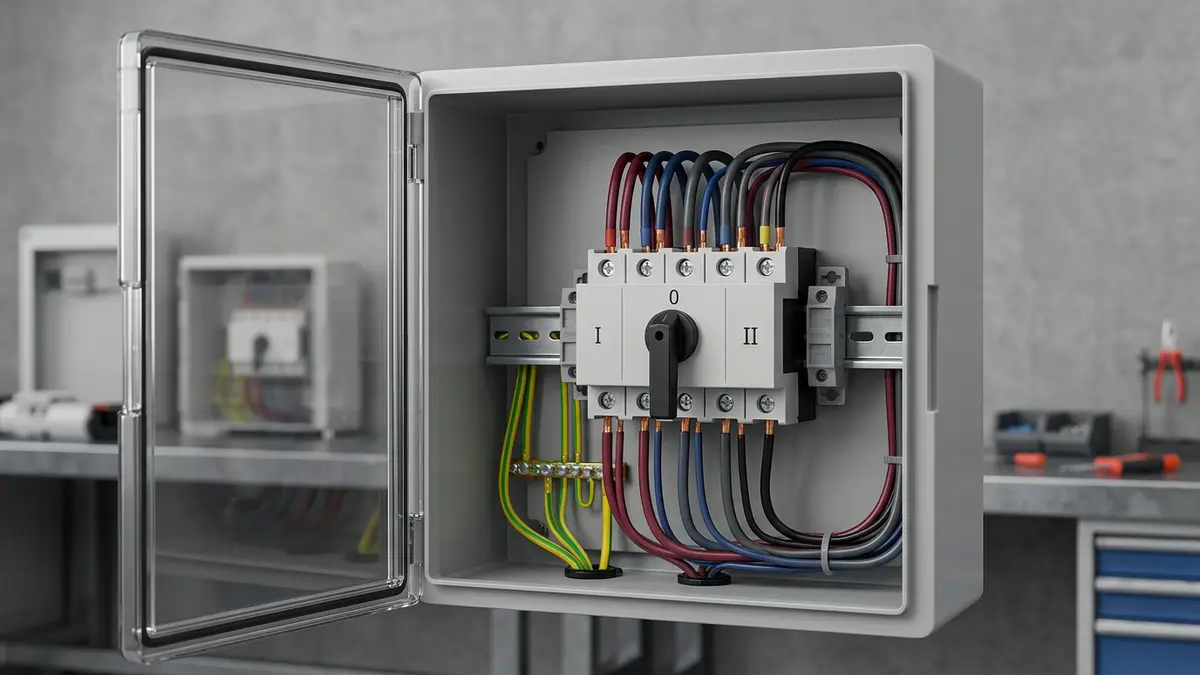

Выбирая щит для генератора или узла ввода резерва, ориентируются на место эксплуатации. Для неотапливаемых гаражей, подвалов и технических помещений с повышенной влажностью подходят настенные пластиковые корпуса CETINKAYA PANO с защитой IP65 — например, серия с прозрачной дверцей (CP5032 размером 180×240×120 мм или CP5015 на 30 положение рукоятки рубильника и индикаторов фаз без открывания замка или аналогичные глухие модели (CP5022, CP5003). Они не нуждаются в заземлении дверцы и не подвергаются коррозии.

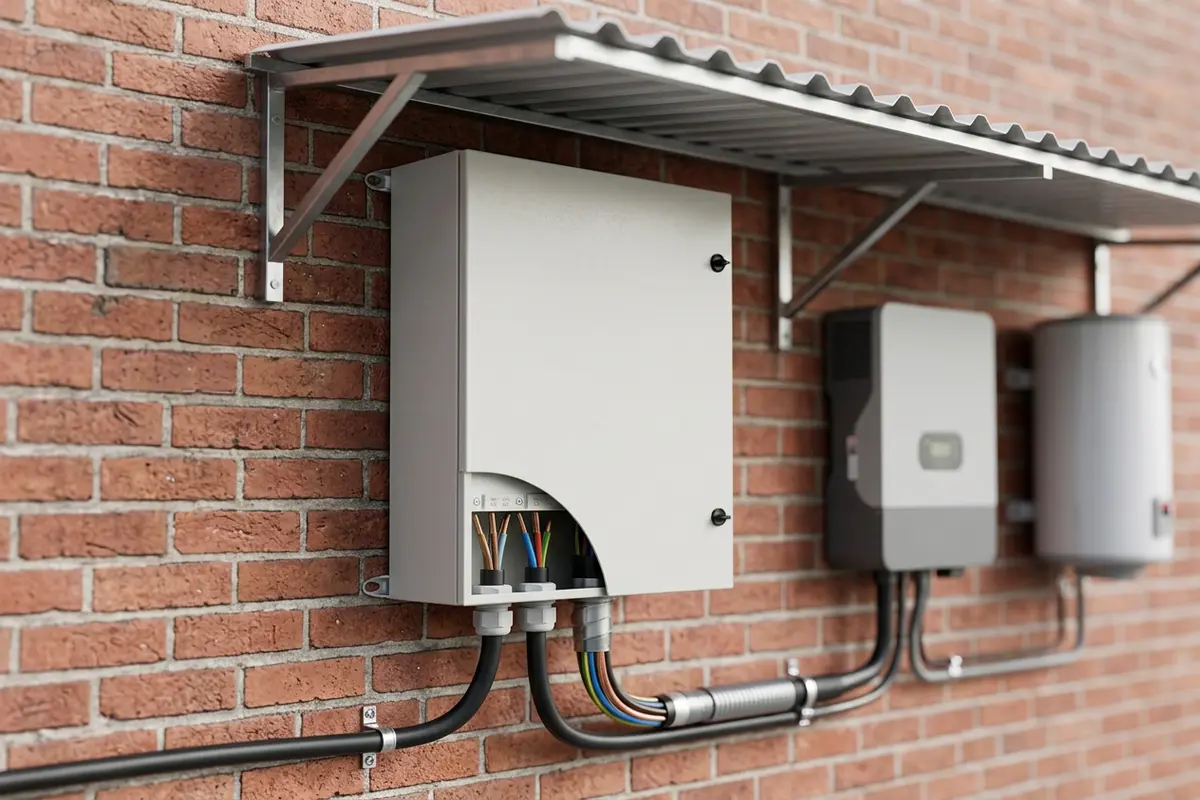

Если коммутационный узел монтируется непосредственно на улице под навесом или в производственном цехе с риском механических повреждений, целесообразно использовать щиты настенные IP65, IP66 в металлическом исполнении. Стальные шкафы CETINKAYA PANO IP66 (в том числе компактные CP304020E габаритами 300×400×200 мм или более глубокие CP304025E на 300×400×250 мм) обеспечивают полную пылезащиту и устойчивость к сильным водяным токам.

Правила монтажа в щите, маркировке и пусконаладке

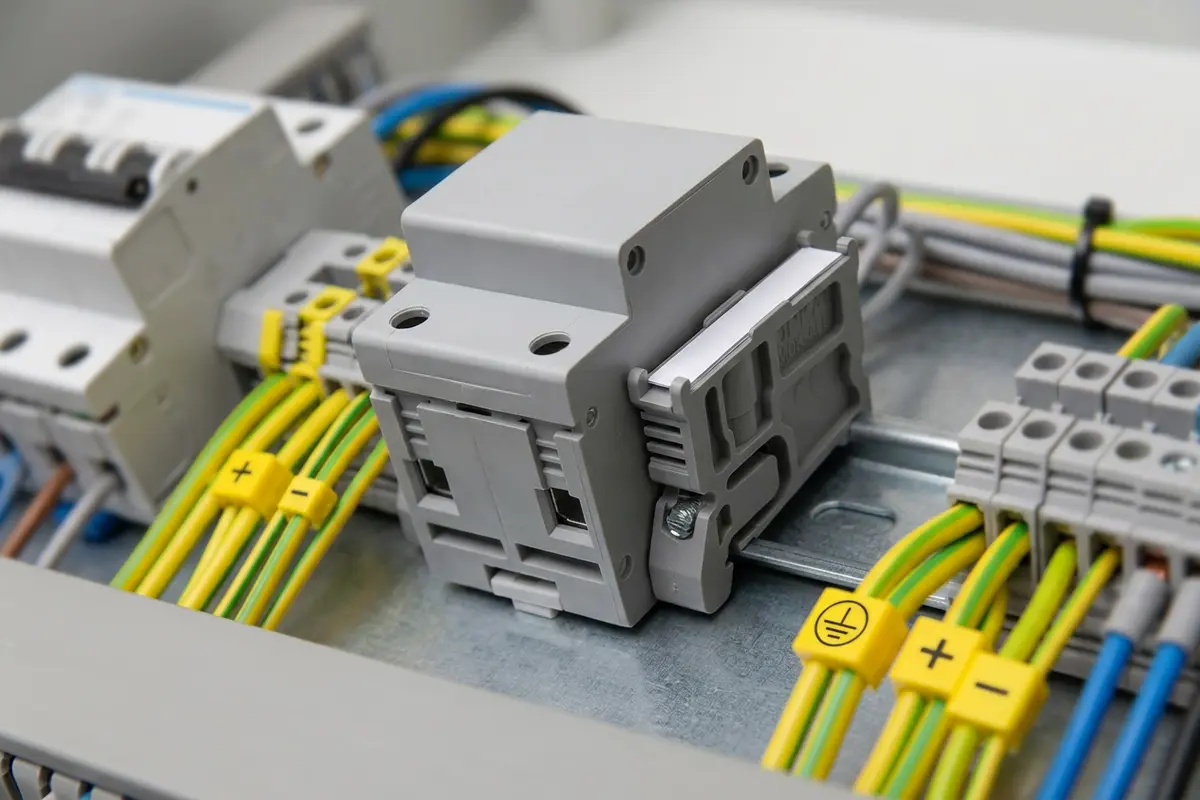

Надежность узла переключения на 50 % зависит от культуры щитового монтажа. Перекидные рубильники на 40-63 А имеют тугой пружинный механизм и требуют значительных усилий руки при переключении. Чтобы аппарат не смещался вдоль профиля, в качестве основания используется жесткая стальная. DIN-рейка DEMTE (например, перфорированная 35×7,5 мм арт. 1100092 или усиленная глубокая 35×15 мм арт. 1100106 для тяжелых кулачковых и модульных групп). С обеих сторон от переключателя и клеммной группы обязательно устанавливают торцевые. фиксаторы на DIN-рейку ONKA — винтовые стопоры серии mini-1 (арт. 1060014) или усиленные maxi-1 (арт. 1060005), блокирующие осевой сдвиг модулей и защищающие подключенные жилы от расшатывания.

Ввод кабелей снизу или сбоку корпуса выполняют через герметичные кабельные вводы (сальники) стандарта IP68, которые фиксируют оболочку кабеля на растяжение и сохраняют герметичность щита. Внутри шкафа трассы ввода "Сеть" и ввода "Генератор" желательно развести в отдельных перфорированных кабель-каналах. Обязательным требованием является четкая маркировка: на лицевой панели обозначают «Вот 1: Сеть», «0: Выключено», «Ввод 2: Генератор». Неразрывные проводники заземления и цепи зарядки стартерного аккумулятора обозначают на жилах с помощью клипс ONKA с соответствующими символами: например, для провода 4–6 мм² используют маркер заземления «⏚» (арт. 1150139), а для цепей постоянного тока 1,5–2,5 мм² — символ 0,6–1,5 мм². - (арт. 1150065).

Алгоритм безопасного перехода на резерв, когда смонтирован переключатель сеть генератор схема прошла проверку: выключить мощные неприоритетные нагрузки (электрокотел, бойлер, духовой шкаф), перевести рубильник в среднее положение «0», запустить и прогреть генератор в течение 2–3 минут до стабилизации оборотов, включить автомат на самом генераторе и только после этого перевести рубильник в положение «II».

Часто задаваемые вопросы

Можно ли вместо трехпозиционного переключателя I-0-II поставить два обычных автоматических выключателя рядом?

Нет, использование двух отдельных автоматов без фабричного механического взаимоблокирования прямо противоречит стандарту ДСТУ EN 60947-6-1. Человеческий фактор или залипание контакта одного из автоматов неизбежно приведет к подаче встречного напряжения при восстановлении городской сети. Безопасную коммутацию обеспечивает только единый опрокидывающий механизм с принудительным прохождением через нулевую точку «0».

Как правильно подключить однофазный генератор к трехфазному щиту в доме?

При отсутствии в доме трехфазных электродвигателей устанавливается 4-полюсный (4P) переключатель I-0-II. Со стороны городской сети на него заводятся три фазы L1, L2, L3 и ноль N, а со стороны генератора единая фаза 230 В подается на первый полюс и соединяется перемычками со вторым и третьим полюсами ввода резерва. При этом трехфазные потребители на время работы от генератора должны быть отключены отдельным автоматом.

Почему при работе от генератора выбивает УЗО (дифреле) в щите?

Самая частая причина – объединение рабочего нуля генератора и нуля городской сети на одной шине при использовании 1-полюсного или 3-полюсного переключателя. Из-за разности потенциалов и разделения тока между двумя нейтралями возникает дисбаланс в дифреле, и оно срабатывает. Решением является замена переключателя на 2P или 4P с полным опрокидыванием нейтрали (N) вместе с фазами.

Нужно ли заземлять генератор, если у щита уже есть контур заземления дома?

Так, клемму заземления на раме генератора необходимо соединить с контуром заземления дома или непосредственно с шиной PE распределительного щита (например через третью жилу силового кабеля 3×4 или 3×6 мм²). Этот проводник PE подключается на шину неразрывно и никогда не заводится на контакты переключателя I-0-II.

Источники

• Legrand White Paper - Switching Technologies & IEC 60947-6-1
• Clark County REMC — Understanding Back Feed Danger Associated with Generators
• USP&E — Transfer Switch Specifications and Neutral Switching Guide
