Подключение инвертора к щиту 230 В: клеммы, сечение и защита

Грамотное подключение инвертора к щиту переменного тока 230 В требует четкого разделения входных и резервных цепей, точного подбора сечения проводников и надежной коммутационной аппаратуры. Ошибки на стороне AC приводят к перегреву контактов во время пиковых нагрузок, выходу из строя транзисторных ключей преобразователя от встречного напряжения или некорректной работе фазозависимой техники. Ниже приведены инженерные правила постройки линии 230 В между преобразователем напряжения и распределительным щитом для мощностей от 3 до 10 кВт.

Архитектура AC-подключения: порты Grid, Backup и встроенный байпас

Современный гибридный или автономный инвертор для дома оснащается двумя отдельными клеммными колодками переменного тока: входным портом AC IN (Grid) и выходным портом резервной нагрузки AC OUT (Backup или EPS – Emergency Power Supply). К порту Grid подводится питание от вводного автомата внешней сети. Порт Backup питает выделенные группы потребителей в щите, которые работают бесперебойно во время аварийных отключений.

В нормальном режиме, когда наружная сеть присутствует, преобразователь замыкает внутреннее реле байпаса и транслирует напряжение с AC IN на AC OUT, одновременно заряжая аккумулятор или подмешивая солнечную генерацию. Важно учитывать пропускную способность этого встроенного реле (Pass-Through Current). У моделей на 3–5 кВт внутренний байпас обычно рассчитан на 32–40 А, а у устройств на 8–10 кВт – на 50–63 А. Если подключить через порт EPS весь дом с мощными электрокотлами или варочными поверхностями, контакты внутреннего реле инвертора могут подгореть или сработает электронная защита от перегрузки.

Для безопасной эксплуатации и обслуживания в распределительном щите обязательно монтируется внешний сервисный байпас на базе трехпозиционного опрокидывающего рубильника. Он позволяет полностью обесточить линии AC IN и AC OUT, демотировать преобразователь для профилактики или ремонта и заживить резервные группы дома от городской электросети без разборки проводки в щите.

Переключатель резерва I-0-II: защита сети от обратного питания

При организации схемы, где резервное питание дома переключается между городским вводом и выходом инвертора, критической задачей является предотвращение подачи встречного напряжения на выходной каскад преобразователя или утечки генерации в обесточенную внешнюю линию. Согласно пункту 551 стандарта IEC 60364-5-55 (HD 60364-5-551), подключение низковольтных генераторных установок и автономных систем питания требует установки блокировочных устройств для предотвращения неконтролируемого параллельного включения с распределительной электросетью общего пользования.

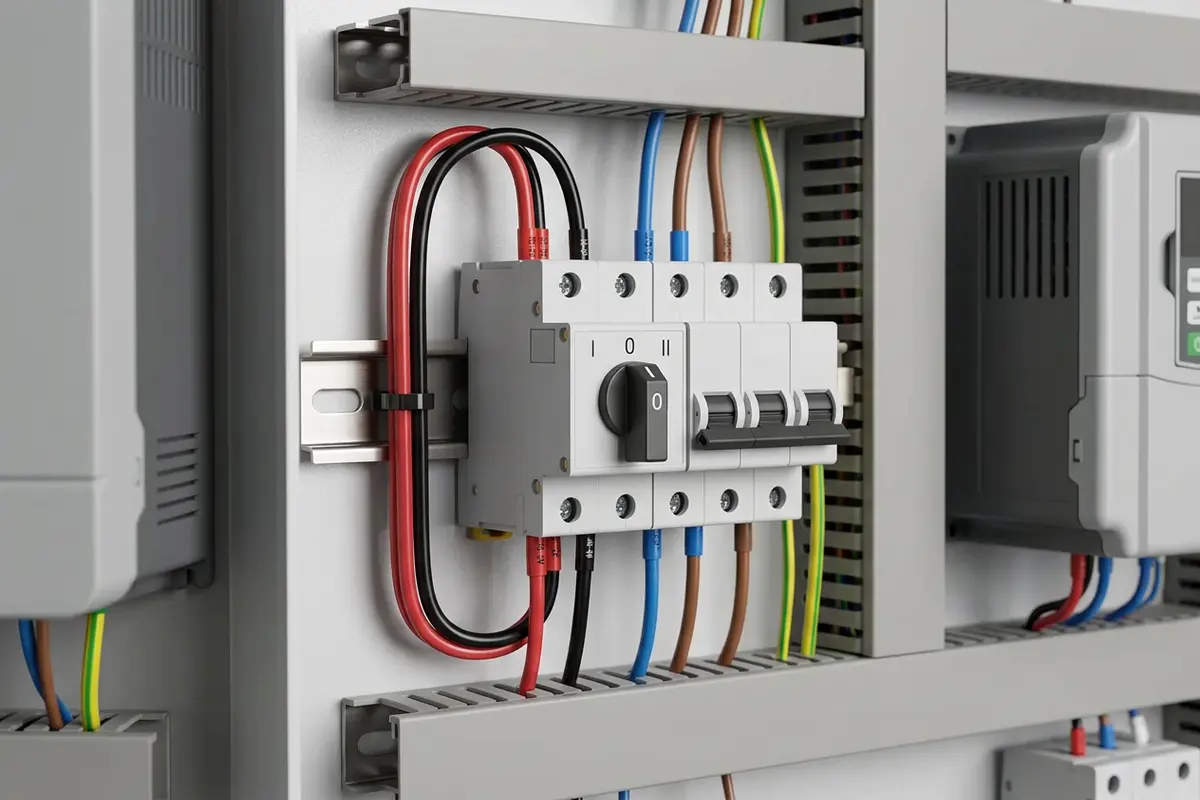

Для реализации внешнего байпаса используют реверсивные переключатели со схемой коммутации I-0-II (сеть выключено инвертор), отвечающие требованиям стандарта IEC 60947-6-1 к аппаратуре ввода резерва. Их конструкция обеспечивает механический принцип break-before-make (разрыв круга перед замыканием следующего) с фиксацией в среднем нулевом положении. Это гарантирует гашение электрической дуги и исключает одновременное замыкание контактов обоих источников.

В однофазных сетях 230 В необходимо применять двухполюсные (2P) переключатели резерва, одновременно коммутируют и фазный (L), и нейтральный (N) проводники. Однополюсное переключение только фазы при общей глухо соединенной шине нуля может привести к конфликту потенциалов нейтрали и износу встроенного в инвертор датчика тока утечки. Дополнительно европейский стандарт EN 50549-1 обязывает солнечные и накопительные инверторы, работающие параллельно с сетью, иметь защиту от островного режима (anti-islanding), которая автоматически отключает генерацию или разрывает связь с сетью в случае исчезновения напряжения в распределительной линии для защиты аварийных бригад.

Таблица расчета токов, автоматов и сечения кабеля (3-10 кВт)

Выбирая сечение кабеля инвертора на стороне 230 В, проектировщик должен опираться не только на номинальную мощность генерации, но и на максимальный ток транзита в режиме байпаса, а также на пусковые перегрузки (до 150–200% в течение 5–10 секунд при скважинных скважинах). Спад напряжения на участке между щитом и клеммами преобразователя не должен превышать 1,5–2%, иначе при большой нагрузке автоматика будет фиксировать просадку напряжения.

За базовый ориентир пропускной способности берется таблица B.52.5 стандарта IEC 60364-5-52, которая устанавливает допустимый длительный ток для медных кабелей с изоляцией сшитого полиэтилена (XLPE) при температуре воздуха 30 °C: сечение 2,5 мм² рассчитано на токи до 28-30 А, 6 мм² - до 48-52 А, 10 мм² - до 66 в зависимости от способа монтажа. Поскольку для бытового монтажа чаще всего используют гибкие кабели с изоляцией ПВХ в кабель-каналах или гофротрубах, сечение выбирают с запасом на одну степень выше во избежание теплового старения изоляции.

Обратите внимание: если номинал входного автомата превышает расчетный ток генерации из-за необходимости пропустить большую мощность по байпасу, кабель линии AC IN и AC OUT обязательно подбирается по номиналу высшего автомата (например, 10 мм для 40 А и 16 мм для 63 А).

Силовые клеммы ONKA и наконечники: переход от инвертора к щиту

Безопасное подключение инвертора к щиту требует правильной организации ввода гибких многопроводных кабелей (типа ПВС, КГ или H07RN-F), которыми обычно выполняют обвязку преобразователя из-за их удобства при укладке в тесных нишах корпуса. Зажимать обнаженную многопроводную жилу непосредственно под винт автомата или клеммной колодки инвертора категорически запрещено: винт перерезает часть тонких проволочек, площадь контакта уменьшается, и соединение начинает греться при длительном токе 25–50 А.

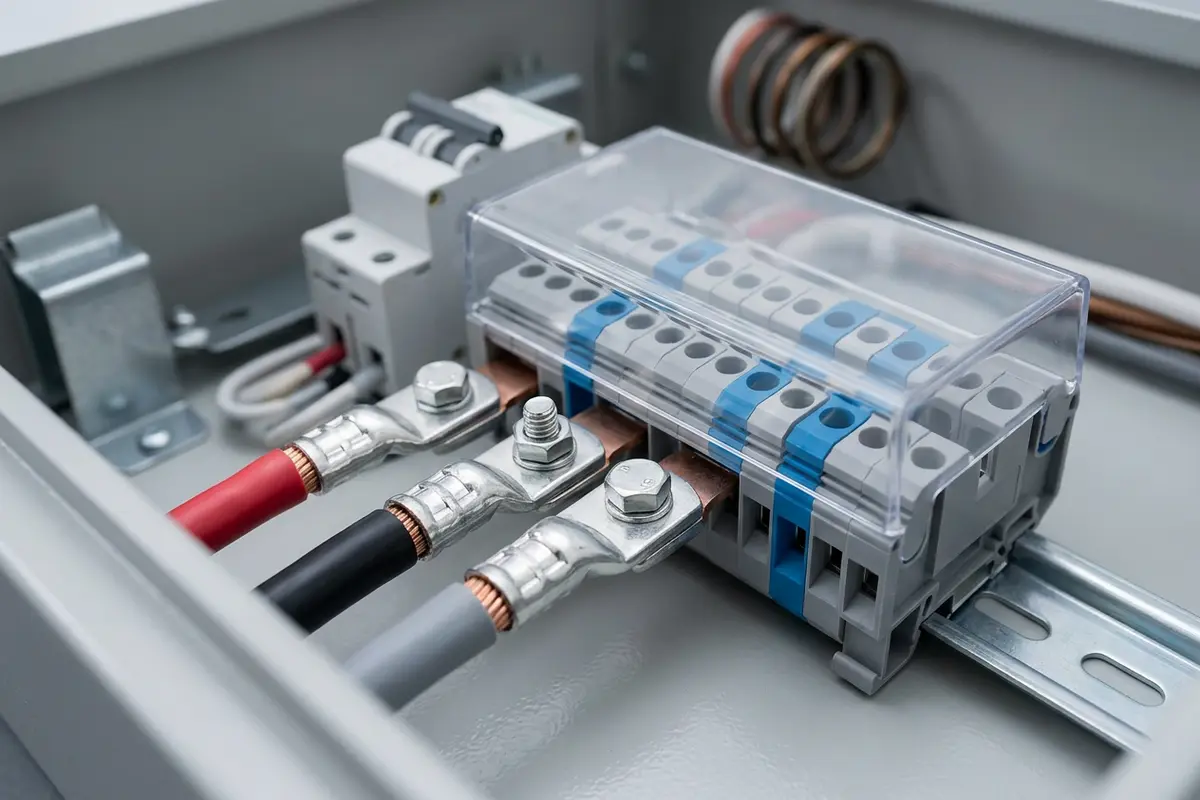

Чтобы аккуратно принять кабель от преобразователя в распределительном щите и перейти на внутреннюю разводку, на металлический профиль DIN-рейки DEMTE (например, перфорированный 35×7.5 с артикулом 1100092 или усиленный 35×15 — артикул 1100106) устанавливают проходные силовые клеммы ONKA. При использовании массивных проводников или при параллельном соединении нескольких инверторов на общую магистраль удобно применять силовые клеммы с прозрачной защитной крышкой: артикул 1030002 рассчитан на сечение 25 мм², а артикул 1030017 — на 35 мм². Прозрачная крышка делает невозможным случайное прикосновение к токопроводящим частям, одновременно позволяя визуально контролировать состояние изоляции и проводов.

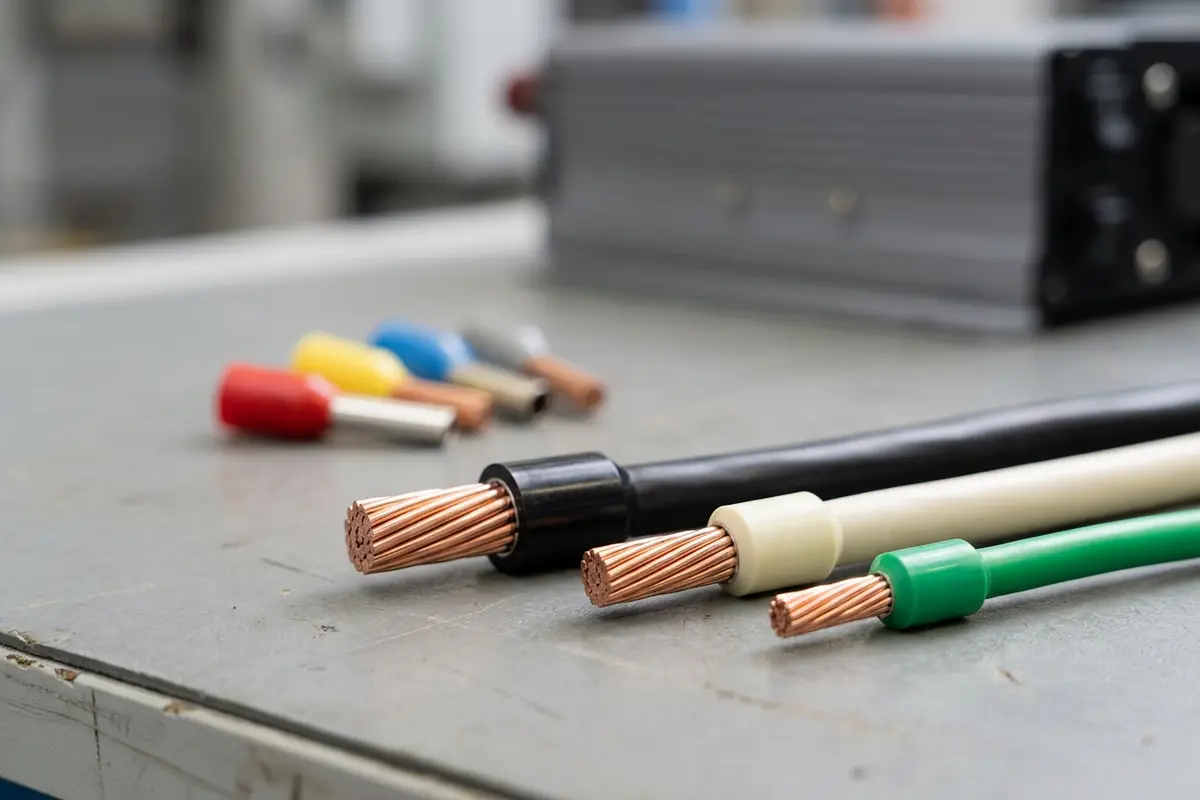

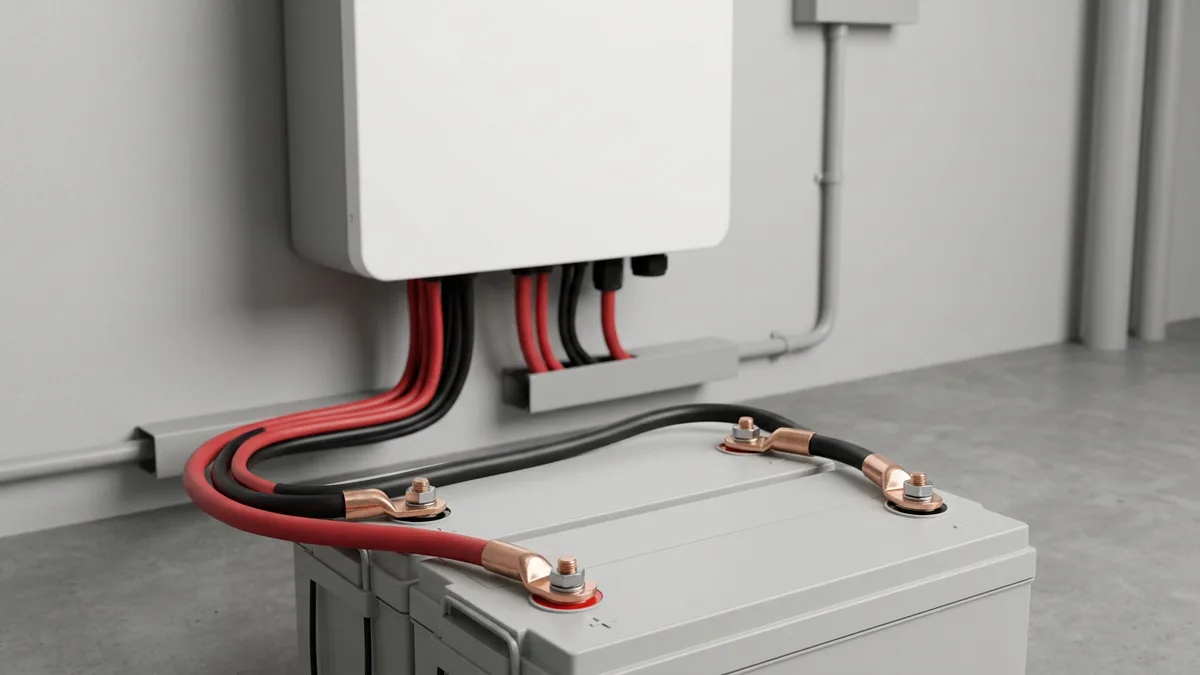

Для окончивания гибких жил в пружинных или клеточных зажимах модульной автоматики используют трубчатые наконечники L&S TERMICO с изолирующей манжетой. В зависимости от расчетного сечения линии подбирают соответствующие артикулы: для 6 мм² - 9CE060012BK (длина гильзы 12 мм) или 9CE060018BK (18 мм), для 10 мм² - 9CE100012IV (12 мм) или 8CE10 8–10 кВт с кабелем 16 мм² – 9CE160012G (12 мм) или 9CE160018G (18 мм). Если же клеммная колодка самого инвертора выполнена в виде открытых шпилек под винт М5, М6 или М8, применяют медные луженые наконечники SIMPA под опрессовку гидравлическим или механическим прессом: например, ST00606 (6 мм², отверстие 6 мм), ST01006 (16 мм, 16 мм отверстие 8 мм).

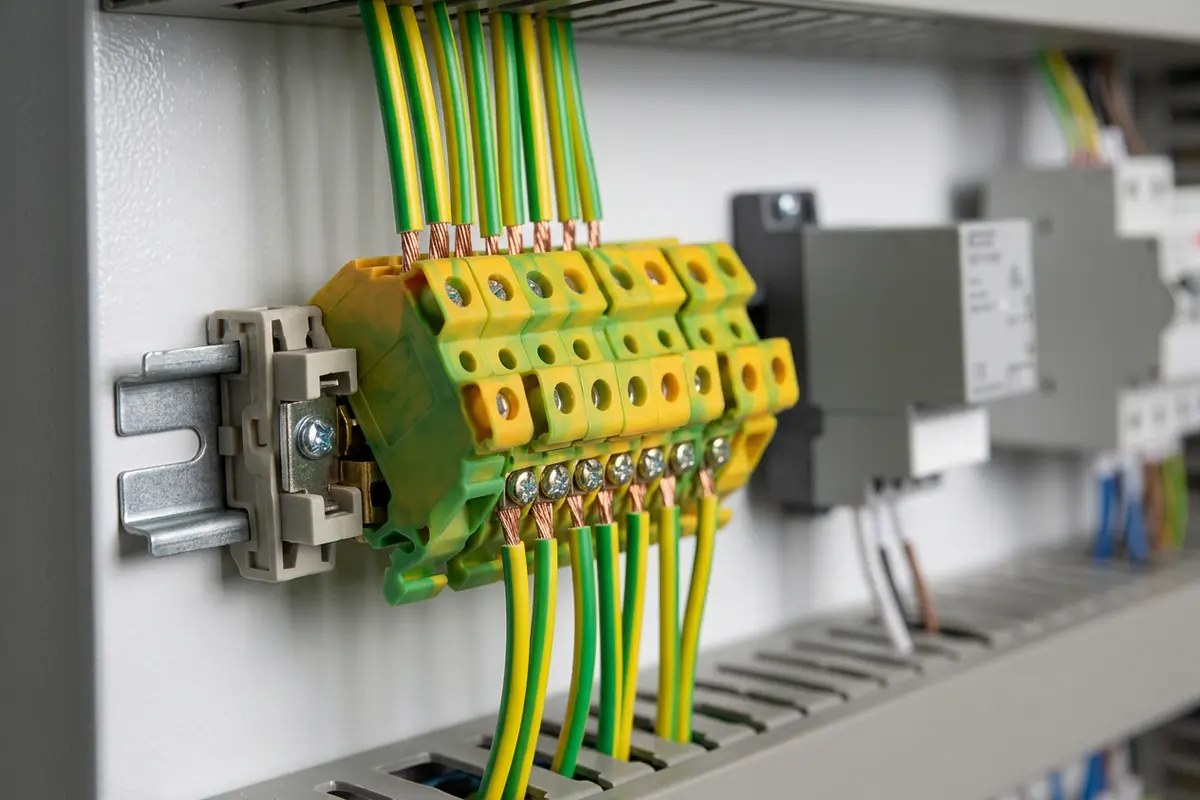

Для коммутации защитного проводника PE (заземление корпуса инвертора и входной линии) устанавливают в ряд специализированные желто-зеленые винтовые клеммы ONKA с прямым электрическим контактом на DIN-рейку: артикул 1010541 (6 мм²), 1010221 (10 мм6)3 или 1010221 (10 мм²). Чтобы собранный блок силовых и заземляющих клемм не смещался вдоль профиля под тяжестью жестких подводных кабелей, с обоих торцов ряда монтируют фиксаторы (стопоры) на DIN-рейке ONKA – металлические или полиамидные модели mini-1 (артикул 1060014) или усиленные maxi-1 (артикул 1060005).

Защитная автоматика на стороне 230 В: выключатели, УЗО и ПЗИП

Комплексное подключение инвертора к щиту предусматривает защиту как самой кабельной трассы, так и силовой электроники преобразователя. На линии входа AC IN обязательно устанавливают двухполюсный модульный автоматический выключатель с времяточечной характеристикой C, номинал которого соответствует максимально допустимому входному инверторному току и сечению проводника. На выходе AC OUT (Backup) целесообразно ставить автомат с характеристикой B. Поскольку полупроводниковый инвертор в режиме работы от аккумулятора не способен выдать огромный ток короткого замыкания (как это делает трансформаторная подстанция), автомат типа B с меньшим порогом срабатывания электромагнитного расцепителя (3-5 In) инвертор уйдет в глубокую аварийную защиту.

Дифференциальную защиту резервных линий организуют с помощью устройств защитного отключения (УЗО) или дифавтоматов с током утечки 30 мА. Важно устанавливать электромеханические УЗО типа A, которые реагируют как на сменный синусоидальный, так и на пульсирующий постоянный ток утечки. Если бестрансформаторный инвертор по своей топологии может генерировать гладкие постоянные токи утечки свыше 6 мА при пробое изоляции на стороне DC, производители требуют установки УЗО типа B во избежание намагничивания сердечника обычного дифференциального трансформатора. Ставить общее УЗО на линии AC IN перед инвертором не рекомендуется: высокие емкостные токи встроенных EMC-фильтров преобразователя часто приводят к ложным срабатываниям при переходных процессах в сети.

Для защиты чувствительной платы управления и входных варисторов инвертора от грозовых и коммутационных импульсов из внешней сети во вводном щите перед портом AC IN монтируют устройство защиты от импульсных перенапряжений класса II (Type 2). Если расстояние по кабелю между главным распределительным щитом (где уже стоит ПЗИП) и местом монтажа инвертора превышает 10 метров, защитный разрядник класса II должен быть продублирован непосредственно в щитке возле преобразователя.

Нейтраль и заземление: правила коммутации и типичные ошибки

Одной из самых сложных проблем, которую должно решать подключение инвертора к щиту, есть поведение нейтрального проводника при исчезновении внешней сети Когда вводящий двухполюсный автомат или реле антиостровной защиты инвертора разрывает входные линии L и N от подстанции, аппарат переходит на питание от батарей и становится изолированным источником энергии (подобно системе IT). В таком режиме возникает эффект «плавающей нейтрали»: относительно контура заземления на обоих выходных проводах AC OUT индикаторная отвертка светится, а мультиметр показывает по 115 В между фазой и землей и между нулем и землей (при стабильных 230 В между выводами). От так называемой виртуальной нейтрали отказываются работать газовые котлы с ионизационным контролем пламени и некоторые чувствительные источники бесперебойного питания.

Решение этой задачи зависит от архитектуры конкретного преобразователя и схемы заземления дома (TN-S или TT):

• Встроенное реле заземления нейтрали (Ground Relay): Многие современные гибридные инверторы имеют внутренний сухой контакт или программную опцию (Island Mode/Grounding Box), которая автоматически соединяет выходную нейтраль N порта Backup с клеммой защитного заземления PE исключительно на время автономной работы, формируя полноценную систему TN-S. При возникновении наружной сети это реле мгновенно размыкается к моменту синхронизации с городским нулем.
• Сквозная нейтраль: В некоторых моделях нейтральные клеммы N на входах AC IN и AC OUT гальванически соединены внутри платы. В такой конфигурации при разъединении только однополюсного вводного автомата связь с заземленной нейтралью сети сохраняется, однако при полном двухполюсном отключении ввода нейтраль снова становится изолированной. Запрещается самопроизвольно ставить глухую перемычку между выходным нулем AC OUT и шиной PE в щите, если инвертор не поддерживает такой режим: в момент возврата сети это вызовет мгновенное срабатывание дифференциальной защиты или повреждение ключей инвертора через выравнивающие токи.

Перед первой подачей напряжения обязательно проведите инструментальную проверку смонтированной схемы:

1. Проверьте фазирование: проводники L, N и PE на портах AC IN и AC OUT должны совпадать с маркировкой производителя (перепутывание фазы и нуля на входе часто выводит инвертор в ошибку или блокирует запуск).
2. Протяните все винтовые клеммы динамометрической отверткой в соответствии с паспортным моментом затяжки и убедитесь в надежной фиксации наконечников в зажимах.
3. Измерьте сопротивление изоляции кабельных линий и проверьте непрерывность цепи защитного заземления от корпуса инвертора до главной заземляющей шины.
4. Проверьте работу реверсивного переключателя I-0-II без нагрузки, убедившись в полном отсутствии встречного напряжения на клеммах AC OUT в положении «Сеть».

Все электромонтажные работы, проектирование схемы коммутации нейтрали и первый пуск силового оборудования должны производиться исключительно квалифицированным электриком с группой допуска и строгим соблюдением действующих норм электробезопасности и инструкции производителя преобразователя.

Часто задаваемые вопросы

Можно ли подключать инвертор к обычной розетке кабелем «вилка-вилка»?

Нет, использование кабеля с двумя вилками категорически запрещено и смертельно опасно. Во-первых, оголенные штыри вилки оказываются под напряжением 230 В, во-вторых, бытовая розетка на 16 А расплавится при длительной нагрузке свыше 3,5 кВт, а в-третьих, в случае забытого включенным вводного автомата встречный ток мгновенно сожжет исходящие транзисторы. Подключение производится только стационарным кабелем через щит с опрокидывающимся рубильником.

Зачем ставить внешний опрокидывающийся рубильник, если гибридный инвертор сам переключает питание?

Встроенное инверторное реле обеспечивает автоматический переход на АКБ при исчезновении света, но оно является частью самого электронного устройства. Если инвертор выйдет из строя, потребуется прошивка, чистка от пыли или замены, без внешнего трехпозиционного переключателя I-0-II все резервные линии дома останутся без света до окончания ремонта. Сервисный байпас в щите позволяет в одно движение перевести дом на прямое питание от сети.

Какие клеммы выбрать для перехода гибкого кабеля от инвертора в распределительном щите?

Для надежной коммутации на DIN-рейке используют проходные винтовые или силовые клеммы ONKA соответствующего номинала по току и сечению, зафиксированные по краям торцевыми упорами. Сам гибкий многопроволочный кабель перед зажимом в клемму или автомат обязательно опрессовывают трубчатыми изолированными наконечниками (НШВИ) L&S TERMICO или медными лужеными наконечниками SIMPA, если подключение в инверторе осуществляется под болт.

Почему газовый котел не работает при переходе инвертора на работу от аккумулятора?

Большинство современных газовых котлов являются фазозависимыми и контролируют наличие пламени из-за тока ионизации относительно заземленного корпуса, для чего им требуется четко выраженная нейтраль (0 В между N и PE). В автономном режиме без связи с наружной сетью на выходе инвертора появляется изолированная система (по 115 В на обоих проводах относительно земли). Проблема разрешается активацией встроенного в инвертор реле заземления нейтрали или установкой разделительного трансформатора с организацией локального нуля для котла.
