Коротке замикання в розподільчій коробці: 5 помилок вибору і монтажу

Коротке замикання в розподільчій коробці рідко буває випадковістю. Зазвичай його готують заздалегідь: коробка з недостатнім ступенем захисту, переповнений корпус, скрутки на ізострічці, кабель без вводу через гострий край отвору. Розберемо, які помилки у виборі і монтажі коробки найчастіше закінчуються замиканням і як їх уникнути.

Чому замикання виникає саме в коробці

Розподільча коробка — місце, де кабелі втрачають заводську ізоляцію: жили зачищені, з’єднані між собою і зібрані в малому об’ємі. Тут збігаються три ризики:

• Волога і пил — проникають крізь неправильно обраний корпус або негерметичні вводи і створюють струмопровідні містки між жилами.
• Нагрів — поганий контакт у з’єднанні гріється, ізоляція м’якне, тріскається і з часом відкриває жилу.
• Механічне пошкодження — ізоляцію ріже край отвору, кришка або сусідні проводи, якщо в коробці тісно.

Будь-який з цих факторів сам по собі може й не призвести до аварії. Разом — коротке замикання в розподільчій коробці стає питанням часу.

Помилка 1. Ступінь захисту не відповідає місцю

Найпоширеніша причина — коробка для сухого приміщення, встановлена у вологому. Код IP за стандартом IEC 60529 показує, від чого захищена оболонка: перша цифра — від пилу, друга — від води.

Як вибрати між IP54, IP65 і IP67 і не переплатити, детально розібрано в статті про герметичні розподільчі коробки.

Помилка 2. Коробка замала

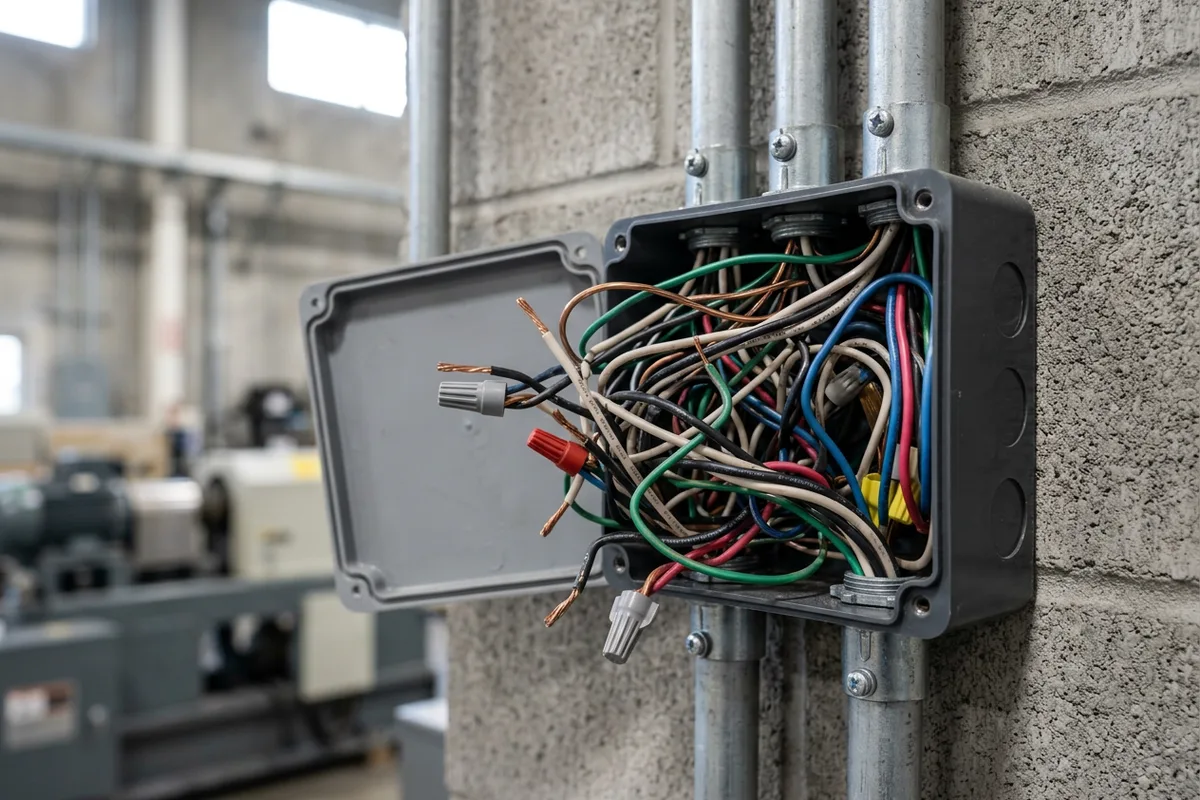

Тісна коробка — прихована причина замикань. Коли з’єднання і запаси проводів не вміщуються, монтажник із силою закриває кришку. Жили перегинаються під гострим кутом, ізоляція тріскається на згинах, а з’єднання тиснуть одне на одне. До того ж у малому об’ємі гірше відводиться тепло, і контакти гріються сильніше.

Правило просте: усі з’єднання, клеми і запаси проводу мають лягати вільно, без натягу, а кришка — закриватися без зусилля. Якщо сумніваєтеся — беріть наступний типорозмір. Таблиця вибору є в статті про розміри розподільчих коробок.

Помилка 3. Скрутки та ізострічка замість клем

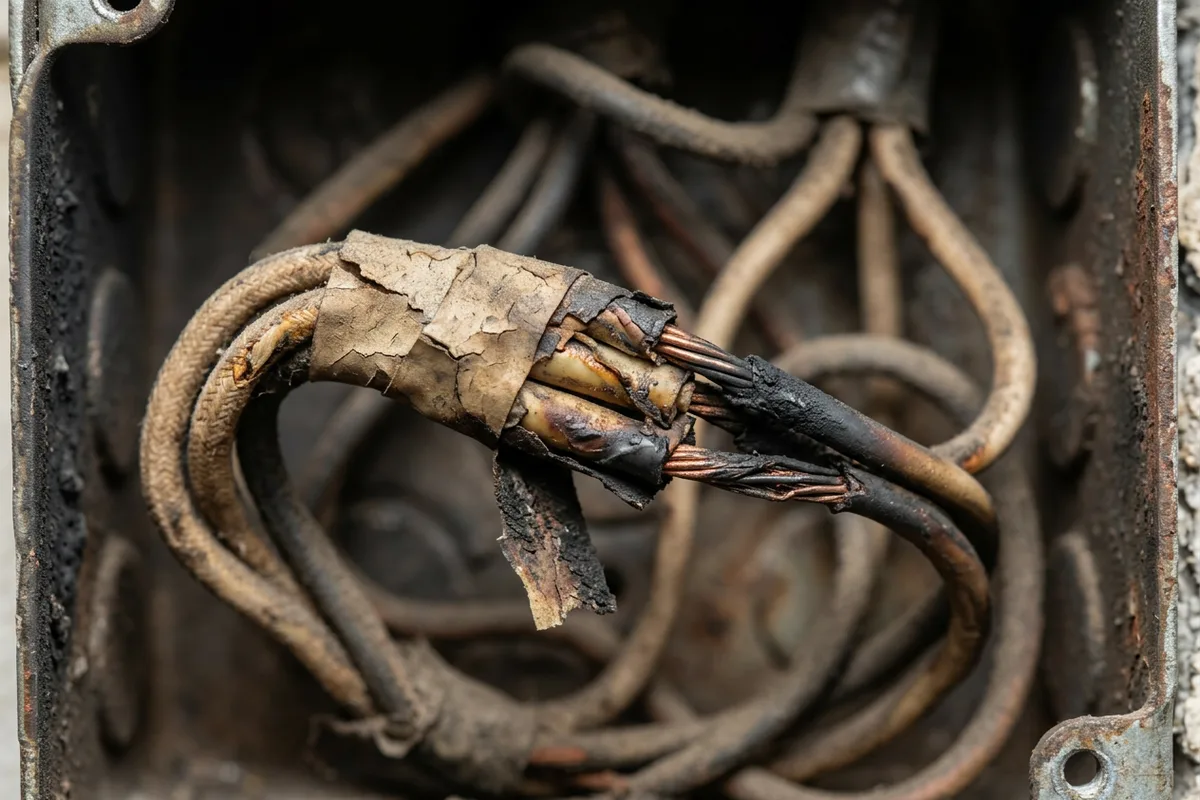

Скрутка, обмотана ізострічкою, — класичне джерело замикань у старих коробках. Контакт у скрутці тримається лише на пружності самих жил і з часом слабне. Слабкий контакт гріється, ізострічка висихає і відклеюється, і оголені жили опиняються поруч.

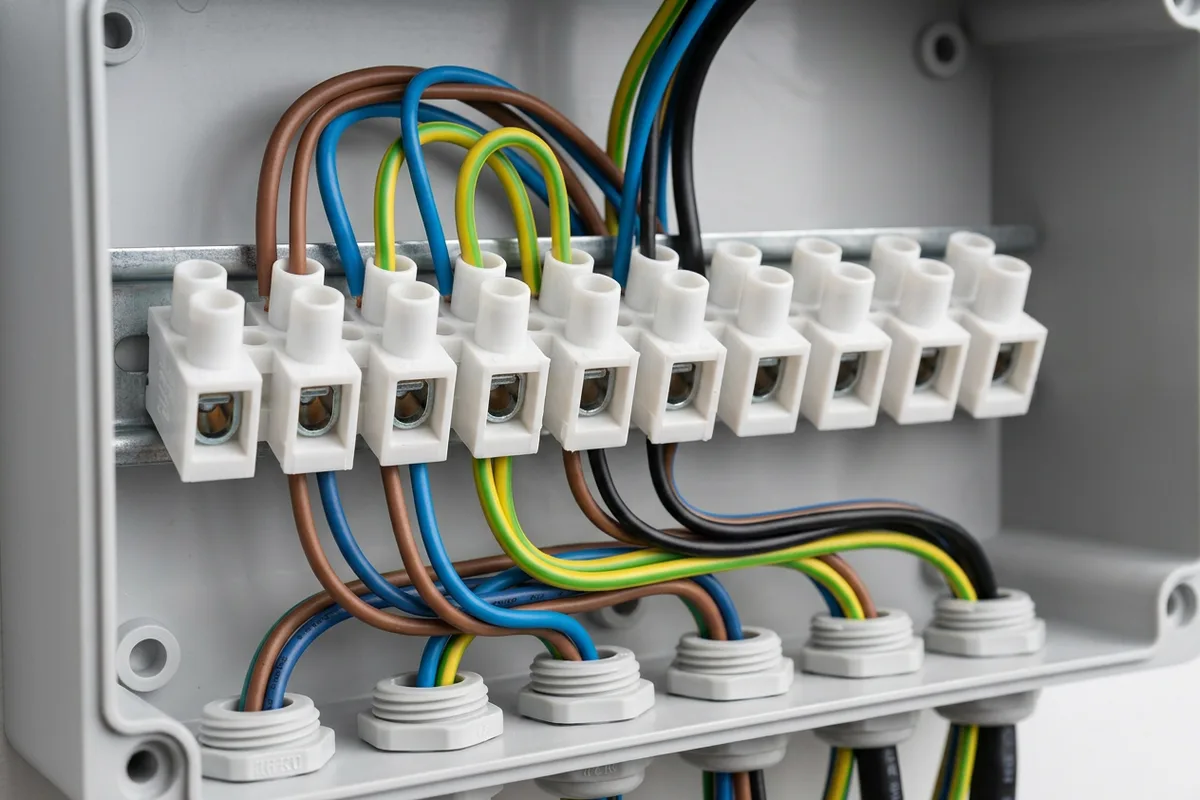

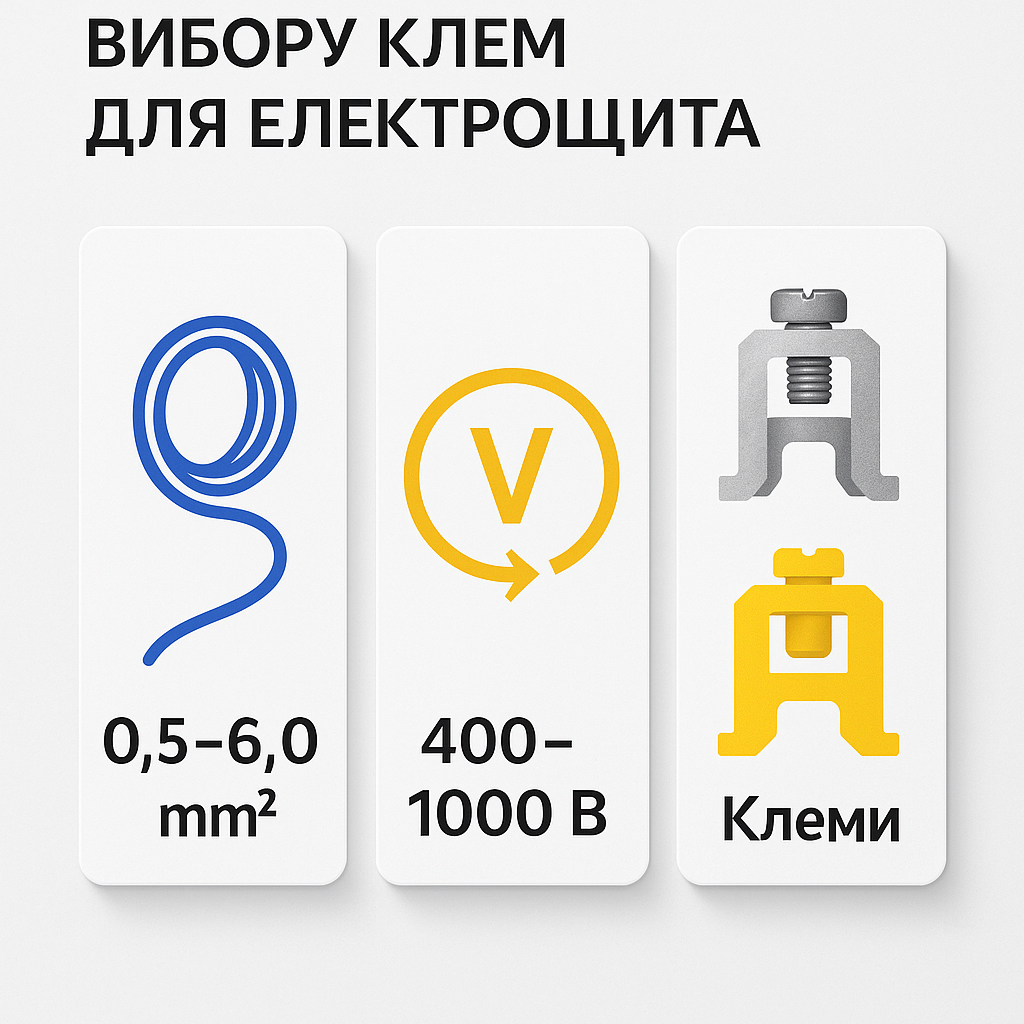

Надійніше з’єднувати провідники через клеми, де кожна жила затиснута окремо, а струмоведучі частини закриті ізоляційним корпусом. Для розподільчих коробок зручні клемні колодки прохідні ONKA: вони випускаються на перерізи 0,75–1,5 мм² (арт. 1070027), 2,5–4 мм² (1070028), 4–6 мм² (1070029), 6–10 мм² (1070030), 10–16 мм² (1070031) і 16–25 мм² (1070032).

Головне — підбирати клему під фактичний переріз, заводити жилу на всю глибину затиску і не залишати оголеної міді поза клемою.

Помилка 4. Кабель заведено без вводу

Кабель, заведений у коробку через просвердлений отвір без вводу, страждає двічі. Гострий край пластику з часом прорізає оболонку, особливо якщо кабель смикають або він вібрує. А в зазор навколо кабелю потрапляють вода і пил — і ступінь захисту коробки втрачається.

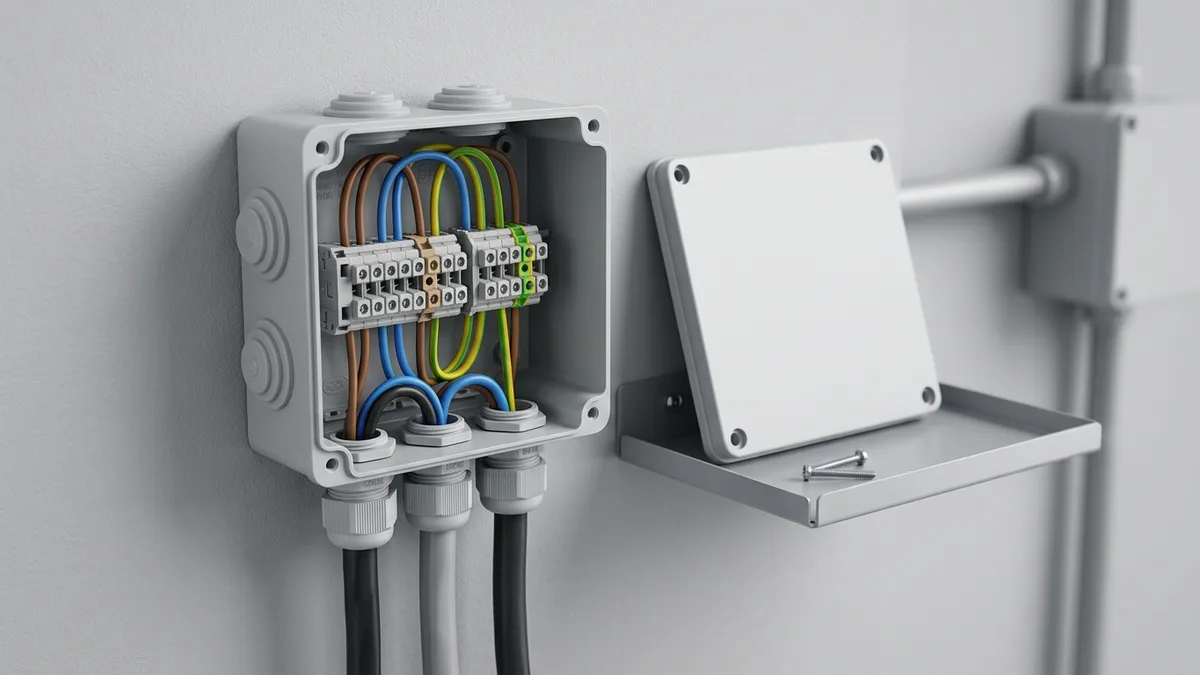

• Використовуйте коробки з готовими кабельними вводами або встановлюйте вводи в коробки з гладкими стінками.
• Підбирайте ввід під діаметр кабелю: у завеликому ввід не обтисне оболонку, і герметичність не забезпечиться.
• Заводьте кабель знизу або збоку — щоб вода не стікала по ньому всередину.
• Закривайте невикористані отвори заглушками.

Для швидкого монтажу в приміщенні зручні коробки з кабельними вводами IP54: вводи вже встановлені в стінках корпусу.

Помилка 5. Конденсат і неправильне розміщення

Навіть правильна коробка може набрати воду зсередини. На вулиці та в неопалюваних приміщеннях при перепаді температур на внутрішніх стінках випадає конденсат. Він стікає вниз і збирається на дні — саме там, де лежать з’єднання.

• Не розміщуйте коробку в найнижчій точці траси, куди стікає вода по кабелях.
• Розташовуйте з’єднання вище дна коробки, а не на ньому.
• Не залишайте відкриту коробку під дощем чи в тумані під час монтажу.
• У вологих приміщеннях не ставте коробку там, куди потрапляють прямі бризки.

Якщо замикання вже сталося

Спрацював автомат, з коробки пахне горілим або на ній видно сліди кіптяви — не вмикайте лінію повторно «на пробу». Порядок дій:

1. Знеструмте лінію і переконайтеся у відсутності напруги на всіх жилах коробки.
2. Відкрийте коробку й оцініть пошкодження: оплавлені з’єднання, обвуглена ізоляція, вода чи іржа всередині.
3. Знайдіть причину — волога, тіснота, погане з’єднання чи пошкоджений вводом кабель. Без цього замикання повториться.
4. Виріжте пошкоджені ділянки жил до чистої неушкодженої ізоляції. Якщо запасу довжини не вистачає — подовжуйте кабель через клеми, а не скруткою.
5. Замініть оплавлену коробку: пластик після нагріву втрачає форму, і кришка перестає ущільнювати корпус.
6. Перед увімкненням перевірте опір ізоляції лінії мегаомметром.

Якщо коробка стоїть на вулиці чи у вологому приміщенні, заміну роблять одразу на корпус з потрібним ступенем захисту і вводами.

Чек-лист: коробка без ризику замикання

Коробки різних ступенів захисту і розмірів CETINKAYA PANO зібрані в категорії розподільчі коробки.

Часті запитання

Які ознаки того, що в коробці може статися замикання?

Потемніння або оплавлення ізоляції біля з’єднань, запах гару, сліди води чи іржі всередині, тріщини на корпусі, ослаблені скрутки. Будь-яка з цих ознак — привід знеструмити лінію і переробити з’єднання.

Чи можна залишити скрутки, якщо вони добре заізольовані?

Ізострічка не відновлює контакт і з роками втрачає властивості. Надійніше замінити скрутки клемами під відповідний переріз, особливо на лініях з потужними споживачами.

Чи допоможе коробка IP67 у сухому приміщенні?

Технічно — так, але це зайва переплата. У сухому приміщенні замикання найчастіше виникають через тісноту і погані з’єднання, а не через вологу.

Чому в герметичній коробці з’являється вода?

Через конденсат при перепадах температур або через негерметичні вводи. Заводьте кабель знизу, використовуйте вводи під діаметр кабелю і закривайте зайві отвори.
