Кришка для кабель-каналу: як підібрати розмір і змонтувати

Кришка для кабель-каналу — дрібниця, без якої перфорований канал у щиті не виконує свою роботу повністю. Вона утримує проводи в каналі, закриває їх від пилу і випадкового дотику та робить щит охайним. Розберемо, як підібрати кришку до каналу CETINKAYA PANO за шириною, як її різати і монтувати та коли кришку краще ставити в останню чергу.

Навіщо кришка перфорованому кабель-каналу

• Утримує проводи. Без кришки проводи з часом вилазять з каналу, особливо на вертикальних ділянках і при щільному заповненні.
• Захищає ізоляцію. Закритий канал не пошкодять інструментом під час обслуговування сусідніх апаратів.
• Зменшує пил на проводах. У запилених цехах відкриті пучки збирають пил, який погіршує охолодження і зовнішній вигляд щита.

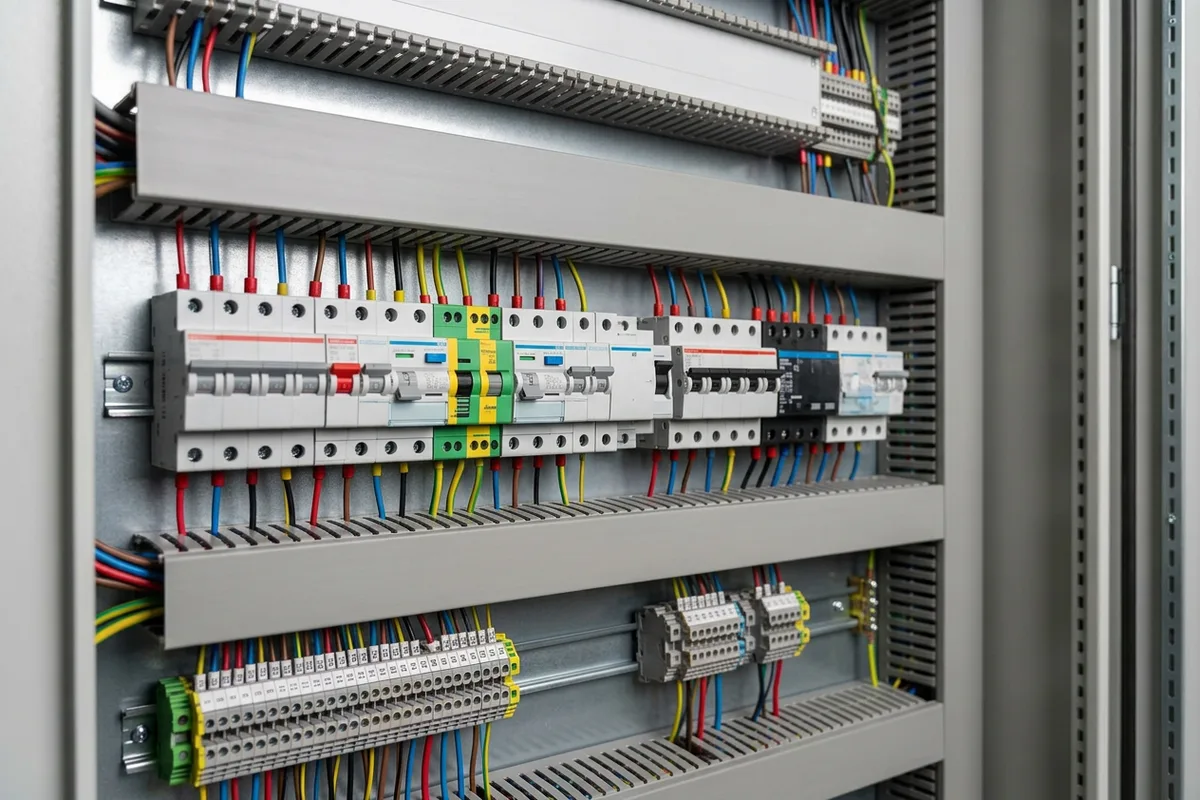

• Робить щит читабельним. Видно апарати й клеми, а не хаос проводів між ними.

При цьому перфорація бокових стінок залишається відкритою: проводи виходять до апаратів у будь-якій точці, а кришка закриває лише верх.

Як підібрати кришку за розміром каналу

Кришку обирають за шириною каналу — вона має точно лягти в замки бокових стінок. Кришки до перфорованого кабель-каналу CETINKAYA PANO продаються на метр у шести типорозмірах:

Цифри в артикулі відповідають ширині кришки: CWC600 — для каналу шириною 60 мм. Короб перфорований з кришкою CETINKAYA PANO випускається у 22 розмірах — від 25×25 до 120×80 мм, — тож для кожної ширини каналу є своя кришка. Окрема кришка знадобиться, коли штатну пошкодили, загубили або коли канал подовжують.

Як різати і монтувати кришку

1. Відміряйте по каналу після його остаточного кріплення, а не за кресленням: кришка має закривати канал від краю до краю.

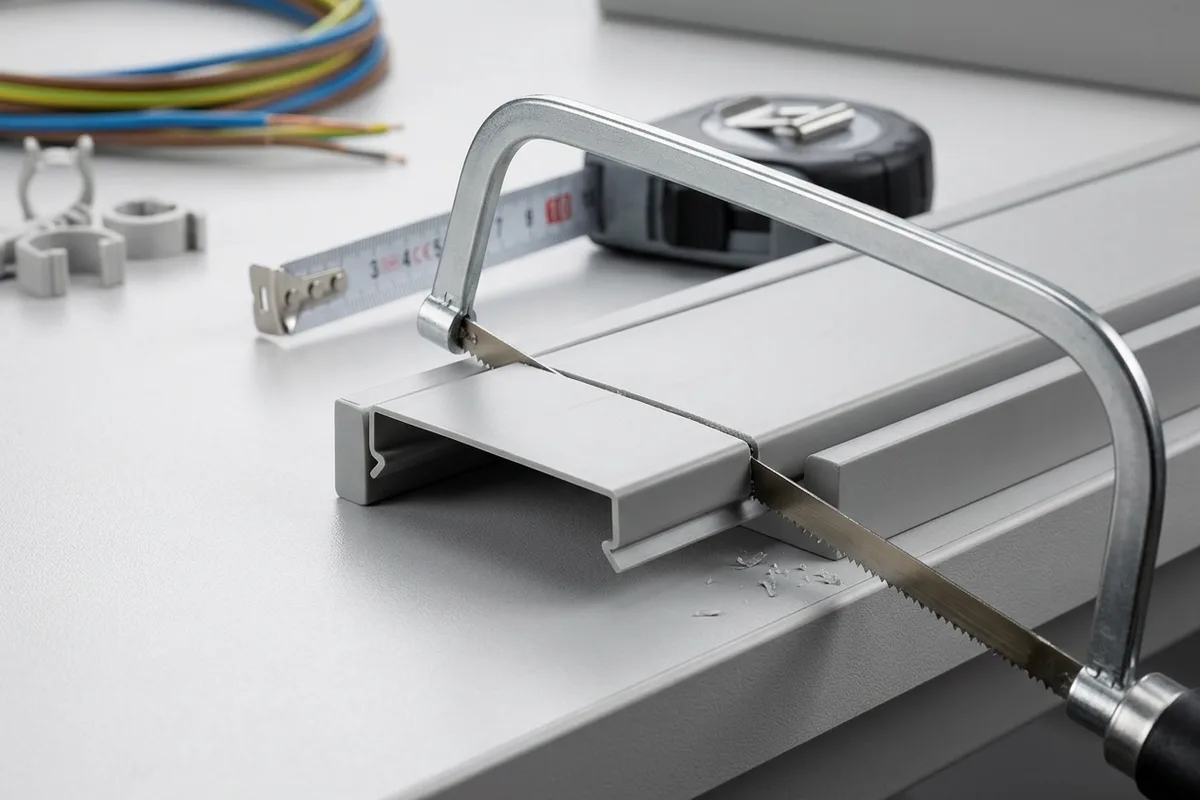

2. Ріжте рівно дрібнозубою ножівкою або спеціальними ножицями для кабель-каналу. Рваний край не сяде в замки і виглядатиме неохайно.
3. Зачистіть край від задирок — вони дряпають руки й ізоляцію.

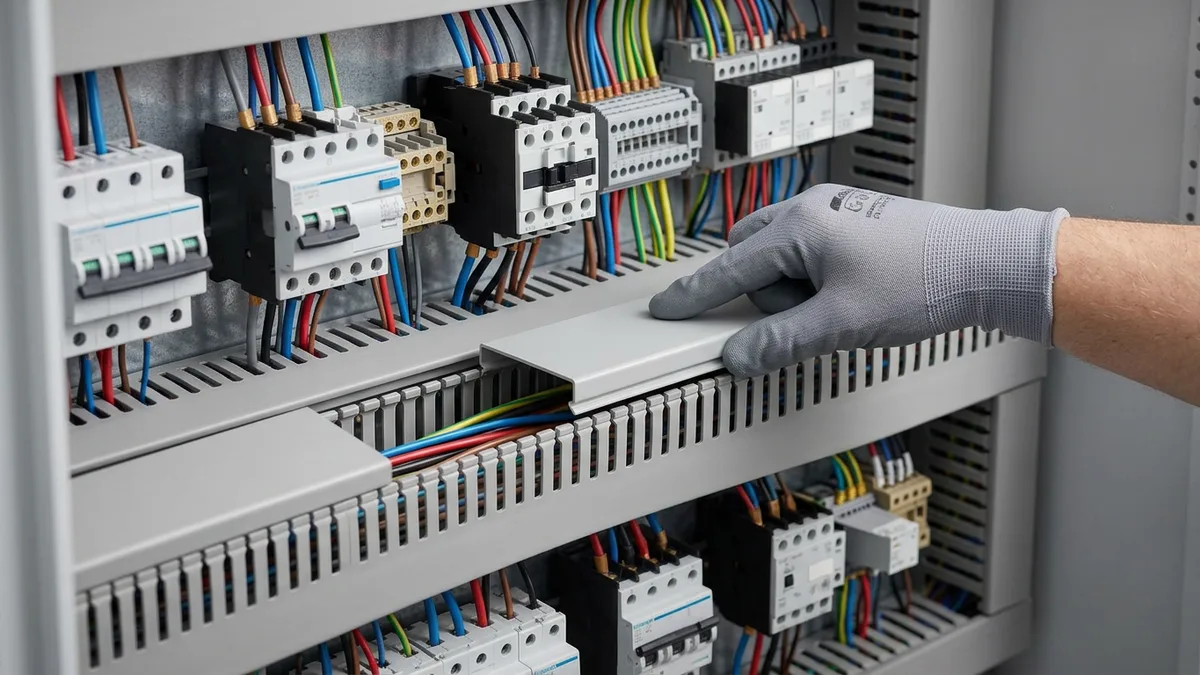

4. Закривайте з одного кінця, послідовно вдавлюючи кришку в замки по довжині. Не тисніть на середину над щільним пучком — можна зламати замок.
5. На стиках каналів зміщуйте стик кришки відносно стику каналу на кілька сантиметрів — так конструкція тримається жорсткіше.
6. На поворотах і переходах між каналами різних розмірів кришку підрізають під кут або використовують перехідні елементи — про них є стаття про перехідні елементи для кабель-каналів.

Коли кришку ставити, а коли — ні

Під час збирання і пусконалагодження кришки зазвичай не встановлюють: проводи ще додають, переносять і перевіряють. Кришки закривають наприкінці, коли щит пройшов перевірку.

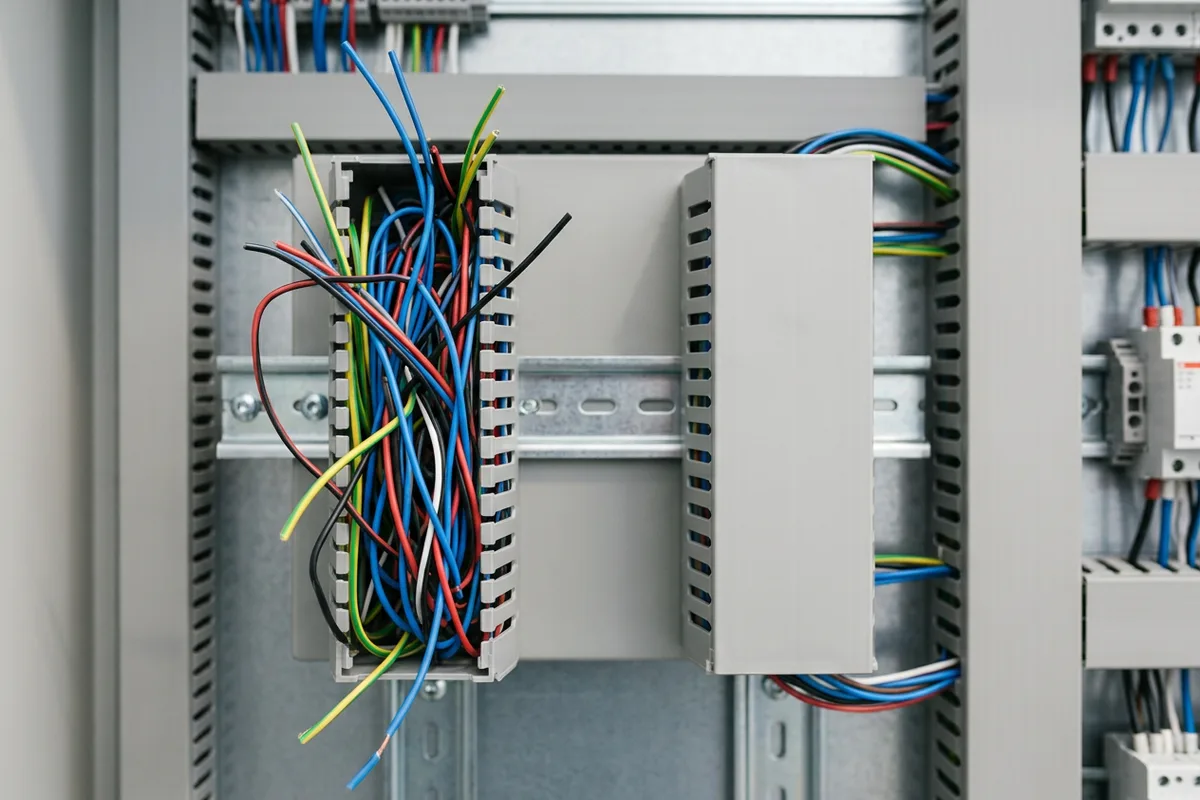

Канал без кришки допустимий лише як тимчасовий стан. Якщо кришку не вдається закрити через переповнення — це сигнал, що канал замалий. Типовий орієнтир — не заповнювати канал більше ніж на 60–70 % перерізу: так проводи не тиснуть на кришку, а в каналі лишається повітря для охолодження і місце для нових ліній. Як розрахувати довжину й розміри каналів для щита — у статті про розрахунок кабель-каналу на DIN-рейку.

Типові помилки

• Кришка не тієї ширини. Ширша не тримається, вужча не заходить у замки або ламає їх.
• Переповнений канал. Кришку «дотискають» силою — замки тріскаються, а проводи під кришкою натягнуті.
• Різання великими кроками ножівки. Рваний край і тріщини по довжині кришки.
• Кришки, зняті назавжди після ремонту. Через рік у такому щиті проводи висять поверх апаратів.

Канали, кришки й аксесуари для кабельних трас зібрані в категорії перфорований кабель-канал.

Часті запитання

Чи можна купити кришку окремо від каналу?

Так, кришки CETINKAYA PANO продаються окремо на метр — ширинами 25, 40, 60, 80, 100 і 120 мм.

Як дізнатися, яка кришка підійде до каналу?

За шириною каналу: виміряйте її або подивіться розмір у маркуванні каналу і візьміть кришку тієї ж ширини.

Чим різати кришку кабель-каналу?

Дрібнозубою ножівкою або спеціальними ножицями для кабель-каналів. Після різання зачистіть край від задирок.

Чому кришка не закривається?

Найчастіше канал переповнений або кришка не тієї ширини. Розвантажте канал чи замініть його ширшим.
