Розміри кабельних стяжок: як підібрати довжину, ширину і міцність

Правильно підібрані розміри кабельних стяжок визначають надійність фіксації провідників у щитах автоматики, на лотках і у відкритих трасах. Помилка у виборі ширини стрічки призводить до обриву замка під вагою силового кабелю, а недостатня довжина не дозволяє зафіксувати хвостик храповим механізмом. Нижче наведено розрахунок геометрії та навантажень для нейлонових хомутів завдовжки 100–450 мм і завширшки 2,5–7,6 мм.

Що позначають розміри кабельних стяжок: геометрія та матеріал

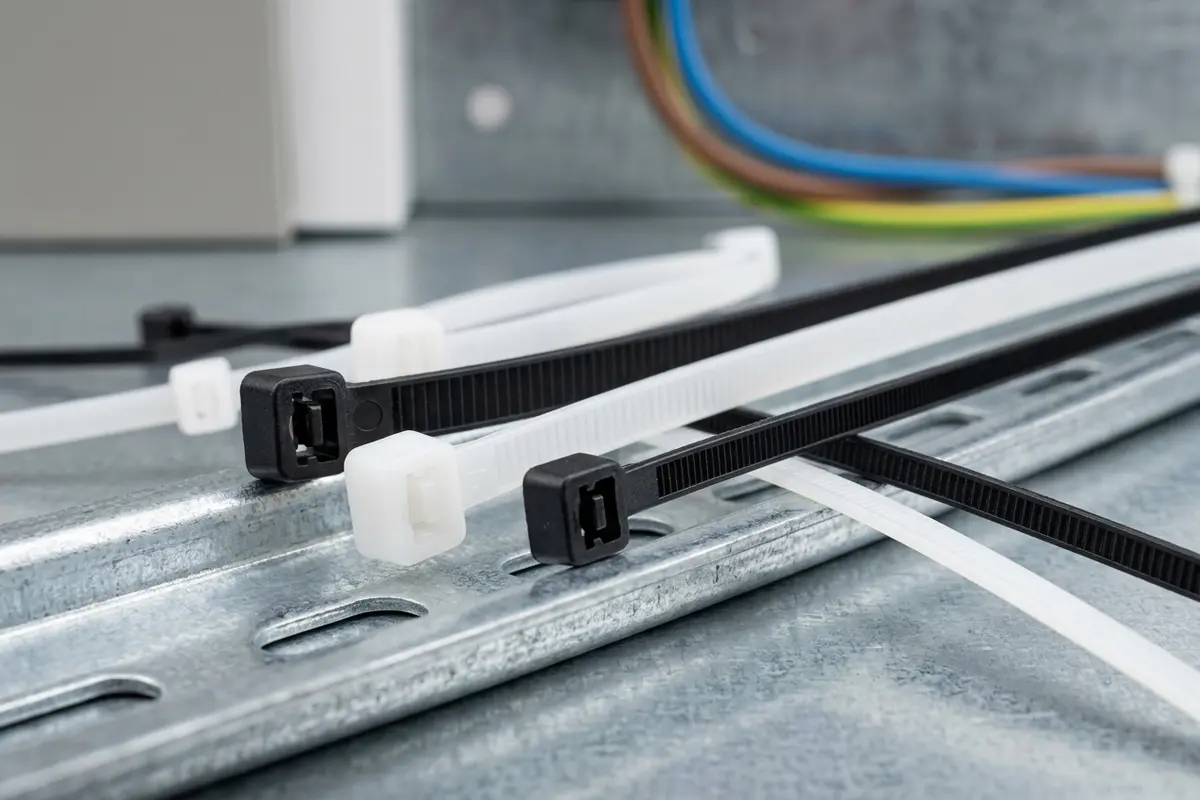

У технічних каталогах габарити кріплення записують у форматі «довжина × ширина» в міліметрах (наприклад, 200×3,6 мм або 450×7,6 мм). Деякі виробники у внутрішніх артикулах ставлять першою ширину (як-от SP-KBB/3.6x250), але суть незмінна: менше число (від 2,5 до 7,6 мм) вказує на ширину зубчастої стрічки, а більше (від 100 до 450 мм) — на повну довжину виробу разом із замковою головкою та завуженим монтажним кінчиком.

Кожен із цих двох параметрів відповідає за окрему фізичну характеристику:

• Довжина стрічки визначає виключно максимальний діаметр пучка проводів або труби, який можна охопити одним хомутом. Вона жодним чином не впливає на те, яку вагу витримає кріплення.
• Ширина (і пов’язана з нею товщина) визначає площу поперечного перерізу полімерної стрічки та масивність язичка в замку. Саме від ширини залежить граничне петльове зусилля на розрив.

Електромонтажні кабельні стяжки виготовляють методом лиття під тиском із поліаміду 6.6 (нейлону 6.6). Це міцний кристалічний полімер, чутливий до вмісту вологи. Згідно з технічним керівництвом із дотримання стандартів кабельних стяжок, поліамід 6.6 є гігроскопічним матеріалом із рівноважним вологопоглинанням близько 2,5–2,8% за відносної вологості 50%. Саме ця волога працює як пластифікатор і забезпечує гнучкість зубців під час замикання. Щоб матеріал не пересихав на складах і не ламався при згинанні, виробники ONKA, SIMPA та PEMSAN фасують продукцію в герметичні поліетиленові пакети по 100 штук. Після розкриття упаковки монтажники закривають пакет або тримають його подалі від обігрівачів.

Як розрахувати довжину стяжки під діаметр кабельного джгута

Загальна довжина хомута не дорівнює довжині кола, яке він здатен сформувати. Під час бандажування частина стрічки витрачається на проходження крізь замкову головку, а на кінці обов’язково залишається заправний хвіст завдовжки 20–30 мм, за який майстер або натяжний інструмент тягне стрічку.

Щоб обчислити необхідну довжину хомута для відомого діаметра кабельного пучка D (у міліметрах), використовують базову формулу довжини кола з поправкою на замок:

L_мін = (π × D) + K

У цьому рівнянні π ≈ 3,14, D — зовнішній діаметр сформованого пучка кабелів або гофротруби, а K — технологічний запас на замок і захват хвостика. Для вузьких хомутів (2,5–3,6 мм) запас K становить 25–35 мм, а для широких силових моделей (4,8–7,6 мм) із масивною головкою та жорстким кінцем — від 40 до 60 мм.

Наприклад, для найменшої серійної позиції ONKA 100×2,5 мм (артикул 8480 у білому кольорі та 8480B у чорному) паспортний максимальний діаметр пучка становить 22 мм. Перевірка за формулою підтверджує цей показник: 3,14 × 22 мм = 69 мм на сам обхват, а решта 31 мм припадає на замок і фіксацію. Спроба стягнути таким хомутом пучок діаметром 26 мм призведе до того, що в замок увійде лише гладкий завужений кінчик без зубців, і петля розімкнеться.

Підбираючи розміри хомутів, враховують і мінімальний діаметр охоплення: зубчаста насічка закінчується за 10–20 мм до самої головки, тому занадто широка стяжка не зможе щільно затиснути два тонкі сигнальні проводи перерізом 0,5 мм² — вони бовтатимуться у петлі.

Ширина стяжки і навантаження на розрив: таблиця вибору розмірів

Випробування та класифікація хомутів за механічною міцністю проводяться згідно з міжнародним стандартом IEC 62275 для кабельних стяжок (у Європі гармонізований як EN IEC 62275). Основним критерієм є петльова міцність на розрив (loop tensile strength) — зусилля у ньютонах або кілограмах, за якого замкнена в кільце стяжка розривається на розтягувальному стенді. Аналогічний підхід застосовує американський стандарт сертифікації UL 62275 для кріпильних пристроїв, що додатково нормує класи горючості поліаміду та роботу під вібраційними навантаженнями.

Нижче наведено порівняльну таблицю типорозмірів нейлонових стяжок із каталогу «Сіті Електрика» з паспортними даними виробників та зонами монтажного застосування.

Для точного підбору орієнтуються на паспортні показники виробника: наприклад, чорна кабельна стяжка SIMPA SP-KBS/3.6x292 має документоване зусилля на розрив 180 Н (18 кг), а тонка серія ONKA 2,5 мм розрахована на 8 кг. Під час вертикального прокладання важких кабелів у висотних шахтах навантаження розподіляють на кілька точок кріплення з кроком 300–500 мм, не перевищуючи 50% від граничного розривного зусилля одного хомута.

Білі чи чорні хомути: коли критична стійкість до ультрафіолету

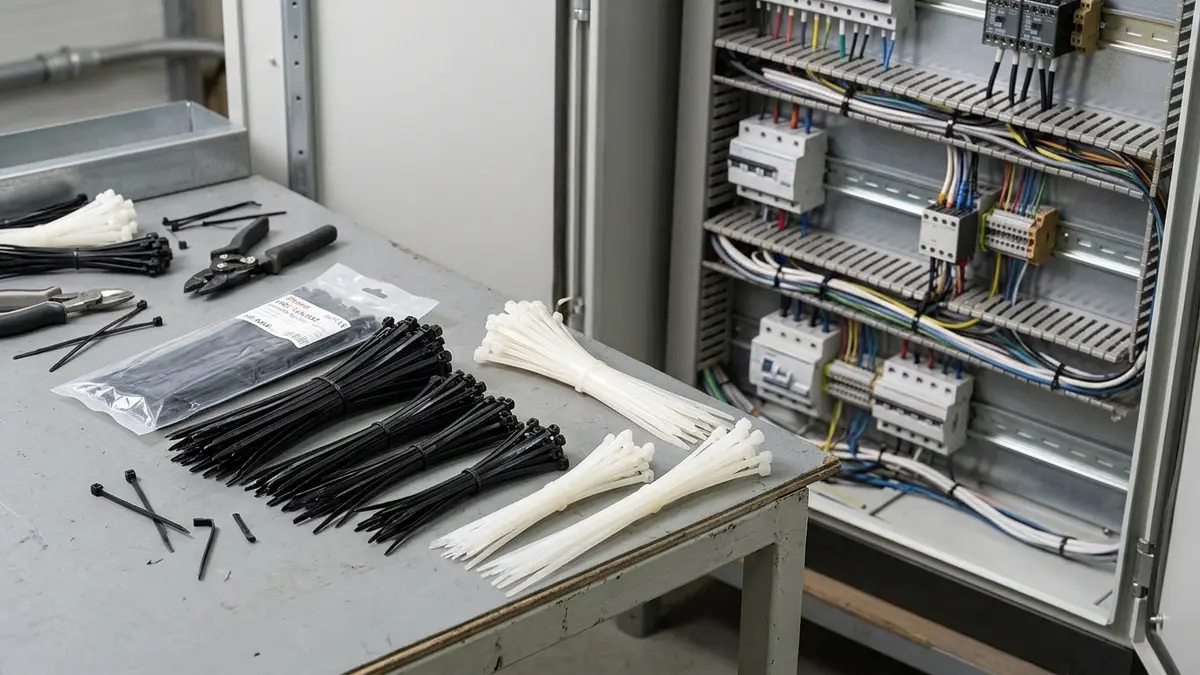

Колір нейлонового кріплення вказує не на дизайн, а на хімічний склад компаунда та допустиме середовище експлуатації. Натуральний поліамід 6.6 має напівпрозорий молочно-білий відтінок. Такі білі пластикові хомути призначені для внутрішнього монтажу: всередині закритих електрощитів, у сухих виробничих цехах, під фальшпідлогою або за підвісною стелею.

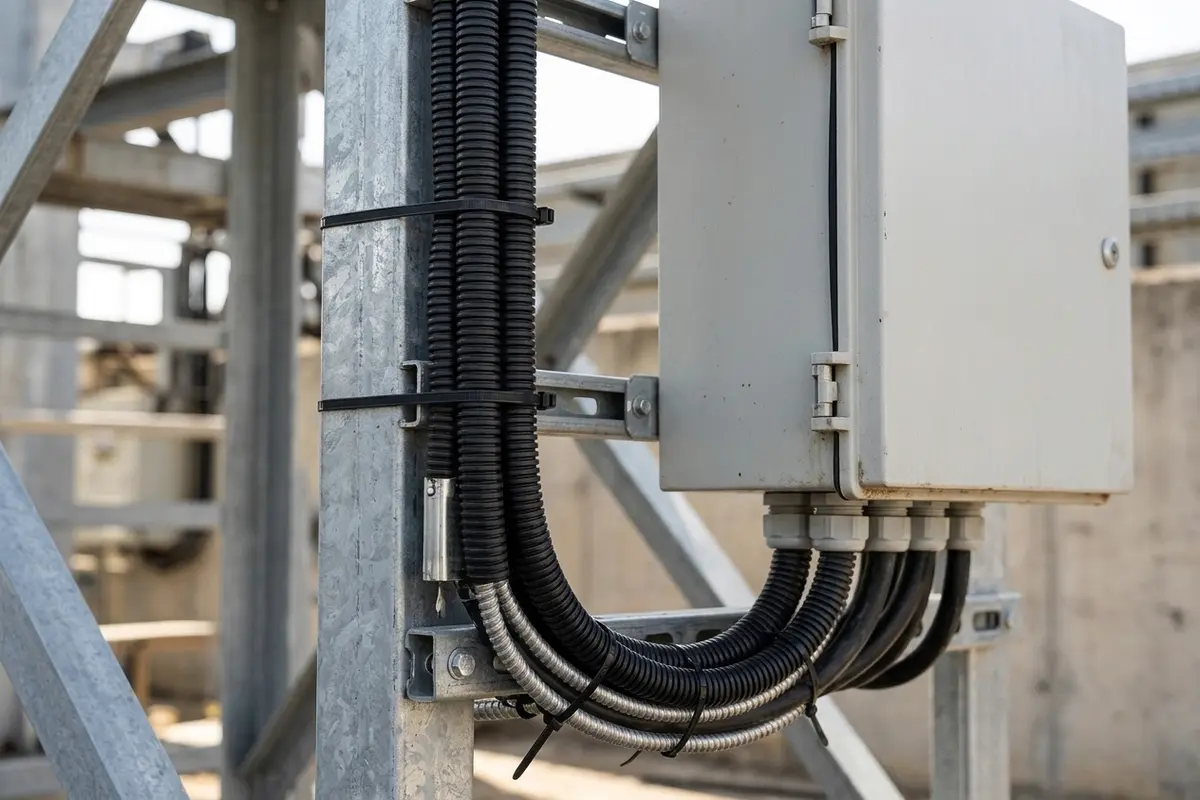

Під дією сонячного світла немодифікований нейлон зазнає фотоокиснювальної деградації: ультрафіолетові промені руйнують полімерні ланцюги, пластик жовтіє, втрачає еластичність і розсипається від легкого дотику чи вібрації. Як зазначає інженерний посібник із УФ-стійких кабельних стяжок, чорні атмосферостійкі вироби містять близько 2% рівномірно диспергованого технічного вуглецю (сажі, carbon black). Сажа поглинає ультрафіолетовий спектр і перетворює його на безпечне мікротепло, завдяки чому термін служби чорного хомута під прямим сонцем становить 5–10 років, тоді як білі аналоги стають крихкими вже через 6–24 місяці зовнішньої експлуатації.

Крім сонячного випромінювання, при виборі враховують температурний режим об’єкта. Хомути ONKA розраховані на робочий діапазон температур від −20 °C до +85 °C, чого достатньо для внутрішньоцехових щитів і опалюваних приміщень. Якщо монтаж ведеться на відкритих естакадах, сонячних електростанціях чи неопалюваних складах із суворими зимами, доцільно застосовувати чорні хомути пластикові SIMPA серії KBS, які зберігають працездатність у розширеному діапазоні від −40 °C до +85 °C. Важливо пам’ятати, що сам монтаж (затягування замка) за глибокого мінуса виконувати ризиковано — перед роботою на морозі пачку стяжок тримають у теплому приміщенні або в кабіні авто.

Застосування хомутів у монтажі: електрощити, кабель-канали і траси

Залежно від ділянки електроустановки збирачі щитів та електромонтажники комбінують кілька розмірних груп кріплення:

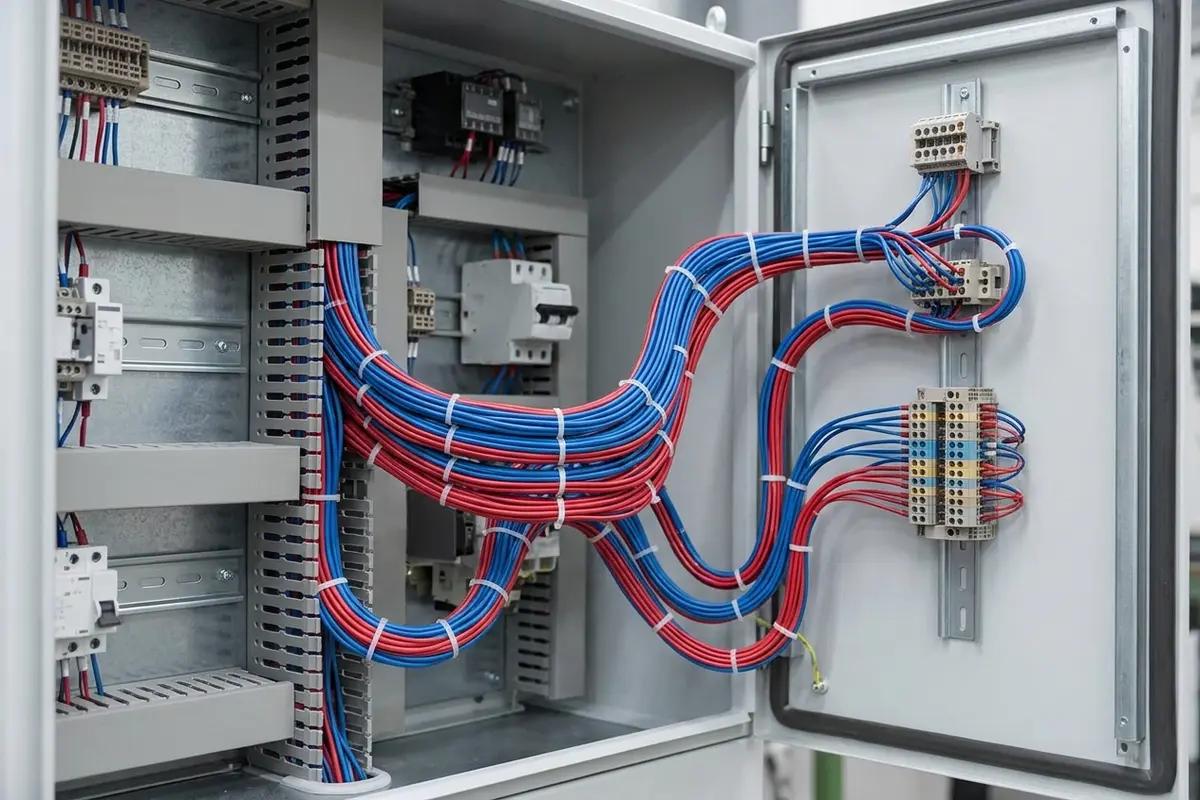

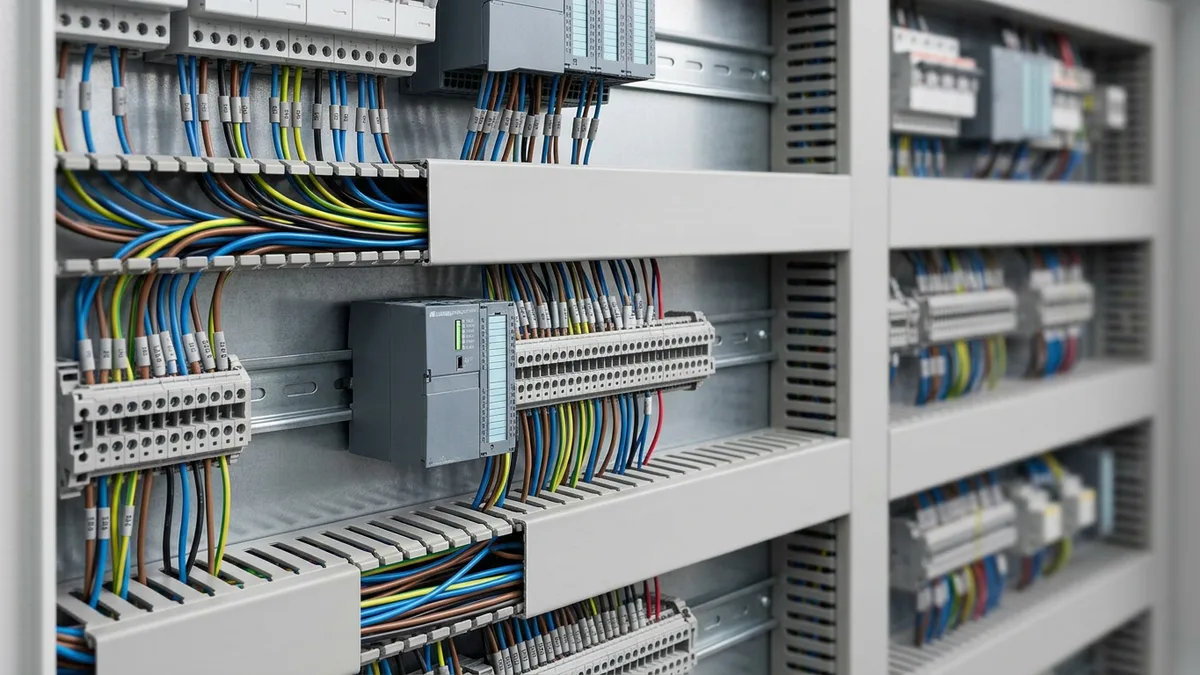

• Внутрішньощитова розводка та дверцята шаф. Коли провідники виходять із клемників або модульної автоматики, основну масу дротів укладають у перфорований кабель-канал із ПВХ (наприклад, серії CWD від CETINKAYA PANO розмірами від 25×25 до 120×80 мм). Проте на переходах з монтажної панелі на рухомі дверцята щита — до кнопок керування, сигнальних ламп і амперметрів — короб не встановиш. Тут гнучкі проводи ПВ-3 збирають у щільний рухомий джгут за допомогою вузьких стяжок 100×2,5 мм або 142×2,5 мм з кроком 60–80 мм і фіксують до самоклейних майданчиків. Також всередині великих перфорованих коробів стяжками 200×3,6 мм перехоплюють резервні петлі жил, щоб пучок не виштовхував кришку каналу під час обслуговування.
• Силові вводи та шинні мости. Для фіксації ввідних кабелів перерізом 16–95 мм² до монтажних планок або розвантажувальних шин на вході в шафу використовують нейлонові стяжки ONKA 370×4,8 мм (артикул 8492) або PEMSAN 350×4,8 мм (EB.25.225B). Вони утримують кабель від виривання з силової клеми та знімають механічне навантаження з контактного затискача.

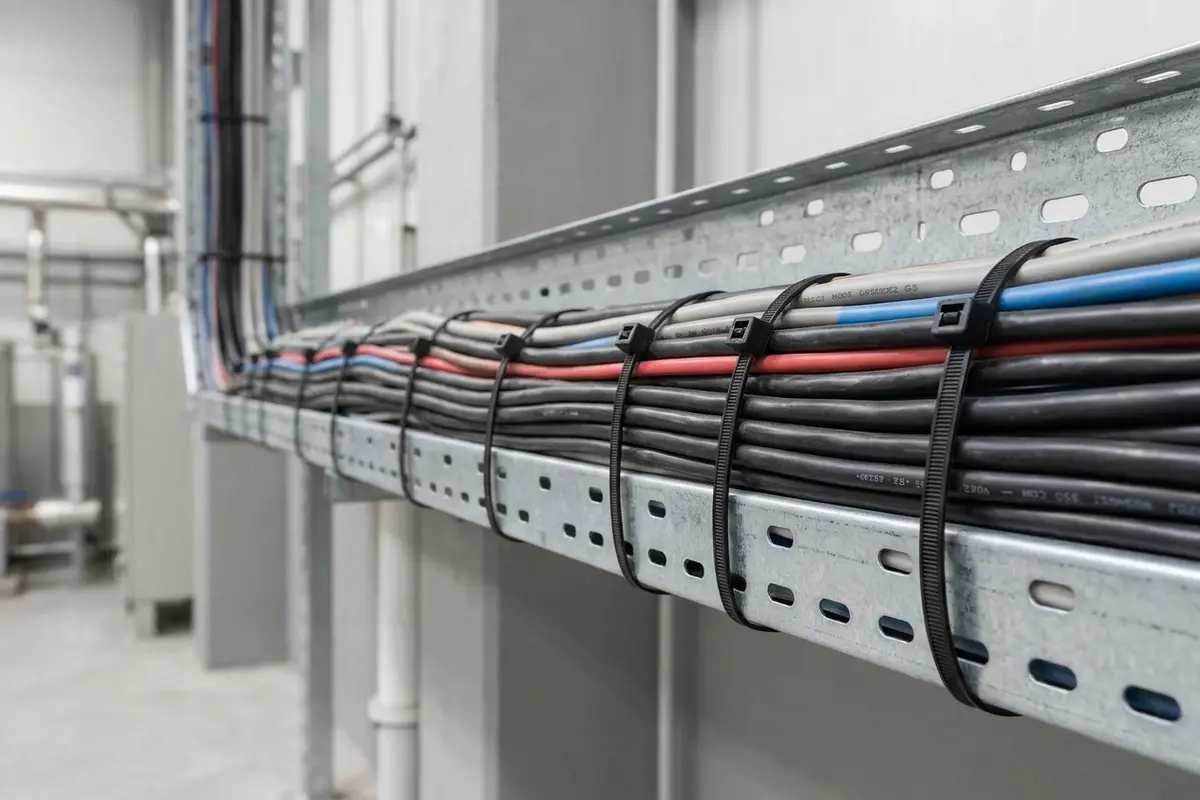

• Зовнішні лотки, труби та металоконструкції. Прокладання кабелів по перфорованих металевих лотках і сітчастих трасах вимагає стяжок завширшки 4,8 або 7,6 мм. Для бандажування магістральних пучків діаметром понад 100 мм беруть позиції 450×7,6 мм (ONKA 8497B або SIMPA SP-KBS/7.6x450). Щоб закріпити кабель до стіни чи бетонної конструкції, хомут протягують крізь майданчик під гвинт, прикручений шурупом із дюбелем.

Техніка затягування і зрізання хвостика без ризику травм

Навіть правильно обраний за таблицею пластиковий хомут може пошкодити лінію або травмувати персонал, якщо порушити технологію монтажу. Перша типова помилка — надмірне перетягування петлі пасатижами. Якщо з надмірним зусиллям затягнути вузьку стяжку 2,5 мм на витій парі UTP або тонкому кабелі датчика 4–20 мА, гострі краї врізаються в зовнішню оболонку і деформують геометрію скрутки пар, що погіршує проходження високочастотного сигналу. На силових кабелях під час тривалої роботи під номінальним струмом ізоляція нагрівається і розширюється; перетягнутий без теплового зазору хомут продавлює розм’якшений ПВХ аж до струмопровідної жили. Стяжка повинна щільно утримувати пучок від сповзання, але не залишати глибокої перетяжки на оболонці.

Друге критичне правило стосується видалення вільного хвостика після замикання. При зрізанні залишку стрічки звичайними діагональними кусачками під кутом утворюється гострий клиноподібний виступ із твердого нейлону. Цей шип є однією з головних причин глибоких порізів рук і зап’ясть інженерів під час подальшої ревізії або модернізації тісного електрощита.

Зрізати хвіст необхідно виключно врівень із площиною замкової головки (техніка flush cut, без гострого пенька, що виступає). Для цього застосовують спеціалізовані бокорізи з прецизійним плоским заточуванням губок без фаски, кабельні ножиці (при роботі з широкими хомутами 4,8–7,6 мм зручно працювати гострими лезами ножиць L&S TERMICO TG7009R, приставляючи плоску сторону леза впритул до замка) або монтажні пістолети для натягування й автоматичного обрізання стяжок. Якісний зріз перевіряють проведенням пальцем по замку — поверхня має бути абсолютно гладкою.

Часті запитання

Чи можна з’єднати дві короткі кабельні стяжки послідовно, якщо не вистачає довжини?

Технічно продіти хвіст однієї стяжки в замок іншої можливо, і це іноді роблять як тимчасове рішення для обхвату товстих труб. Проте міцність такого з’єднання на розрив обмежується найслабшим замком, а друга головка створює нерівномірний притиск на кабельний пучок. Для відповідальних трас діаметром 80–125 мм безпечніше одразу використовувати цільні хомути завдовжки 350, 370 або 450 мм.

Чому пластикові хомути раптом починають лопатися прямо під час монтажу?

Основних причин дві: пересихання поліаміду 6.6 через тривале зберігання у відкритому пакеті біля джерел тепла або монтаж за низької температури повітря. Якщо стяжки пересохли, в закритий пакет додають кілька крапель води (приблизно 1–2 мл на пачку 100 шт.) і залишають у теплі на добу — нейлон вбере вологу і відновить заводську еластичність.

Яку ширину стяжки обрати для кріплення кабелю ВВГнг 3×2,5 мм² до лотка?

Для одиночних кабелів ВВГнг 3×2,5 мм² або невеликих груп із 2–4 таких ліній оптимальною є ширина 3,6 мм (навантаження на розрив до 18 кг) при довжині 150–200 мм. Якщо формується важкий магістральний пучок із десяти й більше силових кабелів або траса проходить вертикально, переходять на ширину 4,8 мм (до 22 кг) або 7,6 мм (до 55 кг).

Чим відрізняються білі стяжки SIMPA серії KBB від чорних KBS?

Обидві серії виготовляються з первинного поліаміду 6.6 і мають однакову геометрію та міцність на розрив для однакових розмірів. Різниця полягає в тому, що чорна серія SIMPA KBS містить добавку сажі для захисту від ультрафіолету і розрахована на експлуатацію за температур від −40 °C до +85 °C як у приміщеннях, так і на вулиці, тоді як біла серія KBB призначена для внутрішнього монтажу.

Джерела

• Cable Ties Unlimited — Cable Tie Standards & Regulations Compliance Guide
• IEC Blog — Cable ties keep our world connected (IEC 62275)
• UL Solutions — Cable Ties and Fixing Devices Testing and Certification
• DIFVAN Technical Guide — UV Resistant Zip Ties
