Як підключити зарядну станцію до проводки квартири: схеми та щити

Щоб безпечно підключити зарядну станцію до щита, необхідно інтегрувати в схему перекидний трипозиційний рубильник та виділити пріоритетні лінії споживачів. Таке резервне живлення квартири виключає ризик зустрічної напруги, захищає інвертор від вигорання та дозволяє живити освітлення, холодильник і газовий котел без подовжувачів. У статті розглянуто нормативні схеми перемикання, узгодження систем заземлення та підбір комплектуючих для збирання додаткового розподільчого вузла.

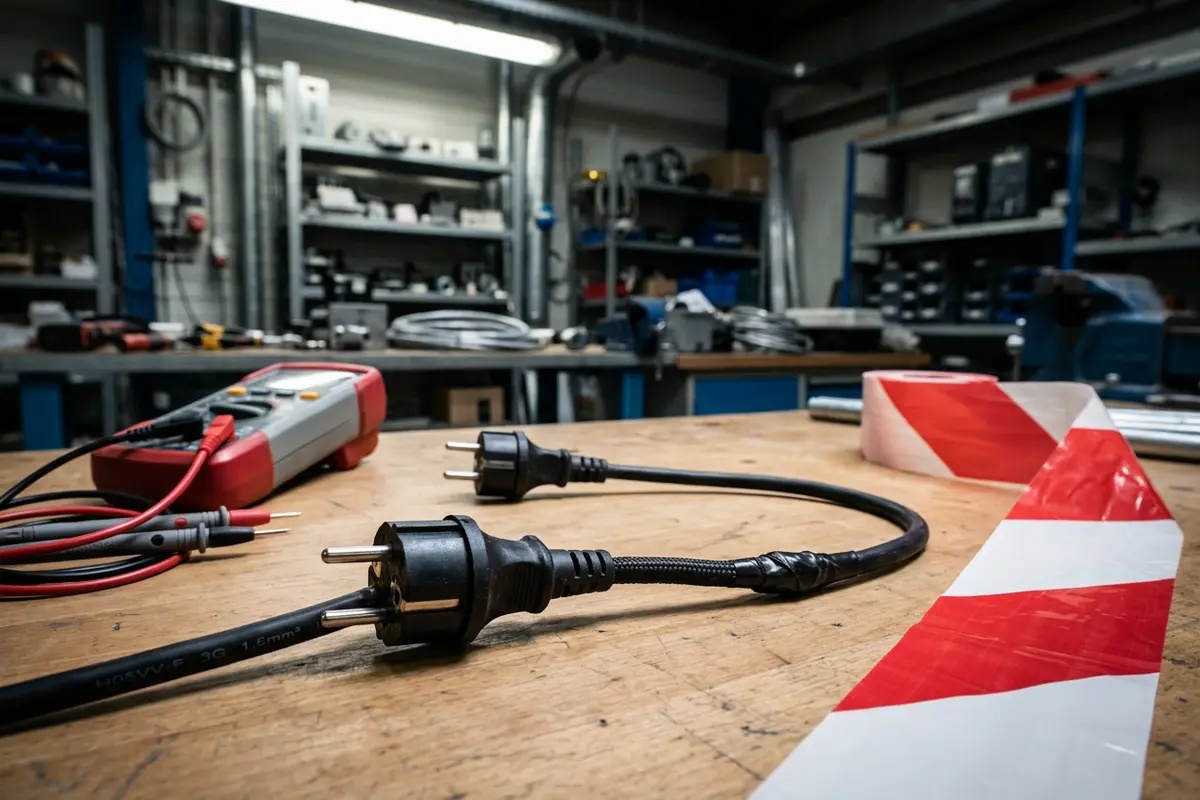

Чому смертельно небезпечно вмикати станцію в розетку кабелем «вилка-вилка»

Спроба підключити зарядну станцію до мережі через побутову розетку за допомогою саморобного шнура з двома вилками є грубим порушенням правил електробезпеки. Перша загроза — зворотна трансформація (backfeeding). Якщо вхідний автомат у поверховому або квартирному щитку випадково залишиться увімкненим, напруга 230 В від інвертора піде у зовнішню будинкову мережу. Це створює смертельну небезпеку для електромонтерів, які у цей момент можуть виконувати ремонтні роботи на знеструмленій лінії, а також призводить до миттєвого перевантаження станції сусідськими електроприладами.

Другий критичний фактор — зустрічний струм. Коли в міській мережі раптово відновлюється електропостачання, а ввідний автомат не вимкнений, несинхронізована за фазою мережева синусоїда подається прямо на вихідні каскади інвертора. Наслідком стає гарантований вихід з ладу силових транзисторів MOSFET/IGBT, вигорання плати керування та ризик займання літієвих акумуляторів, що не покривається гарантією жодного виробника.

Крім того, інтеграція через розетку порушує логіку роботи модульного захисту. Побутова розетка та її ланцюг розраховані на номінальний струм до 16 А. Якщо потужна модель (наприклад, на 3,6 кВт) почне віддавати струм через одну точку, контакти розетки швидко перегріються та оплавляться, а групові автомати в щиті не забезпечать належної селективності при короткому замиканні.

Нормативна схема резервування: трипозиційний перемикач I-0-II

Єдиний технічно грамотний спосіб подати резерв — підключити зарядну станцію до щита через модульний трипозиційний перемикач вводу резерву (схема I-0-II). Згідно з міжнародним стандартом IEC 60364-5-55 (HD 60364-5-551), комутаційний апарат повинен забезпечувати принцип «розрив перед з’єднанням» (Break-before-make). Це означає, що при переведенні важеля з положення «Мережа» (I) у положення «Генератор/Станція» (II) контакти обов’язково проходять через середню нульову точку (0), де обидва джерела фізично від’єднані від навантаження.

За правилами ПУЕ (глави 1.7 та 4.1), усі комутаційні апарати розподільчих установок повинні мати чітке маркування положень («I – 0 – II»), а перемикання ліній має супроводжуватися фіксацією розриву для запобігання виникненню зустрічної напруги при подачі живлення від основного вводу. Механічне блокування всередині корпусу перемикача, регламентоване стандартом ДСТУ EN 60947-6-1, конструктивно унеможливлює одночасне замикання обох вводів навіть у разі зварювання одного з контактів.

Для однофазної мережі 230 В обов’язково застосовується двополюсний апарат (2P), який одночасно комутує і фазний (L), і нейтральний (N) провідники. Використання однополюсного перемикача або двох спарених автоматичних вимикачів зі спільною нейтраллю є неприпустимим: через потенціал на глухозаземленій нейтралі міської мережі під час аварій на підстанції вихідний каскад портативної станції може отримати пошкодження навіть при розімкнутій фазі.

Організація резервного щита: компонування корпусу CETINKAYA PANO

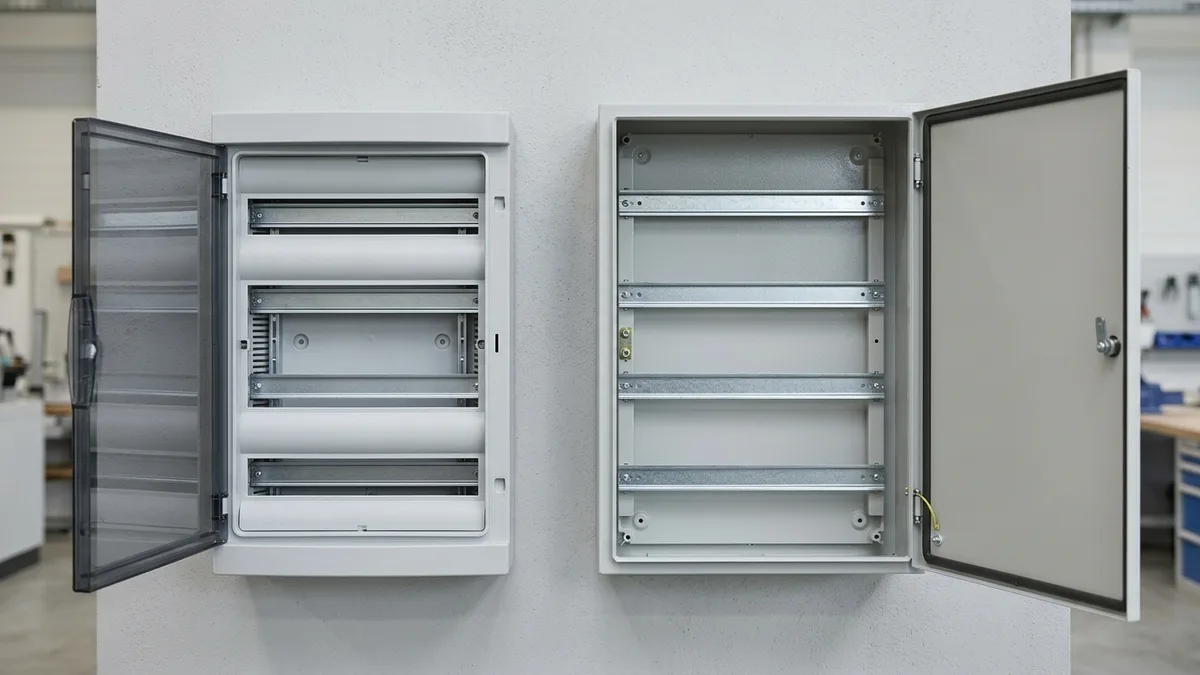

Портативні джерела живлення на 1–3 кВт не здатні тягнути всю квартиру разом із електроплитою, бойлером та пральною машиною. Тому при проєктуванні виділяють пріоритетну групу споживачів: освітлення, роутер, холодильник, циркуляційні насоси опалення та робочі розетки. Якщо в наявному квартирному щитку немає вільного місця на 4–6 модулів для встановлення рубильника та вхідної автоматики, поруч монтують додатковий щит для зарядної станції.

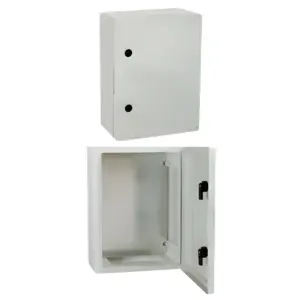

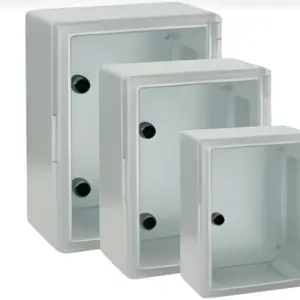

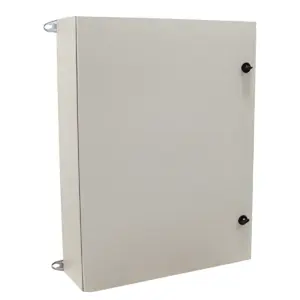

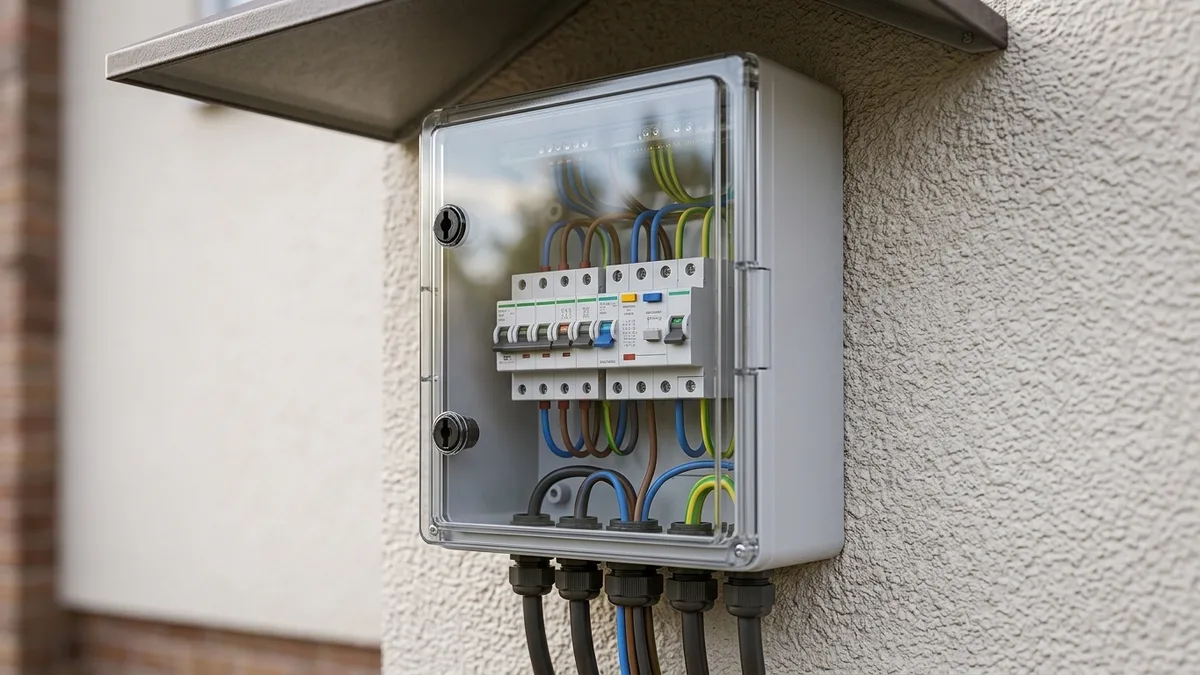

Для такого завдання у каталозі «Сіті Електрика» оптимально підходять накладні щити настінні IP65, IP66 турецького бренду CETINKAYA PANO. Наприклад, компактні пластикові щити з прозорими дверцятами CP5011 (210×280×130 мм) або CP5012 (250×330×130 мм) дозволяють візуально контролювати положення важеля перемикача та індикацію реле напруги без відкривання кришки. Корпуси виготовлені з самозатухаючого АБС-пластику, не потребують заземлення дверцят і мають естетичний вигляд у житловому чи технічному приміщенні.

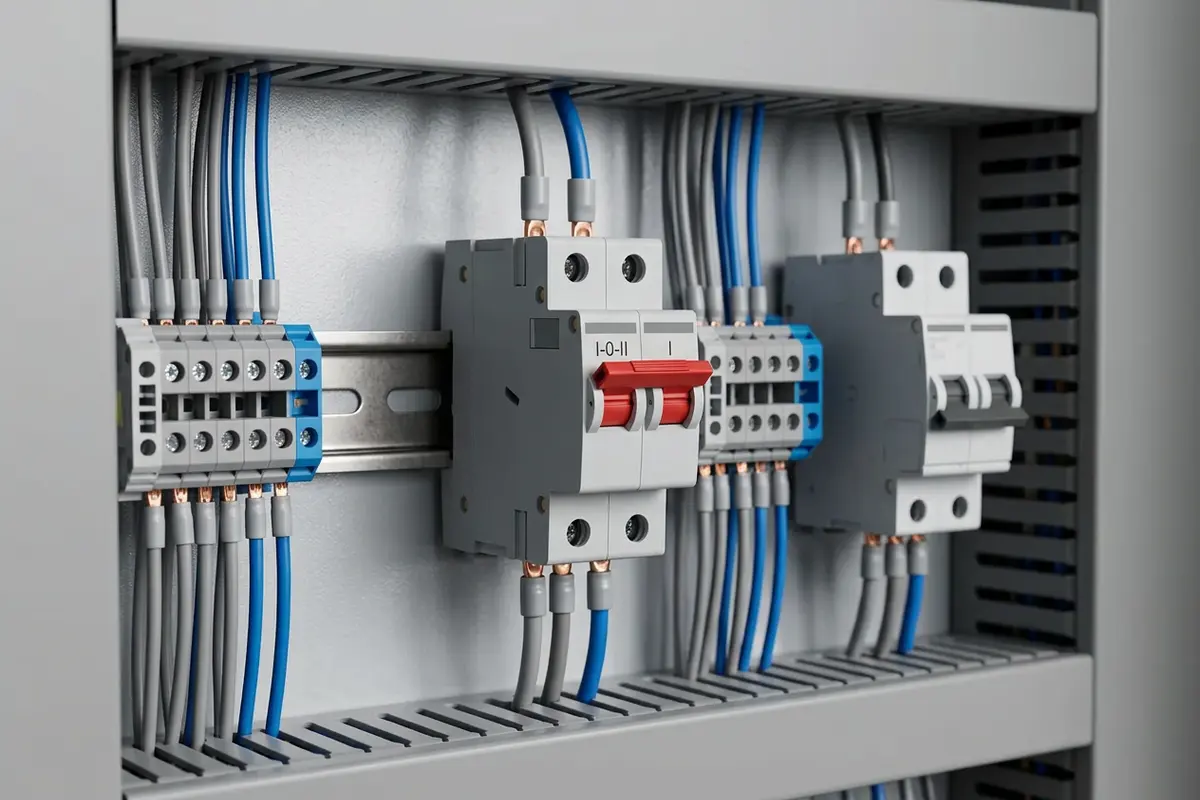

Внутрішній монтаж виконують на сталеву перфоровану DIN-рейку DEMTE 35×7,5 мм (артикул 1100092). Внутрішні мережі житлових будинків за ДБН В.2.5-23:2010 виконують проводами й кабелями з мідними жилами, тому для розведення всередині боксу використовують гнучкий провід ПВ-3 (ПуГВ) перерізом 4 або 6 мм². Кінці жил обов’язково обтискають ізольованими наконечниками НШВІ L&S TERMICO (артикули 9CE040012GY для 4 мм² або 9CE060012BK для 6 мм²).

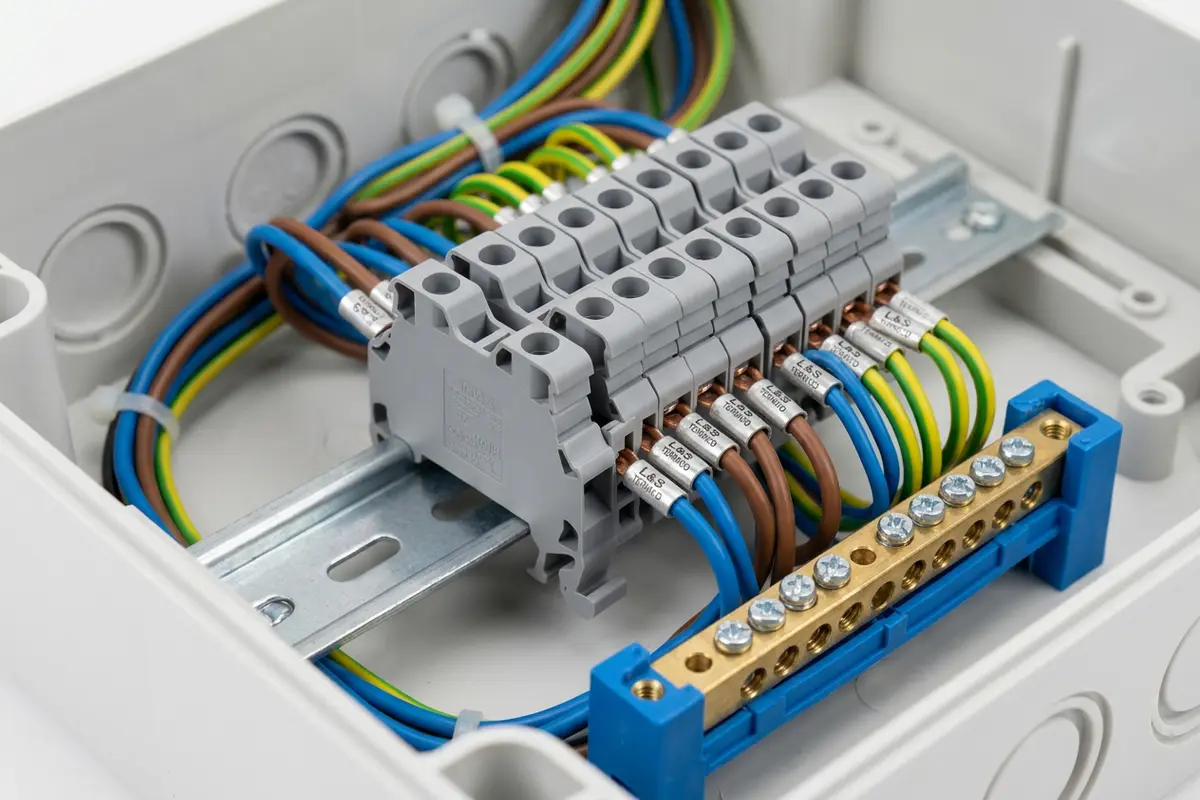

Для акуратного перекомутування транзитних ліній із основного щита в резервний на рейку встановлюють однорівневі гвинтові клеми ONKA серії MRK на 6 мм² (наприклад, 1010032 — сіра, 1010035 — синя для нуля), а для поділу нульових та захисних провідників резервної групи — латунні розподільчі шини ONKA (наприклад, артикул 1080102 у пластиковому ізоляторі на 80 А).

Плаваючий нуль (Floating Neutral) зарядної станції та робота фазозалежних котлів

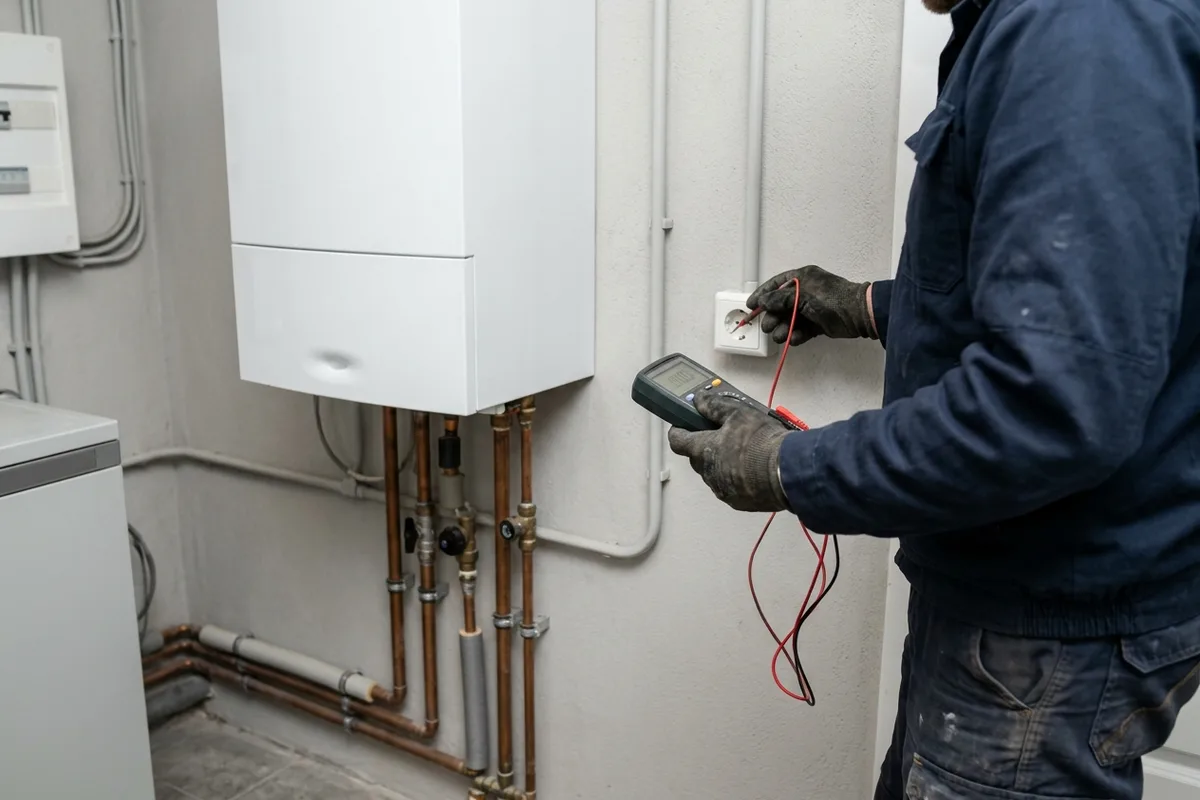

Коли виконується EcoFlow підключення до проводки (аналогічно для станцій Bluetti, Anker, Jackery), монтажники часто стикаються з відмовою газового котла запускатися в режимі резерву. Автоматика котла видає помилку обриву полум’я, хоча циркуляційний насос та дисплей працюють справно. Причина криється у різниці систем заземлення.

Стаціонарна мережа багатоквартирного будинку побудована за схемою TN-C-S або TN-S з глухозаземленою нейтраллю: на фазному дроті є потенціал 230 В відносно землі, а на нульовому — 0 В. Натомість вихід інвертора портативної зарядної станції працює за системою IT (ізольована нейтраль, або Floating Neutral). На обох вихідних контактах розетки станції формується симетрична напруга приблизно по 115 В відносно захисного заземлення (PE). Через відсутність чіткого нульового потенціалу відносно корпусу котла плата іонізаційного контролю полум’я не бачить струму витоку через пальник і блокує подачу газу.

Вирішувати цю проблему глухим з’єднанням робочого нуля станції із шиною PE прямо в щиті категорично не рекомендується, оскільки для деяких топологій ВЧ-інверторів це викликає миттєве спрацьовування захисту від перевантаження або пробій вихідних ключів. Інженерно правильні рішення включають:

• Використання спеціалізованого адаптера заземлення (Neutral-Ground Bonding Plug), якщо це офіційно дозволено виробником конкретної моделі станції в інструкції з експлуатації.
• Встановлення перед самим газовим котлом розділового трансформатора (230/230 В потужністю 150–250 ВА), на вторинній обмотці якого один із виводів безпечно з’єднується з контуром заземлення PE, формуючи локальну систему TN-S для іонізаційного датчика.
• Застосування сертифікованих модулів узгодження нуля безпосередньо в розетці живлення котла, які не впливають на загальну схему резервного щитка.

Таблиця потужностей квартирних електроприладів та розрахунок пускових струмів

Перед тим як підключити зарядну станцію до щита, необхідно збалансувати потужність інвертора з пусковими характеристиками домашньої техніки. Активні навантаження (LED-освітлення, обігрівачі, бойлери, роутери) споживають сталий струм з коефіцієнтом потужності cos φ ≈ 1. Проте асинхронні двигуни та компресори (холодильники, насосні станції, кондиціонери) у момент старту створюють короткочасний кидок струму, що у 3–7 разів перевищує їхній номінальний показник.

Щоб уникнути вибивання вбудованого захисту BMS станції, після переведення рубильника в положення резерву потужні споживачі вмикають почергово з інтервалом 5–10 секунд. Більш детально про особливості розрахунку силових кіл можна прочитати у матеріалі про клемні з’єднання в системах з інвертором і АКБ.

Покроковий порядок монтажу та вимоги безпеки

Усі електромонтажні роботи в розподільчому вузлі повинен виконувати кваліфікований електрик з групою допуску при повністю вимкненому ввідному автоматі в поверховому щитку. Інтеграція зарядної станції до щита виконується за таким алгоритмом:

1. Встановлення корпусу та комутації: Закріпіть накладний бокс CETINKAYA PANO, змонтуйте на DIN-рейку трипозиційний перемикач 2P (номіналом 25–40 А залежно від вводу), вхідний автомат захисту лінії резерву (зазвичай 10 А або 16 А кривої B чи C) та клеми ONKA.
2. Монтаж силового роз’єму: У місці розташування станції встановіть виділену силову розетку (або настінний приладовий ввід типу CEE 16A «тато», щоб на кабелі від станції була безпечна розетка «мама» — це повністю виключає появу оголених штирів під напругою). Прокладіть від неї до щитка мідний кабель ВВГнг-LS або гнучкий КГ/ПВС 3×2,5 мм².
3. Підключення ліній: Заведіть вхід від міської мережі (після реле напруги) на верхні чи нижні клеми перемикача (положення I), а кабель від зарядної станції через захисний автомат — на контакти положення II. Вихід перемикача подайте на групові автомати або ПЗВ пріоритетних ліній квартири.
4. Пусконалагодження: Перед першим запуском перевірте відсутність короткого замикання мультиметром, переведіть перемикач у нейтральне положення «0», увімкніть вихід 230 В AC на зарядній станції і лише після цього перемкніть рубильник у позицію «II».

Важливо пам’ятати: кабель живлення самої станції (для її заряджання від мережі) повинен бути підключений до розетки, яка не входить у резервовану групу (заживлена до перемикача I-0-II). Інакше в режимі резерву станція почне заряджати сама себе по замкнутому колу, що призведе до миттєвої аварійної зупинки інвертора.

Часті запитання

Чи можна використовувати станцію в режимі ДБЖ (EPS), якщо вона підключена через трипозиційний перемикач?

Якщо станція підключена через ручний перемикач I-0-II, перехід на резерв відбувається вручну, тому функція автоматичного безперебійника (EPS з часом перемикання 10–30 мс) не задіяна для всього щита. Використовувати вбудований байпас станції постійно для всієї квартири не рекомендується через обмежений ресурс вбудованих реле станції (зазвичай до 10–15 А) та небезпеку відсутності наскрізного заземлення при вимкненні.

Який номінал трипозиційного перемикача обрати для квартири?

Номінал перемикача обирають не за потужністю зарядної станції, а за номіналом ввідного автоматичного вимикача квартири (або на один щабель вище), оскільки у положенні «I» через його контакти протікає весь робочий струм резервованих ліній від міської мережі. Для стандартного квартирного вводу на 25–32 А оптимально встановлювати модульний перемикач I-0-II на 40 А або 63 А.

Чи працює ПЗВ (дифреле) у квартирному щиті при живленні від зарядної станції?

У базовій схемі з ізольованою нейтраллю (IT) витік струму на корпус при першому замиканні не створює достатнього диференціального струму для спрацьовування стандартного ПЗВ на 30 мА. ПЗВ повноцінно відпрацьовуватиме лише тоді, коли система заземлення узгоджена (наприклад, через розділовий трансформатор із заземленим нулем до місця встановлення ПЗВ).

Чому не можна ставити автоматичний ввід резерву (АВР) замість ручного перемикача для портативної станції?

Більшість портативних станцій автоматично вимикають вихідний інвертор 230 В через 2–12 годин простою без навантаження для економії заряду батареї. Коли світло зникне, класичний АВР перемкне контакти, але станція буде в сплячому режимі, оскільки вона не має клеми сухого контакту для автозапуску інвертора, на відміну від стаціонарних систем резервного живлення.

Джерела

• EVS-HD 60364-5-551:2010 — генераторні установки низької напруги (EVS)
• IEC 60947-6-1:2021 — апаратура автоматичного введення резерву (EVS)
