Поліамідні чи латунні затискачі (кабельні вводи) — одна з найпоширеніших дилем під час підбору комплектуючих для щитів, шаф автоматики й промислового обладнання. Матеріал корпусу вводу впливає на міцність, стійкість до температур, вологи та хімічних речовин, на заземлення і на захист від електромагнітних завад.
Коротка відповідь: для більшості щитів, коробок і шаф автоматики достатньо поліаміду. Латунь потрібна в конкретних випадках — нижче, які саме.
Поліамідні чи латунні затискачі: короткий огляд матеріалів
Поліамідні затискачі (PA, нейлон)
Корпус і гайка з поліаміду (зазвичай PA6 або PA66), ущільнювач — з еластомеру. Легкі, не кородують, не проводять струм, дешеві. Чорний поліамід зі стабілізаторами добре переносить ультрафіолет на вулиці.
Латунні затискачі (сплав міді з цинком)
Корпус з латуні, як правило, нікельованої для захисту від окиснення. Міцні, витримують вищі температури і механічні навантаження, можуть заземлювати металевий корпус і екран кабелю.
Порівняння: поліамідні чи латунні затискачі
| Критерій | Поліамід | Нікельована латунь |
|---|---|---|
| Механічна міцність, удари | достатня для щитів і коробок | висока — для важких умов і вібрації |
| Температура | типово −40…+100 °C | ширший діапазон, обмежений радше ущільнювачем |
| Корозія, волога | не кородує | стійка завдяки нікелюванню; у морському і хімічному середовищі — потрібна перевірка |
| Електрична ізоляція | ізолятор | провідник: з’єднує екран кабелю або металевий корпус з землею |
| ЕМС, екрановані кабелі | не екранує | ЕМС-виконання обтискає екран по колу — для частотних перетворювачів і серводвигунів |
| Вага і монтаж | легкий, затягується рукою і ключем | важчий, потребує ключа і обережності з різьбою |
| Вартість | низька | у кілька разів вища |
Коли обирати поліамідні затискачі
- пластикові щити й розподільчі коробки — ввід з того ж класу матеріалу, без потреби заземлювати;
- щити автоматики, освітлення, розеткові групи в приміщеннях і на вулиці;
- вологі приміщення, підвали, котельні — поліамід не кородує;
- вулиця — чорний поліамід з УФ-стабілізацією.
У каталозі — поліамідні кабельні вводи ONKA M12–M40×1,5 IP68 і PG7–PG48 IP68, −40…+100 °C, світло-сірі та чорні. Латунних вводів у каталозі немає.
Коли потрібні латунні затискачі
- Екрановані кабелі частотних перетворювачів, сервоприводів — потрібне заземлення екрана по колу в місці вводу (ЕМС-ввід). Поліамід цього не дає.
- Металевий щит у зоні механічних навантажень — цехи, транспорт, обладнання з сильною вібрацією.
- Висока температура поблизу печей, двигунів, гарячих трубопроводів — понад паспортний діапазон поліаміду.
- Масла, паливо, деякі розчинники — перевіряйте хімічну стійкість ущільнювача і корпусу за таблицями виробника.
- Вибухонебезпечні зони — там застосовують лише сертифіковані Ex-вводи, незалежно від матеріалу.
Приклади вибору

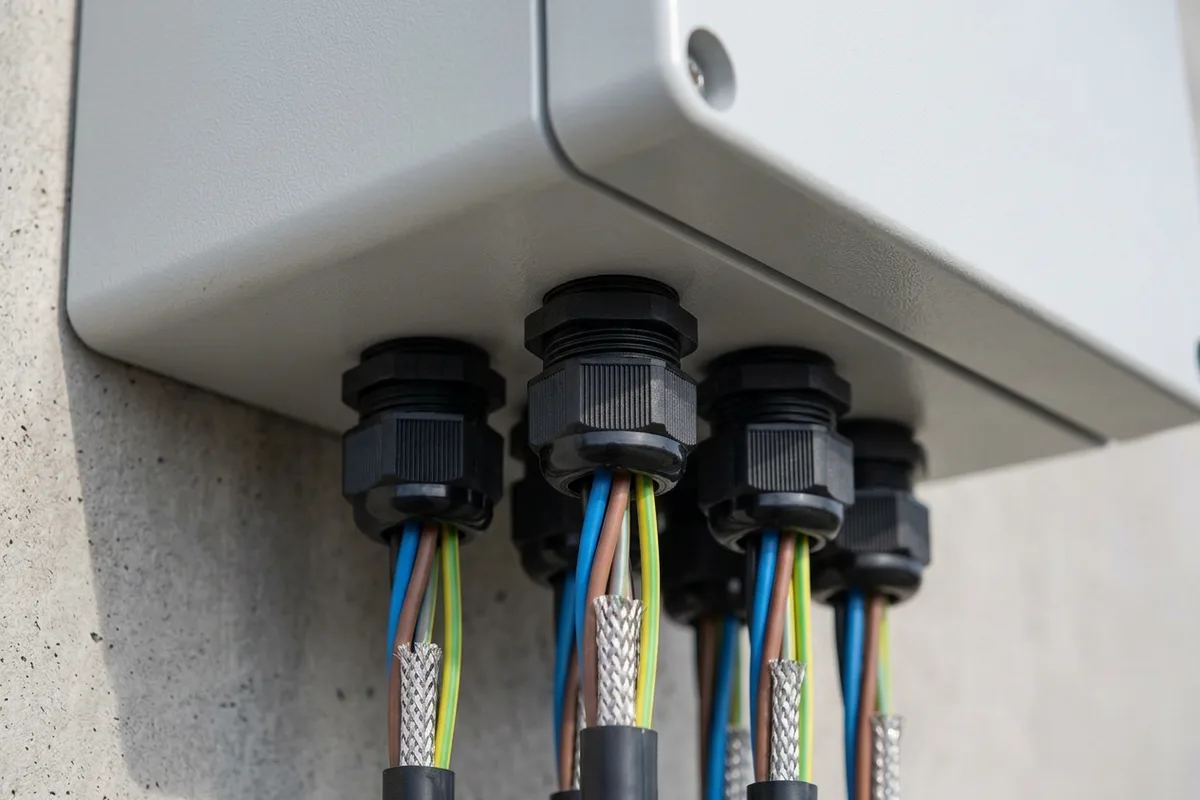

- Щит освітлення на фасаді — чорні поліамідні вводи M20/M25, кабелі знизу.
- Насосна, підвал, котельня — поліамідні IP68: волога і конденсат, механічних навантажень немає.

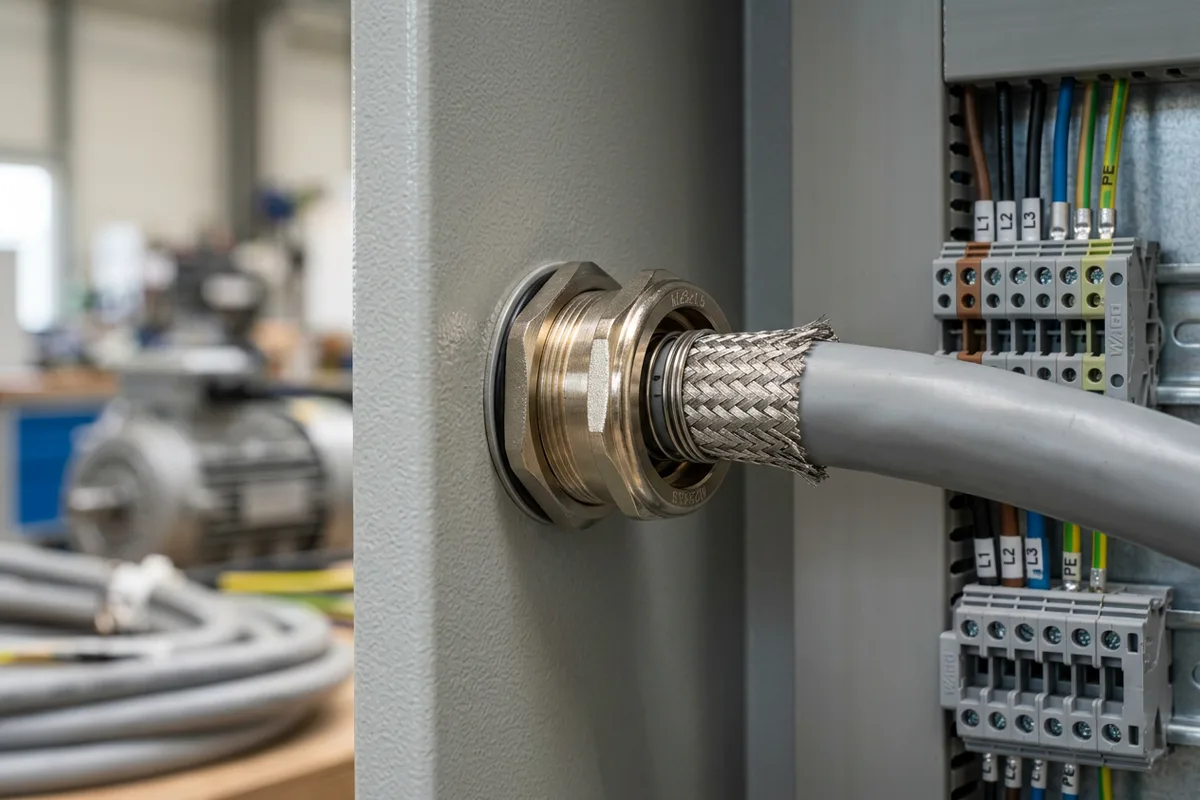

- Шафа з частотним перетворювачем у цеху — латунний ЕМС-ввід для екранованого кабелю двигуна, поліамідні — для решти кабелів керування.
- Щит на верстаті з вібрацією — латунні вводи у металевому корпусі або поліамідні з контргайкою і перевіркою затягування під час обслуговування.
- Розподільча коробка в гаражі — поліамідні вводи потрібного діаметра, без варіантів.
Не забувайте про ущільнювач
Корпус вводу визначає міцність і заземлення, а герметичність і хімічну стійкість — ущільнювальна вставка. Саме вона контактує з оболонкою кабелю, саме вона старіє від ультрафіолету, масел і температури. Тому для агресивних середовищ перевіряйте в паспорті не лише матеріал корпусу, а й матеріал ущільнювача.
Електробезпека: на що впливає матеріал
Поліамідний ввід ізолює кабель від корпусу: якщо оболонка пошкоджена, напруга не перейде на ввід. Латунний ввід у металевому щиті стає частиною корпусу, тому корпус має бути заземлений, а латунний ввід у пластиковому корпусі без заземлення — це незахищена металева частина зовні. Тому в пластикових щитах латунні вводи без потреби не ставлять.
Монтаж і типові помилки
- Поліамідний ввід затягнутий ключем «до хрусту» — тріщина корпусу, втрата IP.
- Латунний ввід без ущільнювального кільця під корпусом — вода по різьбі.
- ЕМС-ввід, у якому екран кабелю не дістав до контактної пружини, — екранування не працює.
- Латунний ввід у пластиковому щиті як «міцніший» — металева частина без заземлення.
Як підібрати типорозмір під діаметр кабелю — у статті як визначити розмір кабельного затискача; як змонтувати ввід, щоб зберегти IP68, — у статті про герметичні кабельні затискачі IP68.
Часті запитання
Поліамідний ввід витримає вулицю?
Так, якщо він УФ-стійкий — зазвичай це чорне виконання. Сірий у приміщенні або під навісом.
Чи можна поставити латунний ввід у пластиковий щит?
Можна, але без потреби не варто: металева частина назовні не заземлена. Виняток — ЕМС-ввід, де екран кабелю заземлюють окремим провідником усередині.
Що надійніше за герметичністю?
Однаково: IP визначає ущільнювач і правильний діаметр кабелю, а не матеріал корпусу.
Як заземлити екран кабелю без латунного вводу?

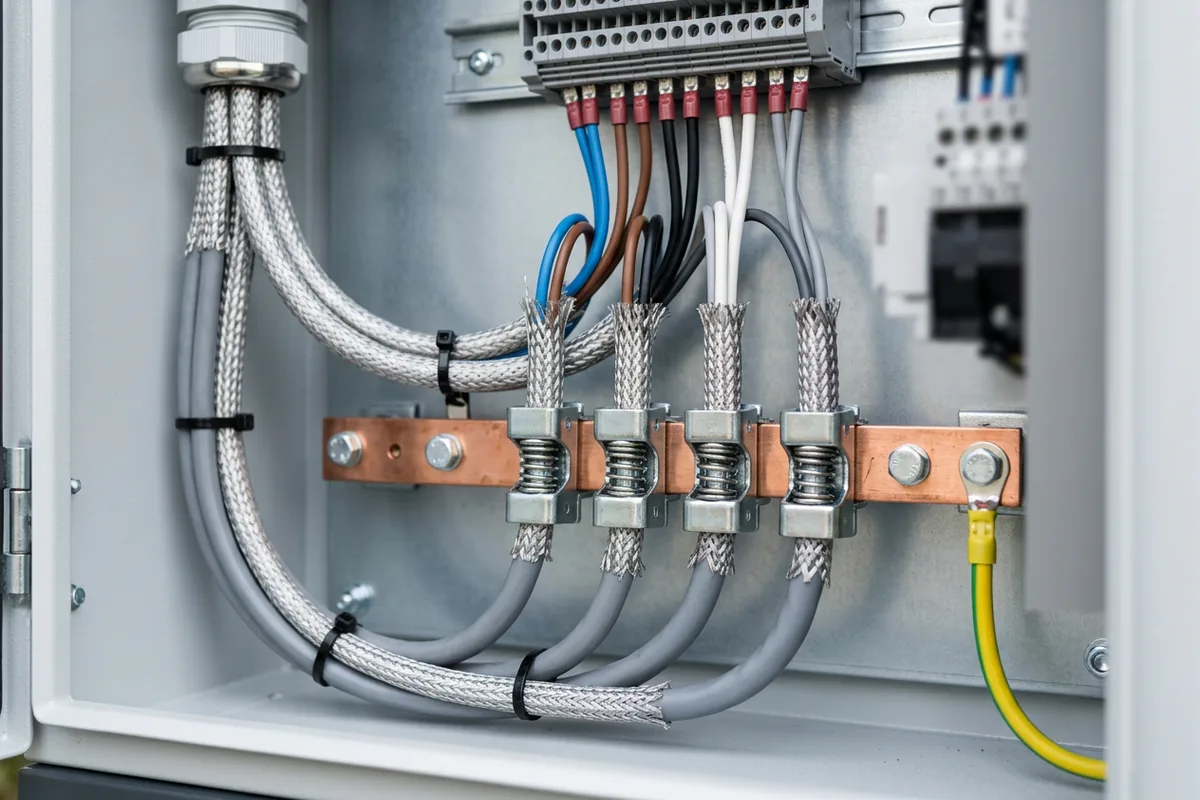

Екран виводять усередину щита і під’єднують до шини чи клеми заземлення коротким провідником або хомутом на шину екранів.
