Герметичні розподільчі коробки CETINKAYA PANO: IP54, IP65 чи IP67

Герметичні розподільчі коробки з ущільненням коштують дорожче за звичайні, і питання «чи варта переплата» цілком логічне. Відповідь залежить від того, де стоїть коробка: у сухому приміщенні вистачить IP54, на вулиці чи в мокрій зоні без ущільнення IP65–IP67 з’єднання прослужать недовго. Розберемо, що означають ці цифри, які коробки CETINKAYA PANO під які умови підходять і як не зіпсувати герметичність під час монтажу.

Що означає IP54, IP65 і IP67

Ступінь захисту оболонки задає стандарт IEC 60529. Код складається з двох цифр: перша — захист від проникнення твердих частинок і пилу, друга — від води.

Важливо: IP — це результат випробування нової, правильно зібраної оболонки. У реальному монтажі ступінь захисту тримається лише тоді, коли кабелі заведені через відповідні вводи, ущільнювач цілий, а кришку затягнуто рівномірно.

Розподільчі коробки CETINKAYA PANO: що є в каталозі

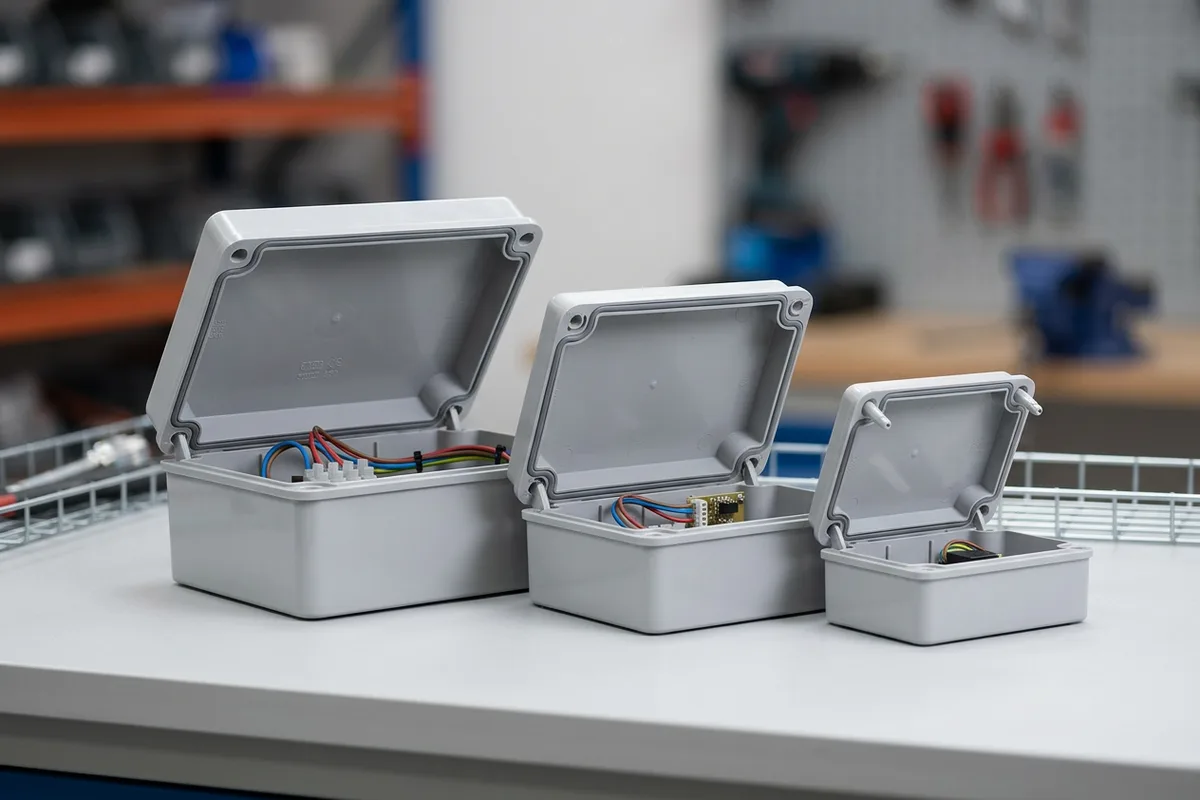

Турецький виробник CETINKAYA PANO випускає розподільчі коробки трьох рівнів захисту і трьох виконань: з гладкими стінками, з кабельними вводами і з прозорою кришкою.

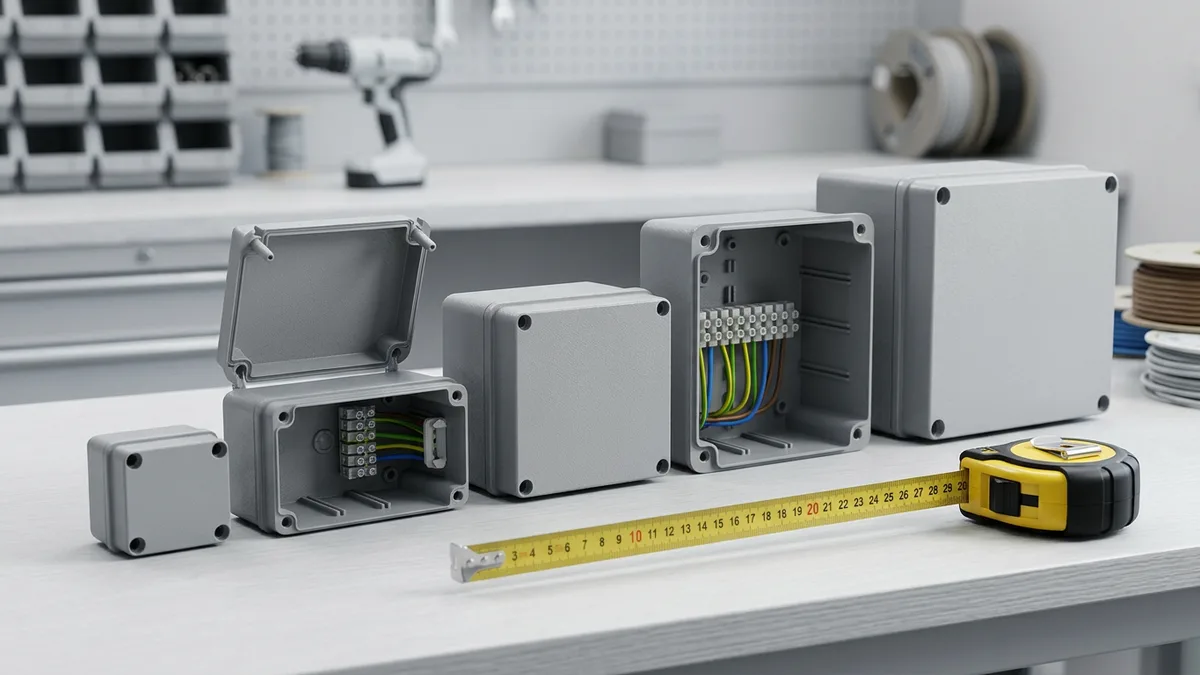

Усі серії зібрані в категорії розподільчі коробки настінні. Як підібрати габарит під кількість клем і кабелів — у статті про розміри розподільчих коробок.

Коли достатньо IP54, а коли потрібна герметична коробка

Переплачувати за IP67 там, де достатньо IP54, немає сенсу. Але економія на вуличній або мокрій точці зазвичай закінчується окисненими клемами і пошуком несправності. Орієнтир:

• IP54 — сухі приміщення, коридори, склади, технічні поверхи, де немає прямих струменів води. Коробки з вводами IP54 зручні для швидкого монтажу в приміщенні.

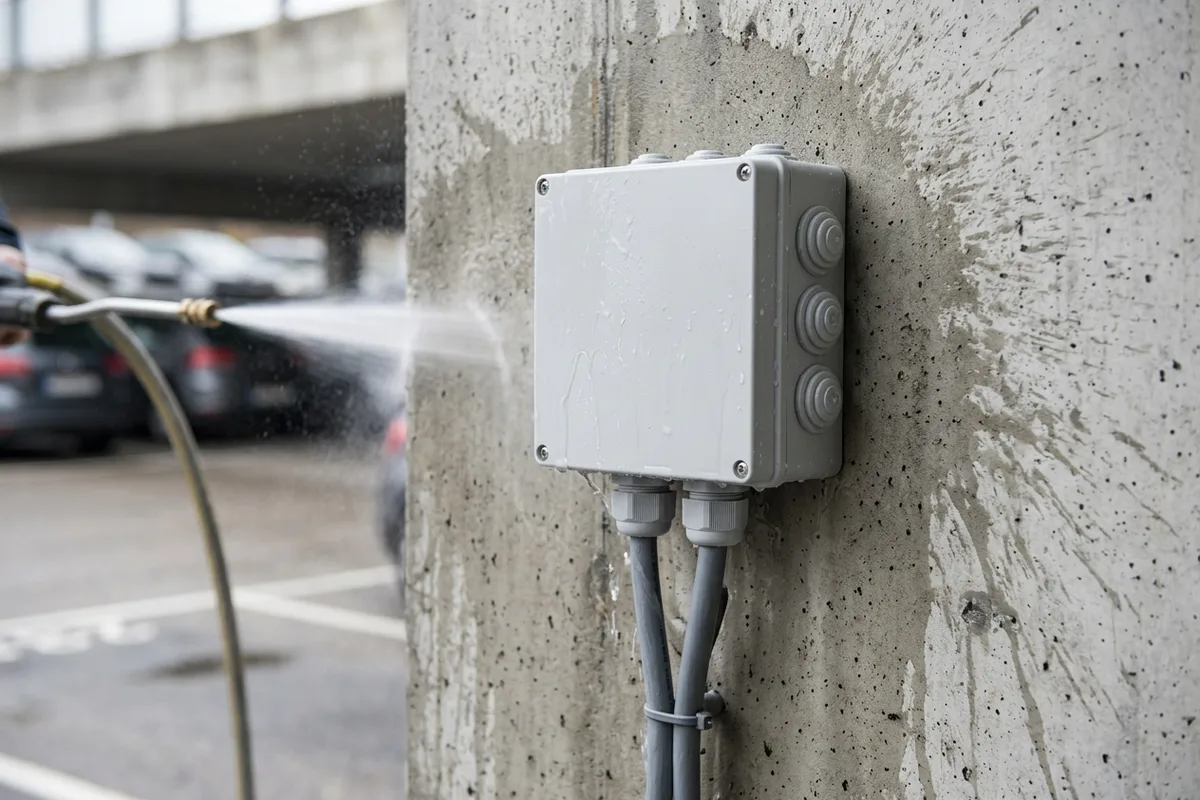

• IP65 — вулиця, фасади, навіси, паркінги, цехи, де обладнання миють водою. Струмінь з будь-якого боку не потрапляє всередину. Для вуличної розводки зручні коробки IP65 з кабельними вводами.
• IP67 — місця, де коробку може тимчасово залити: приямки, колодязі, низько розташовані точки на вулиці, мийки, насосні.

Окремий випадок — вологі приміщення з конденсатом (підвали, котельні, ванні кімнати технічних зон). Тут важливий не лише IP, а й розташування коробки і вводів, щоб вода не стікала по кабелю всередину.

Прозора кришка чи глуха

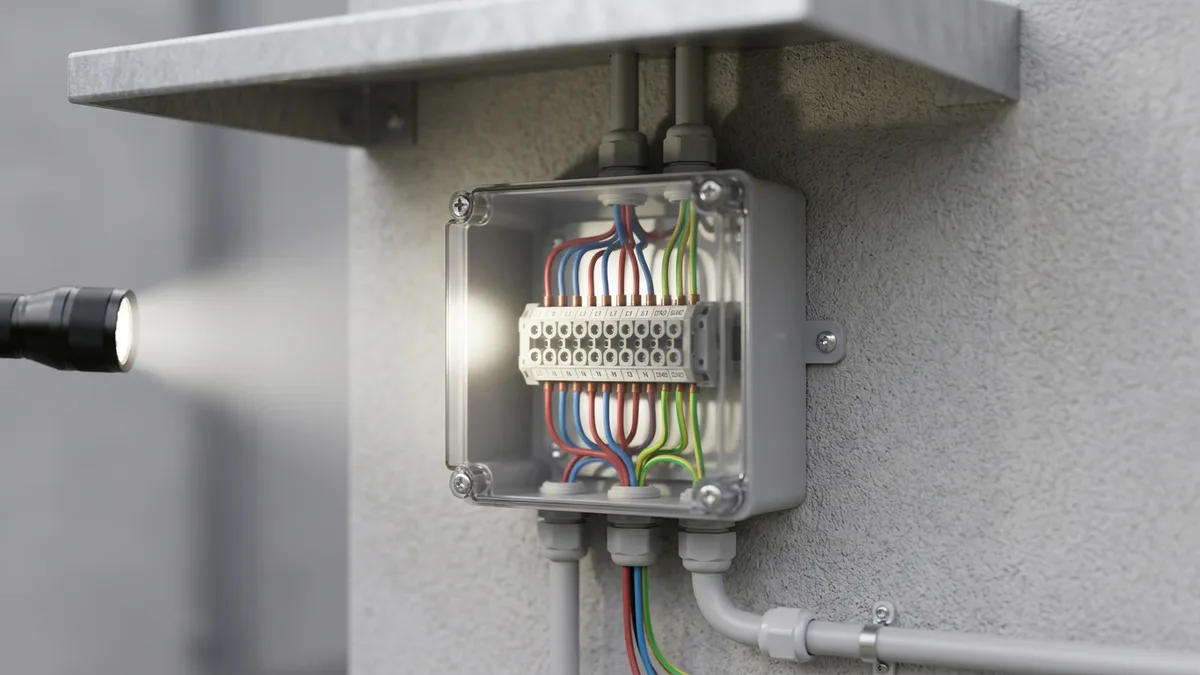

Коробки з прозорою кришкою дозволяють оглянути клеми, маркування і стан з’єднань без розкриття корпусу. Це корисно там, де коробку регулярно перевіряють: щити обліку, вузли автоматики, вуличне освітлення. Кожне відкриття кришки — ризик пошкодити ущільнювач або занести пил, тож прозора кришка зменшує кількість таких відкриттів.

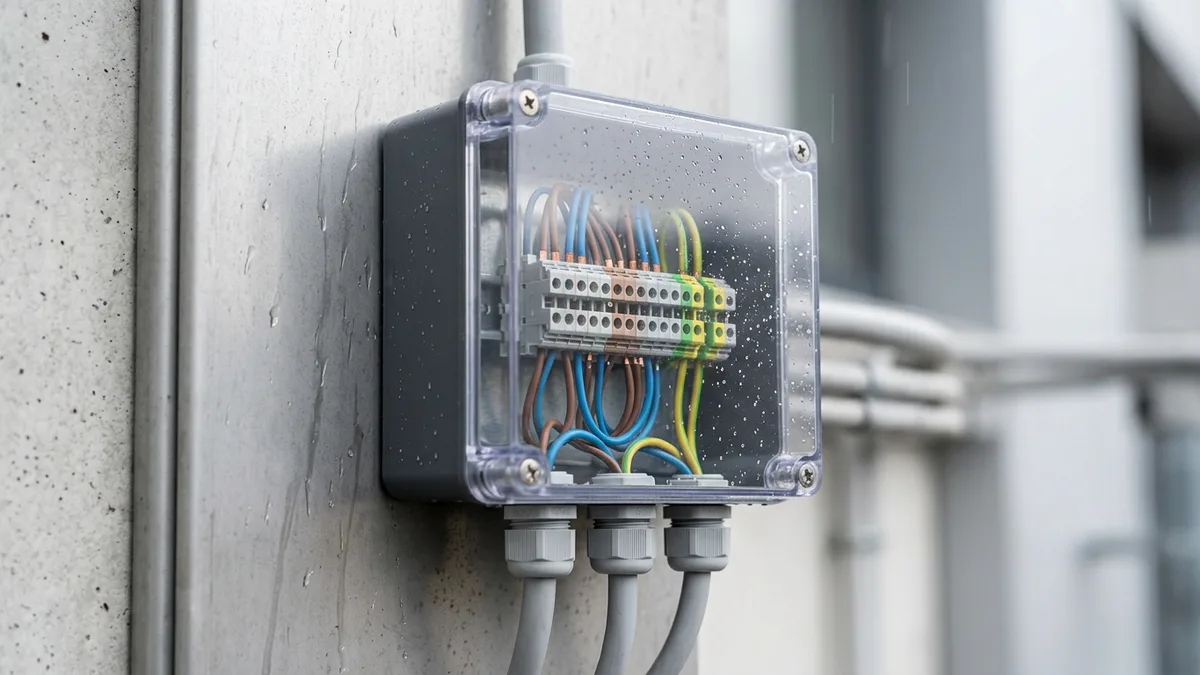

Наприклад, коробки з прозорими кришками IP67 є в розмірах від 190×145×80 до 400×300×130 мм — у них вміщуються клемні ряди на DIN-рейці. Глухі кришки обирають там, де вміст не повинен бути видимим або коробка стоїть під прямим сонцем.

Як не зіпсувати герметичність під час монтажу

Більшість проблем з герметичними коробками — не через корпус, а через монтаж. Що важливо:

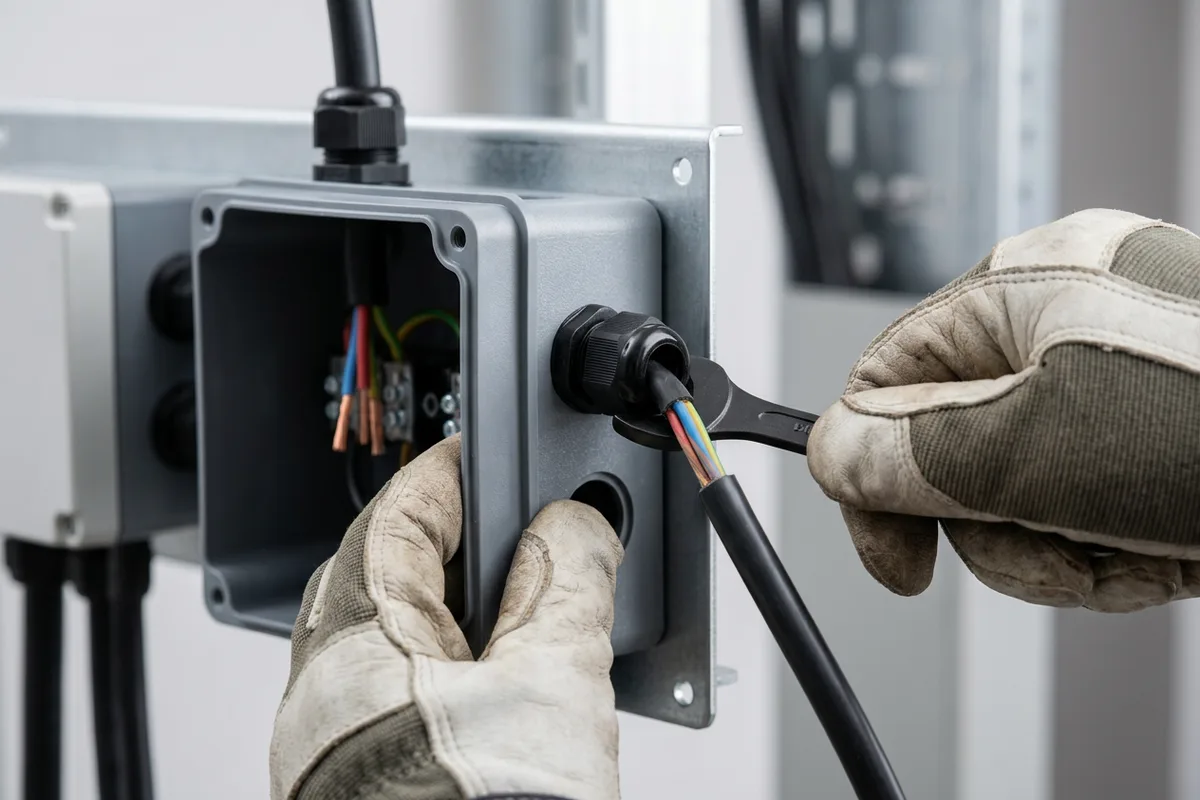

• Кабельні вводи під діаметр кабелю. У коробках з гладкими стінками отвори свердлять самостійно і ставлять ввід, розрахований на фактичний діаметр кабелю. Для IP65–IP67 потрібні кабельні вводи IP68 — ввід з нижчим ступенем захисту знижує захист усієї коробки.
• Кабель — знизу або збоку. Вводи у верхній стінці збирають воду. Для кабелю, що заходить зверху, роблять петлю-краплевідвід нижче вводу.
• Невикористані отвори закриті. Відкритий отвір чи порожній ввід без кабелю зводить IP67 нанівець.
• Ущільнювач чистий і цілий. Перед закриттям приберіть пил і обрізки ізоляції з ущільнювача, не перетискайте його проводами.
• Кришка затягнута рівномірно. Гвинти затягують по черзі хрест-навхрест, без перекосу кришки.
• Кріплення без порушення корпусу. Використовуйте штатні кріпильні отвори, не свердліть дно коробки.

Конденсат у герметичній коробці

Герметична коробка не пропускає воду ззовні, але волога може утворитися всередині. Якщо коробка на вулиці або в неопалюваному приміщенні, при перепадах температури повітря всередині охолоджується, і на стінках випадає конденсат. У повністю закритому корпусі йому нікуди подітися.

Що допомагає: заводити кабелі знизу, герметизувати вводи, не залишати коробку відкритою у вологу погоду під час монтажу. Для щитів більшого об’єму застосовують вентиляційні вводи для вирівнювання тиску та обігрівачі з термостатом чи гігростатом.

Чи варта переплата: алгоритм вибору за 5 кроків

1. Визначте середовище. Сухе приміщення — IP54. Вулиця, струмені води, миття — IP65. Ризик підтоплення — IP67.
2. Порахуйте вміст. Кількість клем, перерізи, чи потрібна DIN-рейка. Залиште 20–30 % вільного місця: тісна коробка гірше охолоджується, а проводи тиснуть на ущільнювач кришки.
3. Оберіть виконання стінок. Коробка з готовими вводами швидша в монтажі, якщо кількість і діаметри кабелів відомі наперед. Гладкі стінки — коли вводи треба розмістити під конкретну трасу.
4. Вирішіть щодо кришки. Прозора — для точок, які регулярно перевіряють. Глуха — для прихованих і сонячних місць.
5. Додайте вводи і заглушки. Для IP65–IP67 — тільки вводи з не нижчим ступенем захисту, під діаметр кабелю.

Різниця в ціні між герметичною і звичайною коробкою на одну точку невелика. Повторний виїзд, пошук окисненого з’єднання і заміна клем на вулиці коштують значно дорожче. Тому для вуличних і мокрих зон економія на ступені захисту майже ніколи не окупається, а для сухих приміщень герметична коробка — зайва.

Часті запитання

Чи можна поставити коробку IP54 на вулиці під навісом?

Під широким навісом без прямих струменів і косого дощу — можливо, але вітер заносить вологу і пил. Для вуличного монтажу надійніше брати IP65.

Чим IP65 відрізняється від IP67?

Обидва ступені пилонепроникні. IP65 витримує струмені води, IP67 — тимчасове занурення у воду. IP67 обирають там, де коробку може залити.

Чи зберігається IP67 після свердління отворів у гладкій стінці?

Так, якщо в отвір встановлено кабельний ввід IP68 під діаметр кабелю, а отвір просвердлено рівно, без тріщин. Невикористані отвори треба закрити заглушками.

Навіщо прозора кришка, якщо коробку рідко відкривають?

Щоб перевіряти стан клем і маркування без відкриття. Менше відкриттів — довше служить ущільнювач і зберігається герметичність.

Джерела

• EEP — IP protection degree according to IEC 60529
