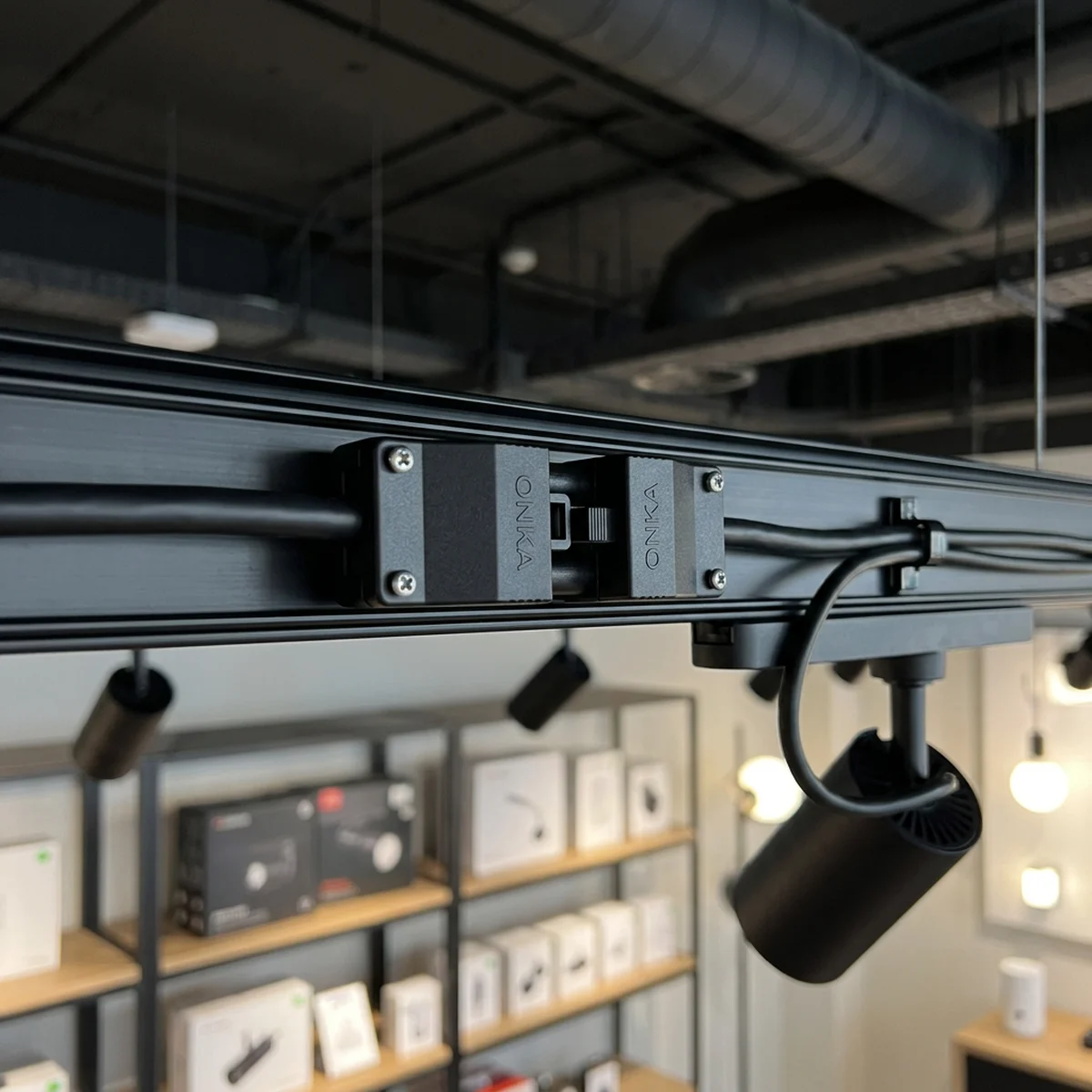

Роз’єм «тато-мама» на 3 полюси для кабелю 2,5–4 мм²: фаза, нуль і заземлення (L, N, PE) в одному з’єднанні. Провідники один раз затискають гвинтами у вилці («тато») і розетці («мама»), а далі світильник чи прилад від’єднують одним рухом. Чорний корпус — для темних стель, трекових систем освітлення, чорних світильників і корпусів обладнання.
Характеристики

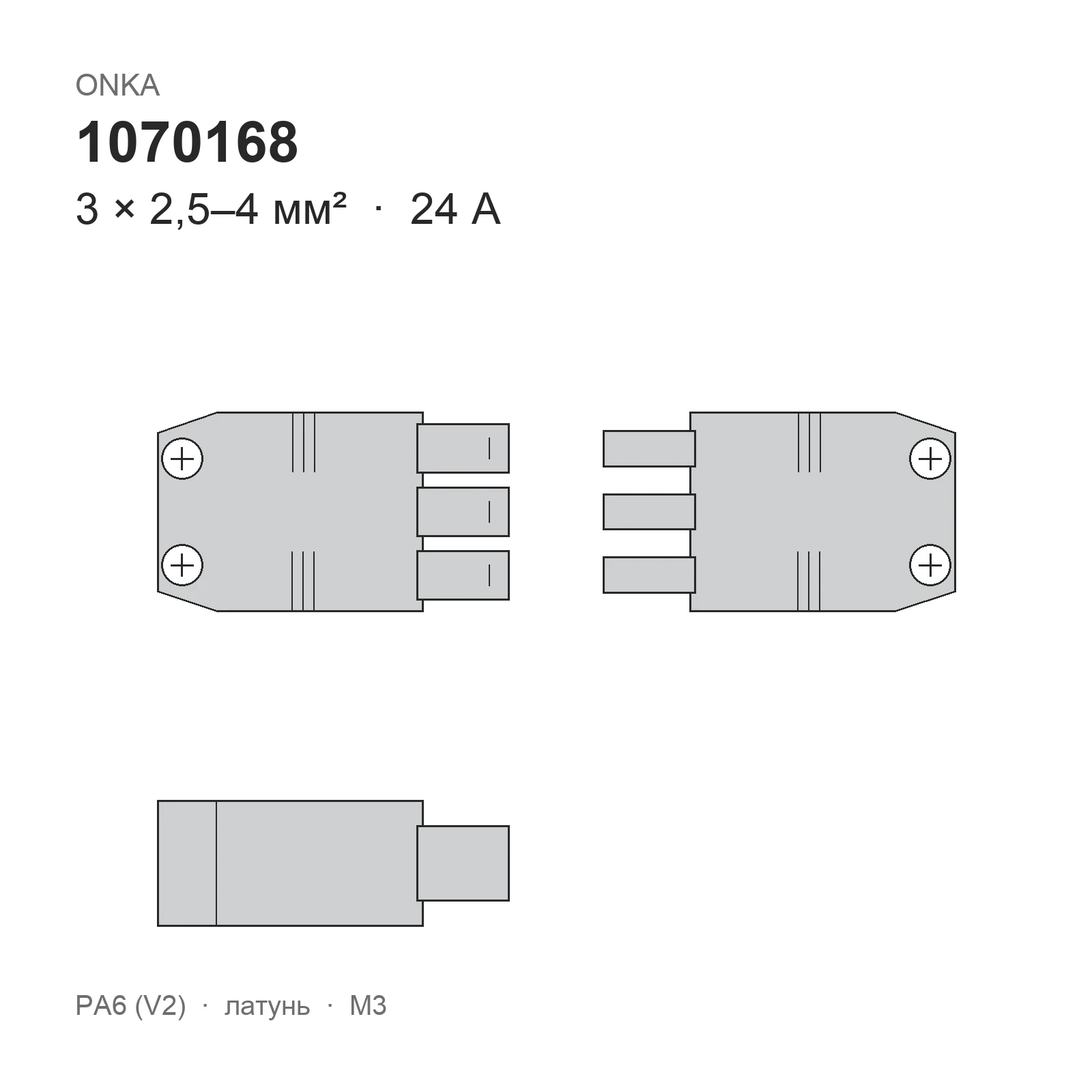

- артикул — 1070168;
- полюсів — 3 (L, N, PE);
- переріз провідника — 2,5–4 мм²;
- номінальний струм — 24 А;
- колір — чорний;

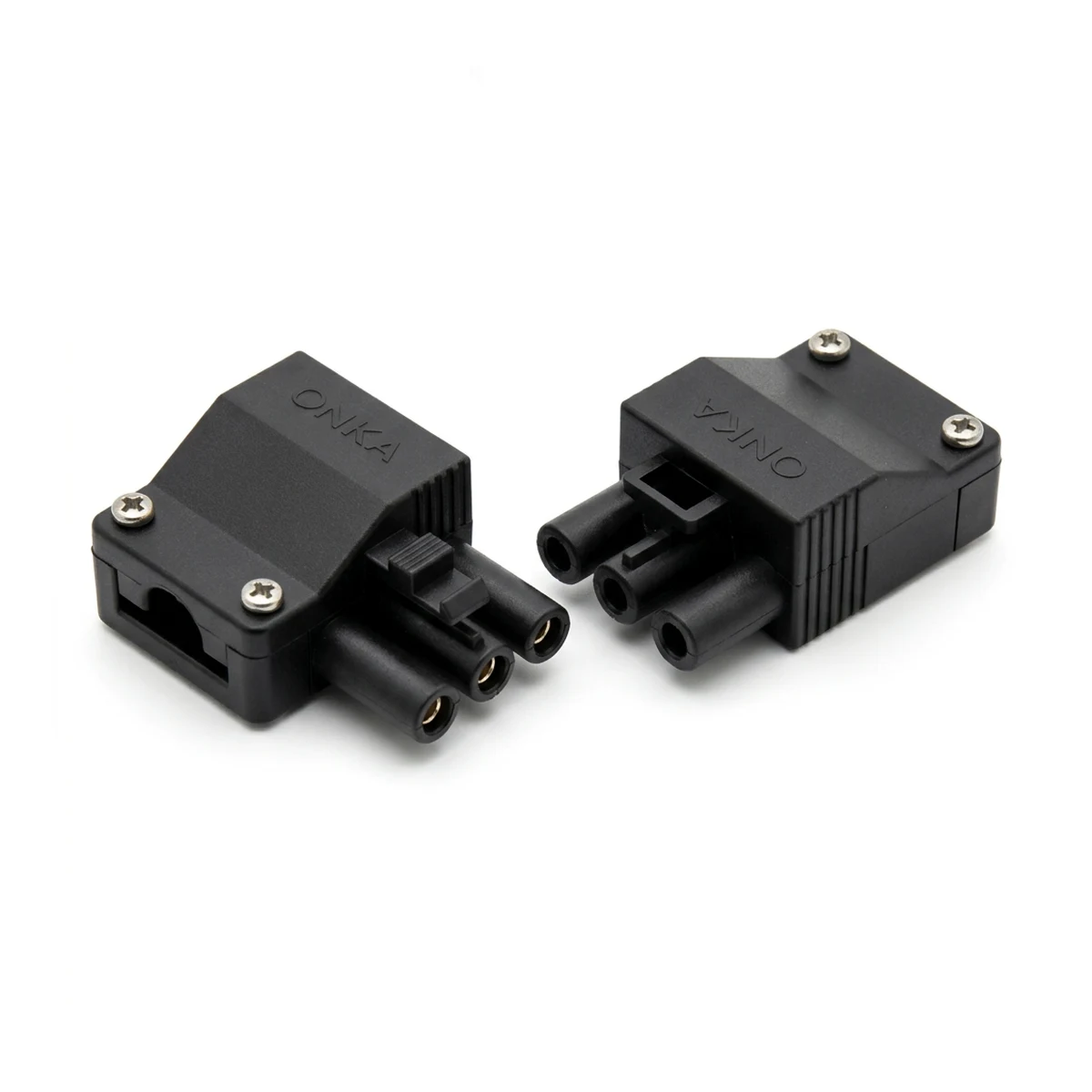

- комплект — вилка («тато») і розетка («мама») з кришками та гвинтами;
- корпус — поліамід PA6, контакти — латунь, гвинти M3 з цинковим покриттям;
- заводська упаковка — 45 шт, ціна вказана за 1 шт.
Коли вибирати
Три полюси — звичайна однофазна лінія до світильника чи приладу: фаза, нуль і заземлення. Якщо в кабелі більше жил (два кола освітлення, проводи керування), беріть 6-полюсний роз’єм. Такий самий роз’єм у кольорі «білий» — 3-полюсний білий.
Як підключити

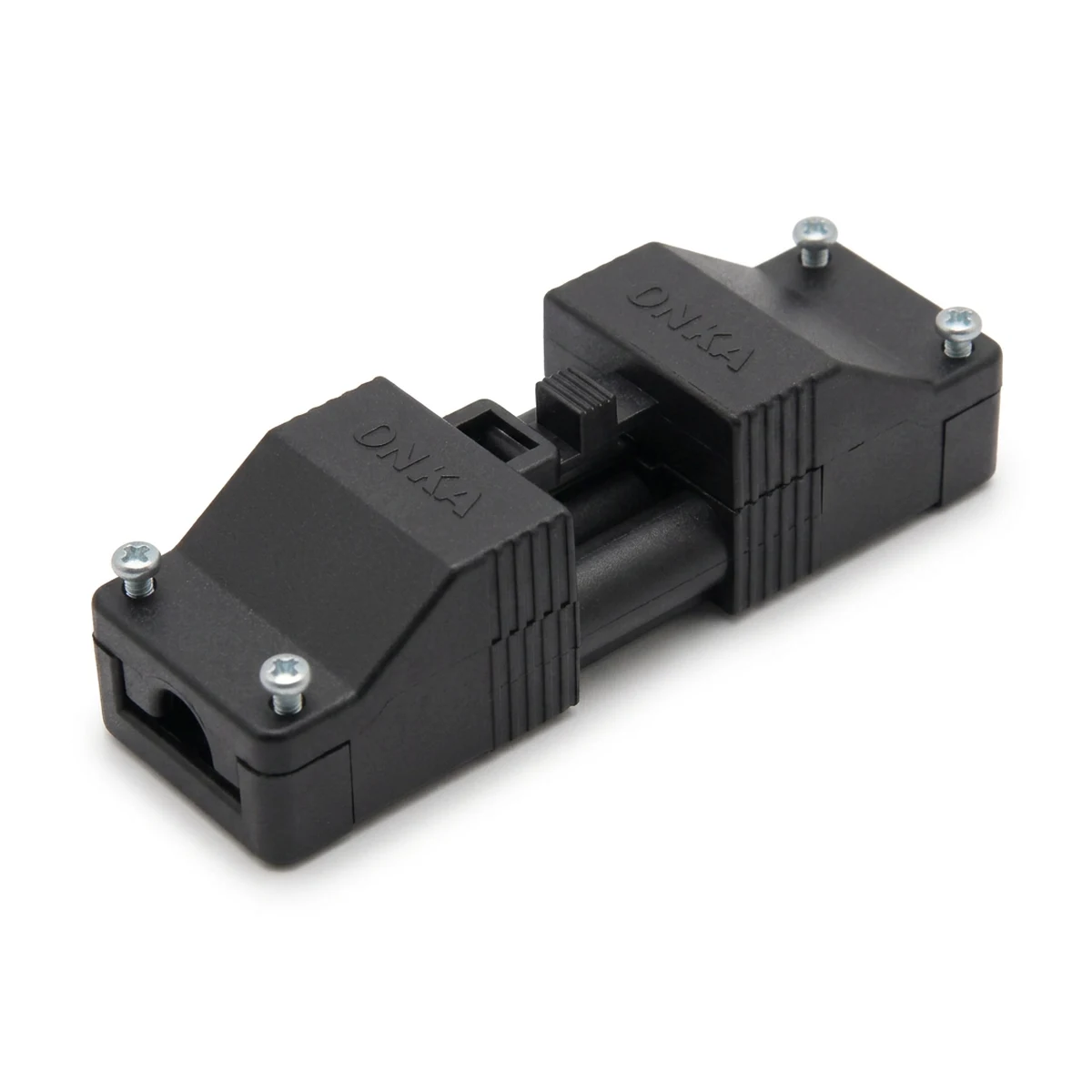

Відкрутіть кришку половинки, заведіть кабель, зачистіть жили на довжину затискача й затягніть кожну під свій гвинт — з обох боків у тому самому порядку, PE до PE. Гнучкий провід спершу обтисніть наконечником-гільзою. Закрийте кришку і з’єднайте половинки до клацання защіпки. Роз’єднувати — лише при вимкненій лінії.
Усі роз’єми — у категорії роз’єми тато-мама ONKA. Для щитів і коробок, де від’єднують багато проводів одразу, є роз’ємна клемна колодка на 12 полюсів; як підібрати колодку під тип проводу — у статті клемні колодки ONKA на DIN-рейку.
