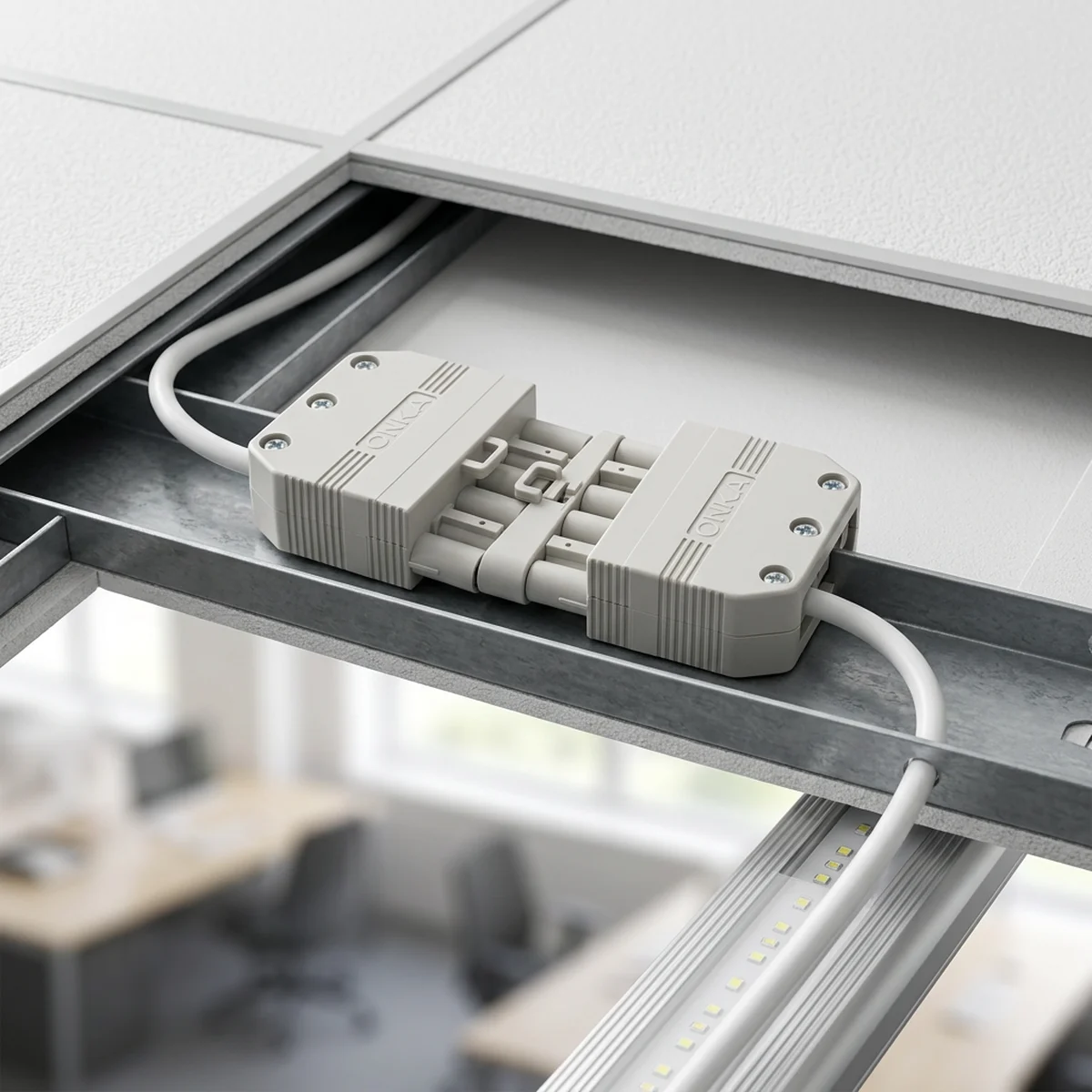

Роз’єм «тато-мама» на 6 полюсів для кабелю 2,5–4 мм²: в одному з’єднанні проходять дві окремі лінії освітлення або живлення разом з проводами керування. Корпус плоский і широкий — кожна половинка 60 × 54,2 × 20,6 мм з трьома гвинтами кришки. Білий колір — для офісних підвісних стель і світлих приміщень.
Характеристики
- артикул — 1070171;
- полюсів — 6;
- переріз провідника — 2,5–4 мм²;
- номінальний струм — 24 А;
- колір — білий;

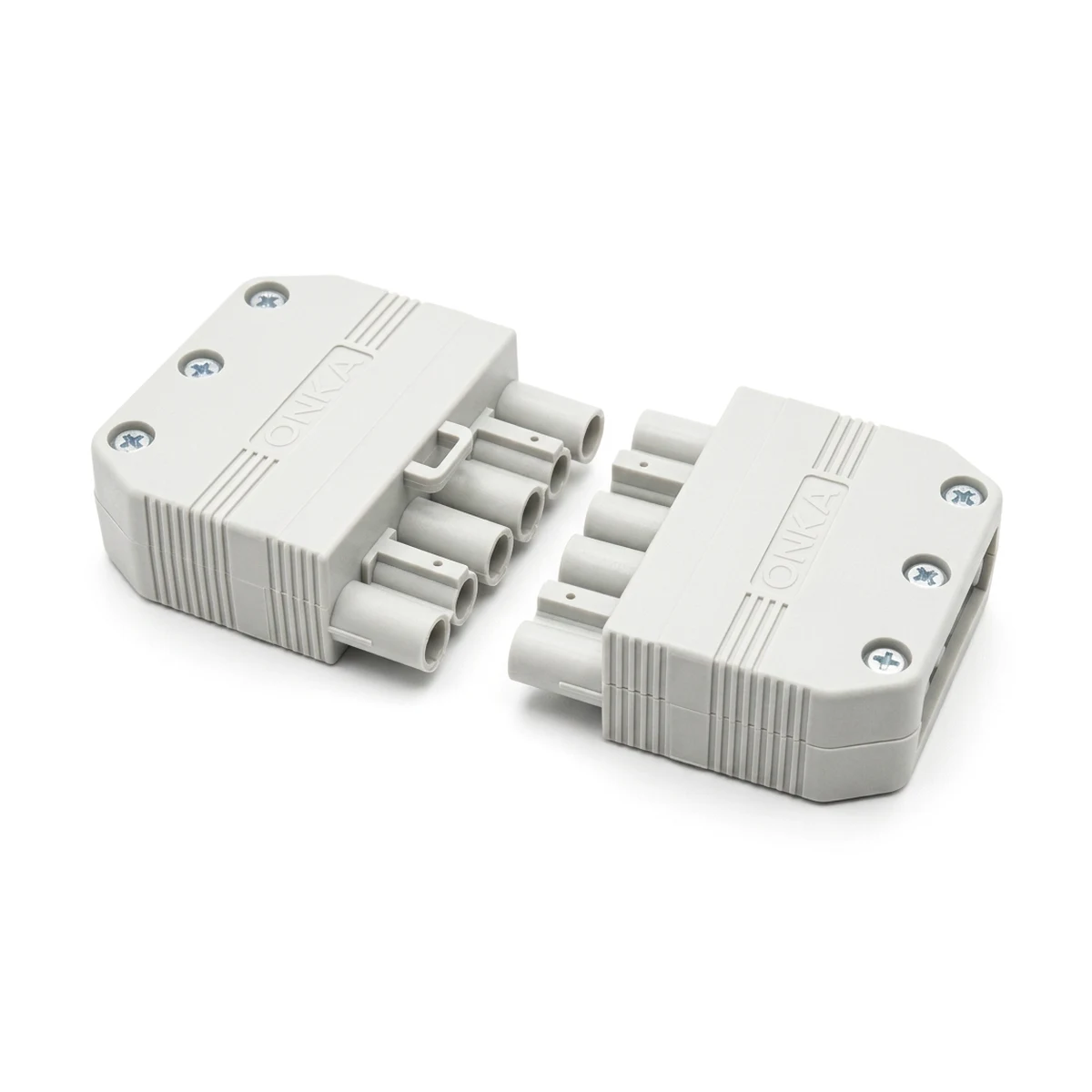

- комплект — вилка («тато») і розетка («мама») з кришками та гвинтами;

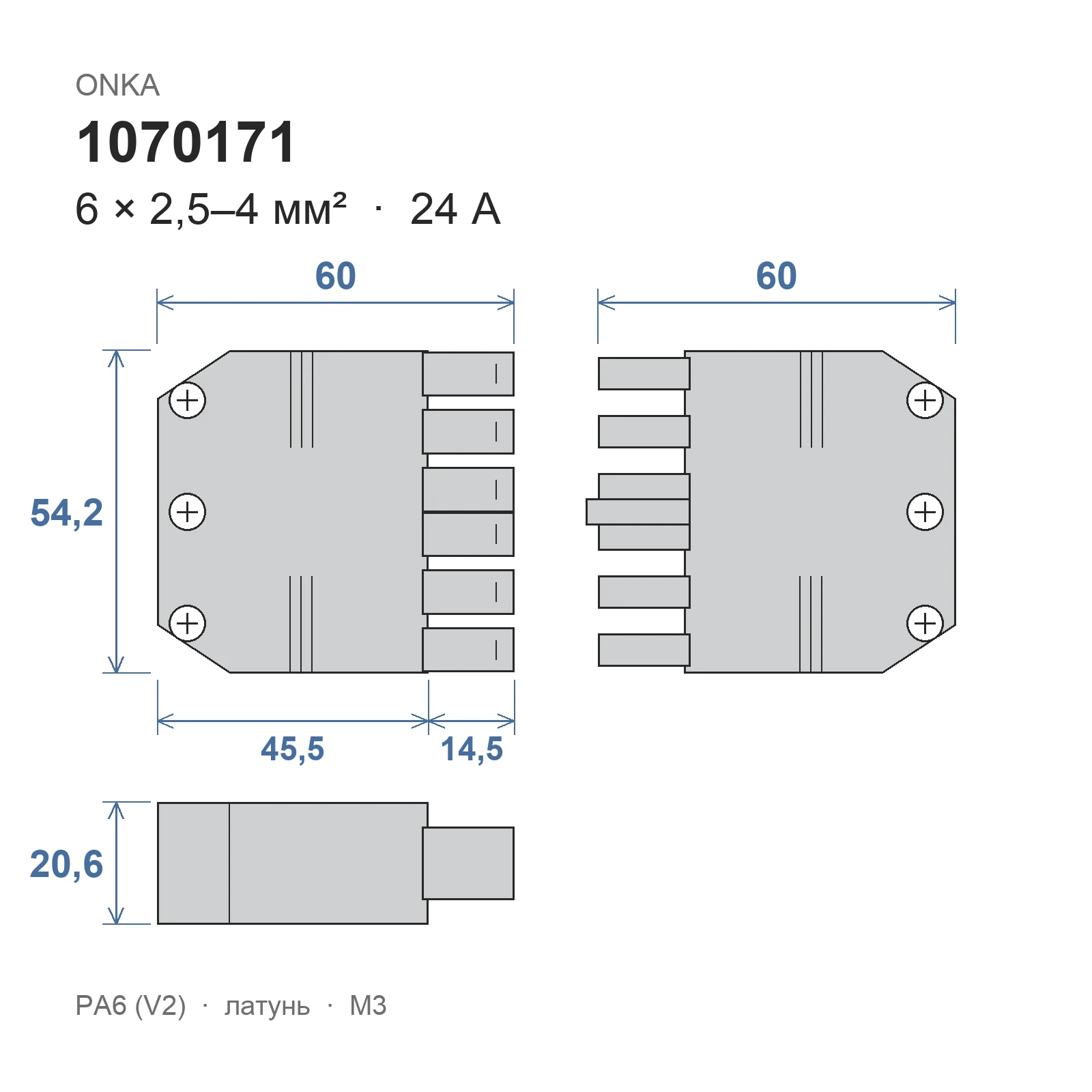

- розміри половинки — 60 × 54,2 × 20,6 мм (креслення ONKA);
- корпус — поліамід PA6, контакти — латунь, гвинти M3 з цинковим покриттям;
- заводська упаковка — 16 шт, ціна вказана за 1 шт.
Коли вибирати
Шість полюсів — коли одним кабелем іде більше ніж одна лінія: два кола освітлення з окремими фазами, черговий світильник або живлення з проводами керування. Для простої лінії L, N, PE вистачить 3-полюсного роз’єму. Такий самий 6-полюсний у кольорі «чорний» — 6-полюсний чорний.
Як підключити

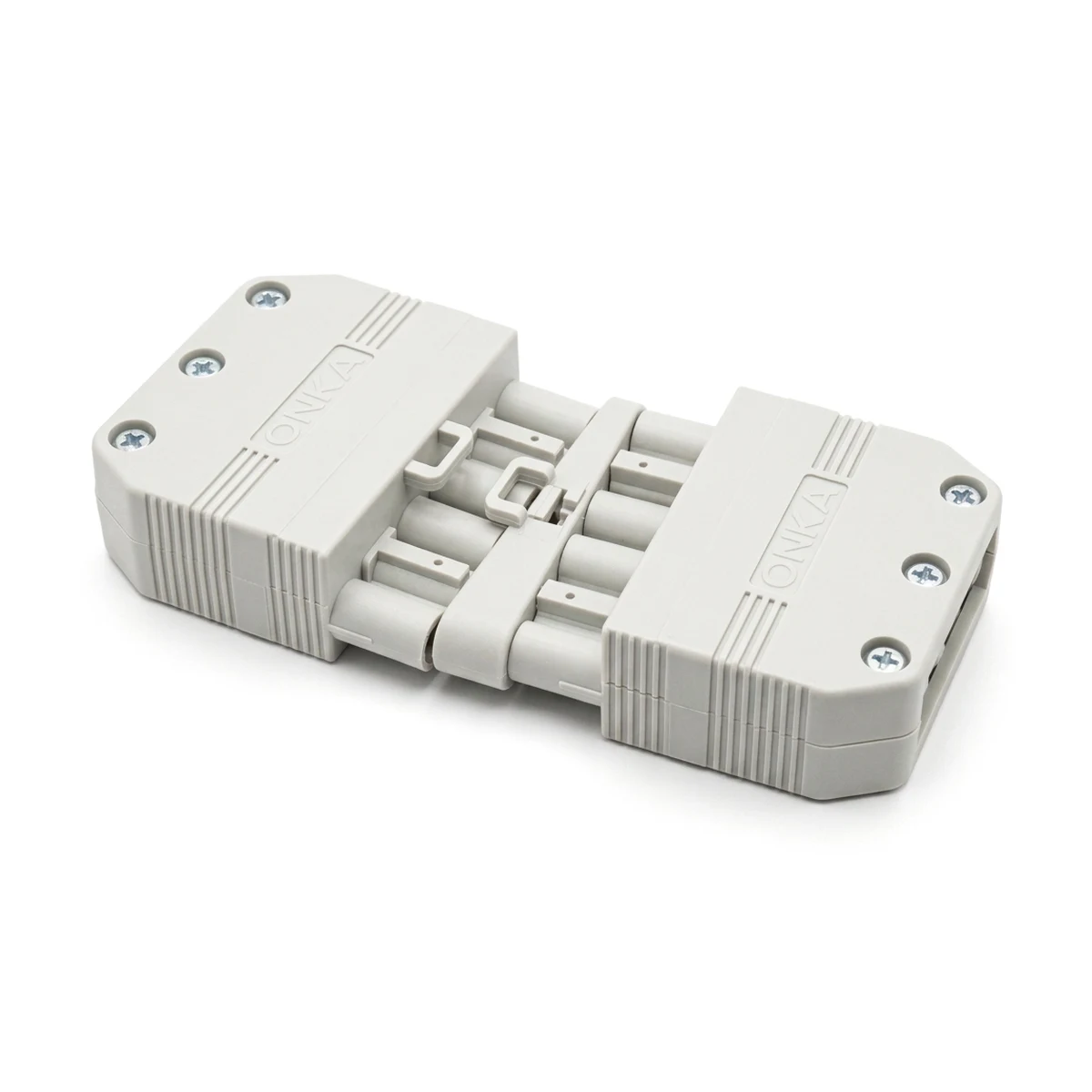

Відкрутіть кришку половинки, заведіть кабель, зачистіть жили на довжину затискача й затягніть кожну під свій гвинт — з обох боків у тому самому порядку, PE до PE. Гнучкий провід спершу обтисніть наконечником-гільзою. Закрийте кришку і з’єднайте половинки до клацання защіпки. Роз’єднувати — лише при вимкненій лінії.
Усі роз’єми — у категорії роз’єми тато-мама ONKA. Для щитів і коробок, де від’єднують багато проводів одразу, є роз’ємна клемна колодка на 12 полюсів; як підібрати колодку під тип проводу — у статті клемні колодки ONKA на DIN-рейку.
