Пластикові чи металеві розподільчі коробки: що обрати для об’єкта

Пластикові чи металеві розподільчі коробки — вибір, який залежить від середовища, механічних навантажень і вимог до заземлення. Для більшості житлових, комерційних і промислових задач пластикова коробка з правильним ступенем захисту працює краще й обходиться дешевше. Металева потрібна в конкретних випадках. Розберемо, які саме, і як обрати пластикову коробку CETINKAYA PANO під свої умови.

Чим відрізняються пластикові і металеві коробки

Ступінь захисту від пилу й води (IP за IEC 60529) від матеріалу прямо не залежить — його задає конструкція корпусу, ущільнювач і вводи. Пластикові коробки випускаються від IP54 до IP67.

Коли пластикова коробка — кращий вибір

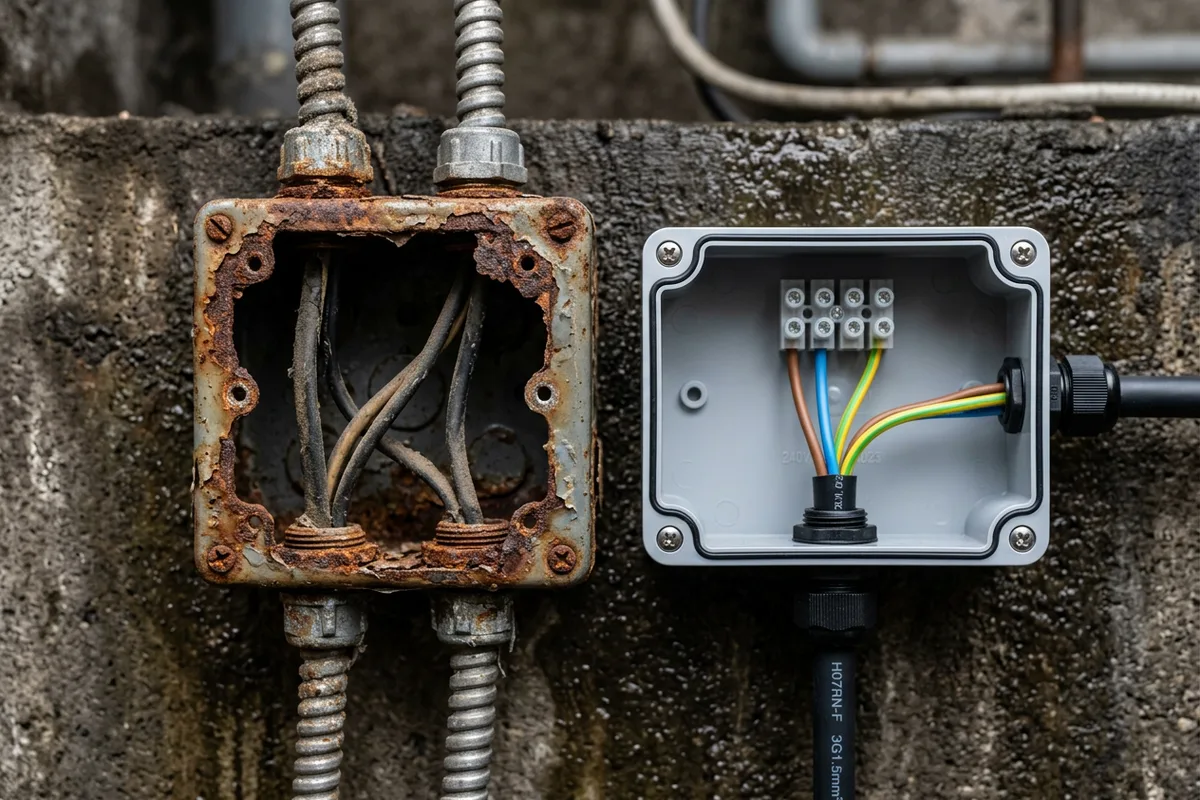

• Вологі приміщення і вулиця. Пластик не корозує, тому в підвалах, котельнях, на фасадах і в зовнішніх установках коробка служить довше за металеву без покриття.
• Житлові та комерційні об’єкти. Розподіл освітлення й розеткових ліній, вузли під стелею, технічні приміщення.
• Агресивні середовища. Тваринницькі ферми, мийки, хімічні виробництва, де метал швидко іржавіє.

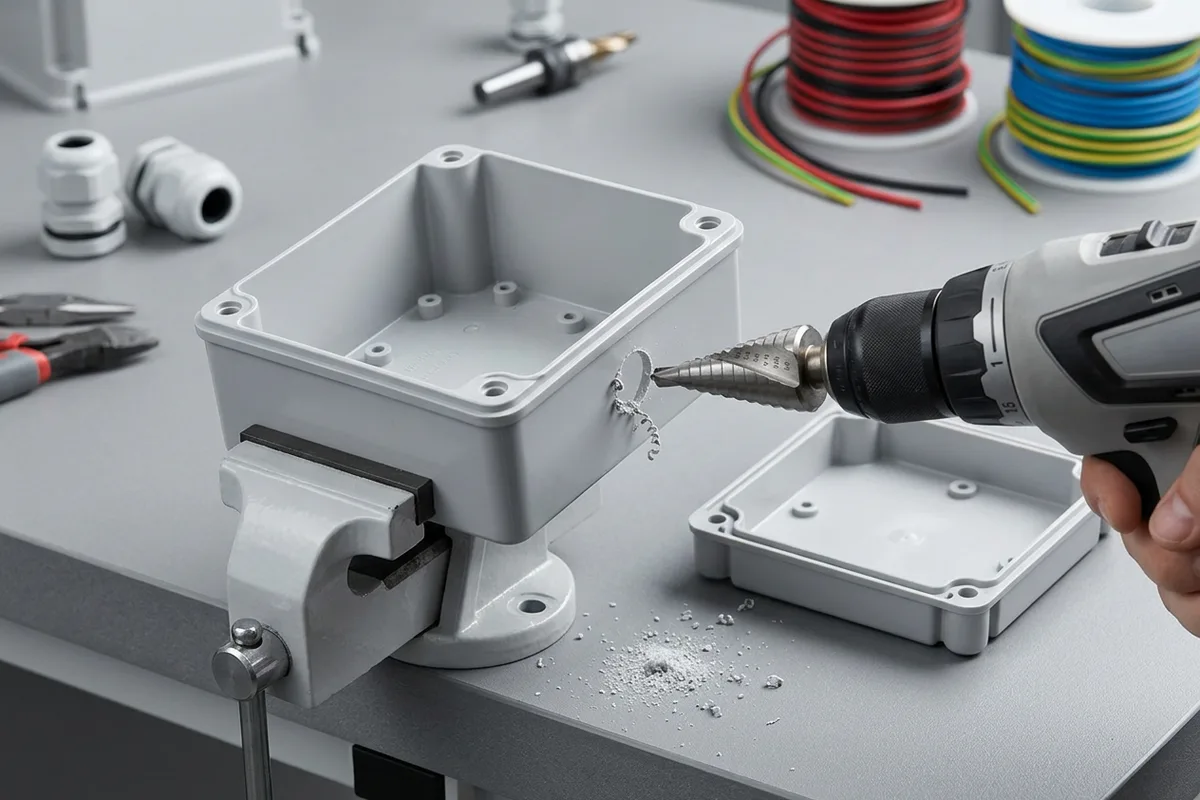

• Коли важливий швидкий монтаж. Отвори під вводи свердлять звичайною коронкою, без задирок, які ріжуть ізоляцію.
• Коли потрібен візуальний контроль — коробки з прозорою кришкою.

Додатковий плюс пластику — не треба заземлювати корпус: менше з’єднань і менше можливих помилок.

Коли потрібна металева коробка

• Сильні механічні навантаження. Місця з ризиком ударів технікою, вандалізму, падіння вантажів.
• Захист від електромагнітних перешкод. Коробки для чутливих сигнальних кіл поруч із потужними частотними перетворювачами — металевий заземлений корпус працює як екран.
• Спеціальні вимоги проєкту. Окремі вимоги до пожежостійкості чи до виконання для певних об’єктів, якщо їх прямо передбачено в проєкті.
• Висока температура навколо. Біля печей, гарячих трубопроводів — там, де пластик може деформуватися.

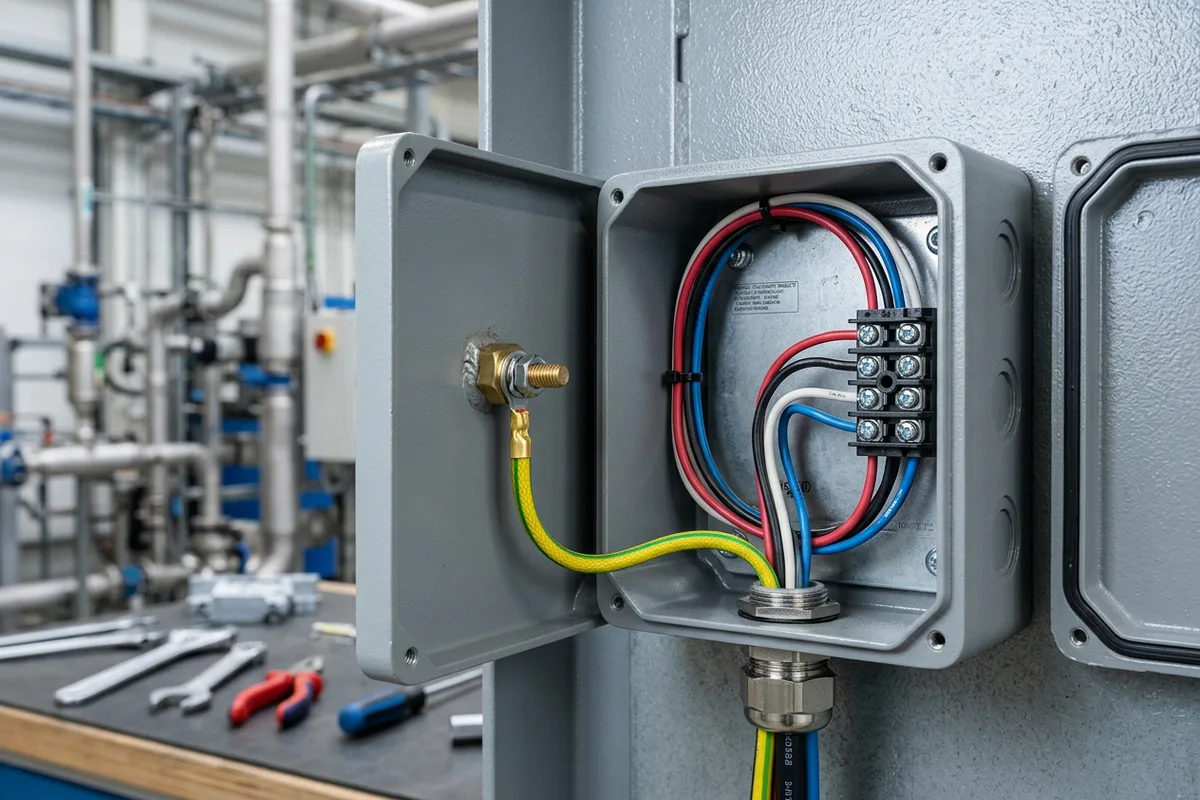

Металеву коробку обов’язково з’єднують із захисним провідником PE, а краї отворів під кабелі захищають вводами, щоб метал не прорізав ізоляцію. Як помилки з коробкою призводять до замикань — у статті про коротке замикання в розподільчій коробці.

Пластикові коробки CETINKAYA PANO: які серії обрати

У каталозі «Сіті Електрика» коробки CETINKAYA PANO — пластикові, у шести серіях за ступенем захисту і виконанням:

Для приміщень зазвичай достатньо коробок з гладкими стінками IP54 (наприклад, CP1030 100×100×50 або CP1041 150×110×70). Для вулиці і мокрих зон — коробки з гладкими стінками IP67 (CP1042 190×145×80, CP1044 310×230×130) з кабельними вводами IP68. Усі серії — у категорії розподільчі коробки.

Щити: та сама логіка, інший масштаб

Для щитів вибір між пластиком і металом має ще кілька нюансів — габарити, вага обладнання, монтажні панелі, IP65 проти IP66. Їх розібрано окремо в статті про пластикові та металеві щити.

Як не помилитися з вибором: короткий алгоритм

1. Середовище: вода, пил, хімія — пластик з потрібним IP. Ризик ударів чи високої температури — метал.
2. Перешкоди: чутливі сигнальні кола біля потужних частотників — металевий заземлений корпус.
3. Ступінь захисту: IP54 — приміщення, IP65 — вулиця і струмені води, IP67 — можливе занурення.
4. Розмір: з’єднання і запаси проводів лягають вільно, кришка закривається без зусилля.
5. Вводи: під діаметр кабелю, невикористані отвори закриті.

Часті запитання

Чи безпечна пластикова коробка з погляду пожежі?

Для розподільчих коробок використовують пластики, які не підтримують горіння. Головне джерело ризику — не корпус, а поганий контакт усередині: скрутки, недотягнуті клеми, переповнена коробка.

Чи треба заземлювати пластикову коробку?

Корпус — ні, він ізолює. Але захисний провідник PE, який проходить через коробку, з’єднують так само, як і фазні та нульові — на окремій клемі.

Чи можна поставити пластикову коробку на вулиці взимку?

Так, якщо ступінь захисту відповідає умовам (IP65 і вище) і кабелі заведено знизу через вводи. Монтаж на сильному морозі краще не робити: холодний пластик крихкіший під час свердління.

Чим металева коробка краща за пластикову?

Механічною міцністю, екрануванням перешкод і роботою при високих температурах. В інших випадках пластикова коробка практичніша.

Джерела

• EEP — IP protection degree according to IEC 60529
