Розподільчі коробки з прозорою кришкою: де потрібні і як обрати

Розподільчі коробки з прозорою кришкою дозволяють бачити стан клем, проводів і маркування, не відкриваючи корпус. Для точок, які регулярно перевіряють, це економить час і зберігає герметичність: кожне відкриття кришки — це ризик пошкодити ущільнювач або занести пил. Розберемо, де прозора кришка справді потрібна, які серії CETINKAYA PANO є в каталозі і на що звернути увагу під час монтажу.

Що дає прозора кришка на практиці

• Огляд без розкриття. Видно потемніння ізоляції, сліди нагріву, воду чи конденсат усередині, ослаблені проводи.

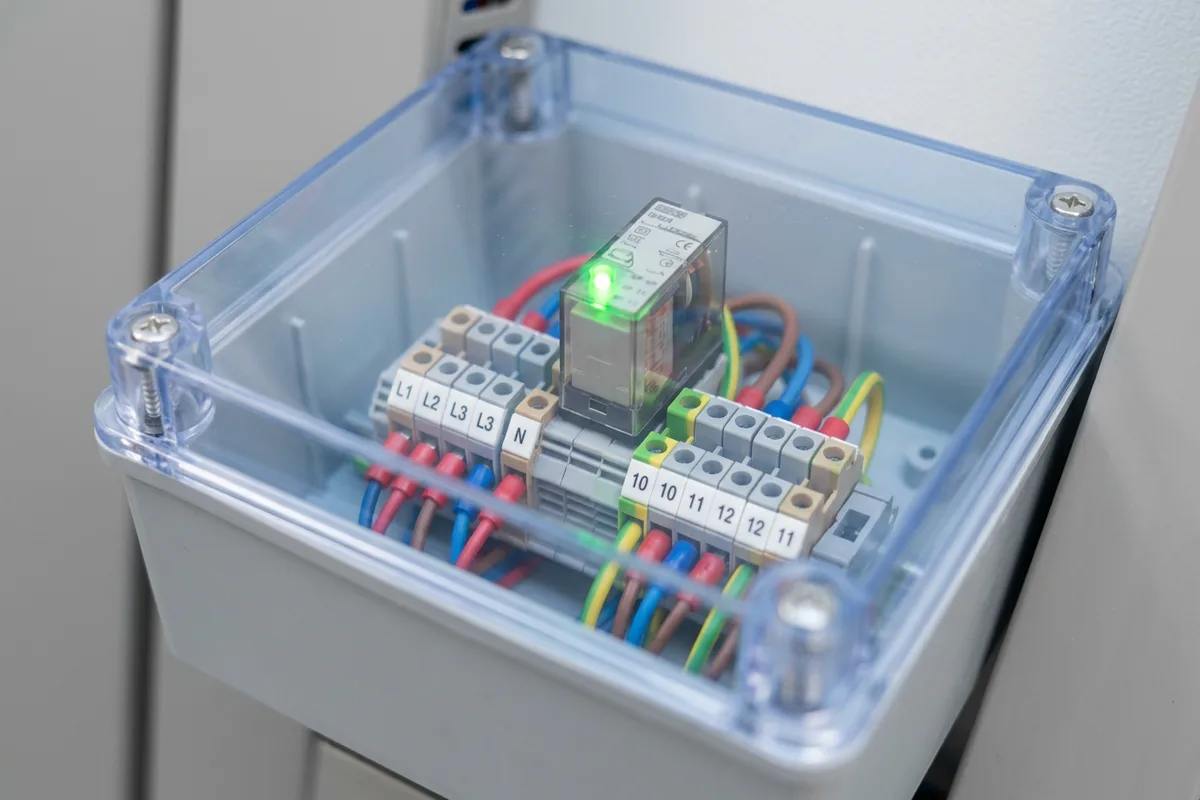

• Контроль індикації. Якщо в коробці реле зі світлодіодом, клема з тримачем запобіжника з індикацією чи блок живлення — стан видно ззовні.
• Збереження ущільнювача. Кришку відкривають лише для робіт, а не для «подивитися». Ущільнювач зношується повільніше, ступінь захисту тримається довше.
• Швидший пошук несправностей. Маркування клем і проводів читається крізь кришку — електрик бачить, яку лінію розбирати, ще до відкриття.

Де прозора кришка окупається

Там, де коробку відкривають раз на кілька років або вміст не повинен бути видимим, прозора кришка не потрібна — достатньо глухої.

Серії CETINKAYA PANO з прозорою кришкою

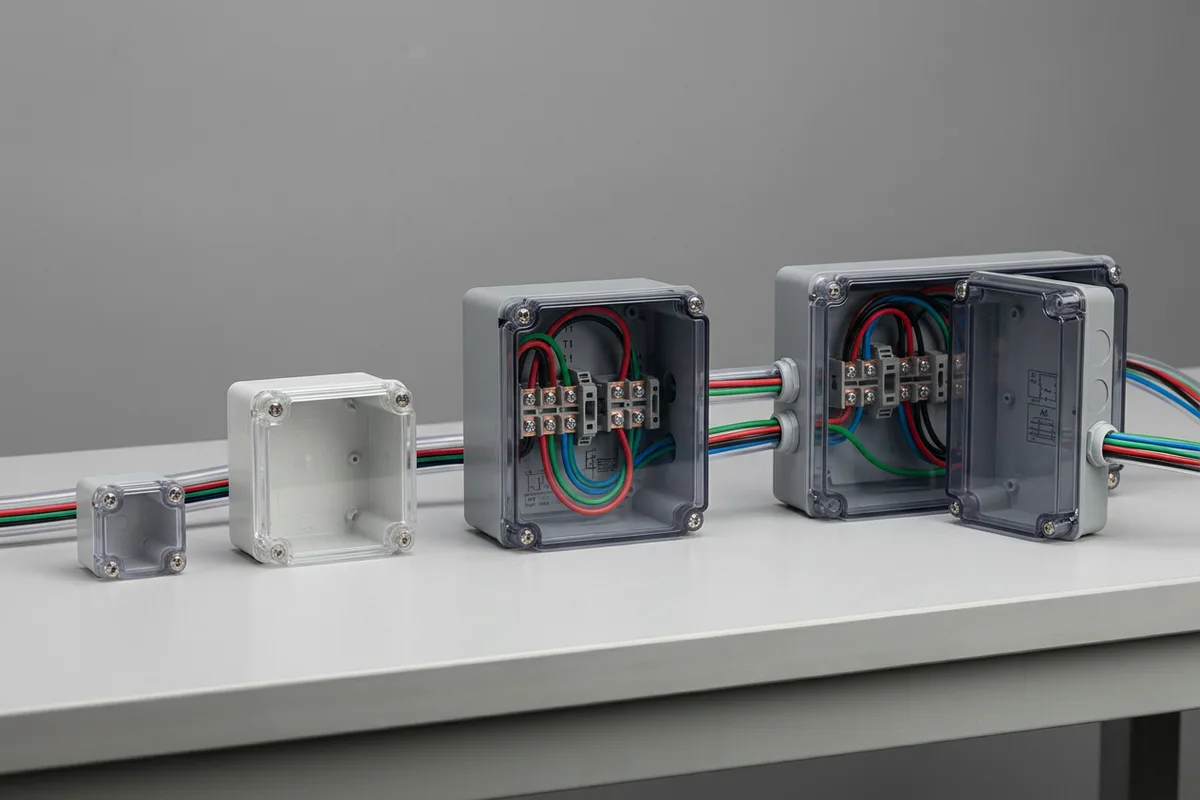

У каталозі «Сіті Електрика» є дві серії коробок з прозорою кришкою — для приміщень і для вулиці:

Малі коробки з прозорими кришками IP54 підходять для з’єднань кількох ліній у приміщенні. Більші коробки з прозорими кришками IP67 вміщують клемні ряди на DIN-рейці і невеликі вузли автоматики. Чим відрізняються IP54 і IP67 і коли вистачає звичайної коробки — у статті про герметичні розподільчі коробки.

Як підібрати розмір

Прозора кришка має сенс, лише коли вміст коробки впорядкований і його видно. Тому розмір беруть з запасом:

1. Порахуйте кількість з’єднань і клем, переріз проводів.
2. Якщо потрібна DIN-рейка з клемами чи апаратами — беріть корпус, у якому рейка вміщується по ширині з місцем для кабелів з боків.
3. Додайте місце для запасу проводу: жили мають лягати вільно, без натягу і перегинів.
4. Глибина: для одного ряду клем вистачає меншої висоти корпусу; для апаратів на рейці і кількох рядів — беріть глибше виконання (наприклад, 190×145×160 замість 190×145×80).

Усі серії й розміри — у категорії розподільчі коробки настінні. Детальна таблиця вибору габаритів — у статті про розміри розподільчих коробок.

Монтаж: щоб кришка залишалася прозорою і герметичною

• Тінь або навіс. Прозорий пластик під прямим сонцем з роками може мутніти. На вулиці розміщуйте коробку в тіні, під навісом або з північного боку.
• Кабелі — знизу. Вводи у верхній стінці збирають воду, і вона стікатиме всередину — на прозорій кришці це видно одразу.
• Чистий ущільнювач. Перед закриттям приберіть пил і обрізки ізоляції; не допускайте, щоб проводи потрапили між кришкою і корпусом.

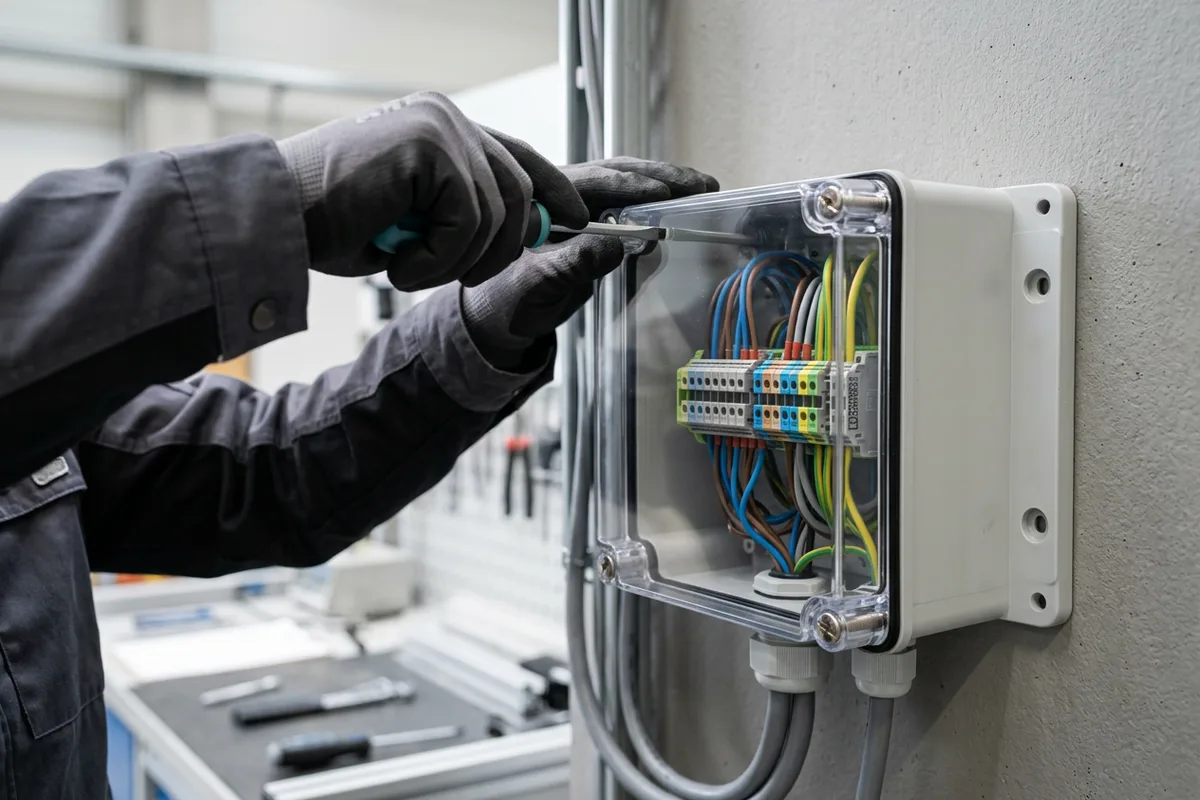

• Рівномірне затягування гвинтів. Затягуйте по черзі хрест-навхрест — перекошена кришка не ущільнює корпус.
• Маркування — назовні видно. Розміщуйте маркування клем і проводів так, щоб воно читалося крізь кришку.
• Не мийте кришку розчинниками. Для чищення вистачає м’якої тканини і води з милом.

Часті запитання

Чи гірший захист у коробки з прозорою кришкою?

Ні. Ступінь захисту за IEC 60529 задає конструкція корпусу й ущільнювача, а не прозорість кришки. Коробки з прозорою кришкою випускаються як IP54, так і IP67.

Чи можна встановити коробку з прозорою кришкою на сонці?

Можна, але краще в тіні або під навісом: від постійного ультрафіолету прозорий пластик з часом може втрачати прозорість.

Що видно крізь кришку при огляді?

Потемніння ізоляції біля з’єднань, конденсат чи воду, ослаблені проводи, індикацію реле і маркування ліній.

Чи поміститься DIN-рейка з клемами?

У коробки IP67 від 190×145 мм — так, якщо врахувати місце для кабелів з боків. Малі коробки IP54 розраховані на з’єднання кількох ліній.

Джерела

• EEP — IP protection degree according to IEC 60529
