Комбіновані клемні комплекти ONKA: економія на монтажних роботах завдяки наборам

Клемні комплекти ONKA: економія на монтажі завдяки готовим наборам

Клемні комплекти ONKA — це готові рішення для швидкого та акуратного складання клемних рядів у розподільчих щитах і шафах автоматики. Вони допомагають скоротити час підготовки, зменшити кількість помилок під час підключення та знизити витрати на монтажні роботи.

Замість підбору клем, перемичок, торцевих елементів і маркування окремо, монтажник отримує комплект із сумісних компонентів. Це особливо корисно для типових задач: організації N/PE, розведення групових ліній, підключення датчиків, керування навантаженнями та монтажу щитів на об’єктах із жорсткими дедлайнами.

Клеми в електрощитах повинні забезпечувати надійний контакт, стабільне зусилля притиску провідника та прогнозований результат при багаторазових підключеннях. Саме тому в багатьох проєктах відмовляються від скруток і пайки на користь клемних систем із промисловою механікою контакту та захистом від окислення (чому важливо використовувати якісні клеми).

Що входить у Клемні комплекти ONKA

Типовий набір формується так, щоб монтажник міг зібрати клемний ряд на DIN-рейці без додаткового підбору аксесуарів. Конкретна комплектація залежить від серії та задачі, але найчастіше включає базові клеми, елементи кінцювання, перемички та маркування.

• Прохідні клеми (винтові або пружинні) для підключення провідників у щиті.
• Заземлювальні (PE) клеми для організації захисного провідника та безпечного монтажу.
• N-клеми та аксесуари для систематизації нейтралі, особливо в багатолінійних щитах.
• Кінцеві упори та торцеві пластини для фіксації клемного ряду та охайного завершення секції.
• Перемички (мости) для швидкого розподілу потенціалу між клемами.
• Маркування для клем і провідників, щоб спростити пусконалагодження та сервіс.

Додатково в деяких рішеннях можуть бути роз’ємні клеми, клеми з розмикачем для тестування ланцюгів, керамічні клеми для специфічних умов, а також елементи для щільного монтажу в обмеженому просторі. Приклади товарних позицій і типів клем можна подивитися в каталозі ONKA клеми та в категорії Клеми.

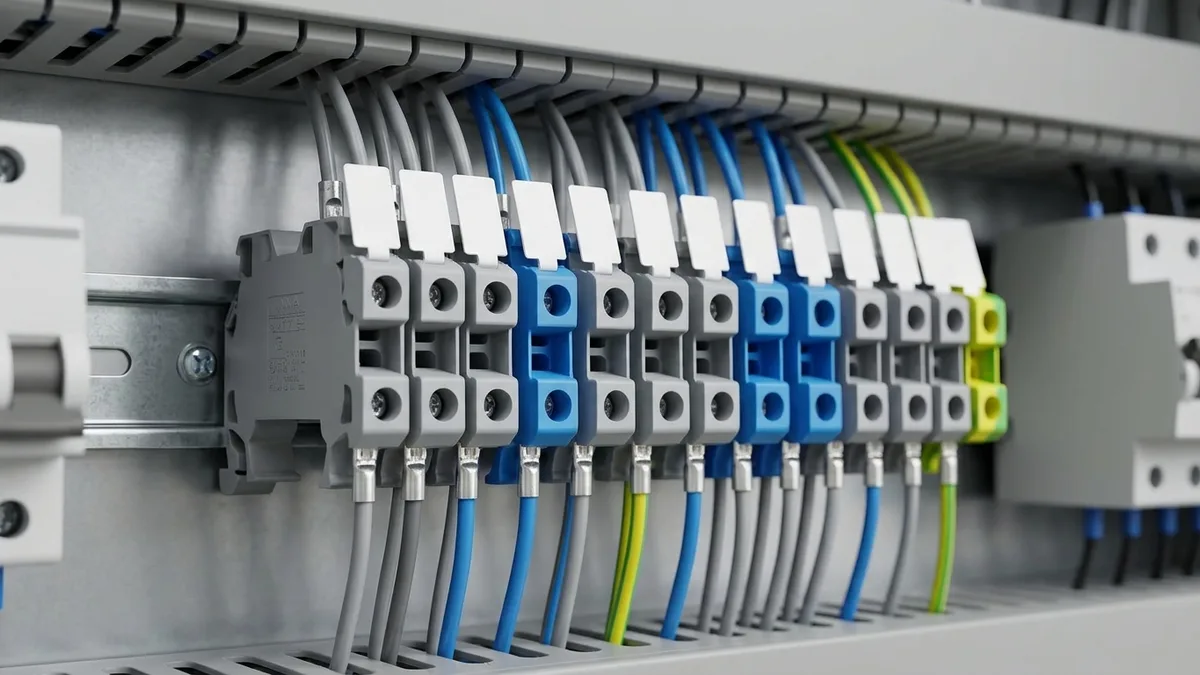

Клемні комплекти ONKA на DIN-рейку: сумісність і монтаж

Клемні комплекти ONKA розраховані на стандартну DIN-рейку TS 35, що спрощує інтеграцію в більшість щитів і шаф. Монтаж клемного ряду відбувається швидко: клеми встановлюються на рейку, фіксуються упорами, після чого додаються перемички й маркування.

У практиці електромонтажу важливо не лише «закріпити клему», а й забезпечити сервісопридатність: доступ до провідників, зрозумілу ідентифікацію ліній, можливість швидкої заміни або доробки без повного демонтажу. Саме тому готовий комплект часто дає кращий результат, ніж зібрані вручну різнорідні компоненти.

Клемні комплекти ONKA: винтові чи пружинні з’єднання

У лінійці ONKA застосовуються два поширені підходи до контакту:

• Винтові клеми — звичний варіант, де провід фіксується гвинтом. Перевага: зрозуміла механіка та універсальність. Важливо дотримуватися рекомендованого моменту затягування.
• Пружинні (Push-in) клеми — швидкий монтаж без підкручування. Провід вставляється в контакт, а пружина забезпечує стабільний притиск та компенсацію мікрозмін із часом. Це зручно при серійному монтажі та в умовах дефіциту часу.

Для багатьох типових щитів пружинні рішення дозволяють скоротити операції підключення, особливо коли потрібно під’єднати десятки ліній. Практичні рекомендації щодо зменшення часу монтажу клем наведені в матеріалі як зменшити час монтажу клем.

Чому обирають Клемні комплекти ONKA: користь для монтажника і замовника

Головна причина популярності — прогнозований результат. Коли клемний ряд зібраний із сумісних елементів, зменшується ризик несумісності перемичок, неправильного підбору торцевих частин або випадкових «вузьких місць» по струму чи перетину.

Клемні комплекти ONKA: ключові переваги

• Економія часу завдяки готовій комплектації та швидкому з’єднанню провідників.
• Менше помилок при складанні щита: компоненти підібрані під одну систему й стандартний монтаж.
• Охайна організація проводів завдяки маркуванню та правильній геометрії клемного ряду.
• Сервісопридатність: легше знайти потрібну лінію, перевірити контакт, виконати модернізацію.
• Безпечні та стабільні контакти при правильному підборі перетину і дотриманні інструкцій виробника.

У щитах автоматики або комерційних об’єктах важлива не тільки швидкість, але й стандартизація. Готові рішення полегшують повторювані збірки та спрощують навчання персоналу на виробництві або в монтажній бригаді.

Клемні комплекти ONKA для різних задач: силові лінії, автоматика, слаботочка

Клемні комплекти ONKA застосовують у житлових, комерційних і промислових системах. Вони підходять для організації силових груп, ланцюгів керування, підключення сигналів датчиків і розведення живлення всередині шаф.

Типові сценарії використання

• Щити квартир/будинків: акуратне розведення груп, організація нейтралі та PE.
• Комерційні об’єкти: багато однотипних ліній, де важлива швидкість і маркування.
• Шафи автоматики: підключення контролерів, реле, датчиків і виконавчих механізмів з чіткою структурою клемного ряду.
• Промислові щити: підвищені вимоги до стабільності контакту та зручності обслуговування.

У багатьох проєктах важливі також аксесуари: перемички для роздачі потенціалу, вставні елементи, маркування. Приклад окремих позицій аксесуарів можна переглянути тут: вставна перемичка та аксесуари для щитів.

Приклади економії часу з Клемні комплекти ONKA

У реальному монтажі «економія часу» складається з дрібниць: підбір компонентів, нарізка перемичок, маркування, виправлення помилок, переробка незручних ділянок. Готові набори прибирають значну частину таких операцій.

У щитах з великою кількістю відхідних ліній комплектування клемного ряду «з коробки» часто дає відчутний ефект: монтажник швидше встановлює секцію на DIN-рейку, швидше організовує роздачу потенціалу перемичками та менше часу витрачає на візуальне впорядкування.

Що саме прискорюється

• підготовка клемного ряду (менше ручного підбору деталей);
• підключення провідників (особливо у пружинних моделях);
• організація роздачі (перемички підібрані під серію);
• маркування та перевірка ланцюгів;
• подальше обслуговування та діагностика.

Як приклад функціональних рішень для сервісу та тестування можна розглянути клеми з розмикачем: клеми з розмикачем ONKA. Такі компоненти корисні в автоматиці й там, де потрібно швидко виконувати вимірювання або ізолювати ділянку кола.

Безпека та надійність: що важливо врахувати

Якісний клемний ряд — це не лише швидкість. Це ще й контроль нагріву, стабільність контакту та відповідність перетину провідника й навантаження. Для надійної роботи важливо підбирати клеми за струмом, напругою, перетином, типом жили (моножила/багатожила) та умовами експлуатації.

• Перетин провідника: клема має відповідати заявленому діапазону перетинів.
• Матеріал провідника: у змішаних схемах (мідь/алюміній) потрібні рішення, сумісні з конкретним типом провідника та вимогами монтажу.
• Дотримання технології: для винтових клем важливий правильний момент затягування, для пружинних — коректна підготовка жили.
• Маркування: зменшує ризик помилок під час підключення та ремонту.

Додаткові поради щодо вибору клемних рішень для щитів — у матеріалі як вибрати клеми для щитового монтажу. Порівняння підходів у клемах на DIN-рейку також може бути корисним при виборі системи: ONKA vs Esen.

Клемні комплекти ONKA: висновок для практичного вибору

Клемні комплекти ONKA — це практичний спосіб прискорити складання електрощитів і отримати акуратний, стандартизований клемний ряд. Готові набори зменшують кількість ручних операцій, полегшують маркування й організацію ліній, а також спрощують подальше обслуговування.

Якщо вам потрібно підібрати рішення під конкретний тип щита або задачу (силові лінії, автоматика, N/PE, розгалуження потенціалів), перегляньте доступні позиції в категорії Клеми.
