Модульні розподільчі щити IP65: як правильно розповсюджувати кабелі всередину закритого корпусу

Модульні розподільчі щити IP65: що це та навіщо вони потрібні

Модульні розподільчі щити IP65 — це герметичні електротехнічні корпуси для монтажу модульного обладнання: автоматичних вимикачів, ПЗВ/дифавтоматів, клемних блоків, реле, модулів керування та іншої DIN-апаратури. Такі щити застосовують там, де стандартні внутрішні щитки не забезпечують потрібного рівня захисту: на вулиці, у вологих приміщеннях, на виробництві, у технічних зонах, на об’єктах з пилом або бризками води.

Головна цінність IP65-корпусу — захист внутрішніх компонентів від пилу та водяних струменів, а також збереження стабільності електричних з’єднань у складних умовах. Але навіть найкращий корпус не компенсує помилки монтажу. Правильне укладання та розведення кабелів усередині щита критично впливає на надійність: зменшує ризики короткого замикання, перегріву, пробою ізоляції, складнощів під час обслуговування та діагностики.

Що означає IP65 та які переваги дає для модульного щита

Маркування IP (Ingress Protection) за стандартом IEC 60529 показує ступінь захисту оболонки від проникнення твердих частинок і води:

• 6 — повний захист від пилу (пилонепроникність);
• 5 — захист від водяних струменів з будь-якого напрямку.

Тобто IP65 — це рішення для зон, де можливі запилення, бризки, дощ або миття обладнання струменем води невисокого тиску. Від занурення IP65 не захищає, а від конденсату всередині — тим паче: це окрема задача (про неї нижче).

Що дає IP65 на практиці:

• Стабільна робота в пилу — пил не накопичується на контактах і не спричиняє підвищення температури або витоків струму.
• Захист від дощу та бризок — щит підходить для відкритих майданчиків та вологих приміщень.
• Менше аварій через корозію — герметичність знижує вплив вологи на шини, клеми, апаратуру.

Вимоги до щитів, якими користуються неелектрики (квартирні, будинкові), описує IEC 61439-3. У каталозі — пластикові щити IP65 CETINKAYA PANO з глухими або прозорими дверцятами, від 180×240 до 600×800 мм; як підібрати розмір і комплектацію — у статті про модульні щити CETINKAYA PANO. Окремий компактний бокс знадобиться і тоді, коли реалізується схема підключення зарядної станції під виділені резервні групи.

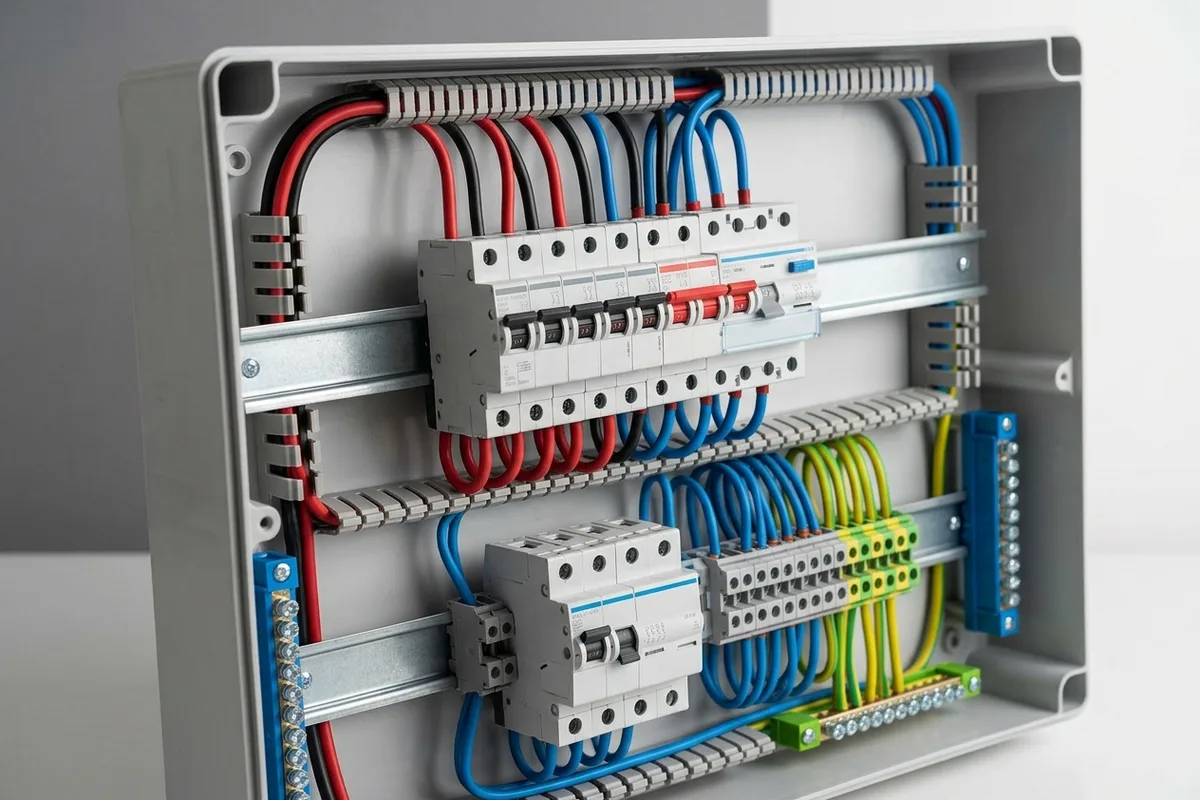

Модульні розподільчі щити IP65: організація кабелів усередині корпусу

У герметичному корпусі важливо не просто «підключити», а зробити це так, щоб з’єднання залишалися надійними роками. Грамотне прокладання кабелів у щиті впливає на тепловий режим, доступність для обслуговування, стійкість до вібрацій і якість затягування клем.

Планування маршруту кабелів у модульному щиті IP65

Перед монтажем визначте:

• точки введення кабелю та типи кабельних вводів;
• розташування DIN-рейок, шин PE/N та клемників;
• маршрути силових ліній і окремо — керування/сигналів;
• резерв місця під можливе розширення — 20–30 % вільних модулів.

Уникайте зайвих перехресть і «вузлів» з кабелів: це ускладнює пошук несправностей, погіршує циркуляцію повітря та підвищує ризик механічного пошкодження ізоляції під час закривання кришки.

Кабель-канали, стяжки та фіксація проводів

• кабель-канали для групування проводів — у невеликих щитах достатньо 25×40 або 40×40, у великих — 60×40 (як оцінити місткість каналу — у статті про кабель-канал 60×40 мм);
• стяжки/хомути для фіксації джгутів без надмірного стискання;
• маркування (бірки, термоусадка з написом, маркери на провід) для швидкої ідентифікації ланцюгів.

Радіуси вигину та запас довжини

• не допускайте різких перегинів, особливо біля вводу кабелю та в місцях підключення до автоматики;
• залишайте технологічний запас довжини для повторного обтискання або перестановки модуля;
• не прокладайте провід так, щоб він «тиснув» на клеми при закриванні дверцят або на ущільнювач.

Кабельні вводи і конденсат: як не втратити IP65

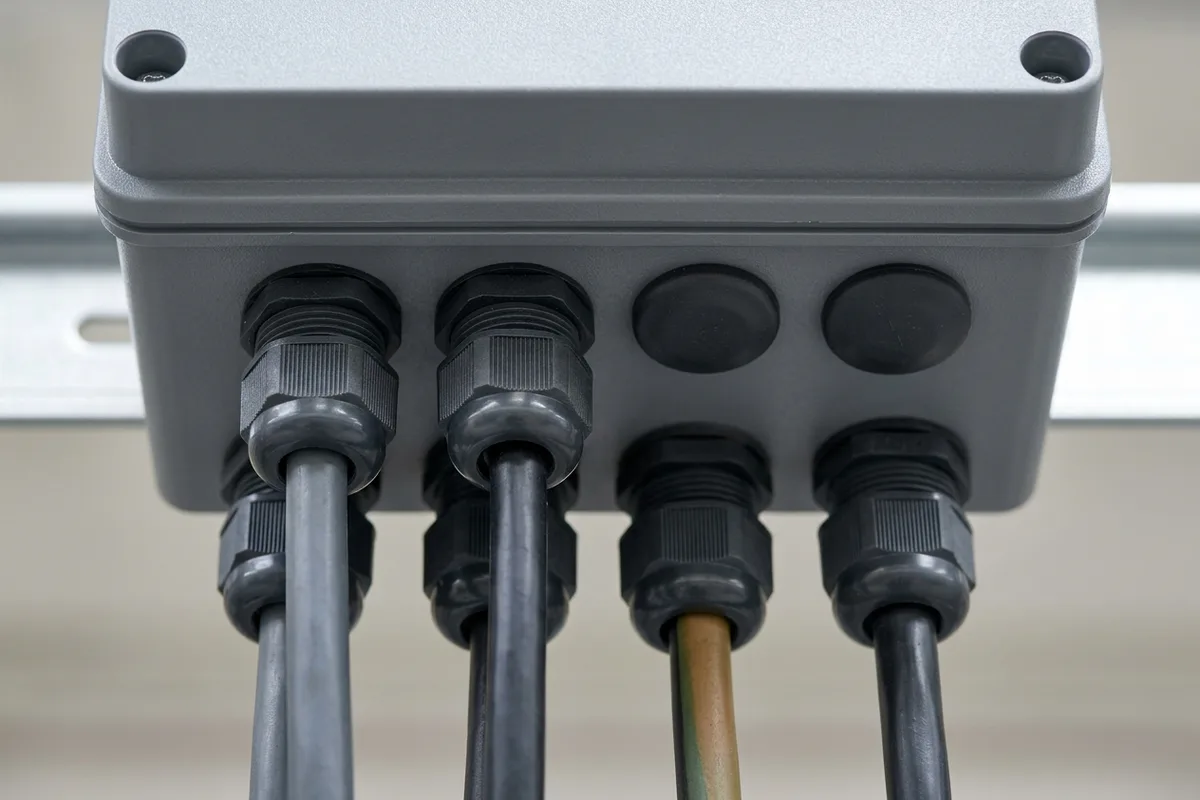

Вводи

Найчастіше IP65 втрачають не через корпус, а через вводи. Правила:

• кабелі заводьте знизу; вводи згори — лише з герметичними сальниками і петлею-каплевідводом;
• сальник підбирайте під зовнішній діаметр кабелю, а не «приблизно»;
• один кабель — один сальник; невикористані отвори — заглушками;
• отвори свердліть ступінчастим свердлом рівно, без тріщин і задирок;
• ущільнювач дверцят не повинен перетискатися проводами.

Конденсат і нагрів

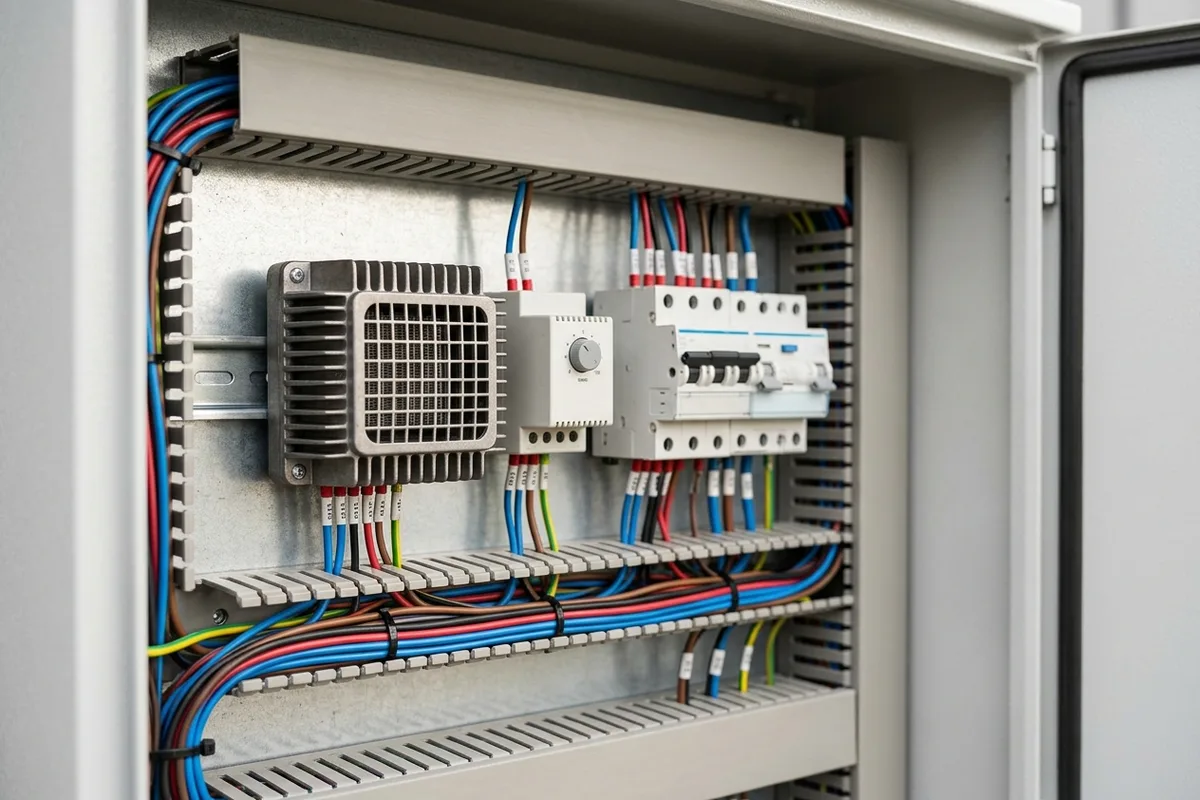

У щиті на вулиці чи в неопалюваному приміщенні волога з’являється з повітря: вдень корпус нагрівається, вночі остигає, і на холодних стінках осідає вода. Герметичність тут не допомагає — навпаки, вода не має куди вийти. Від конденсату в таких щитах рятує нагрівач, яким керує гігростат: він вмикає підігрів, коли вологість усередині наближається до точки роси.

Інша крайність — перегрів. У закритому щиті IP65 повітрообміну немає, тож тепловиділення автоматів, блоків живлення і контакторів залишається всередині. Не заповнюйте щит апаратурою «під зав’язку» і не ставте його під пряме сонце без козирка.

Модульні розподільчі щити IP65: як обрати компоненти та з’єднання

• Клеми та клемники — для акуратного розподілу ліній і надійного контакту; у вологих щитах особливо корисні пружинні, які не потребують підтягування.
• DIN-рейки — для кріплення автоматів, ПЗВ, реле та іншої апаратури.
• Шини PE/N — для заземлення та нульових провідників із зрозумілим і безпечним розведенням.
• Кабельні вводи та ущільнювачі — для збереження класу герметичності IP65.

Інструмент для кабелів і наконечників

• Стрипер для правильного зняття ізоляції без надрізів жили.
• Кримпер для обтискання гільз-наконечників і наконечників під болт.
• Індикатор напруги/мультиметр для контролю відсутності напруги та перевірок після монтажу.

Механічні (гвинтові) затискачі доречні для вищих струмів і більших провідників, але потребують правильного моменту затягування та періодичного контролю. Пружинні затискачі забезпечують стабільний контактний тиск, добре працюють при вібраціях і термоциклах, зручні для швидкого монтажу малих і середніх перерізів.

Модульні розподільчі щити IP65: типові помилки монтажу та як їх уникнути

Навіть за наявності якісного корпусу IP65 помилки монтажу можуть нівелювати переваги захисту:

• Неправильні кабельні вводи або відсутність ущільнення — клас IP65 фактично втрачається.
• Занадто щільне укладання джгутів без повітряних проміжків — погіршується тепловідвід, зростає нагрів.
• Відсутність маркування — ускладнює пошук несправностей та збільшує час простою.
• Змішування силових і сигнальних ліній без розділення — можливі наводки, помилкові спрацювання автоматики.
• Слабкий обтиск наконечника або пошкодження жили при зачистці — типова причина локального перегріву.
• Щит на вулиці без підігріву — конденсат і окиснення клем за перший сезон.

Перед будь-якими роботами знеструмте лінію і перевірте відсутність напруги; після монтажу — перевірте затягування, маркування і цілісність ущільнювача.

Часті запитання

Чи можна ставити щит IP65 у ванній?

Так, але поза зонами 0–2 навколо ванни чи душу. IP65 із запасом перекриває вимоги до бризок, головне — правильне місце.

Чим IP65 відрізняється від IP66?

Друга цифра: 5 — струмені води, 6 — потужні струмені. Для вулиці зазвичай достатньо IP65; IP66 — там, де обладнання миють під тиском або щит стоїть під сильним дощем без навісу.

Чи потрібен підігрів у щиті IP65 на вулиці?

Якщо в щиті є електроніка, лічильник, контролери або взимку буває мороз — так, із гігростатом або термостатом. Для простого щита з кількома автоматами — бажано.

Скільки вільних модулів залишати?

20–30 % — для майбутніх ліній і для того, щоб апаратура не грілася впритул.

Джерела

• IEC 60529 — ступені захисту оболонок (код IP)
• IEC 61439-3 — розподільчі щити для неелектриків
